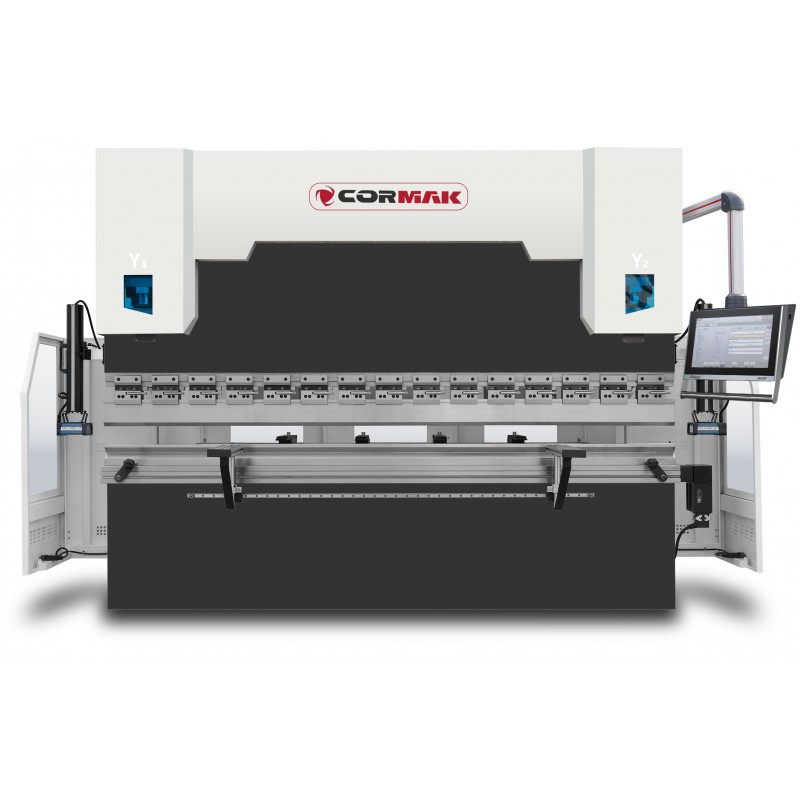

Hauptmerkmale:

• Vordere Stützen: 2 Stück auf Linearführungen, gewährleisten Stabilität beim Biegen.

• Y1-, Y2-Achsenverstellung: automatisch

• Hinteranschlagverstellung (X-Achse): Servoantrieb mit Encodern

• R-Achsenverstellung: Servoantrieb mit Encodern

• Automatische Ablenkpfeilverstellung

• Stempelmontage: Schnellmontage AMADA-Typ, ermöglicht schnelles Werkzeugwechseln Änderungen

Technische Daten

Automatische Anpassung des Stoßfängerabstands (X-Achse) und der R-Achse (manuelle Option). Die R-Achse erleichtert das Biegen größerer Radien, z. B. mit Schrittmotorsystem.

Optionale Fingereinstellung in den Achsen Z1, Z2, R1, R2, X1 und X2 über Servomotoren.

Damit das Ergebnis des Stufenbiegens zufriedenstellend ist, sind bestimmte Berechnungen erforderlich. Diese erfordern jedoch die Kenntnis einiger der wichtigsten Parameter des Biegeprozesses:

• Bogenlänge – der Abstand zwischen den Enden der Biegung des gebogenen Blechteils, gezählt auf der Innenseite der Biegung;
• Anzahl der Biegungen – die Anzahl der einzelnen Biegungen, die durchgeführt werden müssen, um ein gebogenes Blech mit einem bestimmten Radius zu erhalten; Je mehr Biegungen, desto kleiner der Winkel einer einzelnen Biegung und desto gleichmäßiger der Bogen.
• Abstand zwischen den Biegungen – der Abstand zwischen den einzelnen Biegungen während des Prozesses.

Obwohl der gesamte Stufenbiegeprozess recht komplex erscheinen mag, sind die Maschinen und die Software von CORMAK bereits so weit fortgeschritten, dass sie den Bediener in vielen Bereichen vollständig ersetzen.

Automatische Kompensation des Durchbiegungspfeils

Sorgt für einen gleichmäßigen Biegewinkel über die gesamte Biegelänge.

Manuelle Pfeilkompensation der Durchbiegung (optional)

Sorgt für einen gleichmäßigen Biegewinkel über die gesamte Biegelänge – (Option)
