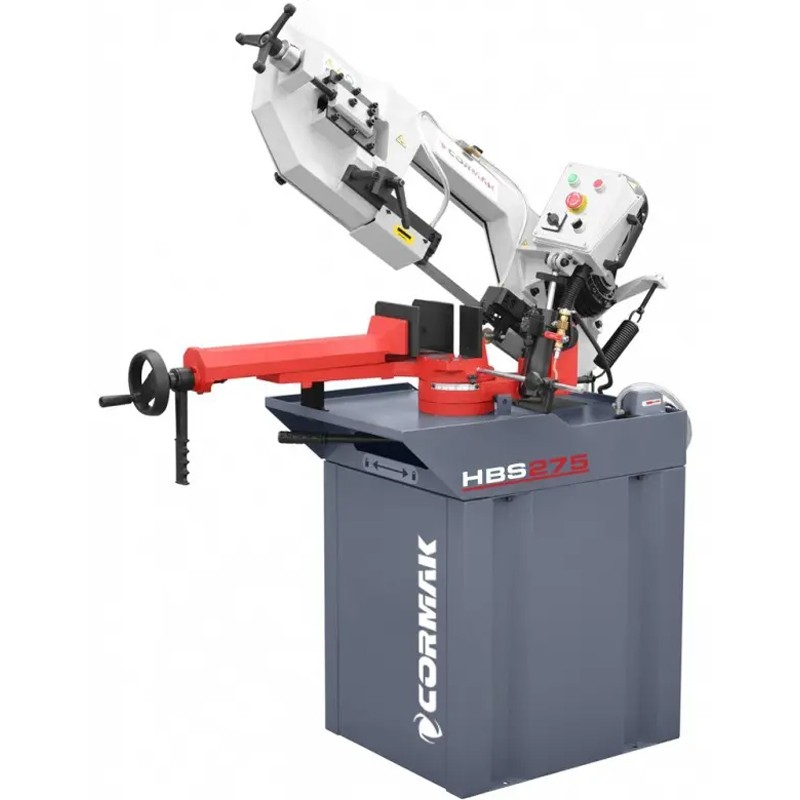

Scie à ruban pour métaux CORMAK HBS275 27 mm

Caractéristiques de la machine

La scie à ruban horizontale pour métaux avec bras pivotant permet de couper dans un plan perpendiculaire à l’axe du matériau à couper et à n’importe quel angle dans la plage de 0 à 60°. Le matériau à couper peut être alimenté manuellement ou par tout dispositif mécanique, tandis que l’avance de l’outil s’effectue automatiquement. Les guides du ruban sont équipés de plaquettes spéciales en carbure et de roulements. Cela a une grande influence sur le guidage du ruban, sa durée de vie, la rectitude, la précision et la qualité de coupe. Le guidage en carbure limite très fortement l’usure de la machine et de la lame. La machine est équipée d’une pompe de refroidissement efficace avec circuit fermé de liquide de refroidissement.

Le bras de la scie, réalisé en une seule pièce de fonte, avec le ruban de coupe de 27 mm de largeur utilisé dans cette scie, permet d’effectuer pleinement des coupes en grandes séries aussi bien de profilés que de matériaux pleins. L’étau est placé dans un bâti réglable et équipé d’un serrage rapide. Les guides de lame sont équipés de plaquettes en métal dur – carbures frittés – et d’un système de roulements. Ce sont précisément les GUIDES EN CARBURE FRITTÉ qui assurent la précision et la rectitude de la coupe.

Le bras a été incliné à un angle de 25°, ce qui augmente la durabilité de la lame et améliore les conditions de coupe. Une brosse de nettoyage est fixée sous le bras afin d’assurer une excellente propreté et le bon fonctionnement de la lame. L’entraînement de la machine est transmis par un réducteur à vis sans fin. La machine dispose d’un moteur triphasé avec deux vitesses de coupe et d’une protection thermique du moteur.

La forme de la partie supérieure de la base constitue un bac pour l’évacuation du liquide de refroidissement et la récupération des copeaux produits lors de la coupe du matériau. Une table de travail en fonte avec bras pivotant et panneau de commande sur un bras séparé est fixée à la base. Dans le processus de coupe, le mouvement principal d’usinage est le déplacement du ruban de coupe, tandis que l’avance correspond à la descente du bras. La vitesse de descente du bras, c’est-à-dire la vitesse de coupe, est réglée au moyen d’un vérin hydraulique.

La vitesse d’avance est réglée sur le panneau de commande de la scie. Deux vitesses du ruban de coupe sont disponibles : 37.5 et 75m/min. En position basse du bras, après la coupe du matériau, l’entraînement du ruban de coupe est automatiquement désactivé. La sécurité est assurée par les protections du ruban de coupe et par des micro-interrupteurs qui arrêtent le moteur à la fin du cycle de coupe ou à l’ouverture de l’une des protections ; une protection supplémentaire consiste en l’arrêt automatique de la scie en cas de rupture du ruban de coupe.

Données techniques
