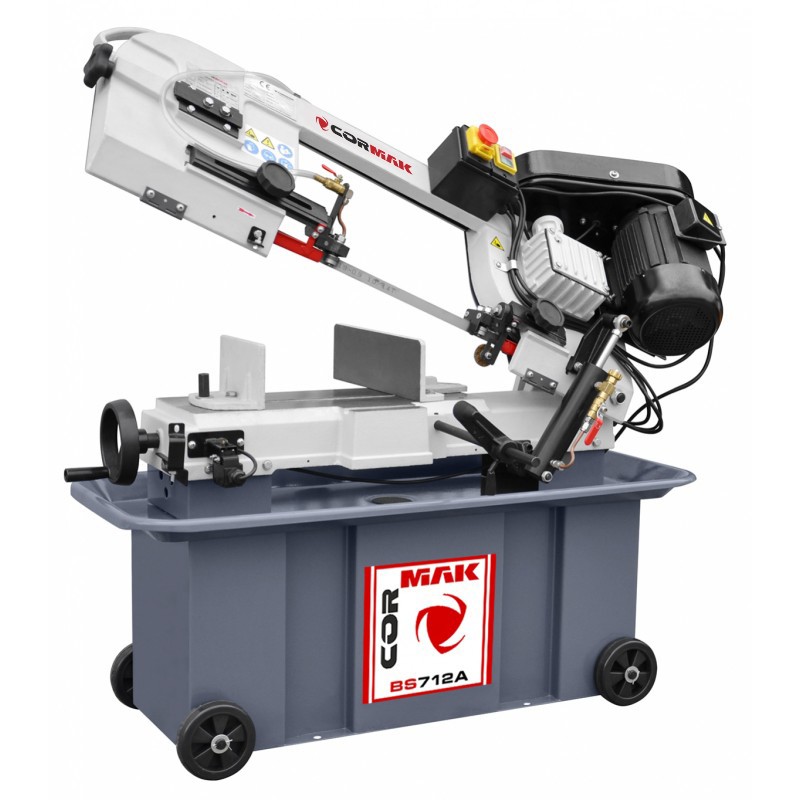

Scie à ruban métal CORMAK BS 712 A 27 mm + 2 scies M42 + 5L Emulgol + ZW580

Description de la machine

La scie à ruban universelle CORMAK BS 712 A avec marquage CE est une solution fiable pour la découpe du métal, inégalée depuis des années. Elle se caractérise par une grande efficacité et une manipulation facile. Elle permet de couper dans un plan vertical et perpendiculaire à l'axe du matériau à couper, ou sous n'importe quel angle dans la plage de 45° à 90°.

L'élément coupé peut être alimenté manuellement ou par n'importe quel dispositif d'alimentation. L'alimentation pendant la coupe est gravitationnelle selon le principe du flux d'huile dans un vérin hydraulique à deux chambres. La vitesse appropriée d'abaissement du bras est obtenue grâce à la vanne contrôlant le flux d'huile entre les chambres du vérin hydraulique.

La vitesse linéaire de bande requise est obtenue en modifiant le rapport sur la poulie à courroie entre l'engrenage à vis sans fin et le moteur d'entraînement.

La construction robuste, stable et raffinée ainsi que le bras en fonte uniforme assurent une grande rigidité et stabilité lors de la coupe, garantissant précision et fiabilité à long terme. La conception de la lame de scie de 20 mm utilisée dans la machine permet de couper de grandes quantités d'éléments.

Données techniques

Chat
0°	180 mm	300×180 mm	180×180 mm
45°	130 mm	120×125 mm	125×125 mm

Construction de machines

Le système de transmission de la bande de coupe est composé de deux roues en fonte. La première roue est une roue de tension (réglable à l'aide d'un levier) et la deuxième est une roue motrice. Le couple de la vis sans fin est directement transmis à la roue de tension, tandis que la vis sans fin est entraînée par un moteur électrique. L'angle approprié de la bande est assuré par un ensemble de roulements à rouleaux.

La base de la machine est un parallélépipède rigide en tôle d'acier, à l'intérieur duquel se trouve un réservoir de liquide de refroidissement avec une pompe de refroidissement à inondation. Grâce à l'étau pivotant, il est possible de couper le matériau à des angles de 0° à 45°.

Sur la partie supérieure de la machine est fixé un réservoir pour la vidange du liquide de refroidissement et un récipient pour les copeaux. Sur le réservoir est fixé un établi en fonte, qui est à son tour équipé d'un étau pour le serrage du matériau et sur lequel est fixé le bras de la scie à ruban.

Dans la partie inférieure de la base de la machine se trouvent des trous pour les axes des roues. La sécurité pendant le processus de coupe est assurée par une installation électrique répondant à toutes les exigences CE. La machine est équipée d'un interrupteur de fin de course qui arrête la machine une fois le processus de coupe terminé, d'un bouton d'urgence, d'un certain nombre de micro-interrupteurs qui éteignent la machine lorsque, par exemple, le protecteur de transmission par courroie ou le protecteur de bande de coupe sont ouverts. De plus, notre machine, contrairement à ses concurrents, est équipée d'une brosse métallique pour le nettoyage de la bande - elle empêche le blocage de la lame et assure une coupe plus efficace.

En plus

•     2 lames de scie M42
•     Émulseur 5L
•     Collecteur de puces magnétiques ZW580
