Wofür wird ein Scherenhubtisch verwendet?

Ein Scherenhubtisch dient zum Heben, Senken und Bewegen schwerer Lasten. Er ermöglicht es, Material, Bauteile, Behälter oder Geräte auf eine für den Bediener angenehme Arbeitshöhe zu bringen. Dadurch ist er in Lagern, Werkstätten, Produktionsbetrieben, Logistikzentren und Montageabteilungen einsetzbar.

Je nach Ausführung kann er als mobiler Transportwagen, höhenverstellbarer Arbeitstisch oder stationäre Hubplattform dienen. Sein Einsatz hilft, manuelles Heben, häufiges Bücken und unnötiges Umsetzen von Lasten zwischen Arbeitsplätzen zu reduzieren.

Ein Scherenhubtisch ersetzt keinen Gabelstapler und kein Gerät für die Hochregallagerung. Seine Hauptaufgabe ist der innerbetriebliche Transport und der Höhenausgleich zwischen Boden, Arbeitstisch, Regal, Maschine, Verladerampe oder Fördertechnik.

Wie funktioniert ein Scherenhubtisch?

Unter der Arbeitsplattform befindet sich ein Mechanismus aus gekreuzten Armen. Deren Anordnung erinnert an eine Schere, daher der Name des Geräts. Wenn sich die Arme öffnen, hebt sich die Plattform. Beim Zusammenklappen wird sie abgesenkt.

Bei einfachen Modellen erfolgt die Bewegung über ein hydraulisches System mit Fußpumpe. Der Bediener betätigt das Pedal, und die Plattform hebt sich schrittweise. Das Absenken erfolgt über einen Hebel, der das Hydrauliksystem freigibt.

Bei elektrischen Modellen wird die Hydraulikpumpe von einem Motor angetrieben. Das reduziert den Kraftaufwand des Bedieners und beschleunigt wiederholte Hubzyklen. Diese Lösung eignet sich besonders für intensive Arbeit und regelmäßiges Heben schwerer Lasten.

Mobile Scherenhubtische sind mit Rädern, Schiebebügel und Bremsen ausgestattet. Stationäre Ausführungen werden dagegen an einem festen Ort installiert, zum Beispiel an einer Produktionslinie, einem Montageplatz oder einer Übergabestation.

Einsatz im Lager

Im Lager kann ein Scherenhubtisch zum Transport von Paketen, Behältern, Teilen, Werkzeugen, Verbrauchsmaterialien und kleineren palettierten Lasten verwendet werden. Er unterstützt den Transport zwischen Wareneingang, Regalen, Kommissionierung, Verpackung und Versand.

Der größte Vorteil besteht darin, die Plattformhöhe an das Niveau eines Regals, Tisches oder Förderers anzupassen. Statt einen schweren Behälter vom Boden anzuheben, kann der Bediener ihn mit dem Tisch anheben und auf eine benachbarte Fläche verschieben.

Das Gerät bewährt sich auch bei der Kommissionierung. Behälter mit Ware können auf Hüfthöhe positioniert werden, sodass sich der Mitarbeiter nicht ständig bücken muss. Bei vielen wiederkehrenden Tätigkeiten verbessert dies die Ergonomie des Arbeitsplatzes.

Ein Scherenhubtisch kann auch beim Verpacken unterstützen. Ein fertiges Teil lässt sich auf Höhe des Verpackungstisches bringen, im Karton sichern und anschließend ohne weiteres manuelles Umsetzen in den Versandbereich transportieren.

Scherenhubtisch in Produktion und Montage

In Produktionsbetrieben kann der Tisch als höhenverstellbarer Arbeitsplatz dienen. Auf der Plattform werden Baugruppen, Maschinenteile, Formen, Behälter mit Komponenten oder Teile für die Qualitätskontrolle abgestellt.

Der Bediener passt die Plattformhöhe an die jeweilige Arbeit an. Das erleichtert Verschrauben, Montieren, Bohren, Verpacken und Prüfen von Teilen. Das Bauteil kann während des Prozesses angehoben oder abgesenkt werden, ohne es an einen anderen Arbeitsplatz zu transportieren.

Der Scherenhubtisch wird auch bei der Maschinenbedienung eingesetzt. Er kann das Zuführen von Material, das Entnehmen fertiger Teile und den Wechsel schwerer Werkzeuge erleichtern. Die Plattform lässt sich auf die Höhe des Maschinentisches einstellen, damit das Teil vorsichtig verschoben werden kann.

Für solche Anwendungen müssen Plattformgröße, Tragfähigkeit und Hubbereich passend gewählt werden. Der Tisch sollte das gesamte Element stabil abstützen, und die Last darf die Plattform nicht in einer Weise überragen, die sicheres Manövrieren erschwert.

Mobiler oder stationärer Scherenhubtisch?

Ein mobiler Scherenhubtisch ist sinnvoll, wenn Lasten zwischen mehreren Arbeitsplätzen bewegt werden müssen. Er verbindet die Funktion eines Hebegeräts mit der eines Transportwagens. Er eignet sich für Lager, Servicebereiche, Werkstätten und flexible Produktionslayouts.

Bei der Auswahl eines mobilen Modells sind Durchmesser und Material der Räder wichtig. Kleine Räder können Schwellen und unebene Böden erschweren. Größere Räder erleichtern das Führen, können jedoch die minimale Plattformhöhe erhöhen.

Auch die Qualität der Bremsen ist wichtig. Beim Be- und Entladen sowie beim Heben sollte der Tisch sicher stehen bleiben.

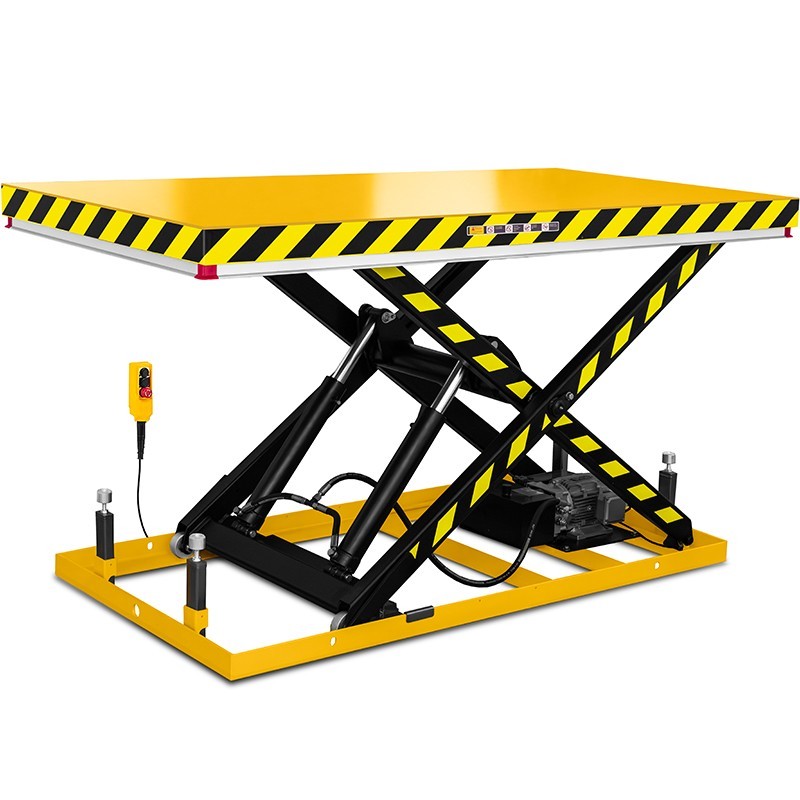

Ein stationärer Scherenhubtisch wird an einem festen Ort montiert. Er kann mit einer Produktionslinie, einem Rollenförderer, einer Rampe oder einem Montageplatz zusammenarbeiten. Solche Konstruktionen bieten oft eine größere Plattform, höhere Tragfähigkeit und einen größeren Arbeitsbereich.

Wie wählt man die Tragfähigkeit?

Die Tragfähigkeit sollte höher sein als die maximale Masse der zu hebenden Last. Das Gerät sollte nicht regelmäßig an der Grenze seiner zulässigen Belastung betrieben werden.

Wenn das schwerste Teil 400 kg wiegt, bietet ein Tisch mit genau 400 kg Tragfähigkeit keine Reserve. Auch das Gewicht von Behälter, Palette, Vorrichtung oder zusätzlichem Werkzeug muss berücksichtigt werden.

Wichtig ist außerdem die Lage des Schwerpunkts. Die Tragfähigkeit wird in der Regel für gleichmäßig verteilte Lasten auf der Plattform angegeben. Ein schweres Element an einer Kante belastet den Mechanismus anders als ein mittig positioniertes Teil.

Vor dem Einsatz sollten daher die Herstellerangaben zur Lastverteilung und zur bestimmungsgemäßen Verwendung geprüft werden.

Hubbereich und Plattformgröße

Die minimale Höhe gibt an, wie weit die Plattform abgesenkt werden kann. Das ist wichtig beim Beladen vom Boden und beim Unterfahren eines Bauteils.

Die maximale Höhe sollte zum Niveau der Maschinen, Arbeitstische, Regale oder Förderer passen. Vor dem Kauf sollten alle Arbeitsplätze gemessen werden, mit denen der Tisch zusammenarbeiten soll.

Die Plattform muss die Last stabil tragen. Eine zu kleine Fläche kann dazu führen, dass das Teil über die Kanten hinausragt. Eine zu große Konstruktion erschwert dagegen das Manövrieren in engen Gängen.

Manueller oder elektrischer Antrieb?

Ein manueller hydraulischer Hubtisch ist praktisch bei gelegentlicher Arbeit und wenigen Hubzyklen. Er hat eine einfache Konstruktion, benötigt kein Laden und kann flexibel in verschiedenen Bereichen der Werkstatt eingesetzt werden.

Ein elektrisches Modell ist bei häufigem Heben komfortabler. Es reduziert den Kraftaufwand des Bedieners und ermöglicht eine schnellere Höhenverstellung. Allerdings müssen Batteriezustand und ein sicherer Ladeplatz berücksichtigt werden.

Die Wahl des Antriebs sollte von der Lastmasse, der Anzahl der Zyklen, der täglichen Arbeitsintensität und der Organisation des Arbeitsplatzes abhängen.

Sicherer Betrieb eines Scherenhubtisches

Die Last sollte stabil und möglichst mittig positioniert werden. Die maximale Tragfähigkeit darf nicht überschritten werden, und ungesicherte Teile, die von der Plattform rutschen könnten, sollten nicht transportiert werden.

Vor Arbeitsbeginn sind Räder, Bremsen, Plattform, Hydraulikleitungen und Hubmechanismus zu prüfen. Beim Be- und Entladen müssen die Bremsen festgestellt sein.

Der Tisch sollte auf ebenem und tragfähigem Untergrund bewegt werden. Scharfe Kurven mit angehobener Last sind zu vermeiden. Je höher der Schwerpunkt liegt, desto größer ist das Risiko eines Stabilitätsverlusts.

Ein Standard-Scherenhubtisch ist nicht zum Heben von Personen bestimmt. Dies ist nur bei Geräten zulässig, die ausdrücklich dafür konstruiert und entsprechend gekennzeichnet sind.

Zusammenfassung

Ein Scherenhubtisch dient zum Heben, Senken und Bewegen schwerer Lasten. Er wird in Lager, Produktion, Montage, Werkstatt und Service eingesetzt.

Ein mobiles Modell erleichtert den Transport zwischen Arbeitsplätzen, während eine stationäre Ausführung Teil einer Produktionslinie sein kann. Bei der Auswahl sind Tragfähigkeit, Hubbereich, Plattformgröße, Antriebsart und Bodenverhältnisse zu berücksichtigen.

Ein richtig ausgewählter Scherenhubtisch verbessert den innerbetrieblichen Transport, die Ergonomie des Arbeitsplatzes und reduziert das manuelle Heben schwerer Teile.
