Centrum obróbcze MILL 1200 5 osi – precyzja i elastyczność w obróbce CNC

Centrum obróbcze MILL 1200 5 osi to zaawansowane 5-osiowe pionowe centrum obróbcze CNC, stworzone do precyzyjnej obróbki metali i innych materiałów w złożonych aplikacjach przemysłowych. Wyposażone w system sterowania Siemens Sinumerik 828, zapewnia wyjątkową dokładność i wszechstronność w produkcji detali o skomplikowanych geometriach.

Główne atuty centrum obróbczego MILL 1200 5 osi

Pionowe centrum obróbcze MILL 1200 5 osi wyróżnia się zaawansowaną technologią 5-osiową, która pozwala na realizację najbardziej wymagających projektów z minimalną liczbą przezbrojeń. Jest to idealne rozwiązanie dla firm poszukujących centrów obróbczych CNC, które oferują precyzję, wydajność i elastyczność. Kluczowe korzyści obejmują:

• Zaawansowana obróbka 5-osiowa: Jednoczesna obróbka w pięciu osiach umożliwia tworzenie detali o złożonych kształtach, redukując czas obróbki i poprawiając jakość powierzchni.
• Wysoka precyzja: Dokładność pozycjonowania ±0,012 mm i powtarzalność ±0,005 mm gwarantują doskonałą jakość detali, nawet przy rygorystycznych tolerancjach.
• Stabilność konstrukcji: Masywny korpus żeliwny o wadze 8200 kg minimalizuje wibracje, umożliwiając obróbkę detali o masie do 1000 kg.
• Wydajność: Wrzeciono o mocy 15 kW i prędkości do 6000 obr/min oraz szybki posuw 24/24/18 m/min skracają czas cyklu produkcyjnego.
• Bezpieczeństwo i ergonomia: Hermetyczna komora robocza oraz intuicyjny interfejs Sinumerik 828 zapewniają bezpieczne i komfortowe środowisko pracy.
• Wszechstronność konfiguracji: Możliwość rozbudowy o opcje takie jak chłodzenie przez wrzeciono, sondy pomiarowe czy alternatywne systemy sterowania pozwala dostosować maszynę do specyficznych wymagań.

Budowa i technologia centrum obróbczego MILL 1200 5 osi

Centrum frezarskie do metalu MILL 1200 5 osi zostało zaprojektowane z myślą o maksymalnej trwałości i precyzji w trudnych warunkach przemysłowych. Kluczowe komponenty obejmują:

• Masywny korpus żeliwny: O wadze 8200 kg, zapewnia doskonałą sztywność i redukcję drgań, kluczową dla obróbki ciężkich detali.
• Prowadnice liniowe HIWIN: Wysokiej jakości prowadnice w osiach X i Y oraz hartowane prowadnice w osi Z gwarantują płynność ruchu i precyzję przy szybkim posuwie 24 m/min.

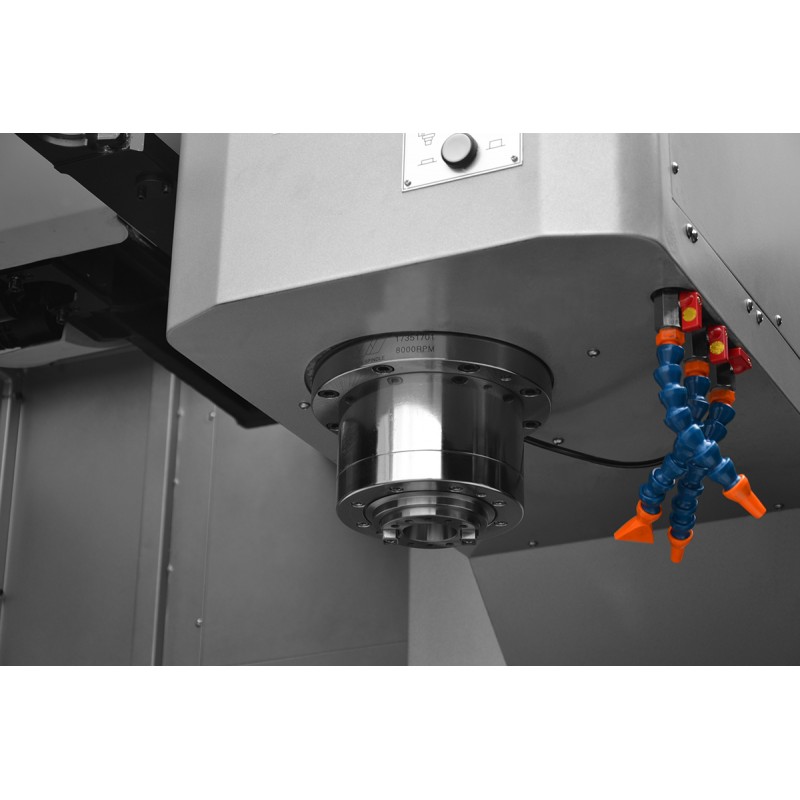

• Wrzeciono BT40: O mocy 15 kW i prędkości do 6000 obr/min, zapewnia wydajne skrawanie różnorodnych materiałów.
• Łożyska FAG: Wysokiej jakości łożyska zwiększają trwałość i precyzję ruchów wrzeciona.

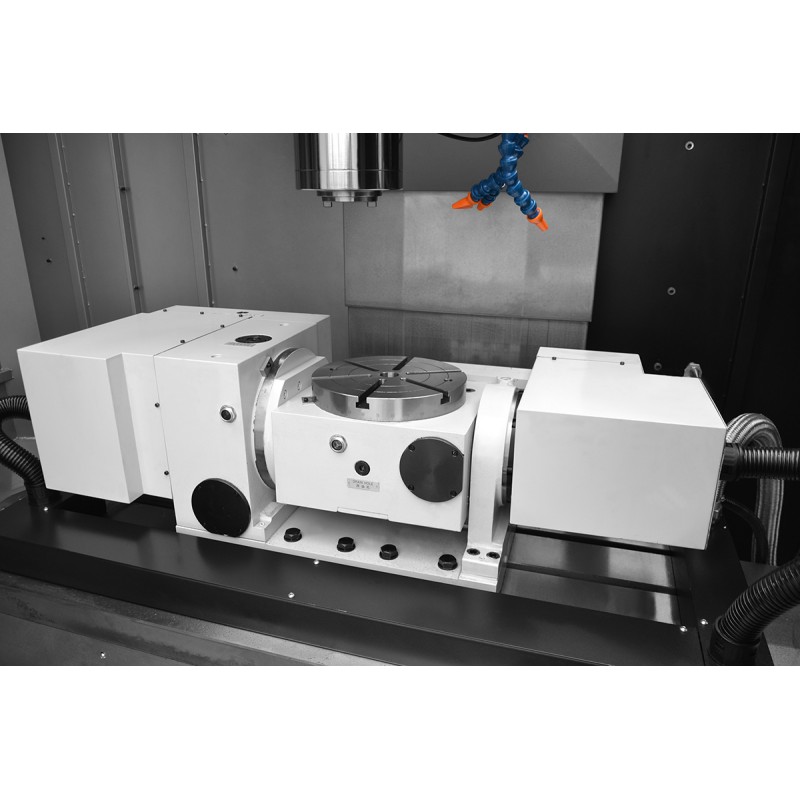

• 5-osiowy stół obrotowo-uchylny: O średnicy tarczy 250 mm, maksymalnej prędkości 10 obr/min i zakresie ruchu uchylnego 105°, umożliwia obróbkę pod różnymi kątami z obciążeniem do 100 kg.

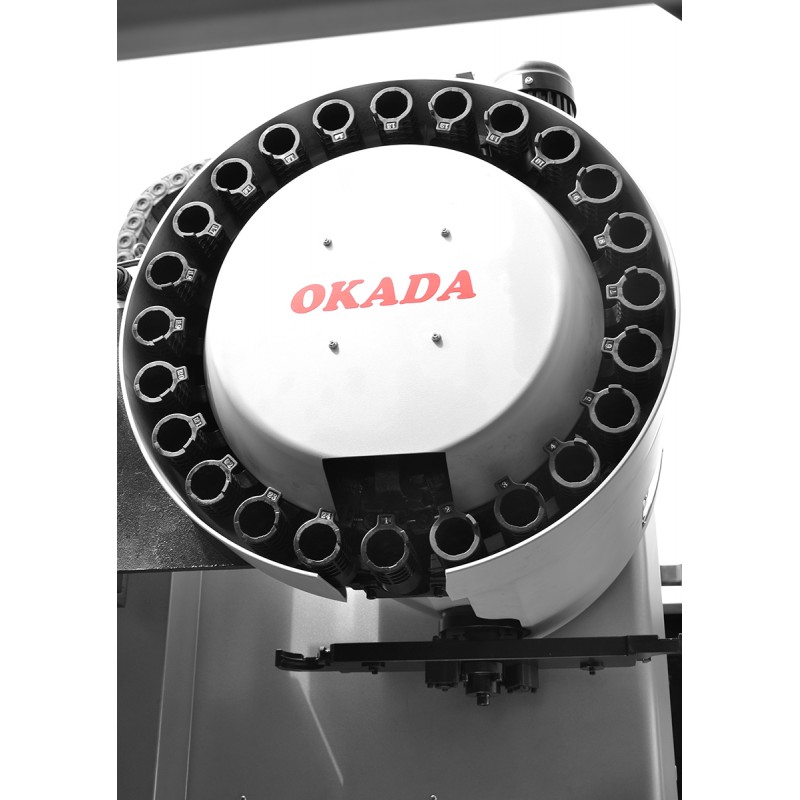

• Bębnowy magazyn narzędzi: 24-pozycyjny magazyn z czasem wymiany narzędzia 7 sekund zwiększa efektywność procesów.
• Chłodzenie przez wrzeciono: Standardowe chłodzenie przez wrzeciono poprawia jakość obróbki i wydłuża żywotność narzędzi.
• Automatyczny system smarowania: Minimalizuje zużycie komponentów, zapewniając długotrwałą niezawodność maszyny.

Precyzja i wydajność pracy

Centrum obróbcze CNC MILL 1200 5 osi oferuje niezrównaną precyzję dzięki zaawansowanemu sterowaniu Siemens Sinumerik 828, które umożliwia dynamiczną obróbkę w pięciu osiach. Precyzja pozycjonowania osi obrotowej (15 sekund) i uchylnej (45 sekund) oraz powtarzalność (±2/±3 sekundy) pozwalają na realizację złożonych projektów z minimalnymi odchyleniami. Szybki posuw 24/24/18 m/min i prędkość posuwu cięcia do 6000 mm/min optymalizują czas produkcji, zwiększając wydajność.

Zastosowanie pionowego centrum obróbkowego MILL 1200 5 osi

• Przemysł lotniczy: Produkcja precyzyjnych komponentów, takich jak elementy turbin, łopatki czy struktury lotnicze.
• Przemysł medyczny: Obróbka implantów, narzędzi chirurgicznych i innych detali wymagających wysokiej precyzji.
• Przemysł narzędziowy: Wytwarzanie form wtryskowych, matryc i elementów o skomplikowanych kształtach.
• Przemysł motoryzacyjny: Produkcja komponentów silników, skrzyń biegów i elementów zawieszenia.

Maszyna jest idealna dla zakładów produkcyjnych, które wymagają elastyczności i precyzji w obróbce detali o złożonych geometriach.

Wyposażenie standardowe

• System sterowania Siemens Sinumerik 828 z 2-letnią gwarancją
• Bębnowy magazyn narzędzi (24 pozycje)
• Prowadnice liniowe HIWIN
• Łożyska FAG
• System odbioru wiórów
• Chłodzenie przez wrzeciono
• 5-osiowy stół obrotowo-uchylny
• 3-kolorowe lampki alarmowe
• Oświetlenie przestrzeni roboczej

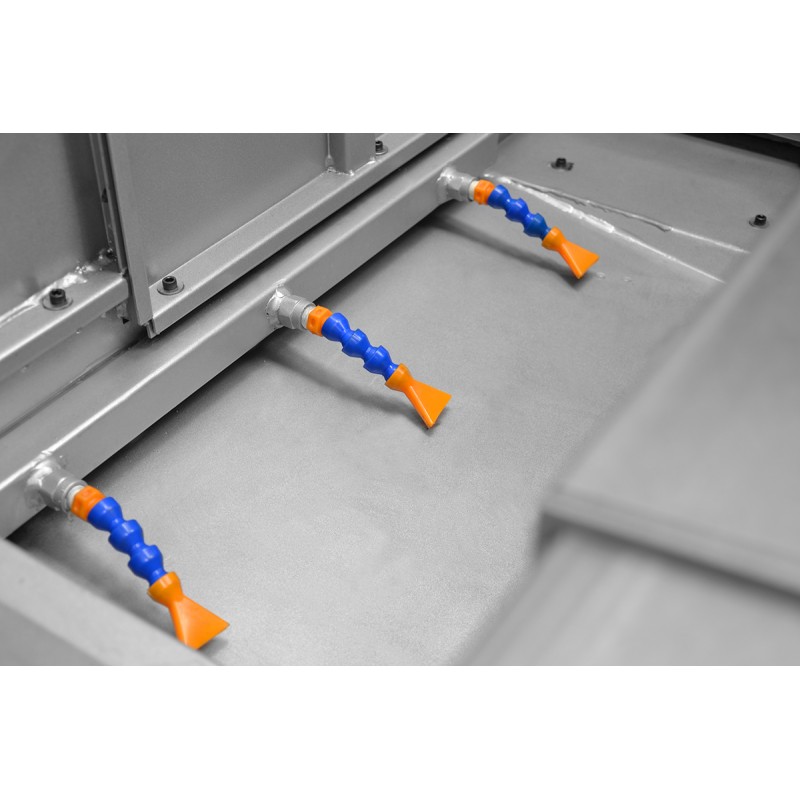

• Zamknięty układ chłodzenia
• Hermetyczna obudowa
• Automatyczny system smarowania

Wyposażenie opcjonalne

• Systemy sterowania Siemens Sinumerik 808D lub Fanuc Oi-TF
• Wrzeciono 8000 lub 10 000 obr/min
• Chłodzenie przez wrzeciono (20 bar lub 40 bar)
• Sonda pomiaru narzędzia Renishaw TS27R
• Sonda przedmiotowa Renishaw OMP60
• Cykle pomiarowe Renishaw

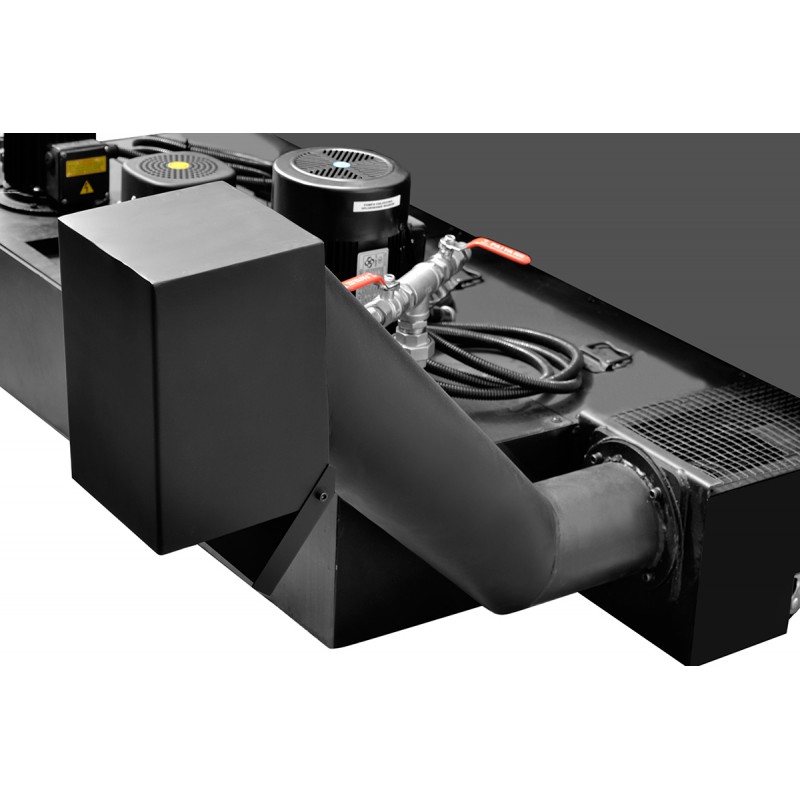

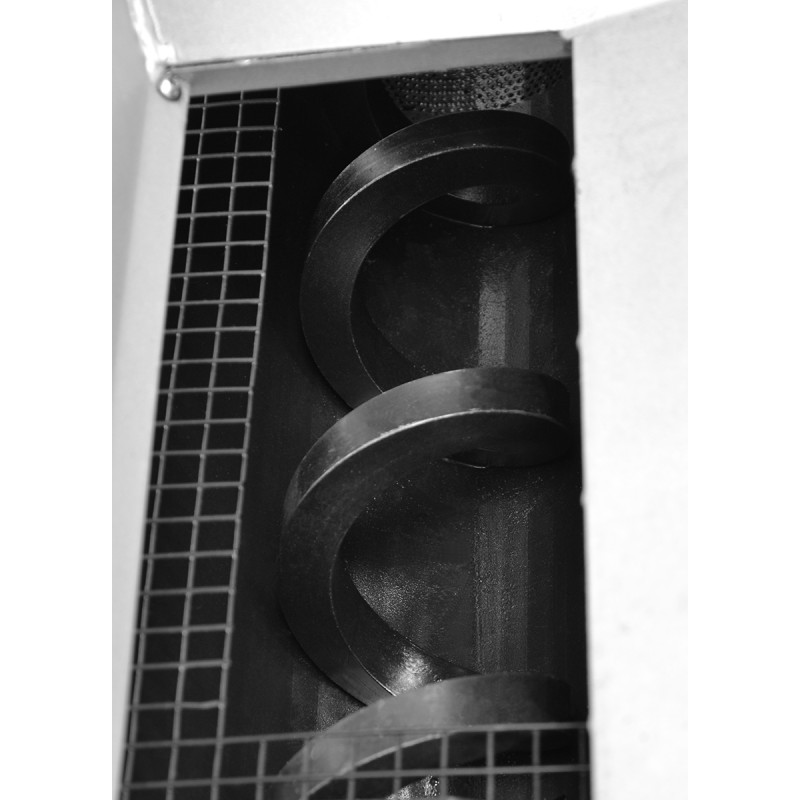

• Łańcuchowy lub ślimakowy przenośnik wiórów
• Separator oleju i chłodziwa
• Odciąg mgły olejowej
• Drzwi automatyczne
• Liniały pomiarowe dla osi

Parametry techniczne centrum obróbkowego

Parametry techniczne stołu 5-osiowego

Sterowania CNC – Siemens i Fanuc

Centrum obróbcze MILL 1200 5 osi oferuje zaawansowane systemy sterowania CNC, takie jak Siemens Sinumerik 808D, Siemens Sinumerik 828D oraz Fanuc Oi-TF, które zapewniają precyzję, niezawodność i łatwość obsługi:

SIEMENS SINUMERIK 808 Advanced

• Intuicyjny interfejs: Prosty w obsłudze, idealny dla mniejszych warsztatów i początkujących użytkowników.
• Niezawodność: Wytrzymała konstrukcja odporna na trudne warunki przemysłowe.
• Ekonomiczność: Dedykowane do podstawowych zastosowań frezarskich i tokarskich.

Siemens Sinumerik 828D

• Wysoka moc obliczeniowa: Umożliwia dynamiczną obróbkę i obsługę złożonych cykli.
• Integracja z CAD/CAM: Ułatwia współpracę z oprogramowaniem projektowym.
• Zaawansowane funkcje: Optymalizacja ścieżek narzędzia i możliwość rozbudowy o dodatkowe moduły.

Fanuc Oi-TF

• Stabilność: Niezawodność w produkcji seryjnej i długotrwałej pracy.
• Zaawansowane cykle tokarskie: Idealne do precyzyjnych operacji skrawających.
• Intuicyjna obsługa: Czytelny interfejs przyspiesza programowanie.

Pobierz instrukcje Siemens Sinumerik 828/840

Pobierz instrukcje Siemens Sinumerik 808
