Centrum obróbcze CNC MILL 550 – precyzyjna obróbka metalu
Centrum obróbcze CNC MILL 550 to pionowa obrabiarka przeznaczona do precyzyjnego frezowania, wiercenia i wielooperacyjnej obróbki elementów metalowych. Zakres ruchu 550 x 320 x 440 mm, wrzeciono BT40 do 8000 obr./min oraz 12-pozycyjny magazyn narzędzi tworzą konfigurację odpowiednią do produkcji jednostkowej, małoseryjnej i seryjnej.
Najważniejsze atuty centrum obróbczego CNC MILL 550
Pionowe centrum obróbcze MILL 550 łączy kompaktową przestrzeń roboczą z rozwiązaniami stosowanymi w profesjonalnej obróbce CNC. Prowadnice liniowe, śruby kulowe oraz serwonapędy odpowiadają za precyzyjne prowadzenie osi, natomiast automatyczna wymiana narzędzi ogranicza czas operacji pomocniczych.
- Dokładność pozycjonowania 0,01 mm – umożliwia realizację powtarzalnych procesów obróbczych.
- Zakres X/Y/Z 550/320/440 mm – zapewnia przestrzeń do obróbki zróżnicowanych detali.
- Stół 800 x 260 mm – wyposażony w rowki teowe do mocowania oprzyrządowania.
- Wrzeciono BT40 100–8000 obr./min – umożliwia dostosowanie parametrów do różnych operacji frezarskich.
- Silnik główny 5,5 kW SIEMENS – zapewnia napęd do profesjonalnej obróbki skrawaniem.
- Szybkie posuwy 14/14/11 m/min – ograniczają czas przejazdów pomocniczych.
- 12-pozycyjny magazyn narzędzi – umożliwia automatyczną zmianę narzędzia w czasie 1–3 s.
Budowa i technologia centrum obróbczego MILL 550
MILL 550 została zaprojektowana z myślą o stabilnym prowadzeniu procesu obróbczego. Masywna konstrukcja o wadze 3000 kg ogranicza wpływ drgań, a prowadnice liniowe oraz śruby kulowe w osiach X, Y i Z odpowiadają za płynne i precyzyjne przemieszczanie zespołów roboczych.
Hermetyczna obudowa oddziela strefę skrawania od otoczenia, natomiast automatyczne smarowanie, układ pneumatyczny i zamknięty układ chłodzenia wspierają pracę maszyny podczas kolejnych cykli produkcyjnych. Pompa chłodziwa ma moc 480 W i wydajność 2,5–3,3 m³/h.

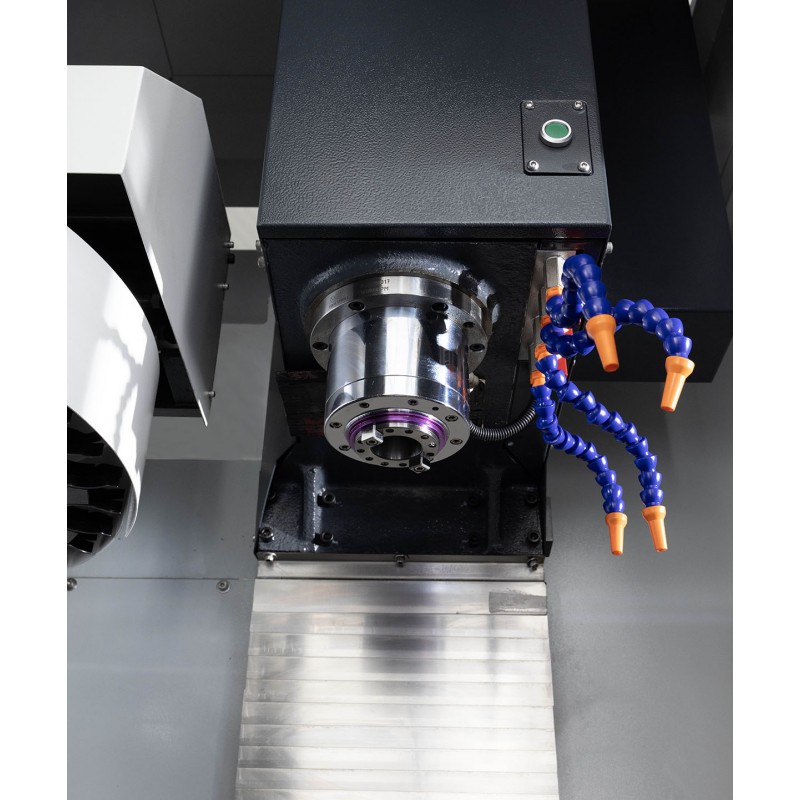

Wrzeciono BT40, silnik SIEMENS 5,5 kW i szybkie posuwy
Centrum obróbcze CNC MILL 550 wykorzystuje wrzeciono BT40 o zakresie 100–8000 obr./min. Napęd główny SIEMENS o mocy 5,5 kW pozwala realizować zróżnicowane operacje frezowania i wiercenia, a opcjonalne wrzeciono 12 000 obr./min rozszerza zakres zastosowań technologicznych.
Szybki posuw osi X i Y wynosi 14 m/min, a osi Z 11 m/min. Takie parametry skracają czas przejazdów pomiędzy kolejnymi punktami programu i usprawniają realizację cykli wielooperacyjnych.
Automatyczna wymiana narzędzi i wydajność procesu CNC
Standardowy 12-pozycyjny magazyn narzędzi umożliwia automatyczne przechodzenie pomiędzy kolejnymi etapami obróbki. Maksymalna średnica narzędzia wynosi 100 mm, długość 300 mm, a masa 7 kg. Czas zmiany narzędzia wynosi 1–3 s, co ogranicza udział ręcznej obsługi w cyklu produkcyjnym.
Precyzja i wydajność centrum obróbczego MILL 550
Dokładność pozycjonowania 0,01 mm, prowadnice liniowe i serwonapędy pozwalają stosować MILL 550 w zadaniach wymagających kontrolowanego prowadzenia narzędzia. Automatyczna wymiana narzędzi oraz szybkie ruchy osi sprzyjają skróceniu czasu operacji pomocniczych i zwiększeniu udziału pracy automatycznej.
Zastosowanie pionowego centrum obróbczego CNC MILL 550
Pionowe centrum obróbcze CNC MILL 550 jest przeznaczone dla zakładów produkcyjnych, narzędziowni i warsztatów realizujących precyzyjną obróbkę metalu.
- Przemysł motoryzacyjny – wykonywanie komponentów mechanicznych i części maszyn.
- Przemysł lotniczy – obróbka elementów wymagających precyzyjnego prowadzenia procesu.
- Budowa maszyn – produkcja części, korpusów i elementów konstrukcyjnych.
- Narzędziownie – wykonywanie form, matryc i oprzyrządowania technologicznego.
- Produkcja jednostkowa i seryjna – elastyczna realizacja zróżnicowanych zleceń obróbczych.
Parametry techniczne centrum obróbczego MILL 550
| Zakres ruchu |
| Oś X |
550 mm |
| Oś Y |
320 mm |
| Oś Z |
440 mm |
| Odległość od końcówki wrzeciona do stołu roboczego |
10–470 mm |
| Odległość od środka końcówki do prowadnicy kolumny |
350 mm |
| Posuw |
| Szybki posuw osi X | moc | moment |
14 m/min | 1 kW | 4,78 Nm |
| Szybki posuw osi Y | moc | moment |
14 m/min | 1 kW | 4,78 Nm |
| Szybki posuw osi Z | moc | moment |
11 m/min | 1,75 kW | 8,36 Nm |
| Stół roboczy |
| Powierzchnia stołu roboczego |
800 x 260 mm |
| Rowek teowy |
4–14 mm |
| Wrzeciono |
| Prędkość obrotowa |
100–8000 obr./min |
| Otwór stożkowy wrzeciona |
BT40 |
| Pompa chłodziwa |
480W; 2,5-3,3m3/h |
| Moc silnika głównego |
5,5 kW SIEMENS |
| Magazyn narzędzi 12 POZ |
| Maks. średnica narzędzia |
100 mm |
| Maks. długość narzędzia |
300 mm |
| Maks. waga narzędzia |
7 kg |
| Czas zmiany narzędzia |
1-3s |
| Pozostałe parametry |
| Dokładność pozycjonowania |
0,01 mm |
| Wymiary (DxSxW) |
2100 x 2250 x 2600 mm |
| Waga |
3000 kg |
Wyposażenie standardowe centrum obróbczego MILL 550
- Sterowanie SIEMENS SINUMERIK 808 Advanced
- Wrzeciono 8000 obr./min
- 12 narzędziowy magazyn
- 3-kolorowe lampki alarmowe
- Oświetlenie
- Zamknięty układ chłodzenia
- Hermetyczna obudowa maszyny
- Automatyczny system smarowania
- Układ pneumatyczny
- Transporter wiórów
Wyposażenie opcjonalne centrum obróbczego CNC
- Sterowanie SINUMERIK 828D
- Sterowanie FANUC Oi-TF
- Poziomy magazyn narzędzi (24)
- Chłodzenie przez wrzeciono
- Wrzeciono 12 000 obr./min
- Odbiór wiórów
- Sonda pomiaru narzędzia
- Sonda pomiaru detalu
- 4 oś
Sterowania CNC – Siemens Sinumerik 808D, SINUMERIK 828D oraz Fanuc Oi-TF
Centrum obróbcze MILL 550 może pracować z różnymi systemami sterowania CNC, co pozwala dopasować środowisko operatorskie do technologii, sposobu przygotowania programów oraz standardów wykorzystywanych w zakładzie.
Siemens Sinumerik 808D – kompaktowe sterowanie CNC
Siemens Sinumerik 808D jest systemem przeznaczonym do sterowania maszynami CNC i umożliwia programowanie ruchów osi oraz realizację procesów obróbczych.
- Graficzny interfejs – ułatwia obsługę i przygotowanie programów CNC.
- Integracja z serwonapędami SIEMENS – umożliwia budowę spójnego systemu sterowania i napędów.
- Obsługa procesów frezarskich – system może realizować standardowe operacje technologiczne centrum obróbczego.
Sterowania CNC – Siemens i Fanuc
Centrum obróbcze CNC MILL 550 standardowo wyposażone jest w SIEMENS SINUMERIK 808 Advanced. Opcjonalne systemy Siemens Sinumerik 828D oraz Fanuc Oi-TF pozwalają dopasować konfigurację sterowania do wymagań technologicznych przedsiębiorstwa.
SIEMENS SINUMERIK 808 Advanced
- Interfejs operatorski – umożliwia obsługę programu i funkcji centrum obróbczego.
- Sterowanie osiami CNC – realizuje zaprogramowane ruchy oraz operacje technologiczne.
- Standardowa konfiguracja MILL 550 – system znajduje się w wyposażeniu podstawowym maszyny.
Siemens Sinumerik 828D
- Obsługa złożonych programów – umożliwia realizację bardziej rozbudowanych procesów obróbczych.
- Integracja z CAD/CAM – wspiera wykorzystanie programów przygotowanych w zewnętrznym środowisku.
- Rozbudowane funkcje CNC – zwiększają możliwości konfiguracji procesu technologicznego.
Fanuc Oi-TF
- Sterowanie procesem CNC – umożliwia programowanie i realizację operacji obróbczych.
- Konfiguracja przemysłowa – pozwala dopasować maszynę do standardu sterowań stosowanego w zakładzie.
- Interfejs operatorski – zapewnia dostęp do programu oraz parametrów realizowanego procesu.
Pobierz instrukcje Siemens Sinumerik 828/840
Pobierz instrukcje SIEMENS SINUMERIK 808 Advanced
Centrum obróbcze CNC MILL 550 – konfiguracja dopasowana do produkcji
MILL 550 łączy zakres roboczy 550 x 320 x 440 mm, wrzeciono BT40, silnik SIEMENS 5,5 kW, 12-pozycyjny magazyn narzędzi oraz dokładność pozycjonowania 0,01 mm. Możliwość rozbudowy o 4. oś, sondy pomiarowe, chłodzenie przez wrzeciono, magazyn 24-pozycyjny i alternatywne sterowania CNC pozwala dostosować maszynę do konkretnego procesu technologicznego.
