Automatyczna przecinarka taśmowa, piła taśmowa do metalu CORMAK S200RHA

CORMAK S200RHA – automatyczna przecinarka taśmowa do metalu z podawaniem materiału

CORMAK S200RHA to automatyczna przecinarka taśmowa do metalu przeznaczona do seryjnego cięcia rur, profili, prętów i materiałów pełnych. Automatyczne podawanie oraz hydrauliczne mocowanie materiału ograniczają ręczne czynności pomiędzy kolejnymi odcinkami. Ta piła taśmowa do metalu sprawdzi się w zakładach produkcyjnych i warsztatach, które regularnie przygotowują powtarzalne elementy do spawania, montażu oraz dalszej obróbki.

Sterownik z wyświetlaczem LCD ułatwia przygotowanie parametrów i kontrolowanie liczby detali, a falownik pozwala płynnie regulować prędkość taśmy. Przy cięciu prostopadłym S200RHA umożliwia przecinanie materiału okrągłego do Ø250 mm, prostokątnego do 320 × 240 mm oraz kwadratowego do 240 × 240 mm. Możliwość pracy automatycznej i ręcznej pozwala dopasować obsługę do charakteru zlecenia.

Główne zalety przecinarki taśmowej CORMAK S200RHA

• Mniej ręcznego przesuwania materiału – automatyczne podawanie usprawnia przygotowywanie kolejnych odcinków podczas pracy seryjnej.
• Powtarzalny przebieg operacji – podawanie, mocowanie, cięcie i powrót ramienia są realizowane w ramach automatycznego cyklu.
• Wygodna kontrola produkcji – sterownik z wyświetlaczem LCD umożliwia ustawianie parametrów, kontrolowanie liczby detali i odczytywanie komunikatów błędów.
• Płynne dopasowanie prędkości taśmy – falownik pozwala dobrać przesuw brzeszczotu do obrabianego materiału.
• Hydrauliczne mocowanie i ruch ramienia – mniej powtarzalnych czynności związanych z zaciskaniem imadła oraz podnoszeniem zespołu tnącego.
• Powrót ramienia do ustawionego położenia – pamięć wysokości pomaga ograniczyć zbędny ruch pomiędzy cięciami.
• Cięcie prostopadłe i ukośne – odrębne zakresy pracy automatycznej i ręcznej zwiększają możliwości przygotowywania elementów konstrukcyjnych.
• Stabilne prowadzenie brzeszczotu – prowadnice łożyskowe i węglikowe podpierają taśmę podczas przechodzenia przez materiał.

Automatyczna przecinarka taśmowa – podawanie, mocowanie i cięcie w jednym cyklu

Przecinarka taśmowa CORMAK S200RHA usprawnia wykonywanie serii dzięki automatycznemu podawaniu materiału. Po przygotowaniu wsadu i parametrów pracy kolejne operacje obejmują przesunięcie materiału, jego zamocowanie, przecięcie oraz powrót ramienia. Operator nie musi ręcznie przesuwać materiału po każdym wykonanym odcinku.

To istotna różnica względem przecinarek półautomatycznych, w których podawanie kolejnych odcinków pozostaje ręczne. S200RHA pozwala ograniczyć liczbę powtarzalnych czynności przy większej liczbie detali. Operator przygotowuje stanowisko, dobiera brzeszczot i parametry oraz nadzoruje przebieg pracy i jakość wykonywanych cięć.

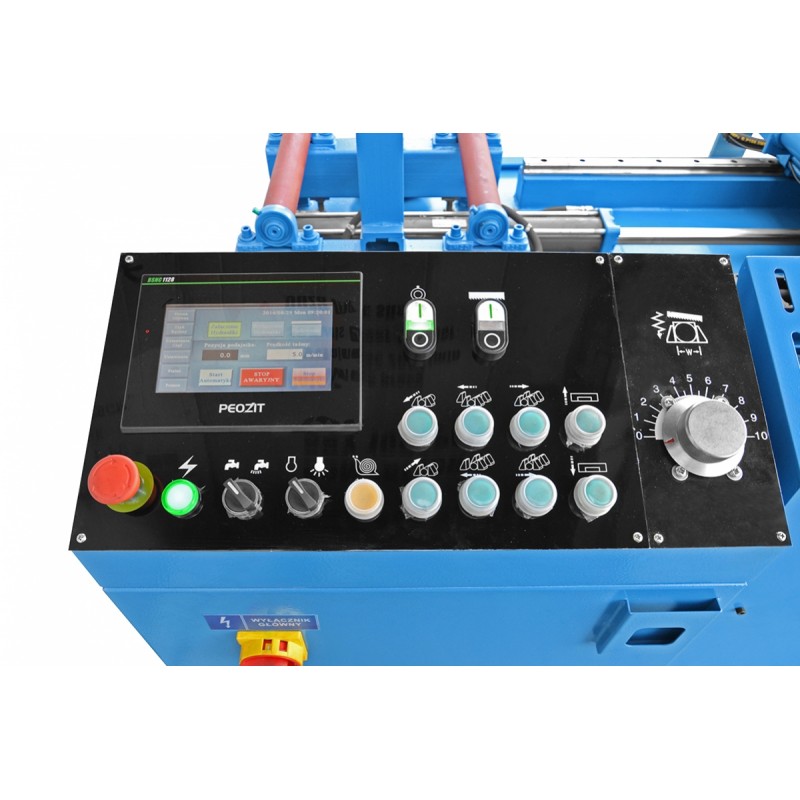

Piła taśmowa do metalu ze sterownikiem LCD

Piła taśmowa CORMAK S200RHA jest wyposażona w sterownik z wyświetlaczem LCD. Dostęp do parametrów cięcia, informacji o liczbie detali i komunikatów błędów ułatwia obsługę serii oraz kontrolowanie przebiegu zlecenia. Konsola na oddzielnym postumencie zapewnia wydzielone miejsce sterowania.

Przy regularnym przygotowywaniu odcinków ważna jest możliwość szybkiego sprawdzenia nastaw i postępu pracy. Czytelna prezentacja informacji pomaga uporządkować obsługę stanowiska, szczególnie gdy kolejne zlecenia różnią się rodzajem materiału, przekrojem i liczbą potrzebnych elementów.

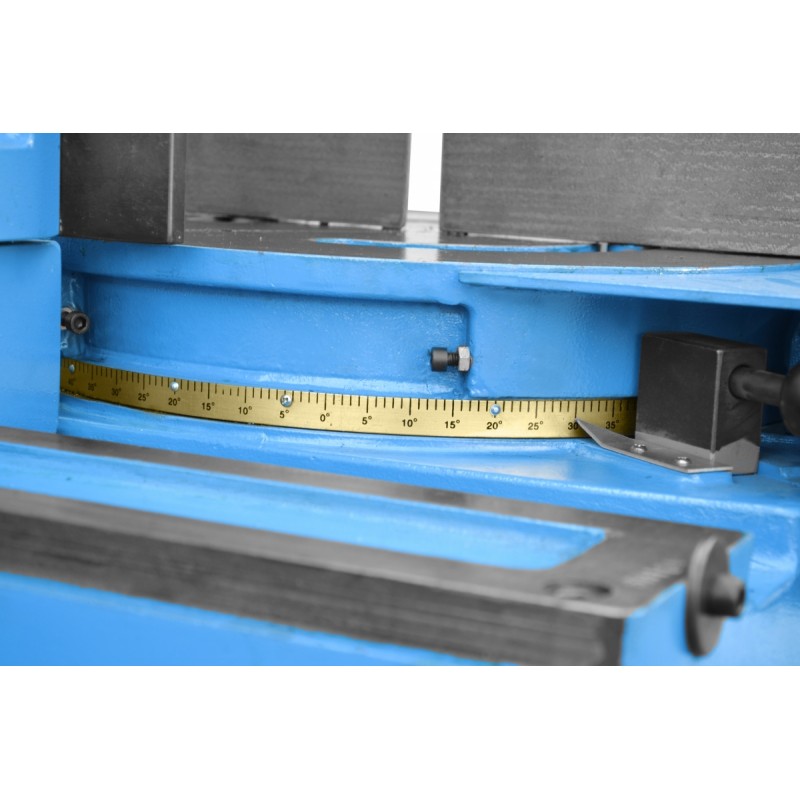

Cięcie pod kątem w trybie automatycznym i ręcznym

Przecinarka taśmowa do metalu CORMAK S200RHA umożliwia cięcie w trybie automatycznym w zakresie ustawienia ramienia 0–45°. W trybie ręcznym dostępny jest zakres od -30° do +60°. Ustawienie ramienia 0° odpowiada cięciu prostopadłemu, oznaczanemu w tabelach zakresów jako cięcie pod kątem 90° względem osi materiału.

Możliwość wykonywania cięć ukośnych rozszerza zastosowanie przecinarki o przygotowywanie elementów ram, wsporników, balustrad i konstrukcji spawanych. Przy planowaniu zadania należy dobrać tryb pracy do wymaganego kąta. Zakres automatycznego cyklu i zakres obsługi ręcznej nie są jednakowe.

Przecinarka taśmowa do rur i profili do produkcji seryjnej

CORMAK S200RHA sprawdzi się jako przecinarka taśmowa do rur i profili przygotowywanych do spawania, montażu i dalszego skrawania. Automatyczne podawanie jest szczególnie przydatne przy wykonywaniu większej liczby podobnych odcinków, natomiast hydrauliczne imadło usprawnia ich mocowanie przed przecięciem.

Na jednym stanowisku można przygotowywać rury, profile zamknięte i otwarte, pręty oraz kształtowniki. Przy zmianie przekroju należy dopasować uzębienie taśmy do grubości ścianki lub wymiarów materiału pełnego. Odpowiednie podparcie długich elementów ułatwia ich prowadzenie podczas podawania.

Falownik – płynna regulacja prędkości taśmy

Piła taśmowa do metalu CORMAK S200RHA wykorzystuje falownik do regulacji prędkości przesuwu brzeszczotu. Pozwala to dobrać ustawienie do rodzaju metalu i zastosowanej taśmy, zamiast ograniczać wybór do kilku stałych biegów.

Prędkość brzeszczotu i szybkość opuszczania ramienia są odrębnymi parametrami procesu. Ich właściwe zestawienie z uzębieniem pomaga ograniczyć przeciążanie zębów i utrzymać równomierny przebieg skrawania. Ma to znaczenie zarówno przy cienkościennych profilach, jak i podczas przecinania prętów pełnych.

Hydrauliczne sterowanie i pamięć położenia ramienia

Wbudowany agregat hydrauliczny obsługuje mocowanie materiału oraz ruch ramienia. Płynna regulacja opadania pozwala dopasować posuw do przecinanego przekroju. Dzięki temu automatyczna przecinarka taśmowa może pracować z nastawami odpowiednimi dla konkretnego materiału i brzeszczotu.

Pamięć położenia ramienia umożliwia dopasowanie wysokości powrotu do wielkości detalu. Przy wykonywaniu serii podobnych przekrojów pozwala ograniczyć niepotrzebne unoszenie ramienia ponad poziom wymagany do podania następnego odcinka. Pomaga to sprawniej organizować kolejne cykle.

Sztywna konstrukcja i prowadnice łożyskowo-węglikowe

Żeliwno-spawany korpus zapewnia sztywne podparcie zespołu tnącego. Taśma o wymiarach 2910 × 27 × 0,9 mm jest prowadzona przez łożyska oraz elementy z węglików spiekanych. Podparcie brzeszczotu w pobliżu materiału pomaga ograniczyć jego odchylanie podczas skrawania.

Prawidłowe ustawienie prowadnic i naprężenie taśmy mają znaczenie dla prostoliniowości cięcia. W połączeniu z dobranymi parametrami pracy wspierają przygotowywanie detali wymagających dokładnego dopasowania przed spawaniem, montażem lub dalszą obróbką.

Układ chłodzenia i szczotka czyszcząca taśmę

S200RHA jest wyposażona w układ chłodzenia z pompą oraz szczotkę czyszczącą brzeszczot. Chłodziwo wspomaga odprowadzanie ciepła ze strefy skrawania, a szczotka pomaga usuwać wióry pozostające na taśmie.

Połączenie chłodzenia i czyszczenia ułatwia utrzymanie warunków pracy podczas kolejnych operacji. Regularna kontrola chłodziwa, szczotki i prowadnic jest istotna przy cięciu seryjnym, w którym stan brzeszczotu wpływa na całą przygotowywaną partię.

Zastosowanie przecinarki taśmowej CORMAK S200RHA

Automatyczna przecinarka taśmowa do metalu CORMAK S200RHA jest przeznaczona do zakładów metalowych, narzędziowni i firm wykonujących konstrukcje stalowe. Może służyć do przygotowywania elementów stalowych, aluminiowych i z innych metali nieżelaznych, przy odpowiednim doborze taśmy oraz parametrów skrawania.

Jako przecinarka taśmowa do rur i profili usprawnia wykonywanie odcinków do spawania i montażu. Przy prętach i materiałach pełnych pozwala przygotowywać półfabrykaty do toczenia oraz frezowania. Połączenie automatycznego podawania z możliwością pracy ręcznej ułatwia dopasowanie stanowiska do serii produkcyjnych i pojedynczych zadań.

Wyposażenie standardowe

• system automatycznego podawania materiału,
• sterownik z wyświetlaczem LCD,
• konsola sterownicza na oddzielnym postumencie,
• falownik do płynnej regulacji prędkości taśmy,
• hydrauliczne sterowanie imadłem i ramieniem,
• pamięć położenia ramienia po cięciu,
• szczotka czyszcząca taśmę,
• układ chłodzenia z pompą,
• bimetaliczna taśma tnąca,
• dokumentacja techniczno-ruchowa i deklaracja zgodności CE.

Wyposażenie opcjonalne

• podajnik rolkowy o długości 1 m i udźwigu 2 t,
• magnetyczny zbieracz wiórów i opiłków stalowych ZW400,
• olej emulgujący do przygotowania chłodziwa ES-12, opakowanie 5 l.

Dane techniczne

Zakresy cięcia CORMAK S200RHA – cięcie prostopadłe i pod kątem +45°

CORMAK S200RHA – automatyczna piła taśmowa do metalu do powtarzalnych serii

CORMAK S200RHA łączy automatyczne podawanie materiału, hydrauliczne mocowanie i sterowanie cyklem cięcia. Ta przecinarka taśmowa do metalu ogranicza ręczne czynności pomiędzy odcinkami, a falownik i pamięć położenia ramienia ułatwiają dopasowanie pracy do przygotowywanej serii. Sprawdzi się jako przecinarka taśmowa do rur i profili oraz prętów w zakładach, które chcą usprawnić przygotowanie materiału do dalszej produkcji. Wybierz S200RHA i zautomatyzuj powtarzalne operacje podawania, mocowania oraz cięcia.
