CORMAK H300SA – automatyczna przecinarka taśmowa do metalu z podawaniem materiału i cięciem pakietowym

CORMAK H300SA to automatyczna przecinarka taśmowa do metalu przeznaczona do seryjnego cięcia rur, profili, prętów i materiałów pełnych. Hydrauliczne podawanie oraz mocowanie materiału ograniczają ręczne czynności pomiędzy kolejnymi odcinkami, a dwukolumnowa konstrukcja zapewnia sztywne prowadzenie zespołu tnącego. Ta piła taśmowa do metalu sprawdzi się w zakładach produkcyjnych, firmach ślusarskich i działach przygotowania półfabrykatów do dalszej obróbki.

Przy cięciu prostopadłym H300SA umożliwia przecinanie przekrojów okrągłych do Ø300 mm oraz kwadratowych do 300 × 300 mm. Możliwość cięcia pakietów do 260 × 90 mm rozszerza zastosowanie o jednoczesne przygotowywanie kilku odpowiednio ułożonych elementów. Skok podajnika 500 mm, pamięć położenia ramienia i imadła oraz trzy prędkości taśmy ułatwiają organizację powtarzalnych zadań produkcyjnych.

Główne zalety przecinarki taśmowej CORMAK H300SA

• Mniej ręcznego przesuwania materiału – hydrauliczny podajnik przygotowuje kolejne odcinki do cięcia, ograniczając powtarzalne czynności operatora.
• Sprawniejsze wykonywanie większych partii – możliwość cięcia pakietów pozwala przygotowywać kilka elementów podczas jednej operacji.
• Stabilne prowadzenie ramienia – konstrukcja dwukolumnowa podtrzymuje zespół tnący po obu stronach strefy roboczej.
• Powtarzalne ustawienia cyklu – pamięć położenia ramienia i imadła ułatwia wykonywanie kolejnych cięć bez ponownego ustawiania tych samych pozycji.
• Dopasowanie warunków skrawania – trzy prędkości taśmy oraz bezstopniowa regulacja posuwu ramienia pozwalają przygotować przecinarkę do różnych przekrojów.
• Precyzyjne podparcie brzeszczotu – prowadnice łożyskowe i węglikowe pomagają ograniczać odchylanie taśmy pod obciążeniem.
• Chłodzenie i bieżące czyszczenie – układ chłodziwa oraz napędzana szczotka wspomagają utrzymanie odpowiednich warunków podczas kolejnych operacji.

Automatyczna przecinarka taśmowa do seryjnego przygotowywania odcinków

Przecinarka taśmowa CORMAK H300SA automatyzuje powtarzalne czynności związane z podawaniem, mocowaniem i przecinaniem materiału. Po przygotowaniu wsadu oraz nastaw kolejne odcinki są przesuwane do strefy roboczej i zaciskane przed rozpoczęciem cięcia. Operator nie musi ręcznie przesuwać materiału po każdej wykonanej operacji.

Takie rozwiązanie jest szczególnie przydatne przy realizacji zleceń wymagających większej liczby podobnych detali. Automatyczny przebieg pracy ogranicza czas poświęcany na ponowne mocowanie i przygotowywanie kolejnego odcinka. Operator odpowiada za dobór taśmy, nastawy i kontrolę jakości, natomiast powtarzalne etapy cyklu wykonuje układ sterowania.

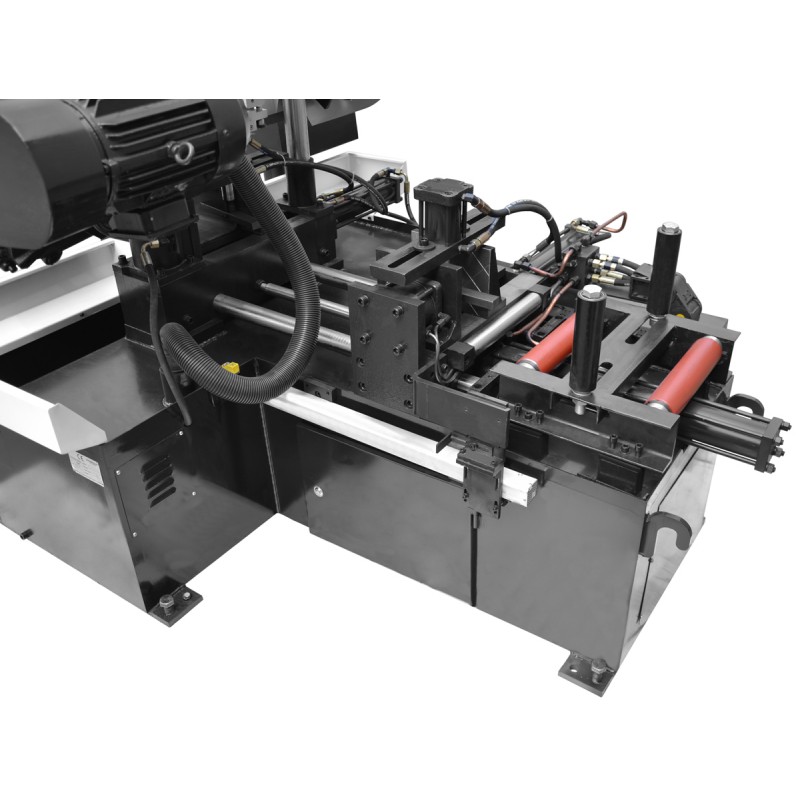

Hydrauliczny podajnik o skoku 500 mm

Piła taśmowa CORMAK H300SA została wyposażona w hydrauliczny zespół podawczy o skoku 500 mm. Mechanizm przesuwa materiał w kierunku taśmy, współpracując z układem mocowania. Pozwala to ograniczyć ręczne manipulowanie rurami, profilami i prętami podczas wykonywania serii.

Powtarzanie ruchu podawania w ramach automatycznego cyklu ułatwia utrzymanie uporządkowanego przebiegu produkcji. Przy długim materiale stanowisko można uzupełnić podajnikiem rolkowym, który zapewnia dodatkowe podparcie i ułatwia prowadzenie wsadu na wysokości imadła.

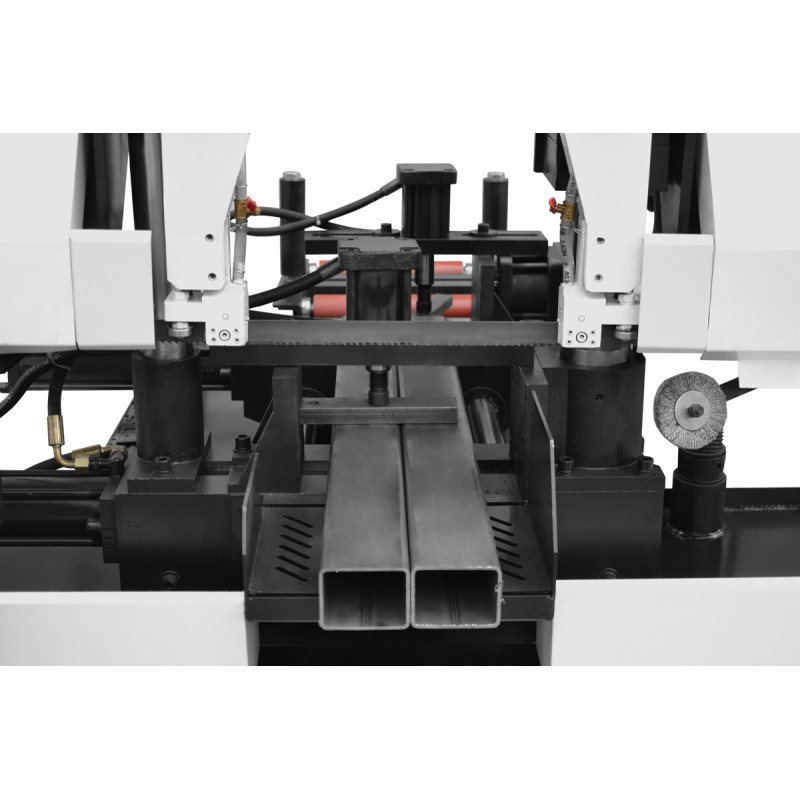

Przecinarka taśmowa do rur i profili z możliwością cięcia pakietowego

CORMAK H300SA sprawdzi się jako przecinarka taśmowa do rur i profili przygotowywanych do spawania, montażu oraz dalszego skrawania. Oprócz pojedynczych przekrojów umożliwia przecinanie pakietów o maksymalnych wymiarach 260 × 90 mm. Pozwala to jednocześnie przygotowywać kilka odpowiednio ułożonych i zamocowanych elementów.

Cięcie pakietowe jest przydatne przy wykonywaniu większej liczby odcinków o jednakowej długości. Zamiast osobno podawać i przecinać każdy element, można przygotować wspólny pakiet dopasowany do zakresu roboczego. Przy jego formowaniu należy zapewnić stabilne mocowanie wszystkich części oraz dobrać uzębienie taśmy do ich przekroju i grubości ścianek.

Dwukolumnowa konstrukcja do stabilnego cięcia prostopadłego

Dwukolumnowa przecinarka taśmowa CORMAK H300SA prowadzi zespół tnący po obu stronach materiału. Takie podparcie pomaga utrzymać położenie ramienia podczas przechodzenia brzeszczotu przez przekrój. Ma to znaczenie przy przygotowywaniu detali wymagających prostoliniowości cięcia i odpowiedniego naddatku na dalszą obróbkę.

Żeliwny korpus osadzono na sztywnej ramie. Konstrukcja uwzględnia nachylenie ramy o 3°, dostosowane do przecinania profili zamkniętych. H300SA tworzy stanowisko do cięcia prostopadłego, łączące sztywność prowadzenia z automatycznym podawaniem kolejnych odcinków.

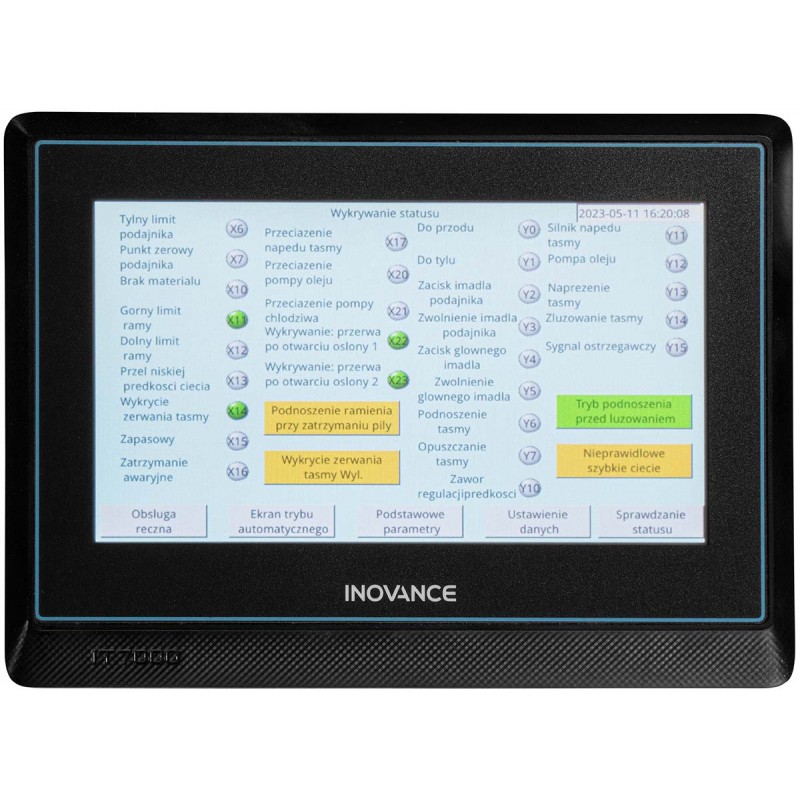

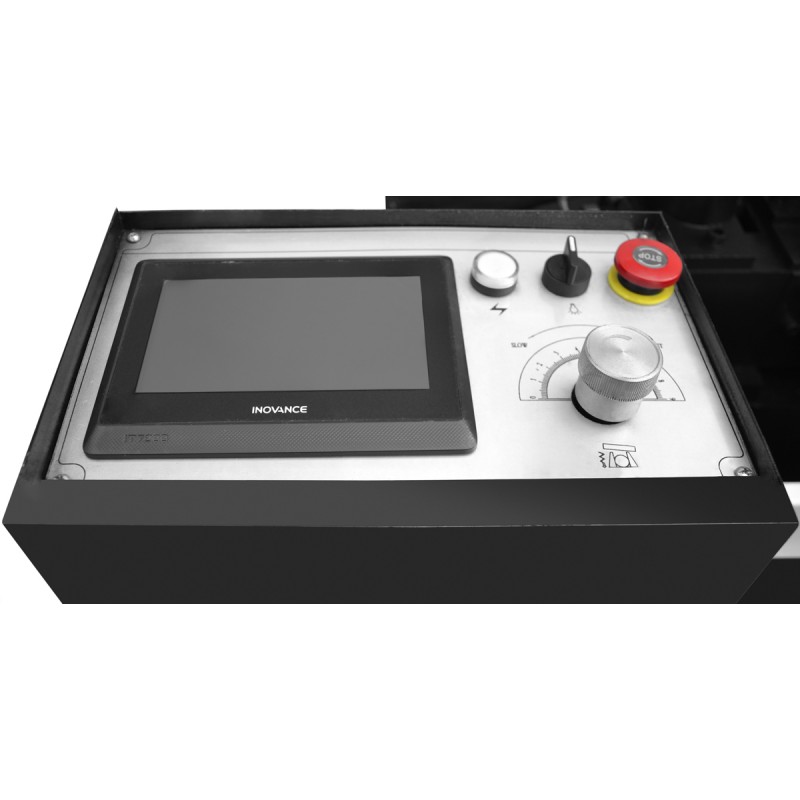

Piła taśmowa do metalu z pamięcią położenia ramienia i imadła

Pamięć położenia ramienia i imadła wspiera powtarzanie ustalonych ustawień podczas kolejnych cykli. Przy pracy z podobnymi przekrojami pozwala ograniczyć zbędne ruchy i usprawnić przygotowanie następnego cięcia.

Hydrauliczne sterowanie ramieniem eliminuje konieczność jego ręcznego unoszenia po każdej operacji. Dzięki temu automatyczna piła taśmowa do metalu może sprawniej wykonywać kolejne odcinki, zachowując ustawienia odpowiednie dla przygotowywanej partii materiału.

Trzy prędkości taśmy i bezstopniowa regulacja posuwu

Przecinarka taśmowa do metalu CORMAK H300SA oferuje trzy prędkości przesuwu brzeszczotu: 40, 60 i 80 m/min. Umożliwia to wybór ustawienia odpowiedniego do obrabianego metalu i zaleceń dotyczących zastosowanej taśmy tnącej.

Niezależnie od prędkości brzeszczotu operator dobiera hydrauliczny posuw ramienia, regulowany bezstopniowo. Prędkość taśmy, posuw i uzębienie należy dopasować do przekroju: innych nastaw wymaga profil cienkościenny, a innych pręt pełny. Właściwe przygotowanie procesu pomaga ograniczyć przeciążanie zębów oraz uzyskać równomierny przebieg skrawania.

Taśma 27 mm i prowadnice łożyskowo-węglikowe

Piła taśmowa do metalu CORMAK H300SA wykorzystuje brzeszczot o wymiarach 3505 × 27 × 0,9 mm. Prowadnice z łożyskami i wkładkami z węglików spiekanych stabilizują taśmę w pobliżu przecinanego materiału, pomagając ograniczyć jej odchylanie podczas pracy pod obciążeniem.

Odpowiednie ustawienie prowadnic i prawidłowe naprężenie brzeszczotu mają znaczenie dla jakości powierzchni po cięciu. W połączeniu ze sztywnym korpusem wspierają przygotowywanie elementów, które po odcięciu trafiają do spawania, montażu, toczenia lub frezowania.

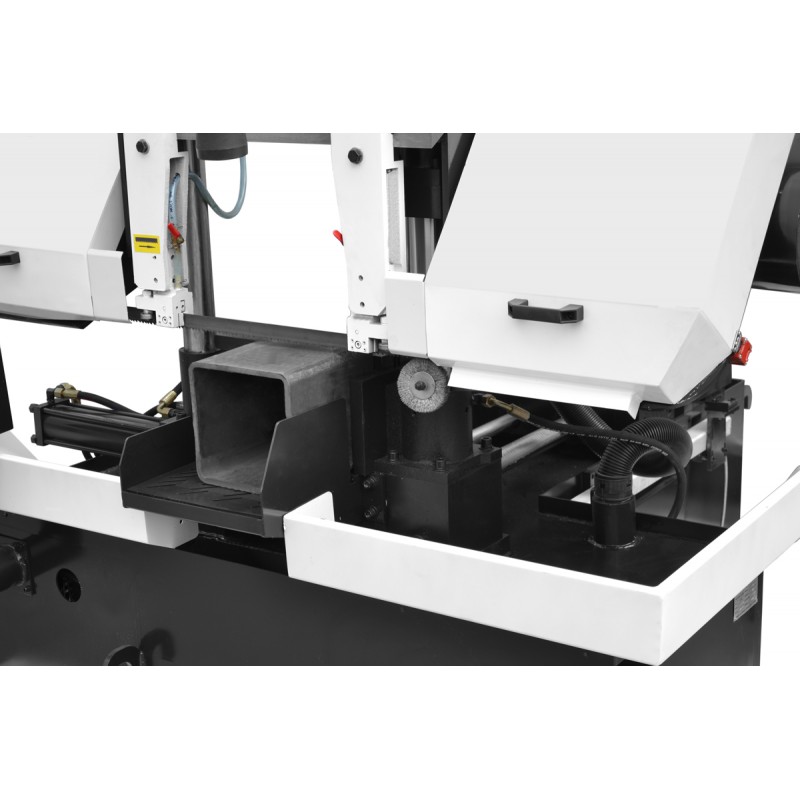

Napędzana szczotka i układ chłodzenia

H300SA została wyposażona w napędzaną szczotkę czyszczącą taśmę. Usuwanie wiórów z brzeszczotu pomaga ograniczyć ich przenoszenie do dalszych części układu tnącego. Jest to szczególnie przydatne podczas seryjnej pracy, gdy kolejne operacje następują po sobie.

Układ chłodzenia z pompą wspomaga odprowadzanie ciepła ze strefy skrawania. Połączenie chłodzenia i czyszczenia ułatwia utrzymanie warunków pracy podczas przecinania rur, profili oraz materiałów pełnych. Regularna kontrola chłodziwa, szczotki i prowadnic pomaga przygotować stanowisko do kolejnej partii detali.

Zastosowanie przecinarki taśmowej CORMAK H300SA

Automatyczna przecinarka taśmowa do metalu CORMAK H300SA jest przeznaczona do cięcia stali, żeliwa i metali nieżelaznych przy odpowiednim doborze brzeszczotu oraz parametrów skrawania. Znajduje zastosowanie w zakładach produkcyjnych, firmach wykonujących konstrukcje stalowe, hurtowniach stali i przedsiębiorstwach zajmujących się prefabrykacją.

Jako przecinarka taśmowa do rur i profili usprawnia wykonywanie odcinków do spawania i montażu. Przy prętach pełnych pozwala przygotowywać półfabrykaty do dalszej obróbki skrawaniem. Automatyczne podawanie oraz możliwość cięcia pakietowego są szczególnie przydatne tam, gdzie regularnie powtarza się zapotrzebowanie na większą liczbę podobnych elementów.

Wyposażenie standardowe

• układ automatycznego podawania materiału,
• hydrauliczny zespół imadła i posuwu materiału,
• hydrauliczny posuw ramienia z bezstopniową regulacją,
• pamięć położenia ramienia i imadła,
• prowadnice taśmy z łożyskami i wkładkami z węglików spiekanych,
• napędzana szczotka czyszcząca taśmę,
• układ chłodzenia,
• bimetaliczna taśma tnąca,
• dokumentacja techniczno-ruchowa i deklaracja zgodności CE.

Wyposażenie opcjonalne

• podajnik rolkowy o długości 1 m i udźwigu 2 t,
• podajnik rolkowy o długości 3 m i udźwigu 2 t,
• olej emulgujący do przygotowania chłodziwa ES-12, opakowanie 5 l.

Dane techniczne

Maksymalne zakresy cięcia CORMAK H300SA

CORMAK H300SA – automatyczna piła taśmowa do metalu do cięcia pojedynczych elementów i pakietów

CORMAK H300SA łączy automatyczne podawanie materiału, hydrauliczne mocowanie i dwukolumnowe prowadzenie ramienia. Ta przecinarka taśmowa do metalu ogranicza ręczne czynności pomiędzy odcinkami, a możliwość cięcia pakietowego usprawnia przygotowywanie większych partii. Sprawdzi się jako przecinarka taśmowa do rur i profili oraz materiałów pełnych w zakładach potrzebujących powtarzalnego cięcia prostopadłego. Wybierz H300SA i zautomatyzuj przygotowywanie półfabrykatów do dalszej produkcji.
