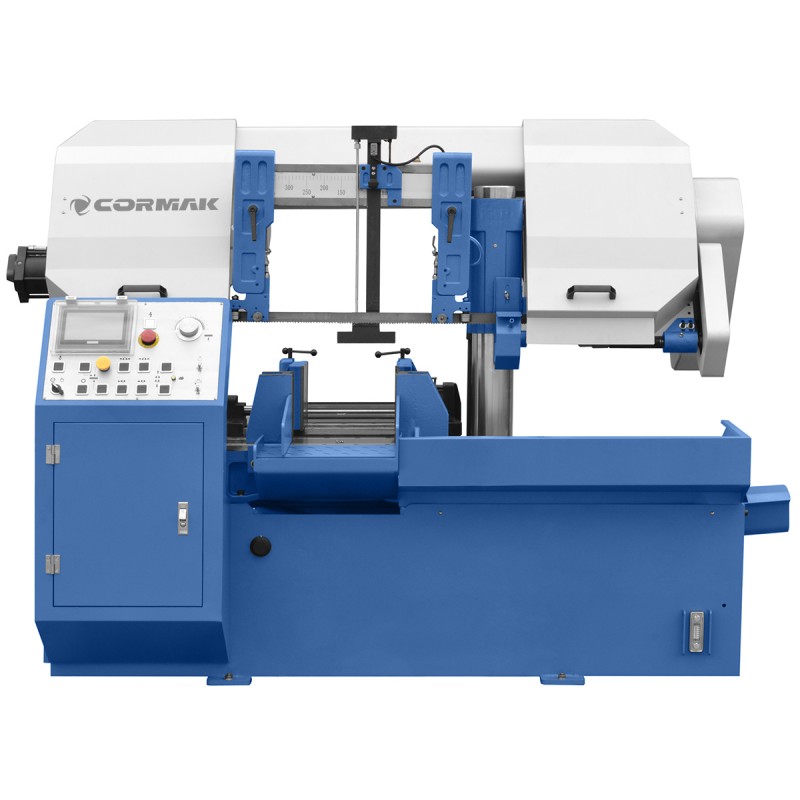

Automatyczna, kolumnowa przecinarka taśmowa, piła taśmowa do metalu CORMAK C33

CORMAK C33 – automatyczna przecinarka taśmowa do metalu z pamięcią programów cięcia

CORMAK C33 to automatyczna przecinarka taśmowa do metalu przeznaczona do seryjnego przygotowywania rur, profili, prętów i materiałów pełnych. Programowanie długości oraz liczby detali pozwala ograniczyć ręczne odmierzanie i przesuwanie materiału pomiędzy kolejnymi operacjami. Dotykowy panel LCD z obsługą w języku polskim oraz pamięć pięciu programów ułatwiają przygotowanie powtarzających się zleceń.

Dwukolumnowe prowadzenie ramienia zapewnia sztywne podparcie zespołu tnącego, a hydrauliczne imadła odpowiadają za podawanie i mocowanie materiału. Przy cięciu prostopadłym C33 umożliwia przecinanie przekrojów okrągłych do Ø300 mm oraz prostokątnych do 300 × 400 mm. Ta piła taśmowa do metalu łączy automatyczny cykl produkcyjny z możliwością pracy ręcznej, dzięki czemu sprawdzi się zarówno przy seriach, jak i pojedynczych zadaniach.

Główne zalety przecinarki taśmowej CORMAK C33

• Szybsze przygotowanie powtarzających się zleceń – pamięć do 5 programów pozwala wracać do zapisanych ustawień cięcia.
• Wygodna obsługa w języku polskim – dotykowy panel LCD ułatwia wprowadzanie długości odcinków i liczby potrzebnych sztuk.
• Mniej ręcznego podawania materiału – automatyczny cykl z hydraulicznym imadłem podającym usprawnia przygotowywanie kolejnych detali.
• Sztywne prowadzenie ramienia – konstrukcja dwukolumnowa stabilizuje zespół tnący podczas przechodzenia taśmy przez materiał.
• Łatwiejsze napinanie brzeszczotu – hydrauliczny naciąg taśmy ogranicza wysiłek związany z przygotowaniem układu tnącego do pracy.
• Kontrola parametrów skrawania – elektroniczny odczyt prędkości taśmy oraz regulowane opuszczanie ramienia ułatwiają dopasowanie procesu do zadania.
• Stabilne podparcie taśmy – prowadnice łożyskowe i węglikowe pomagają ograniczyć odchylanie brzeszczotu pod obciążeniem.
• Chłodzenie i bieżące czyszczenie – układ chłodziwa oraz napędzana szczotka wspierają utrzymanie właściwych warunków podczas kolejnych cięć.

Automatyczna przecinarka taśmowa do seryjnego przygotowywania odcinków

Przecinarka taśmowa CORMAK C33 umożliwia zaprogramowanie długości i liczby przecinanych elementów. Układ podawania współpracuje z hydraulicznym mocowaniem, dzięki czemu kolejne odcinki mogą być przygotowywane bez każdorazowego ręcznego przesuwania wsadu. Operator wprowadza nastawy, przygotowuje materiał oraz kontroluje przebieg pracy i jakość wykonanych detali.

Automatyzacja jest szczególnie przydatna przy większych partiach rur, profili i prętów. Ogranicza powtarzalne czynności pomiędzy cięciami i ułatwia organizację stanowiska przygotowującego półfabrykaty do dalszej produkcji. Tryb ręczny pozwala natomiast wygodnie realizować pojedyncze operacje oraz przygotowywać ustawienia przed uruchomieniem serii.

Piła taśmowa do metalu z polskim panelem LCD i pamięcią 5 programów

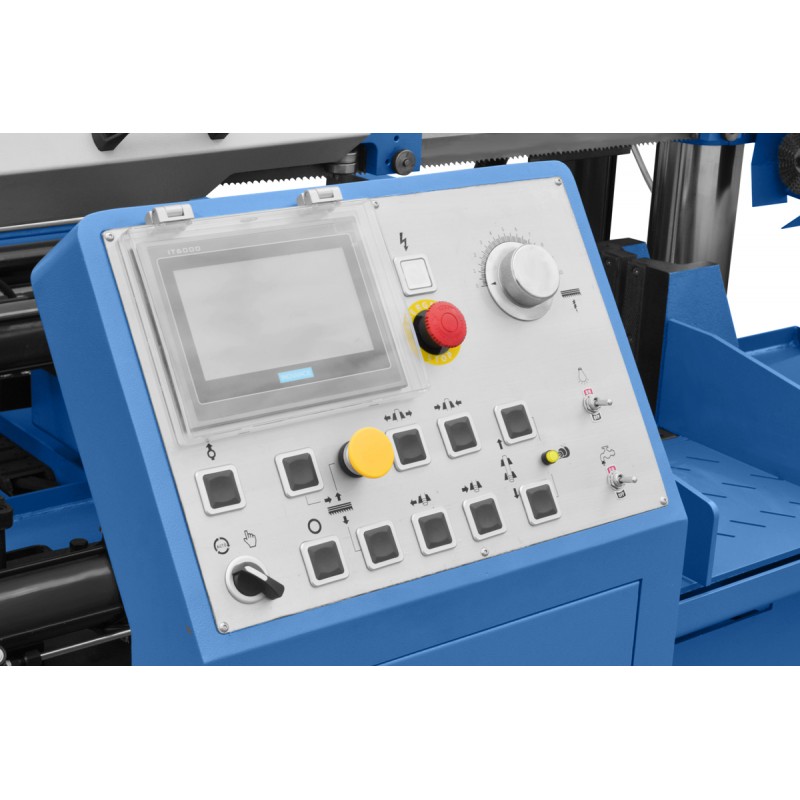

Piła taśmowa CORMAK C33 została wyposażona w dotykowy pulpit LCD z obsługą w języku polskim. Programowanie długości odcinków i liczby sztuk odbywa się z jednego miejsca, co ułatwia przygotowanie zadania zgodnie z wymaganiami produkcyjnymi.

Pamięć do 5 programów cięcia pozwala zapisać ustawienia wykorzystywane przy powtarzających się zleceniach. Zamiast ponownie wprowadzać te same dane, operator może wrócić do przygotowanego programu. To praktyczna korzyść w zakładach, które regularnie wykonują podobne elementy, lecz przeplatają ich produkcję z innymi zamówieniami.

Hydrauliczne podawanie i mocowanie materiału

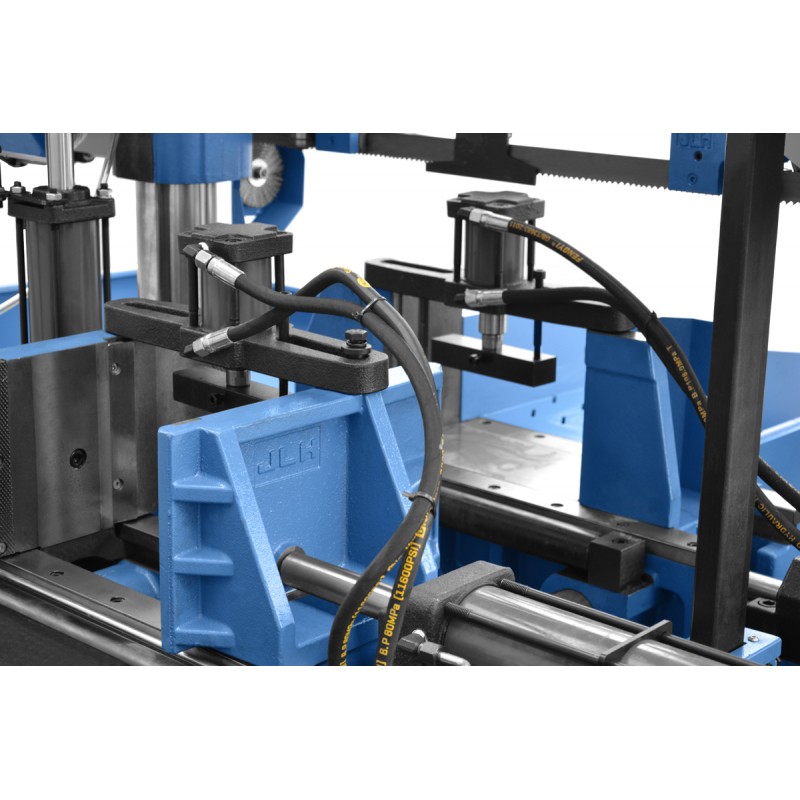

C33 wykorzystuje hydrauliczne imadło podające oraz imadło stałe. Pierwsze uczestniczy w pozycjonowaniu kolejnych odcinków, a drugie utrzymuje materiał podczas przecinania. Współpraca obu zespołów ogranicza potrzebę ręcznego wykonywania kolejnych czynności związanych z przesuwaniem i zaciskaniem wsadu.

Skok podawania wynosi 500 mm, a dokładność podawania dla tego skoku jest określona na do 0,2 mm. Pamięć położenia imadeł ułatwia powtarzanie ustawień podczas pracy z podobnym materiałem. Przy długich odcinkach dodatkowy podajnik rolkowy pozwala przygotować wygodne podparcie wsadu przed strefą cięcia.

Dwukolumnowa przecinarka taśmowa ze sztywnym korpusem

Dwukolumnowa przecinarka taśmowa CORMAK C33 prowadzi zespół tnący po obu stronach strefy roboczej. Takie podparcie sprzyja utrzymaniu położenia ramienia podczas przechodzenia brzeszczotu przez przekrój. Ma to znaczenie przy wykonywaniu detali wymagających prostoliniowości cięcia i odpowiedniego dopasowania podczas dalszego montażu.

Korpus z odlewu żeliwnego osadzono na sztywnej konstrukcji przestrzennej. Rama jest nachylona pod kątem 3°, co stanowi rozwiązanie konstrukcyjne dostosowane do cięcia rur i profili. C33 jest przeznaczona do przygotowywania odcinków przy cięciu prostopadłym.

Przecinarka taśmowa do rur i profili do produkcji konstrukcji stalowych

CORMAK C33 sprawdzi się jako przecinarka taśmowa do rur i profili przygotowywanych do spawania, montażu i dalszej obróbki. Automatyczne podawanie oraz programowanie serii ułatwiają wykonywanie odcinków do ram, wsporników, konstrukcji nośnych i innych elementów prefabrykowanych.

Możliwość pracy z przekrojami okrągłymi i prostokątnymi pozwala wykorzystać jedno stanowisko do różnych zleceń. Przy zmianie pomiędzy rurą, profilem cienkościennym i materiałem pełnym należy dopasować uzębienie brzeszczotu oraz parametry skrawania. Odpowiednie przygotowanie taśmy i mocowania wspiera powtarzalne wykonywanie całej partii detali.

Hydrauliczny naciąg taśmy i prowadnice łożyskowo-węglikowe

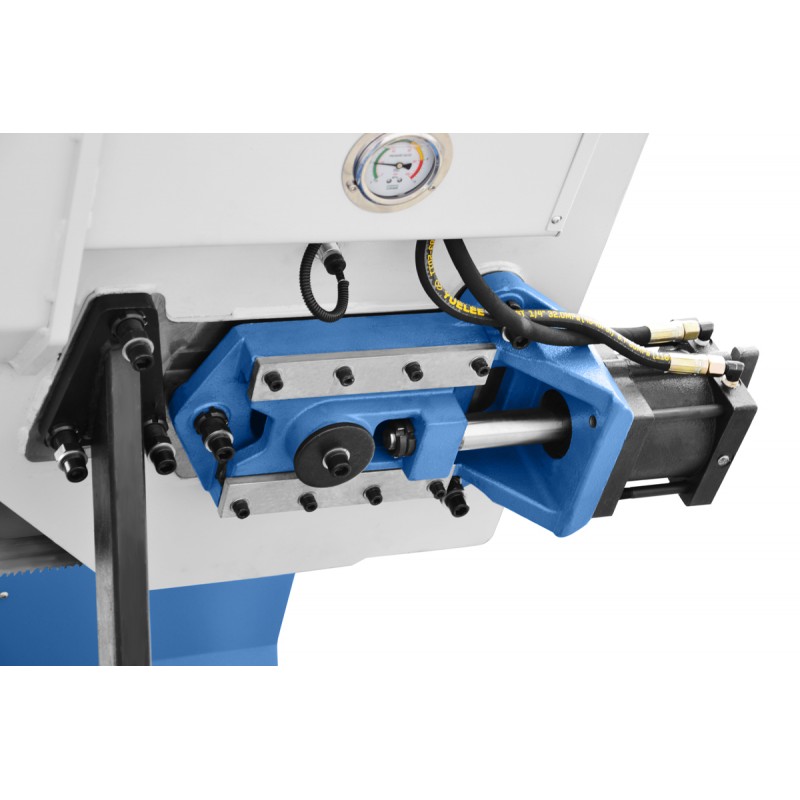

Piła taśmowa do metalu CORMAK C33 wykorzystuje brzeszczot o wymiarach 4115 × 34 × 1,1 mm. Hydrauliczny system napinania ułatwia przygotowanie taśmy do pracy oraz ponowne ustawienie naciągu po jej wymianie.

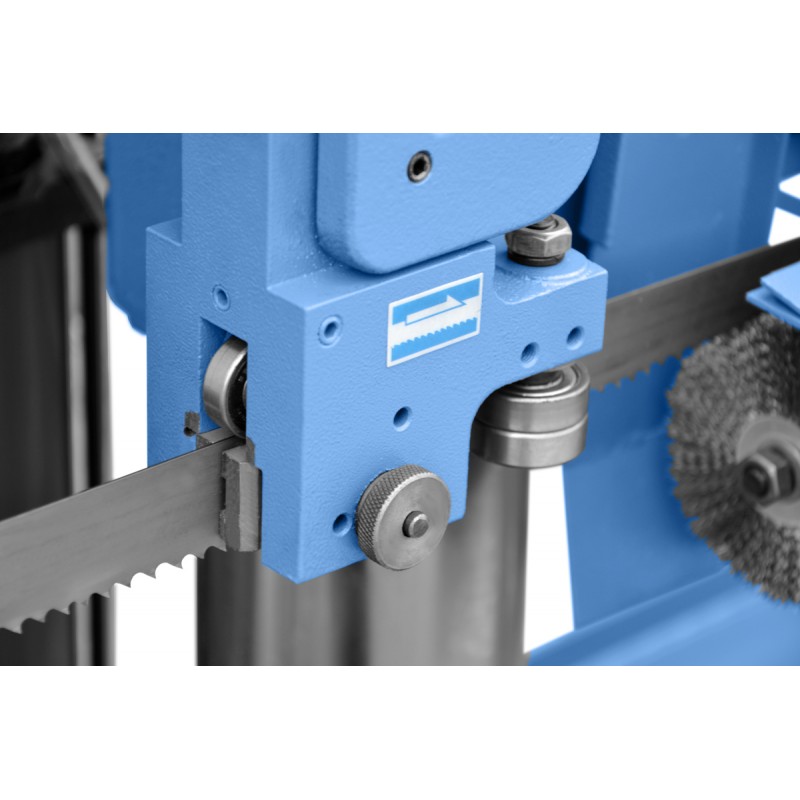

Prowadnice z łożyskami i wkładkami z węglika spiekanego podpierają brzeszczot w pobliżu przecinanego materiału. Odpowiednie prowadzenie i prawidłowe naprężenie pomagają utrzymać kierunek cięcia pod obciążeniem. W połączeniu z dwukolumnową konstrukcją tworzą sztywny układ do regularnego przygotowywania półfabrykatów.

Elektroniczny odczyt prędkości taśmy i regulowany posuw ramienia

Przecinarka taśmowa do metalu CORMAK C33 została wyposażona w elektroniczny odczyt prędkości brzeszczotu. Ułatwia to sprawdzenie nastawy i przygotowanie warunków skrawania odpowiednich do rodzaju materiału oraz zastosowanej taśmy.

Hydrauliczny układ podnoszenia i opuszczania ramienia zapewnia płynną regulację jego ruchu. Prędkość przesuwu brzeszczotu i szybkość zagłębiania w materiał są odrębnymi parametrami. Ich właściwe zestawienie z uzębieniem pomaga ograniczyć przeciążanie zębów i utrzymać równomierny przebieg cięcia.

Napędzana szczotka czyszcząca i układ chłodzenia

C33 jest wyposażona w szczotkę czyszczącą taśmę z napędem. Usuwanie wiórów pozostających na brzeszczocie pomaga ograniczyć przenoszenie zanieczyszczeń przez układ tnący podczas kolejnych przejść taśmy.

Układ chłodzenia wspomaga odprowadzanie ciepła ze strefy skrawania. Połączenie chłodzenia i czyszczenia ułatwia utrzymanie warunków pracy przy seryjnym przecinaniu rur, profili i materiałów pełnych. Regularna obsługa chłodziwa, szczotki oraz prowadnic pomaga przygotować stanowisko do kolejnych partii produkcyjnych.

Zastosowanie automatycznej przecinarki taśmowej CORMAK C33

Automatyczna przecinarka taśmowa do metalu CORMAK C33 jest przeznaczona do zakładów produkcyjnych, warsztatów konstrukcji stalowych i działów przygotowania materiału. Ułatwia wykonywanie odcinków przeznaczonych do spawania i montażu oraz półfabrykatów do toczenia i frezowania.

Jako przecinarka taśmowa do rur i profili usprawnia realizację powtarzających się zamówień. Pamięć programów, hydrauliczne imadła i możliwość pracy ręcznej pozwalają połączyć seryjne przygotowywanie detali z obsługą pojedynczych zadań na tym samym stanowisku.

Wyposażenie standardowe

• układ automatycznego podawania materiału,
• dotykowy pulpit sterowniczy LCD z obsługą w języku polskim,
• programowanie długości i liczby ciętych detali,
• pamięć do 5 programów cięcia,
• elektroniczny odczyt prędkości taśmy,
• hydrauliczne imadło stałe i podające z pamięcią położenia,
• hydrauliczne podnoszenie i opuszczanie ramienia,
• hydrauliczny naciąg taśmy,
• prowadnice taśmy z łożyskami i wkładkami z węglika spiekanego,
• napędzana szczotka czyszcząca taśmę,
• układ chłodzenia,
• bimetaliczna taśma tnąca,
• dokumentacja techniczno-ruchowa i deklaracja zgodności CE.

Wyposażenie opcjonalne

• podajnik rolkowy o długości 1 m i udźwigu 2 t,
• podajnik rolkowy o długości 3 m i udźwigu 2 t,
• olej emulgujący do przygotowania chłodziwa ES-12, opakowanie 5 l.

Dane techniczne

Maksymalne zakresy cięcia CORMAK C33

CORMAK C33 – automatyczna piła taśmowa do metalu do powtarzających się zleceń

CORMAK C33 łączy programowanie serii, hydrauliczne podawanie materiału i sztywne dwukolumnowe prowadzenie ramienia. Ta przecinarka taśmowa do metalu ogranicza ręczne czynności pomiędzy odcinkami, a pamięć pięciu programów ułatwia powrót do wcześniej przygotowanych zadań. Sprawdzi się jako przecinarka taśmowa do rur i profili oraz materiałów pełnych w zakładach realizujących powtarzalną produkcję. Wybierz C33 i usprawnij przygotowywanie kolejnych partii półfabrykatów.
