Automatyczna przecinarka taśmowa, piła taśmowa do metalu CORMAK BS370SA

CORMAK BS370SA – automatyczna przecinarka taśmowa do metalu z podawaniem materiału

CORMAK BS370SA to automatyczna przecinarka taśmowa do metalu przeznaczona do seryjnego cięcia rur, profili, prętów i materiałów pełnych. Automatyczne podawanie, hydrauliczne mocowanie oraz sterowany ruch ramienia ograniczają ręczne czynności pomiędzy kolejnymi odcinkami. Ta piła taśmowa do metalu sprawdzi się w zakładach produkcyjnych, ślusarniach i firmach przygotowujących powtarzalne elementy do spawania, montażu oraz dalszej obróbki.

Przenośnik rolkowy o długości 2450 mm wspomaga prowadzenie materiału, a falownik umożliwia płynną regulację prędkości taśmy w zakresie 5–90 m/min. Przy cięciu prostopadłym BS370SA pozwala przecinać przekroje okrągłe do Ø270 mm, prostokątne do 370 × 220 mm oraz kwadratowe do 260 × 260 mm. Skręt ramienia do 60° w prawo rozszerza zastosowanie przecinarki o przygotowywanie połączeń ukośnych.

Główne zalety przecinarki taśmowej CORMAK BS370SA

• Mniej ręcznego przesuwania materiału – automatyczne podawanie usprawnia wykonywanie kolejnych odcinków podczas pracy seryjnej.
• Podparcie materiału podczas podawania – przenośnik rolkowy o długości 2450 mm ułatwia prowadzenie rur, profili i prętów w kierunku strefy cięcia.
• Wygodna obsługa serii – panel operatorski pozwala przygotowywać parametry cięcia, kontrolować liczbę detali i odczytywać komunikaty błędów.
• Płynne dopasowanie prędkości do zadania – falownik zapewnia regulację przesuwu brzeszczotu w zakresie 5–90 m/min.
• Hydrauliczne mocowanie i ruch ramienia – ograniczenie powtarzalnych czynności związanych z zaciskaniem materiału oraz podnoszeniem zespołu tnącego.
• Cięcie prostopadłe i ukośne – możliwość skrętu ramienia do 60° w prawo ułatwia przygotowywanie elementów konstrukcyjnych.
• Pamięć położenia ramienia – dopasowanie wysokości powrotu pomaga ograniczyć zbędny ruch pomiędzy kolejnymi cięciami.
• Chłodzenie i czyszczenie brzeszczotu – pompa chłodziwa oraz szczotka wspierają utrzymanie odpowiednich warunków skrawania.

Automatyczna przecinarka taśmowa – podawanie i cięcie kolejnych odcinków

Przecinarka taśmowa CORMAK BS370SA realizuje cykl obejmujący podanie materiału, jego zamocowanie, przecięcie oraz powrót ramienia. Po przygotowaniu wsadu i nastaw operator nie musi ręcznie przesuwać materiału po każdym wykonanym odcinku. Pozwala to usprawnić przygotowywanie większej liczby podobnych detali.

Automatyzacja jest szczególnie przydatna przy zleceniach, w których powtarza się ta sama długość i przekrój. Operator przygotowuje stanowisko, dobiera taśmę i parametry oraz kontroluje przebieg pracy i jakość cięcia. Kolejne czynności podawania i mocowania są wykonywane przez układ automatyczny, co ogranicza liczbę ręcznych operacji w obrębie jednej serii.

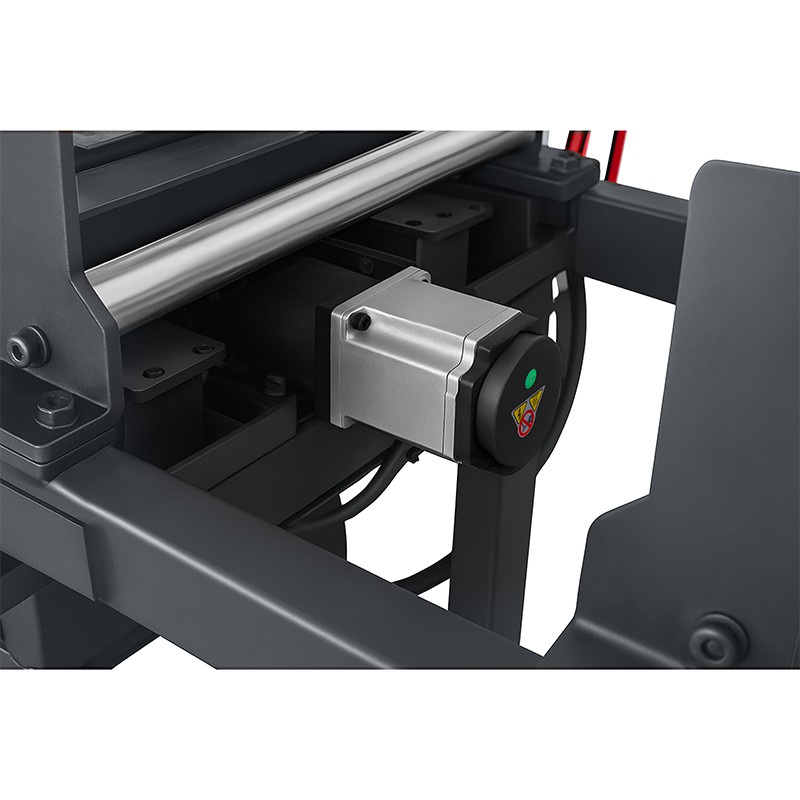

Przenośnik rolkowy 2450 mm i automatyczne podawanie materiału

Piła taśmowa CORMAK BS370SA jest wyposażona w przenośnik rolkowy o długości 2450 mm. Podparcie na rolkach ułatwia prowadzenie materiału i jego przesuwanie w kierunku imadła. To praktyczne rozwiązanie podczas regularnego cięcia rur, profili i prętów przygotowywanych do dalszej produkcji.

Skok podawania wynosi 245 mm na cykl, a dokładność podawania ±0,2 mm. Parametry te opisują pracę układu przesuwającego materiał. Powtarzalne pozycjonowanie wsadu ogranicza potrzebę ręcznego odmierzania każdego kolejnego odcinka i ułatwia organizację seryjnego przygotowywania półfabrykatów.

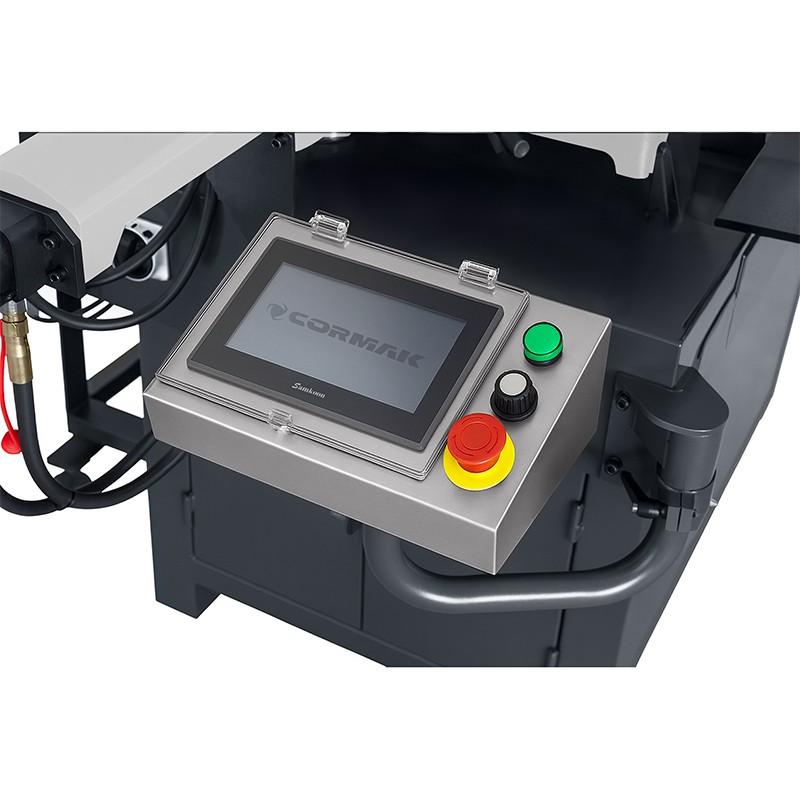

Piła taśmowa do metalu z panelem operatorskim

Sterownik umożliwia przygotowywanie parametrów cięcia, kontrolowanie liczby detali i odczytywanie sygnalizacji błędów. Dzięki temu automatyczna piła taśmowa do metalu zapewnia operatorowi dostęp do informacji potrzebnych podczas realizacji zlecenia.

Konsola umieszczona na oddzielnym postumencie tworzy wydzielone miejsce obsługi. Ułatwia sprawdzanie nastaw przed rozpoczęciem serii oraz kontrolowanie jej przebiegu. Jest to przydatne przy zmianie materiału, przekroju lub liczby przygotowywanych elementów.

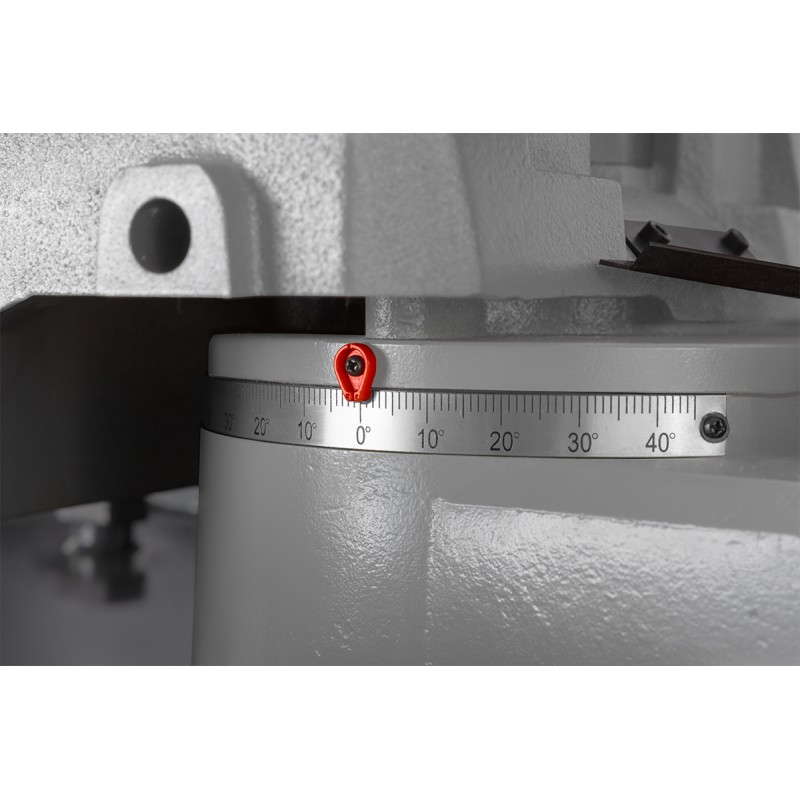

Przecinarka taśmowa do rur i profili do cięcia pod kątem

CORMAK BS370SA sprawdzi się jako przecinarka taśmowa do rur i profili wykorzystywana przy produkcji ram, wsporników, ogrodzeń i konstrukcji spawanych. Ramię można skręcać do 60° w prawo, co pozwala wykonywać cięcia ukośne bez obracania całego długiego odcinka materiału.

Przygotowanie cięcia polega na ustawieniu ramienia pod wymaganym kątem i dopasowaniu mocowania materiału. Maksymalny przekrój zmienia się wraz z ustawieniem, dlatego zakresy dla cięcia prostopadłego oraz kątów 45° i 60° zostały przedstawione w osobnej tabeli. Ułatwia to sprawdzenie możliwości przecinarki przed rozpoczęciem konkretnego zlecenia.

Falownik – płynna regulacja prędkości taśmy 5–90 m/min

Przecinarka taśmowa do metalu CORMAK BS370SA umożliwia bezstopniowy dobór prędkości przesuwu brzeszczotu. Zakres 5–90 m/min pozwala dopasować ustawienie do rodzaju metalu i zaleceń dotyczących zastosowanej taśmy, zamiast ograniczać wybór do dwóch stałych biegów.

Prędkość taśmy należy dobierać wraz z posuwem ramienia i uzębieniem. Innych warunków wymaga cienkościenny profil, a innych pręt pełny o dużej powierzchni przekroju. Właściwe zestawienie nastaw pomaga ograniczyć przeciążanie zębów oraz utrzymać równomierny przebieg skrawania.

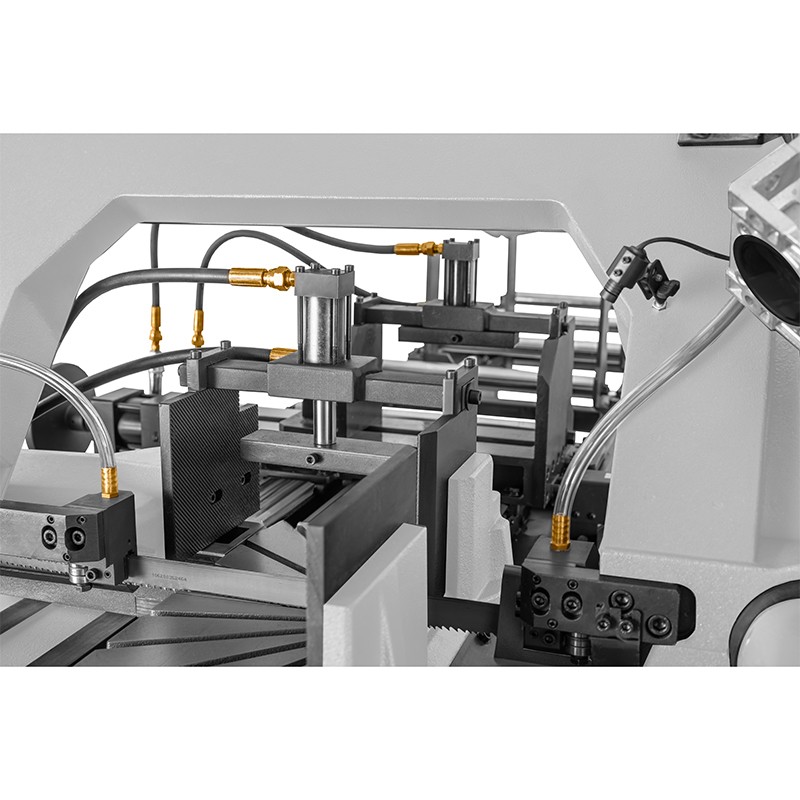

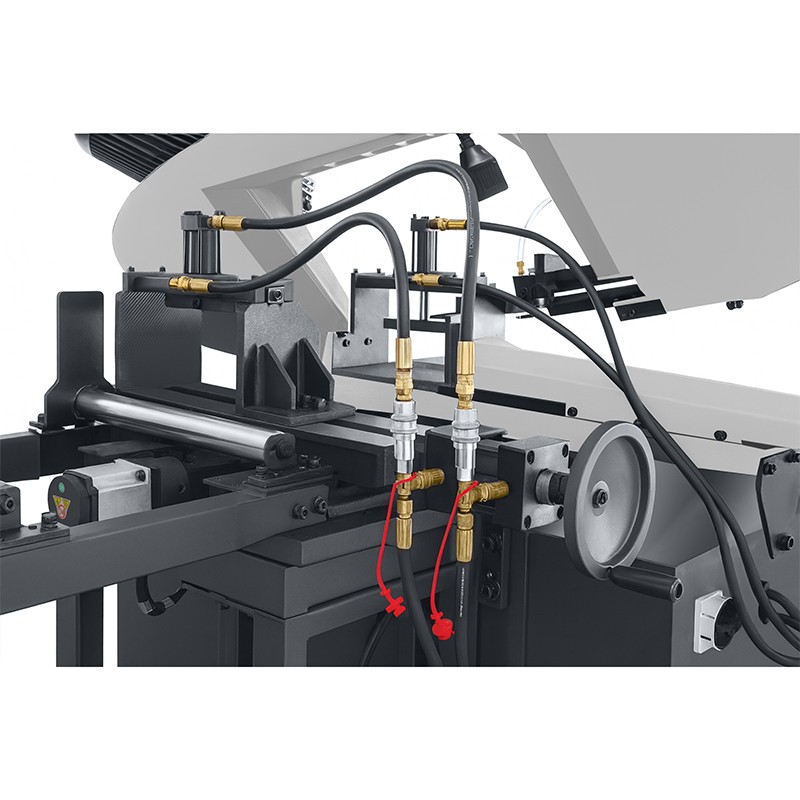

Hydrauliczne imadło i pamięć położenia ramienia

Hydraulika odpowiada za mocowanie materiału oraz ruch zespołu tnącego. Zacisk imadła usprawnia przygotowanie kolejnego odcinka, a sterowane opuszczanie i podnoszenie ramienia eliminuje konieczność jego ręcznego unoszenia po każdym cięciu.

Pamięć położenia ramienia pozwala dopasować wysokość powrotu do wielkości przecinanego materiału. Przy serii elementów o podobnym przekroju ogranicza to niepotrzebny ruch ponad poziom wymagany do podania następnego odcinka. Dzięki temu automatyczna przecinarka taśmowa może sprawniej wykonywać kolejne cykle.

Sztywna konstrukcja i prowadzenie taśmy tnącej

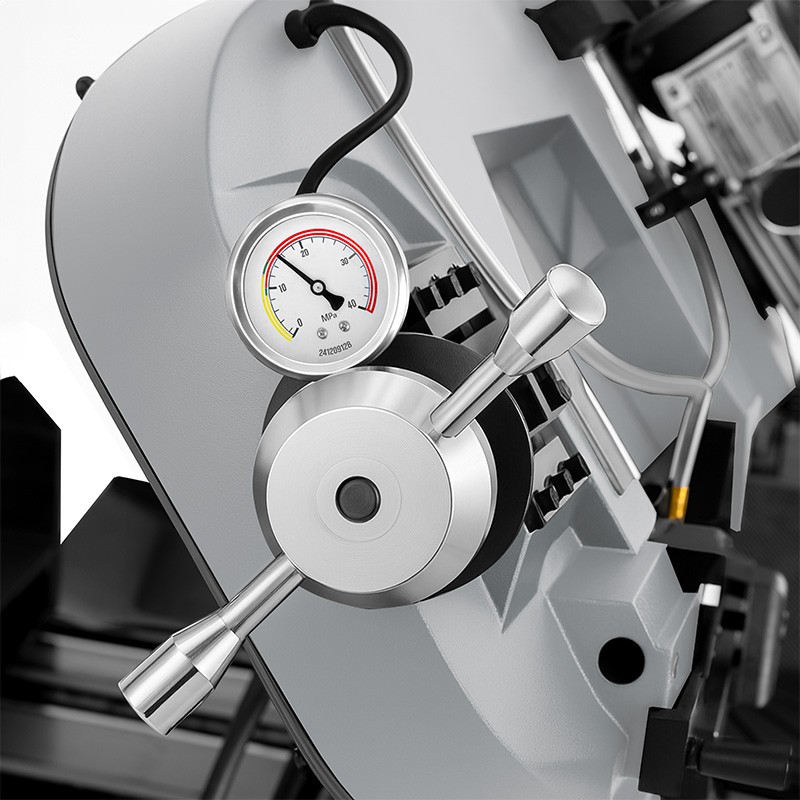

Spawana konstrukcja zapewnia stabilne podparcie zespołu tnącego podczas pracy. BS370SA wykorzystuje brzeszczot o wymiarach 3160 × 27 × 0,9 mm, prowadzony w pobliżu strefy skrawania. Odpowiednie ustawienie prowadnic pomaga utrzymać położenie taśmy podczas przechodzenia przez materiał.

Sztywność konstrukcji, prawidłowy naciąg brzeszczotu i dopasowane parametry cięcia wspierają przygotowywanie detali wymagających dokładnego połączenia przed spawaniem lub montażem. Ta piła taśmowa do metalu pozwala wykorzystać jedno stanowisko do zróżnicowanych przekrojów, przy odpowiednim doborze taśmy do zadania.

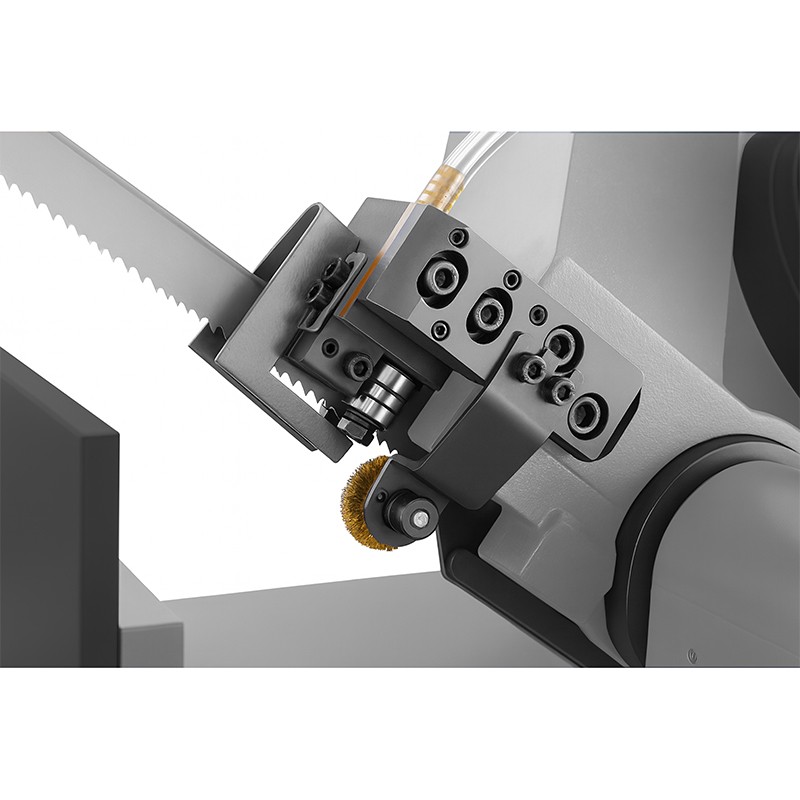

Układ chłodzenia i szczotka czyszcząca brzeszczot

BS370SA jest wyposażona w układ chłodzenia z pompą oraz szczotkę czyszczącą taśmę. Chłodziwo wspomaga odprowadzanie ciepła ze strefy skrawania, natomiast szczotka usuwa wióry pozostające na brzeszczocie.

Połączenie chłodzenia i czyszczenia ułatwia utrzymanie warunków pracy podczas kolejnych cięć. Regularna kontrola chłodziwa, prowadnic i stanu taśmy ma szczególne znaczenie w produkcji seryjnej, w której jakość przygotowania stanowiska wpływa na całą partię wykonywanych elementów.

Zastosowanie przecinarki taśmowej CORMAK BS370SA

Automatyczna przecinarka taśmowa do metalu CORMAK BS370SA jest przeznaczona do zakładów produkcyjnych, warsztatów narzędziowych i firm zajmujących się obróbką metali. Umożliwia przygotowywanie elementów stalowych, aluminiowych oraz z innych metali nieżelaznych, przy odpowiednim doborze brzeszczotu i parametrów skrawania.

Jako przecinarka taśmowa do rur i profili usprawnia wykonywanie odcinków do spawania i montażu. Przy prętach oraz materiałach pełnych służy do przygotowywania półfabrykatów do toczenia i frezowania. Automatyczne podawanie, regulacja prędkości i możliwość cięcia ukośnego pozwalają dopasować stanowisko do różnych zadań produkcyjnych.

Wyposażenie standardowe

• system automatycznego podawania materiału,
• przenośnik rolkowy o długości 2450 mm,
• sterownik z panelem operatorskim,
• konsola sterownicza na oddzielnym postumencie,
• falownik do płynnej regulacji prędkości taśmy,
• hydrauliczne sterowanie imadłem i ramieniem,
• pamięć położenia ramienia,
• szczotka czyszcząca taśmę,
• układ chłodzenia z pompą,
• bimetaliczna taśma tnąca,
• dokumentacja techniczno-ruchowa i deklaracja zgodności CE.

Dane techniczne

Maksymalne zakresy cięcia CORMAK BS370SA

CORMAK BS370SA – automatyczna piła taśmowa do metalu do produkcji seryjnej

CORMAK BS370SA łączy automatyczne podawanie materiału, hydrauliczne sterowanie i możliwość wykonywania cięć ukośnych. Ta przecinarka taśmowa do metalu ogranicza ręczne czynności pomiędzy kolejnymi odcinkami, a falownik i panel operatorski ułatwiają przygotowanie serii. Sprawdzi się jako przecinarka taśmowa do rur i profili oraz materiałów pełnych w zakładach wymagających powtarzalnego przygotowywania detali. Wybierz BS370SA i usprawnij podawanie, mocowanie oraz cięcie materiału do dalszej produkcji.
