Automatyczna, kolumnowa przecinarka taśmowa, piła taśmowa do metalu CORMAK H260SA

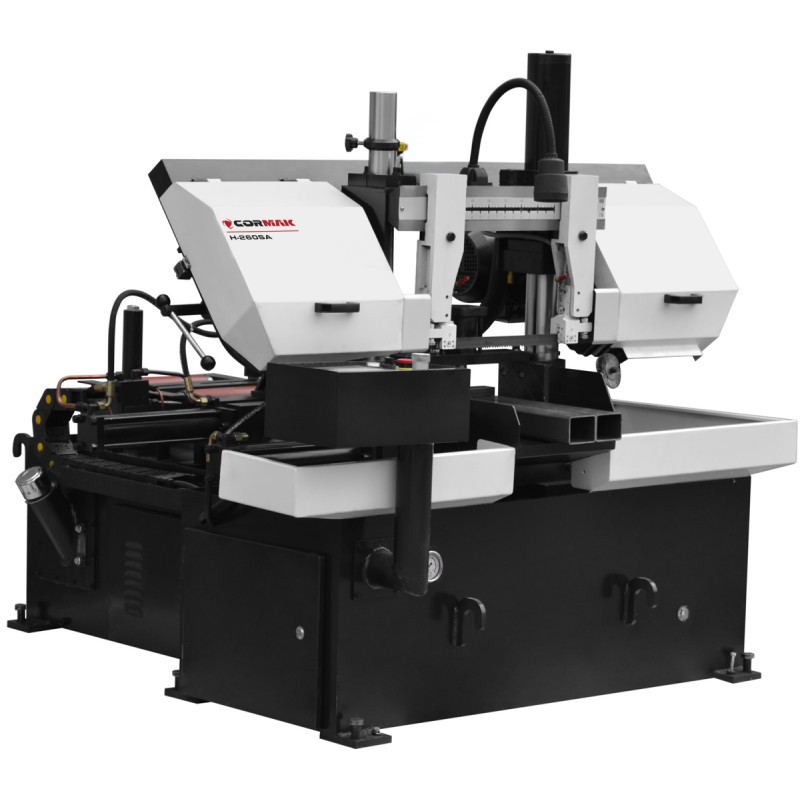

CORMAK H260SA – automatyczna dwukolumnowa przecinarka taśmowa do metalu

CORMAK H260SA to automatyczna przecinarka taśmowa do metalu przeznaczona do seryjnego przygotowywania rur, profili, prętów i materiałów pełnych. Hydrauliczne podawanie oraz mocowanie materiału ograniczają ręczne czynności pomiędzy kolejnymi odcinkami, a dwukolumnowe prowadzenie ramienia zapewnia sztywne podparcie zespołu tnącego. Ta piła taśmowa do metalu sprawdzi się w zakładach produkcyjnych, ślusarniach i firmach zajmujących się prefabrykacją elementów stalowych.

Przy cięciu prostopadłym H260SA umożliwia przecinanie materiału okrągłego do Ø260 mm oraz przekrojów kwadratowych do 260 × 260 mm. Dotykowy panel LCD pozwala programować długość i liczbę elementów, natomiast trzy prędkości taśmy ułatwiają dopasowanie warunków skrawania do zadania. Automatyczne zatrzymanie po wykonaniu zadanej serii usprawnia kontrolowanie przebiegu zlecenia.

Główne zalety przecinarki taśmowej CORMAK H260SA

• Mniej ręcznego podawania materiału – hydrauliczny posuw przygotowuje kolejne odcinki do cięcia, ograniczając powtarzalne czynności operatora.
• Programowanie serii na panelu LCD – ustawianie długości i liczby sztuk ułatwia przygotowanie zlecenia oraz kontrolę jego realizacji.
• Sztywne prowadzenie ramienia – konstrukcja dwukolumnowa podtrzymuje zespół tnący po obu stronach strefy roboczej.
• Powtarzalne pozycjonowanie materiału – dokładność podawania ±0,2 mm wspiera seryjne przygotowywanie kolejnych odcinków.
• Dopasowanie prędkości skrawania – trzy ustawienia przesuwu taśmy: 40, 60 i 80 m/min pozwalają dobrać warunki pracy do materiału.
• Stabilne podparcie brzeszczotu – prowadnice łożyskowe i węglikowe pomagają ograniczać odchylanie taśmy podczas cięcia.
• Łatwiejsza obsługa kolejnych operacji – hydrauliczne sterowanie imadłami i ramieniem oraz pamięć ich położenia usprawniają przebieg cyklu.
• Chłodzenie i bieżące czyszczenie taśmy – obieg chłodziwa oraz napędzana szczotka wspomagają utrzymanie odpowiednich warunków skrawania.

Automatyczna przecinarka taśmowa – seryjne cięcie bez ręcznego przesuwania każdego odcinka

Przecinarka taśmowa CORMAK H260SA realizuje pełny cykl automatyczny obejmujący podawanie materiału, jego zamocowanie, przecięcie oraz przygotowanie do następnej operacji. Po wprowadzeniu nastaw kolejne odcinki są pozycjonowane przez układ podawania, dzięki czemu operator nie musi każdorazowo ręcznie przesuwać wsadu i ustawiać jego długości.

Takie rozwiązanie jest szczególnie przydatne przy wykonywaniu większej liczby podobnych detali. Ułatwia organizację produkcji, w której cięcie poprzedza spawanie, montaż lub dalsze skrawanie. Operator przygotowuje materiał, dobiera brzeszczot i parametry oraz kontroluje jakość wykonywanych elementów, natomiast powtarzalne czynności podawania i mocowania realizuje automatyka.

Piła taśmowa do metalu z programowaniem długości i liczby sztuk

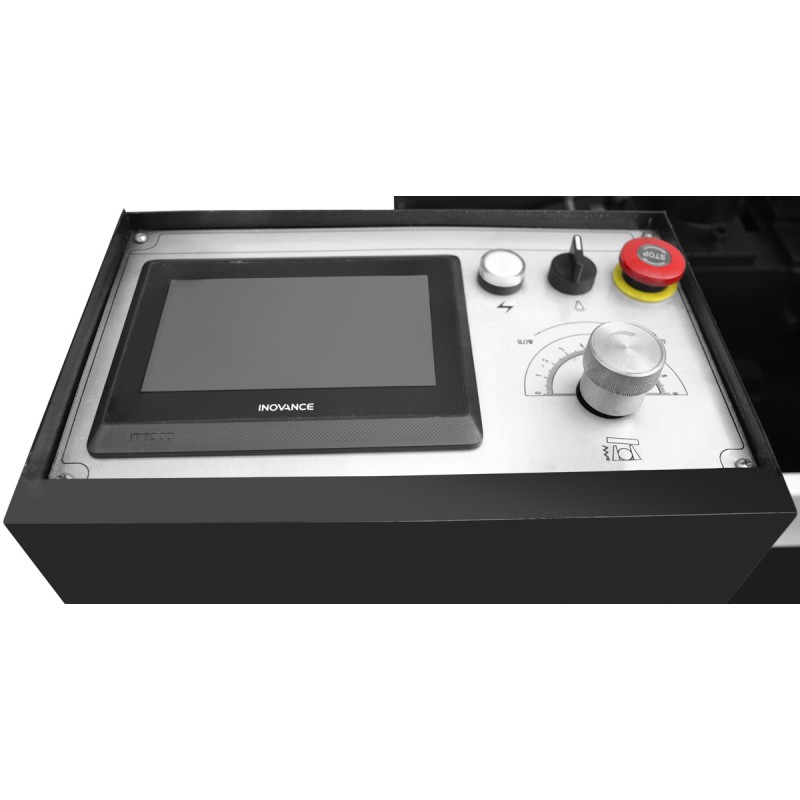

Piła taśmowa CORMAK H260SA jest wyposażona w dotykowy panel sterowania z wyświetlaczem LCD. Możliwość zaprogramowania długości odcinków i liczby sztuk pozwala przygotować serię zgodnie z wymaganiami zlecenia. Zapis parametrów ułatwia ponowne wykorzystanie przyjętych ustawień przy powtarzających się zadaniach.

Po wykonaniu zadanej serii przecinarka zatrzymuje się automatycznie. Ułatwia to kontrolowanie liczby przygotowanych elementów i przechodzenie do kolejnego zlecenia. Dostęp do nastaw z panelu pozwala uporządkować obsługę stanowiska, zwłaszcza gdy zmieniają się długości detali, przekroje oraz wielkości partii.

Hydrauliczny podajnik o skoku 500 mm

Hydrauliczny układ podawania przesuwa materiał do strefy cięcia. Skok podajnika wynosi 500 mm, a dokładność pozycjonowania materiału ±0,2 mm. Powtarzalny przesuw pomaga ograniczyć udział ręcznego odmierzania w przygotowywaniu serii i usprawnia wykonywanie kolejnych odcinków.

Dokładność podawania opisuje pracę mechanizmu pozycjonującego materiał. Na wymiar i jakość gotowego detalu wpływają również stan brzeszczotu, ustawienie prowadnic, mocowanie oraz parametry skrawania. Dlatego przy uruchamianiu nowej serii warto sprawdzić pierwszy wykonany element przed kontynuowaniem produkcji.

Dwukolumnowa przecinarka taśmowa – sztywność podczas cięcia

Dwukolumnowa przecinarka taśmowa CORMAK H260SA prowadzi ramię po obu stronach strefy roboczej. Takie podparcie sprzyja utrzymaniu położenia zespołu tnącego podczas przechodzenia brzeszczotu przez materiał. Ma to znaczenie przy przygotowywaniu detali, które muszą zachować prostoliniowość cięcia i odpowiedni naddatek na dalszą obróbkę.

Konstrukcja łączy stalową ramę z korpusem z odlewu żeliwnego. Sztywna podstawa i prowadzenie kolumnowe pomagają ograniczyć wpływ drgań na przebieg skrawania. Dzięki temu H260SA stanowi stabilne stanowisko do regularnego cięcia prostopadłego rur, profili i materiałów pełnych.

Przecinarka taśmowa do rur i profili z hydraulicznymi imadłami

CORMAK H260SA sprawdzi się jako przecinarka taśmowa do rur i profili przygotowywanych do produkcji ram, wsporników, konstrukcji spawanych oraz elementów montażowych. Hydrauliczne imadła uczestniczą w podawaniu i mocowaniu materiału, ograniczając ręczną obsługę kolejnych etapów cyklu.

Możliwość pracy z rurami, profilami zamkniętymi, kształtownikami i prętami pozwala wykorzystać jedno stanowisko do różnych zleceń. Przy zmianie przekroju należy dobrać uzębienie taśmy do grubości ścianki lub wymiarów materiału pełnego. Długie elementy można podeprzeć opcjonalnymi rolkami z regulacją wysokości, ułatwiając ich prowadzenie w kierunku imadła.

Trzy prędkości taśmy – 40, 60 i 80 m/min

Przecinarka taśmowa do metalu CORMAK H260SA oferuje trzy prędkości przesuwu brzeszczotu: 40, 60 oraz 80 m/min. Pozwala to wybrać ustawienie odpowiednie do rodzaju obrabianego metalu i zaleceń dotyczących zastosowanej taśmy.

Prędkość brzeszczotu należy dobierać razem z posuwem ramienia i uzębieniem. Innych warunków wymaga profil cienkościenny, a innych pręt pełny. Odpowiednie zestawienie nastaw pomaga ograniczyć przeciążanie zębów i uzyskać równomierny przebieg cięcia, co jest szczególnie istotne podczas wykonywania całej partii elementów.

Prowadnice łożyskowo-węglikowe i hydrauliczny ruch ramienia

Piła taśmowa do metalu CORMAK H260SA wykorzystuje brzeszczot o wymiarach 3150 × 27 × 0,9 mm. Prowadnice wyposażone w łożyska oraz elementy z węglików spiekanych podpierają taśmę w pobliżu materiału, pomagając utrzymać jej właściwe położenie podczas skrawania.

Hydrauliczne opuszczanie i podnoszenie ramienia zapewnia kontrolę nad jego ruchem bez konieczności ręcznego unoszenia po każdej operacji. Pamięć położenia ramienia i imadła wspiera powtarzanie ustalonych ustawień podczas kolejnych cykli. Połączenie tych funkcji ułatwia prowadzenie seryjnego cięcia z jednakowo przygotowanego stanowiska.

Napędzana szczotka i chłodzenie w obiegu zamkniętym

H260SA została wyposażona w napędzaną szczotkę czyszczącą taśmę. Usuwanie wiórów pozostających na brzeszczocie ogranicza ich przenoszenie do dalszych części układu tnącego. Jest to przydatne przy regularnej pracy, podczas której taśma wielokrotnie przechodzi przez strefę skrawania.

Układ chłodzenia z obiegiem cieczy wspomaga odprowadzanie ciepła i zanieczyszczeń ze strefy cięcia. Regularna kontrola chłodziwa, szczotki oraz prowadnic ułatwia utrzymanie odpowiednich warunków pracy. Dobrze przygotowany brzeszczot ma znaczenie dla jakości całej wykonywanej serii, a nie tylko pojedynczego odcinka.

Zastosowanie przecinarki taśmowej CORMAK H260SA

Automatyczna przecinarka taśmowa do metalu CORMAK H260SA jest przeznaczona do zakładów metalowych, warsztatów ślusarskich i firm zajmujących się prefabrykacją stali. Umożliwia przygotowywanie elementów stalowych, aluminiowych oraz wykonanych z innych metali nieżelaznych, przy odpowiednim doborze brzeszczotu i parametrów skrawania.

Jako przecinarka taśmowa do rur i profili usprawnia wykonywanie odcinków do spawania i montażu. Przy prętach i materiałach pełnych służy do przygotowywania półfabrykatów do toczenia oraz frezowania. Automatyczne podawanie i programowanie serii są szczególnie przydatne tam, gdzie regularnie powtarza się zapotrzebowanie na większą liczbę podobnych elementów.

Wyposażenie standardowe

• układ automatycznego podawania materiału,
• hydrauliczne sterowanie imadłami i ramieniem,
• dotykowy panel sterowania z wyświetlaczem LCD,
• programowanie długości i liczby sztuk,
• pamięć położenia ramienia i imadła,
• prowadnice taśmy z łożyskami i elementami z węglików spiekanych,
• napędzana szczotka czyszcząca taśmę,
• układ chłodzenia z obiegiem cieczy,
• bimetaliczna taśma tnąca,
• dokumentacja techniczno-ruchowa i deklaracja zgodności CE.

Wyposażenie opcjonalne

• rolki podawcze z regulacją wysokości do prowadzenia i podpierania materiału.

Dane techniczne

Maksymalne zakresy cięcia CORMAK H260SA

CORMAK H260SA – automatyczna piła taśmowa do metalu do powtarzalnej produkcji

CORMAK H260SA łączy automatyczne podawanie, programowanie serii i sztywne dwukolumnowe prowadzenie ramienia. Ta przecinarka taśmowa do metalu ogranicza ręczne czynności pomiędzy odcinkami, a hydrauliczne mocowanie i dotykowy panel ułatwiają przygotowanie kolejnych zleceń. Sprawdzi się jako przecinarka taśmowa do rur i profili oraz materiałów pełnych w zakładach wymagających powtarzalnego przygotowywania półfabrykatów. Wybierz H260SA i usprawnij podawanie, mocowanie oraz cięcie materiału do dalszej produkcji.
