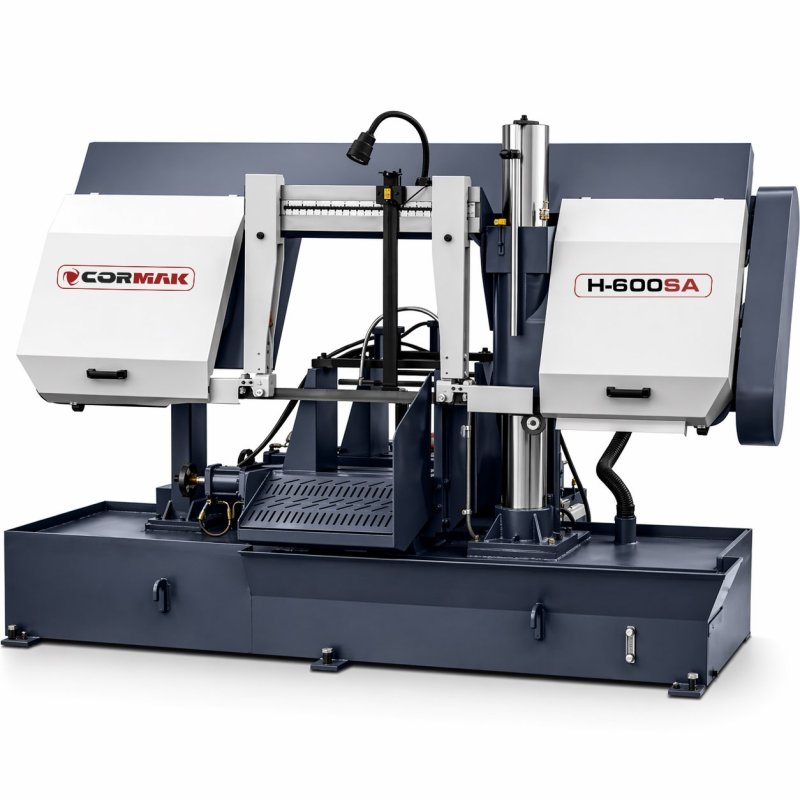

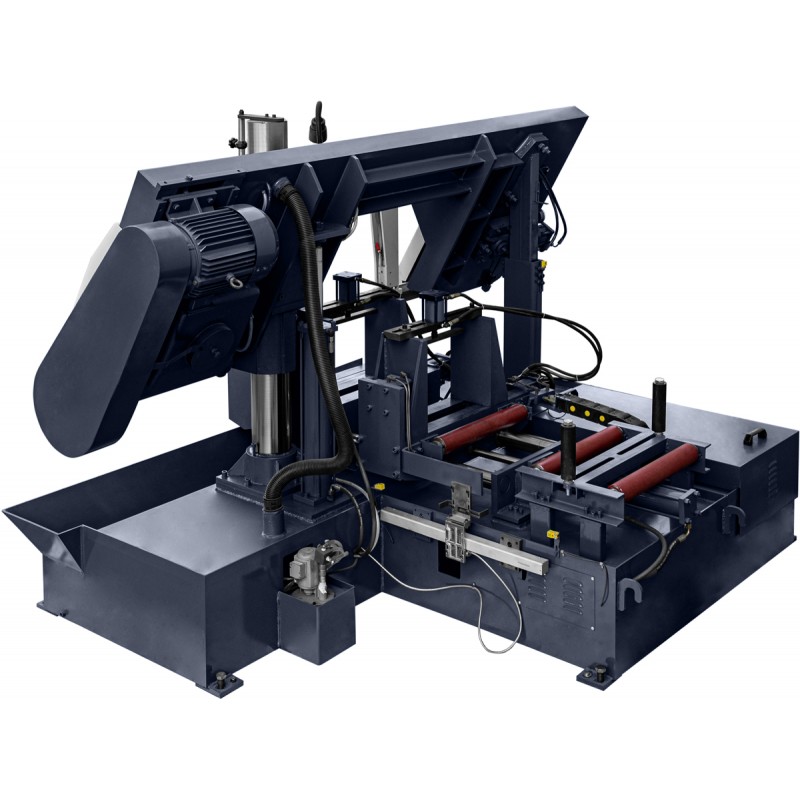

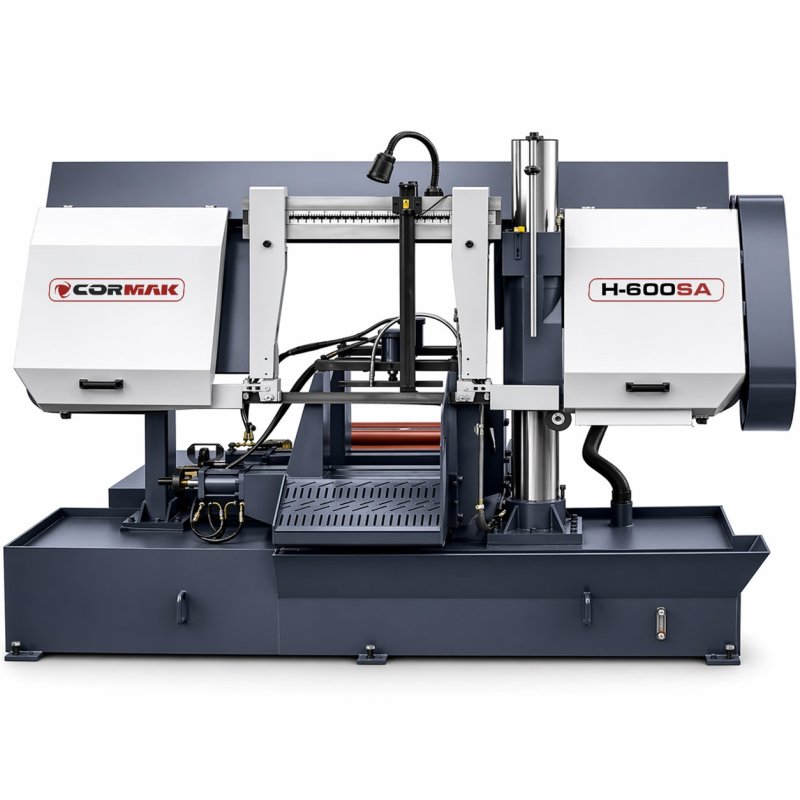

Automatyczna, kolumnowa przecinarka taśmowa, piła taśmowa do metalu CORMAK H600SA

Automatyczna przecinarka taśmowa CORMAK H600SA – cięcie pełnego materiału

Automatyczna przecinarka taśmowa CORMAK H600SA jest przeznaczona do przemysłowego cięcia pełnych materiałów o dużych przekrojach oraz pakietów profili i rur grubościennych. W zakładach obróbki metali etap cięcia poprzedza często toczenie, frezowanie lub inne operacje, do których potrzebne są odcinki wsadu o określonej długości. Odpowiednio dobrana przecinarka usprawnia organizację przygotowania materiału i przekazywanie półfabrykatów między stanowiskami produkcyjnymi.

H600SA łączy zakres cięcia 600 × 600 mm, napęd taśmy o mocy 5,5 kW, sterowanie PLC oraz automatyczne podawanie materiału. Takie zestawienie parametrów odpowiada potrzebom przedsiębiorstw, w których przygotowanie materiału o znacznych przekrojach stanowi regularny etap procesu produkcyjnego.

Zakres cięcia 600 × 600 mm – obróbka materiałów o dużych przekrojach

Maksymalny rozmiar cięcia wynosi 600 × 600 mm. Parametr ten ma podstawowe znaczenie przy doborze przecinarki do wymiarów przygotowywanego wsadu. Przy materiałach o niestandardowej geometrii należy uwzględnić również ich kształt i sposób ułożenia w przestrzeni cięcia.

Oprócz materiału pełnego przecinarka taśmowa do metalu znajduje zastosowanie przy cięciu pakietów profili i rur grubościennych. Gdy technologia dopuszcza cięcie pakietowe, odpowiednio zestawione elementy mogą być przecinane podczas wspólnej operacji. Ma to znaczenie przy przygotowywaniu partii odcinków kierowanych do kolejnych etapów produkcji.

Warunkiem prawidłowego przebiegu cięcia pakietowego jest właściwe rozmieszczenie i stabilne zamocowanie poszczególnych elementów. Dobór sposobu przygotowania pakietu powinien uwzględniać jego geometrię, wymiary oraz charakterystykę materiału.

Sterowanie PLC i automatyczny przesuw materiału do 500 mm

Sterownik PLC odpowiada za prowadzenie automatycznego cyklu pracy przecinarki. W połączeniu z mechanizmem podawania materiału wspiera realizację powtarzalnych operacji cięcia, ograniczając konieczność ręcznego przemieszczania wsadu.

Dla zakładów realizujących seryjne cięcie metalu oznacza to łatwiejszą organizację stanowiska i możliwość skoncentrowania pracy operatora na przygotowaniu materiału oraz nadzorowaniu procesu.

Maksymalny jednostkowy przesuw materiału wynosi 500 mm. Wartość ta określa największą deklarowaną odległość pojedynczego podania materiału, a nie maksymalną długość przecinanego detalu.

Parametr ma znaczenie podczas planowania powtarzalnych odcięć, ponieważ opisuje zakres pojedynczego ruchu mechanizmu podającego. Pozwala ocenić dopasowanie sposobu podawania do wymaganych długości półfabrykatów i organizacji kolejnych operacji technologicznych.

Napęd taśmy 5,5 kW i trzy prędkości cięcia

Silnik główny o mocy 5,5 kW odpowiada za napęd taśmy tnącej. Dobór warunków skrawania wymaga uwzględnienia mocy napędu, przekroju materiału, jego właściwości oraz rodzaju zastosowanego narzędzia.

Przecinarka oferuje trzy prędkości taśmy: 27, 45 i 69 m/min. Wybór jednej z dostępnych wartości umożliwia dostosowanie prędkości skrawania do charakterystyki obrabianego materiału i zaleceń dotyczących zastosowanej taśmy. Ma to szczególne znaczenie w zakładach przygotowujących wsad do różnych operacji produkcyjnych.

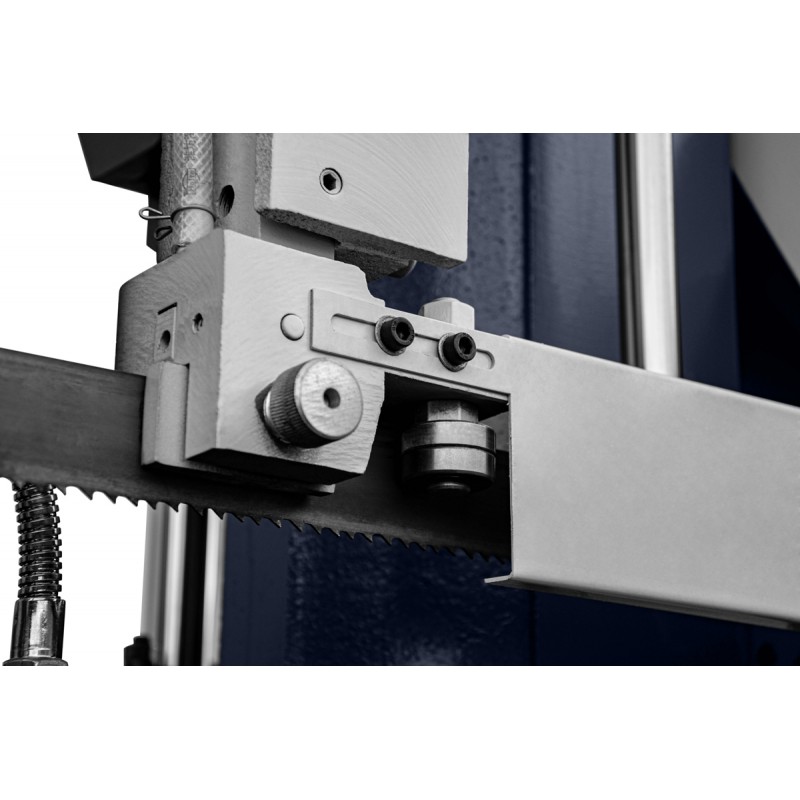

Wymiary taśmy tnącej wynoszą 6620 × 54 × 1,6 mm. Przy jej doborze istotne są nie tylko wymiary, ale również rodzaj oraz podziałka uzębienia. Odpowiednie dopasowanie uzębienia do przekroju i właściwości materiału wpływa na warunki pracy ostrzy oraz przebieg odprowadzania wiórów ze strefy skrawania.

Układ hydrauliczny i chłodzenie strefy skrawania

Przecinarka wyposażona jest w agregat hydrauliczny z silnikiem o mocy 1,5 kW oraz pompę chłodziwa o mocy 0,125 kW. Parametry te opisują odrębne układy, niezależnie od silnika głównego napędzającego taśmę tnącą.

Podczas cięcia dużych pełnych przekrojów dłuższy odcinek kontaktu zębów taśmy z materiałem zwiększa wymagania wobec chłodzenia i usuwania wiórów. Ciecz chłodząca wspomaga odprowadzanie ciepła powstającego w strefie skrawania.

Właściwe warunki chłodzenia, w połączeniu z odpowiednią prędkością taśmy i doborem uzębienia, stanowią ważny element prawidłowo przygotowanego procesu cięcia metalu.

CORMAK H600SA w przemysłowym przygotowaniu materiału

Przemysłowa przecinarka taśmowa CORMAK H600SA znajduje zastosowanie w przedsiębiorstwach, w których przygotowywanie półfabrykatów jest stałym etapem produkcji.

W zakładach wykonujących detale toczone i frezowane służy do przygotowywania odcinków materiału kierowanych do dalszej obróbki. W przedsiębiorstwach produkujących konstrukcje metalowe może być wykorzystywana do przecinania wsadu przeznaczonego na kolejne operacje technologiczne.

Przy doborze przecinarki do produkcji seryjnej warto zestawić typowe przekroje materiałów, wymagane długości odcinków i wielkości partii z dostępnym zakresem cięcia oraz parametrami podawania. Takie podejście ułatwia wybór wyposażenia odpowiadającego rzeczywistym potrzebom zakładu, zamiast opierania decyzji zakupowej wyłącznie na mocy silnika.

Parametry techniczne CORMAK H600SA

CORMAK H600SA to automatyczna przecinarka taśmowa do metalu przeznaczona przede wszystkim do przemysłowego cięcia materiałów o dużych przekrojach. Automatyczny cykl pracy i sterowanie PLC usprawniają seryjne cięcie materiału na odcinki o zadanej długości, wspierając wydajność i powtarzalność produkcji.
