Automatyczna kolumnowa przecinarka taśmowa CORMAK HR600SA

Automatyczna przecinarka taśmowa do metalu CORMAK HR600SA o konstrukcji kolumnowej jest przeznaczona do wydajnego cięcia elementów pełnych oraz profili. Konstrukcja została zaprojektowana z myślą o pracy seryjnej, w której duże znaczenie mają automatyzacja procesu, stabilne prowadzenie zespołu tnącego oraz ograniczenie udziału operatora w kolejnych cyklach cięcia.

Piła taśmowa do metalu CORMAK HR600SA może pracować w trybie manualnym oraz automatycznym. Sterownik PLC współpracujący z dotykowym panelem umożliwia ustawianie parametrów procesu, w tym liczby wykonywanych detali, ich wymiarów oraz prędkości taśmy. W trybie automatycznym przecinarka taśmowa realizuje kolejne etapy cyklu – od zamocowania materiału i jego podania na określoną długość po wykonanie cięcia oraz powrót zespołu tnącego.

Najważniejsze zalety przecinarki taśmowej CORMAK HR600SA

• automatyczny cykl cięcia przeznaczony do produkcji seryjnej,
• możliwość pracy w trybie manualnym i automatycznym,
• sterownik PLC z ekranem dotykowym ułatwiający ustawianie parametrów pracy,
• kolumnowa konstrukcja zapewniająca wysoką sztywność zespołu tnącego,
• hydrauliczny system podawania materiału,
• skok podajnika wynoszący 500 mm,
• możliwość cięcia pakietowego dzięki górnemu dociskowi imadła,
• głowica skrętna z regulacją kąta od 0° do 60°,
• trzy prędkości taśmy: 27 / 45 / 69 m/min,
• układ chłodzenia oraz szczotka oczyszczająca taśmę podczas pracy,
• automatyczne zatrzymanie przecinarki w przypadku zerwania taśmy tnącej.

Automatyczny cykl pracy

Jedną z kluczowych cech automatycznej piły taśmowej CORMAK HR600SA jest możliwość prowadzenia procesu cięcia w cyklu automatycznym. Po ustawieniu wymaganych parametrów przecinarka realizuje kolejno zamocowanie materiału, jego przesunięcie na określony wymiar, wykonanie cięcia oraz powrót zespołu tnącego. Rozwiązanie to usprawnia wykonywanie większych partii jednakowych detali i ogranicza konieczność wykonywania kolejnych czynności ręcznie przez operatora.

Hydrauliczny system podawania materiału współpracuje z układem sterowania przecinarki, umożliwiając realizację powtarzalnych cykli produkcyjnych. Maksymalny skok podajnika wynosi 500 mm.

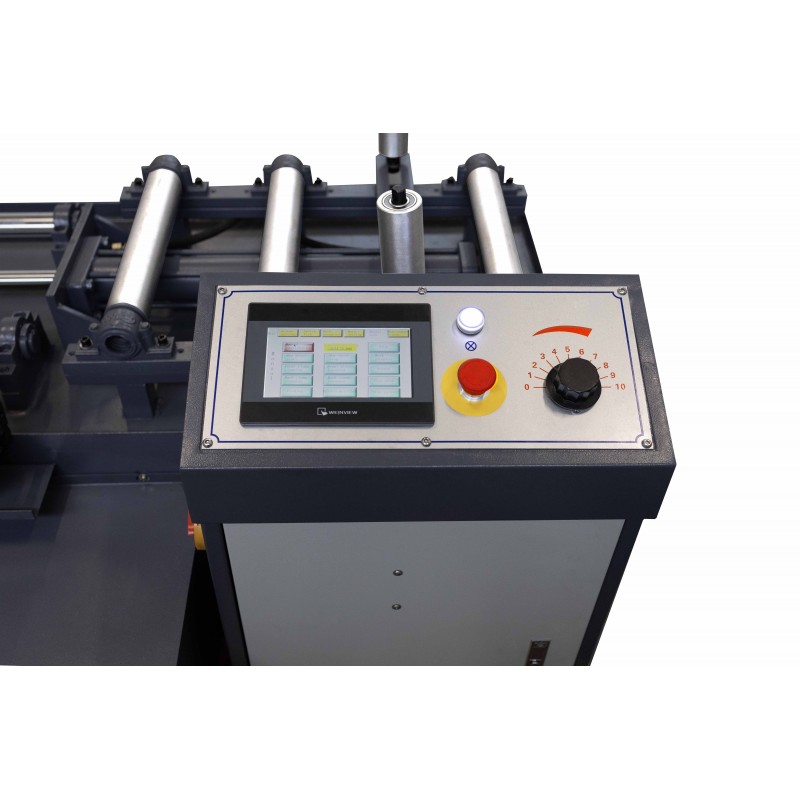

Sterowanie PLC i panel dotykowy

Przecinarka taśmowa do metalu CORMAK HR600SA wyposażona jest w sterownik PLC oraz dotykowy panel sterowania. Z poziomu pulpitu operator może kontrolować najważniejsze parametry związane z realizowanym procesem, m.in. liczbę wykonywanych elementów, ustawiony wymiar detalu oraz prędkość pracy taśmy.

Możliwość przełączania między trybem manualnym i automatycznym pozwala wykorzystać piłę taśmową CORMAK HR600SA zarówno podczas pojedynczych operacji, jak i w powtarzalnej produkcji seryjnej.

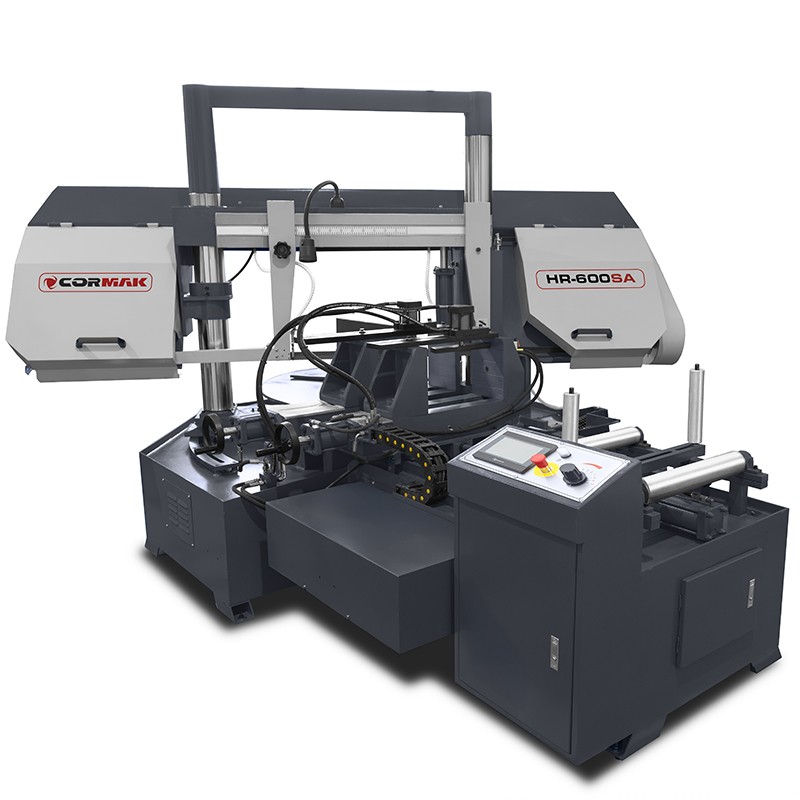

Sztywna konstrukcja kolumnowa

Kolumnowa przecinarka taśmowa CORMAK HR600SA została zbudowana z myślą o obróbce dużych przekrojów materiału. Masywna konstrukcja korpusu oraz sztywna rama zespołu tnącego zapewniają stabilne warunki prowadzenia taśmy podczas pracy.

Korpus wykonany z odlewu żeliwnego osadzono na sztywnej konstrukcji płytowej. Masa przecinarki wynosząca 3600 kg dodatkowo podkreśla przemysłowy charakter przecinarki i jej przeznaczenie do wymagających procesów produkcyjnych.

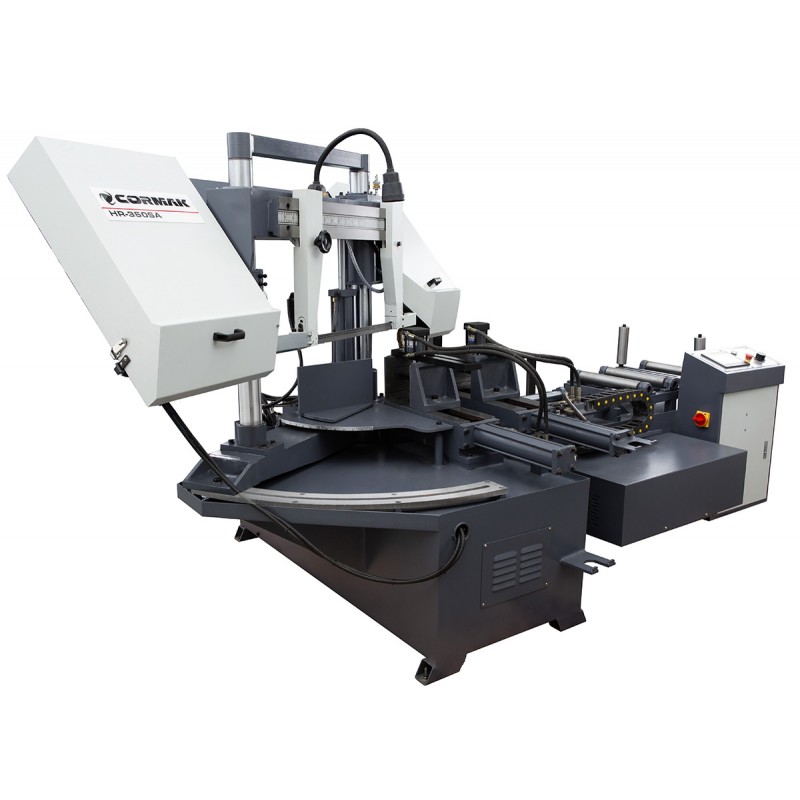

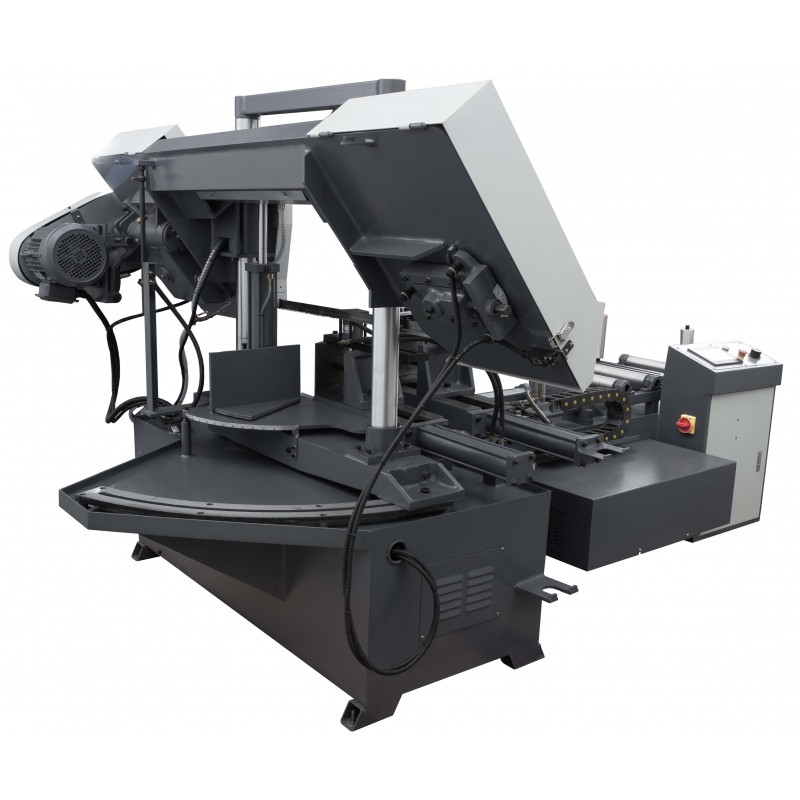

Cięcie pod kątem od 0° do 60°

Dużym atutem przecinarki taśmowej do metalu CORMAK HR600SA jest skrętna głowica umożliwiająca płynną regulację kąta cięcia w zakresie od 0° do 60°. Rozwiązanie zwiększa zakres zastosowań przecinarki i umożliwia wykonywanie zarówno prostych cięć poprzecznych, jak i elementów wymagających cięcia pod kątem.

Regulacja kąta może być wykorzystywana podczas pracy w cyklu automatycznym oraz półautomatycznym.

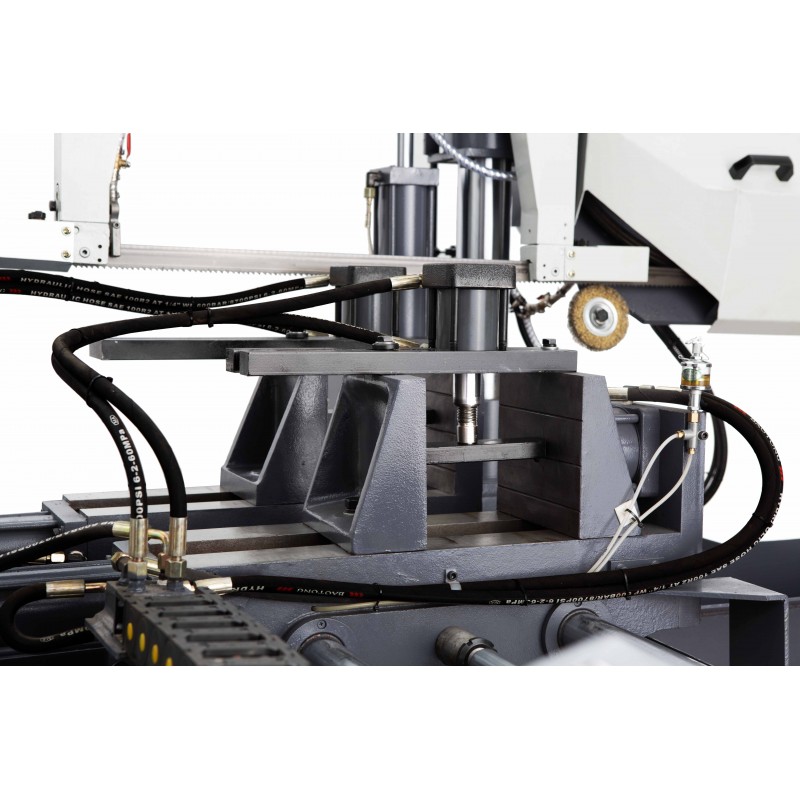

Cięcie dużych przekrojów i pakietów materiału

Automatyczna piła taśmowa do metalu CORMAK HR600SA oferuje zakres cięcia wynoszący Ø600 mm lub 750 × 650 mm, dzięki czemu może być wykorzystywana do obróbki dużych elementów pełnych i profili. Górny docisk imadła umożliwia również cięcie pakietowe, co jest szczególnie przydatne przy produkcji większych serii elementów o jednakowych wymiarach.

Taśma tnąca i prędkości pracy

Automatyczna przecinarka taśmowa do metalu wykorzystuje taśmę o wymiarach 6600 × 41 × 1,3 mm. Do dyspozycji są trzy prędkości cięcia:

• 27 m/min,
• 45 m/min,
• 69 m/min.

Możliwość wyboru prędkości pozwala dostosować pracę przecinarki do charakteru prowadzonego procesu oraz rodzaju obrabianego materiału. Układ chłodzenia wspomaga proces skrawania, natomiast szczotka czyszcząca usuwa pozostałości z taśmy podczas pracy.

Zastosowanie automatycznej przecinarki HR600SA

Automatyczna piła taśmowa do metalu CORMAK HR600SA jest przeznaczona przede wszystkim do zastosowań przemysłowych oraz produkcji seryjnej. Duży zakres cięcia, automatyczne podawanie materiału oraz konstrukcja kolumnowa sprawiają, że przecinarka taśmowa może być wykorzystywana przy przygotowaniu dużych elementów i półfabrykatów do dalszej obróbki.

Przecinarka taśmowa sprawdzi się szczególnie w:

• zakładach produkcyjnych,
• firmach zajmujących się obróbką metalu,
• produkcji konstrukcji stalowych,
• centrach przygotowania materiału,
• produkcji seryjnej elementów ciętych na określony wymiar,
• cięciu prętów, profili oraz elementów pełnych,
• procesach wymagających cięcia pakietowego.

Dane techniczne CORMAK HR600SA

CORMAK HR600SA – automatyzacja cięcia dużych elementów

Automatyczna przecinarka taśmowa CORMAK HR600SA łączy duży zakres cięcia z automatycznym podawaniem materiału, sterowaniem PLC oraz stabilną konstrukcją kolumnową. Możliwość pracy w cyklu automatycznym usprawnia wykonywanie powtarzalnych serii, a głowica skrętna zwiększa możliwości obróbki o cięcie pod kątem do 60°. To rozwiązanie przeznaczone do profesjonalnych procesów produkcyjnych, w których liczą się wydajność, powtarzalność oraz możliwość obróbki materiałów o dużych przekrojach.
