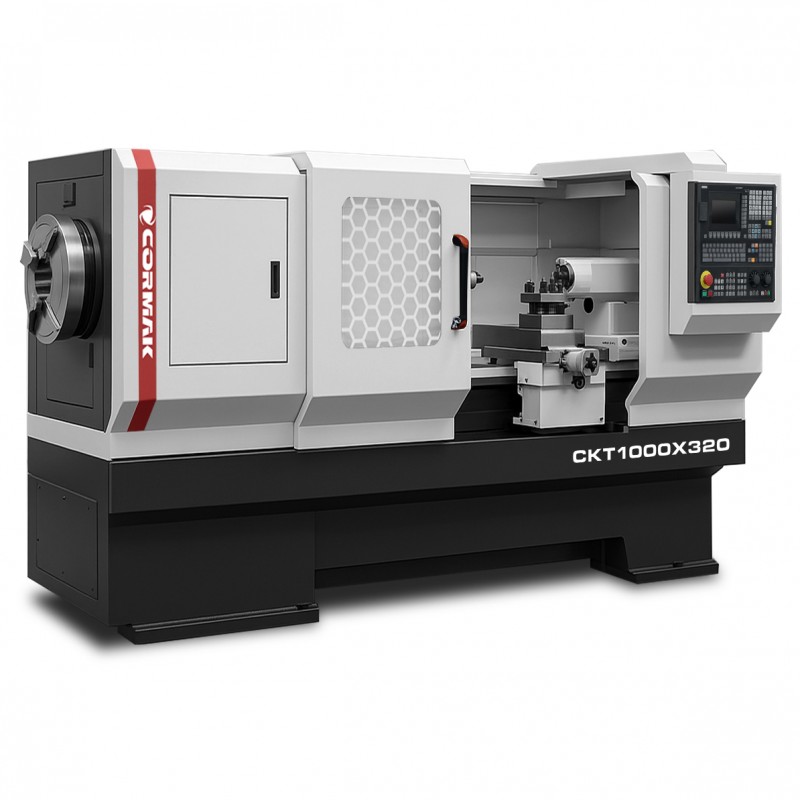

Tornio CNC per tubi CKT1000X2000 passaggio mandrino 320 mm – precisione ed efficienza nella lavorazione del metallo

Tornio CNC per tubi CKT1000X2000 passaggio mandrino 320 mm è un tornio CNC avanzato progettato per la lavorazione precisa di tubi e particolari metallici in ambienti industriali esigenti. Dotato di controllo SIEMENS SINUMERIK 808D e di una struttura massiccia, offre precisione, efficienza e affidabilità eccezionali nelle applicazioni industriali.

Punti di forza principali del tornio CNC per tubi CKT1000X2000 passaggio mandrino 320 mm

Tornio CNC per tubi CKT1000X2000 passaggio mandrino 320 mm unisce tecnologia avanzata e struttura robusta, garantendo agli utenti vantaggi concreti nei processi produttivi. I suoi principali vantaggi includono:

• Ampia area di lavoro: Distanza tra le punte 2000 mm, diametro massimo di rotazione del pezzo 1000 mm e sopra il carrello 620 mm consentono la lavorazione di pezzi di grandi dimensioni, come tubi, alberi e flange, ideali per l’industria petrolifera, del gas e meccanica.
• Alta precisione: Ripetibilità degli assi X/Z pari a 0.012/0.02 mm e 0.025 mm garantisce un’eccellente qualità delle superfici lavorate, anche con geometrie complesse.
• Passaggio mandrino ottimale: Il passaggio mandrino 320 mm (OPTION* 270 mm) e la gamma di velocità 22-300 giri/min con motore da 11kW consentono una lavorazione efficiente di tubi e particolari in materiali duri, come acciaio inox, leghe di titanio o di nichel.
• Stabilità eccezionale: La macchina dal peso di 8000 kg con corpo massiccio riduce al minimo le vibrazioni, assicurando stabilità durante le operazioni di tornitura intensive.
• Dinamica di avanzamento: La velocità di rapido degli assi X/Z 4/8 m/min e la corsa massima degli assi 1850/620 mm riducono il tempo ciclo produttivo, aumentando l’efficienza.
• Flessibilità di configurazione: OPTION* come controllo Fanuc, mandrino idraulico, lunette o torretta a 6 o 8 utensili consentono di adattare la macchina alle specifiche esigenze dell’utilizzatore.
• Utilizzo intuitivo: Il controllo SIEMENS SINUMERIK 808D con interfaccia semplice e compatibilità con sistemi CAD/CAM semplifica la programmazione e l’uso, riducendo i tempi di formazione degli operatori.
• Economicità: Le dimensioni 5307x2040x1855 mm e l’efficiente motore 11kW riducono il consumo energetico, abbattendo i costi di esercizio nel lungo periodo.
• Versatilità di applicazione: Possibilità di lavorare tubi, alberi, flange e altri particolari in un unico ciclo produttivo, dai metalli leggeri fino alle leghe ad alta durezza.
• Sistema di raffreddamento avanzato: Il sistema di raffreddamento standard garantisce un’efficace dissipazione del calore, prolungando la durata degli utensili e migliorando la qualità della lavorazione.
• Durata e affidabilità: Componenti di alta qualità e struttura robusta assicurano una lunga vita utile della macchina, anche in condizioni di lavoro intensive.
• Sicurezza di lavoro: La macchina soddisfa le norme di sicurezza europee, confermate dalla dichiarazione di conformità CE, garantendo affidabilità e sicurezza nell’ambiente produttivo.
• Facilità di integrazione: La compatibilità con sistemi di automazione e software CAD/CAM consente un’integrazione senza problemi nelle linee di produzione.

Tornio CNC per metallo CKT1000X2000 passaggio mandrino 320 mm è la soluzione ideale per gli impianti produttivi che richiedono una macchina affidabile e precisa per la lavorazione di pezzi di grandi dimensioni e tubi.

Struttura e tecnologia del tornio CNC per tubi CKT1000X2000

Tornio CNC per tubi CKT1000X2000 passaggio mandrino 320 mm è stato progettato per garantire durata, precisione e facilità d’uso. I componenti principali includono:

Struttura e bancale

Il corpo massiccio della macchina e l’ampio bancale garantiscono elevata rigidità e smorzamento delle vibrazioni. La distanza tra le punte di 2000 mm e il diametro massimo di rotazione del pezzo di 1000 mm consentono la lavorazione di pezzi di grandi dimensioni, come tubi e alberi, mantenendo un’elevata stabilità.

Mandrino e azionamento

Il mandrino con passaggio di 320 mm (OPTION* 270 mm) e gamma di velocità 22-300 giri/min, azionato da un motore da 11kW, garantisce un’elevata efficienza di taglio. Il mandrino standard autocentrante a 4 griffe da 630 mm (OPTION* a 3 griffe da 400 mm) assicura un serraggio stabile dei pezzi.

Guide e azionamenti

Le guide lineari e i precisi servoazionamenti assicurano un movimento fluido sugli assi X/Z (corsa 1850/620 mm) con velocità di rapido 4/8 m/min, riducendo al minimo gli errori di posizionamento e garantendo un’elevata dinamica di lavoro.

Sistema di controllo

Il controllo standard SIEMENS SINUMERIK 808D (OPTION* SIEMENS SINUMERIK 828D o Fanuc Oi-TF) consente una programmazione precisa e l’ottimizzazione dei processi di lavorazione. Il pannello di controllo compatto con grado di protezione IP65 garantisce affidabilità in condizioni d’officina difficili, mentre l’interfaccia RS-232 facilita l’integrazione con i sistemi CAD/CAM.

Precisione ed efficienza operativa

Tornio industriale CKT1000X2000 passaggio mandrino 320 mm offre elevata precisione grazie al controllo CNC avanzato e alla struttura robusta. La ripetibilità degli assi X/Z pari a 0.012/0.02 mm e 0.025 mm, unita alla velocità di avanzamento 4/8 m/min, consente di ottimizzare i percorsi utensile, riducendo il tempo ciclo e aumentando l’efficienza. Il potente motore da 11kW rende la macchina ideale per la lavorazione di pezzi di grandi dimensioni nella produzione in serie e unitaria.

Applicazioni del tornio CNC per tubi CKT1000X2000

Tornio CNC per metallo CKT1000X2000 passaggio mandrino 320 mm trova impiego in settori esigenti, quali:

• Industria petrolifera e del gas: Lavorazione di tubi, flange e raccordi di grande diametro.
• Industria meccanica: Produzione di alberi, bussole ed elementi strutturali.
• Costruzione di macchine: Tornitura di componenti di precisione per macchine e apparecchiature industriali.
• Settore energetico: Lavorazione di particolari come elementi di turbine e alberi di trasmissione.
• Officine di produzione: Realizzazione di commesse unitarie e in serie che richiedono elevata precisione e flessibilità.

Grazie all’ampio passaggio del mandrino e alle avanzate opzioni di configurazione, il tornio CNC è una scelta eccellente per medie e grandi aziende di produzione.

Controlli CNC – SIEMENS SINUMERIK 808D, SIEMENS SINUMERIK 828D e Fanuc Oi-TF

Il TORNIO CNC PER TUBI CORMAK CKT1000x2000 è dotato di sistemi di controllo professionali di rinomati produttori SIEMENS, Fanuc e GSK. Garantiscono precisione, affidabilità e flessibilità di adattamento a diverse esigenze produttive, dalle operazioni semplici ai processi di lavorazione complessi.

SIEMENS SINUMERIK 808D – controllo CNC compatto per applicazioni di base

SIEMENS SINUMERIK 808D è un controllo CNC economico dedicato a torni e fresatrici di classe base, ideale per piccole e medie officine. Le sue caratteristiche principali sono:

• Utilizzo intuitivo: L’interfaccia grafica e la funzione Teach-In facilitano la programmazione, riducendo al minimo i tempi di apprendimento degli operatori.
• Elevata affidabilità: Struttura robusta resistente a polvere e umidità, che assicura stabilità in condizioni difficili d’officina.
• Compatibilità: Dedicato a macchine con requisiti standard, con facile integrazione dei servoazionamenti SIEMENS.
• Ottimizzazione dei costi: Basso consumo energetico e minime esigenze di manutenzione, ideale per utenti CNC alle prime esperienze.

Controlli CNC – SIEMENS e Fanuc

TORNIO CNC PER TUBI CORMAK CKT1000x2000 offre sistemi di controllo CNC avanzati, come SIEMENS SINUMERIK 808 Advanced, SIEMENS SINUMERIK 828D e Fanuc Oi-TF, che garantiscono precisione, affidabilità e facilità d’uso:

SIEMENS SINUMERIK 808 Advanced

• Interfaccia intuitiva: Facile da usare, ideale per officine più piccole e utenti meno esperti.
• Affidabilità: Struttura robusta resistente alle difficili condizioni industriali.
• Economicità: Dedicato alle applicazioni base di tornitura e fresatura.

SIEMENS SINUMERIK 828D

• Elevata potenza di calcolo: Consente lavorazioni dinamiche e la gestione di cicli complessi.
• Integrazione con CAD/CAM: Facilita la collaborazione con il software di progettazione.
• Funzioni avanzate: Ottimizzazione dei percorsi utensile e possibilità di espansione con moduli aggiuntivi.

Fanuc Oi-TF

• Stabilità: Affidabilità nella produzione in serie e nel lavoro prolungato.
• Cicli di tornitura avanzati: Ideale per operazioni di taglio precise, come filettatura e gole.
• Utilizzo intuitivo: L’interfaccia chiara accelera la programmazione.

Manuale utente

SIEMENS SINUMERIK 828/840

Scarica il manuale

SIEMENS SINUMERIK 808

Scarica il manuale

Parametri tecnici

Dotazione standard

• Controllo SIEMENS SINUMERIK 808D
• 2 x mandrino manuale autocentrante a 4 griffe 630 mm
• Torretta portautensili a 4 posizioni
• Set completo di griffe
• Contropunta manuale
• Sistema di raffreddamento
• Sistema di lubrificazione automatica della trasmissione e delle guide
• Illuminazione alogena 24V
• manuale utente
• Dichiarazione di conformità CE

Dotazione opzionale*

• Passaggio mandrino 270 mm
• Torretta a 6 e 8 utensili
• Volantini manuali
• Mandrino autocentrante a 3 griffe 400 mm
• Mandrino + contropunta idraulica
• Controllo: Fanuc, SIEMENS SINUMERIK 828D
• Lunetta fissa + lunetta mobile

*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.

Perché scegliere CORMAK?

In qualità di produttore di macchine CNC, CORMAK fornisce soluzioni affidabili per l’industria. I nostri torni CNC per metallo soddisfano i più elevati standard qualitativi, dispongono di certificazioni di sicurezza europee e sono supportati da un servizio professionale. Grazie a un team di specialisti, offriamo supporto tecnico completo e consulenza.

• Esperienza: 16 anni di esperienza nell’assistenza dei controlli CNC Siemens.
• Qualità: Macchine conformi alle norme di sicurezza europee.
• Supporto: Consulenza professionale e rapido servizio di assistenza in garanzia e post-garanzia.

Scegliendo un tornio industriale CORMAK, investi in precisione, affidabilità ed efficienza a lungo termine per la tua produzione.

Ordina oggi stesso il tornio CNC per tubi CKT1000X2000 passaggio mandrino 320 mm!

Aumenta l’efficienza e la precisione della tua produzione con il tornio CNC per tubi CKT1000X2000 passaggio mandrino 320 mm. Contatta il nostro team per ricevere informazioni dettagliate, un’offerta personalizzata o fissare una presentazione della macchina.
