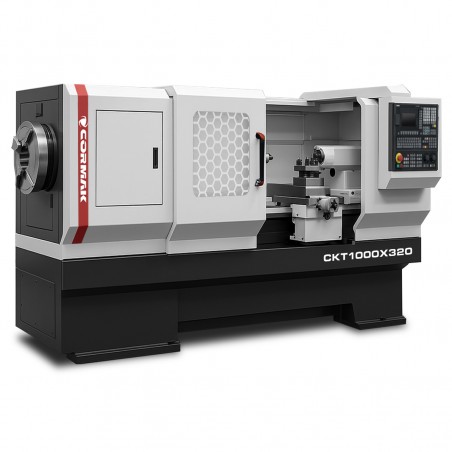

Tornio CNC per tubi CKT1000x1500 foro mandrino 320 mm – affidabilità nella lavorazione di grandi dimensioni

Tornio CNC per tubi CKT1000x1500 foro mandrino 320 mm è un tornio CNC avanzato progettato per la lavorazione precisa di tubi e particolari di grande diametro in ambienti industriali impegnativi. Grazie al controllo SIEMENS SINUMERIK 808D e alla struttura solida, offre precisione, produttività e versatilità eccezionali.

Punti di forza principali del tornio CNC per tubi CKT1000x1500 foro mandrino 320 mm

Tornio CNC per tubi CKT1000x1500 foro mandrino 320 mm unisce tecnologia moderna e struttura massiccia, garantendo agli utenti vantaggi significativi nei processi produttivi. I suoi principali punti di forza comprendono:

• Ampia area di lavoro: La distanza tra le punte 1500 mm, il diametro massimo di rotazione del pezzo 1000 mm e sopra il carrello 620 mm consentono la lavorazione di grandi tubi e particolari, ideali per l’industria petrolifera, del gas e navale.
• Eccezionale foro mandrino: Il foro mandrino 320 mm (OPTION* 270 mm) consente la lavorazione di tubi di grande diametro, garantendo flessibilità nella realizzazione di progetti complessi.
• Alta precisione: La ripetibilità degli assi X/Z a livello di 0.012/0.02 mm e 0.025 mm garantisce un’eccellente qualità delle superfici lavorate, anche con geometrie complesse.
• Azionamento potente: Il motore da 11 kW e il range di velocità del mandrino 22-300 giri/min (2 gamme) consentono una lavorazione efficiente di materiali duri, come acciaio, leghe di titanio o leghe di nichel.
• Stabilità della struttura: Il peso della macchina 7500 kg e il corpo massiccio assicurano la minimizzazione delle vibrazioni, contribuendo alla stabilità e alla precisione durante le operazioni di tornitura intensive.
• Dinamica di avanzamento: La velocità di avanzamento rapido degli assi X/Z 4/8 m/min e la corsa massima degli assi 1350/620 mm riducono il tempo ciclo, aumentando la produttività.
• Flessibilità di configurazione: Opzioni come controllo Fanuc o SIEMENS SINUMERIK 828D, autocentrante idraulico, lunette o torretta a 6 o 8 utensili consentono di adattare la macchina alle esigenze specifiche dell’utilizzatore.
• Utilizzo intuitivo: Il controllo SIEMENS SINUMERIK 808D con interfaccia semplice e compatibilità con sistemi CAD/CAM semplifica la programmazione e l’utilizzo, riducendo i tempi di formazione degli operatori.
• Economicità: Le dimensioni 5307x2040x1855 mm e l’efficiente motore da 11 kW minimizzano il consumo energetico, riducendo i costi di esercizio nel lungo periodo.
• Versatilità di applicazione: Possibilità di lavorare tubi, alberi, flange e altri particolari in un unico ciclo produttivo, dai metalli leggeri alle leghe ad alta durezza.
• Sistema di raffreddamento avanzato: Il sistema di raffreddamento standard assicura un’efficace dissipazione del calore, prolungando la vita degli utensili e migliorando la qualità della lavorazione.

Tornio CNC per metallo CKT1000x1500 foro mandrino 320 mm è una scelta eccellente per gli stabilimenti produttivi che richiedono una macchina affidabile e precisa per la lavorazione di particolari e tubi di grandi dimensioni.

Struttura e tecnologia del tornio CNC per tubi CKT1000x1500

Tornio CNC per tubi CKT1000x1500 foro mandrino 320 mm è stato progettato pensando a durata, precisione e facilità d’uso. I componenti chiave comprendono:

Struttura e bancale

Il corpo massiccio della macchina e l’ampio bancale assicurano eccezionale rigidità e smorzamento delle vibrazioni. La distanza tra le punte 1500 mm e il diametro massimo di rotazione del pezzo 1000 mm consentono la lavorazione di grandi particolari, come tubi e alberi, mantenendo elevata stabilità.

Mandrino e azionamento

Il mandrino con foro passante 320 mm (OPTION* 270 mm) e range di velocità 22-300 giri/min, azionato da un motore da 11 kW, garantisce elevata efficienza di taglio. L’autocentrante standard a 4 griffe 630 mm (OPTION* autocentrante a 3 griffe 400 mm) garantisce un bloccaggio sicuro di particolari di grandi dimensioni.

Guide e azionamenti

Le guide lineari e gli azionamenti servo di precisione assicurano un movimento fluido sugli assi X/Z (corsa 1350/620 mm) con velocità di avanzamento rapido 4/8 m/min, riducendo al minimo gli errori di posizionamento e garantendo un’elevata dinamica di lavoro.

Sistema di controllo

Il controllo standard SIEMENS SINUMERIK 808D (OPTION* SIEMENS SINUMERIK 828D o Fanuc Oi-TF) consente la programmazione precisa e l’ottimizzazione dei processi di lavorazione. Il pannello di controllo compatto con grado di protezione IP65 garantisce affidabilità in difficili condizioni di officina, mentre l’interfaccia RS-232 facilita l’integrazione con i sistemi CAD/CAM.

Precisione ed efficienza di lavoro

Il tornio industriale CKT1000x1500 foro mandrino 320 mm offre elevata precisione grazie al controllo CNC avanzato e alla struttura solida. La ripetibilità degli assi X/Z a livello di 0.012/0.02 mm e 0.025 mm, unita alla velocità di avanzamento 4/8 m/min, consente l’ottimizzazione dei percorsi utensile, riducendo il tempo ciclo e aumentando la produttività. Il potente motore da 11 kW rende la macchina ideale per la lavorazione di grandi particolari nella produzione in serie e unitaria.

Applicazione del tornio CNC per tubi CKT1000x1500

Tornio CNC per metallo CKT1000x1500 foro mandrino 320 mm trova applicazione in settori esigenti, quali:

• Industria petrolifera e del gas: Lavorazione di tubi di grande diametro, flange e raccordi.
• Industria meccanica: Produzione di alberi, boccole ed elementi strutturali.
• Industria navale: Tornitura di grandi particolari, come alberi di trasmissione ed elementi strutturali.
• Industria energetica: Lavorazione di componenti di turbine, alberi e altri elementi ad alta precisione.
• Officine di produzione: Realizzazione di commesse unitarie e in serie che richiedono flessibilità e precisione.

Grazie all’ampio foro mandrino e alle opzioni avanzate di configurazione, il tornio CNC è una scelta eccellente per gli stabilimenti produttivi di medie e grandi dimensioni.

Controlli CNC – SIEMENS SINUMERIK 808D, SIEMENS SINUMERIK 828D e Fanuc Oi-TF

TORNIO CNC PER TUBI CORMAK CKT1000 è dotato di sistemi di controllo professionali di rinomati produttori Siemens, Fanuc e GSK. Garantiscono precisione, affidabilità e flessibilità di adattamento ai diversi requisiti produttivi, dalle operazioni semplici ai processi di lavorazione complessi.

SIEMENS SINUMERIK 808D – controllo CNC compatto per applicazioni di base

SIEMENS SINUMERIK 808D è un controllo CNC economico dedicato a torni e fresatrici di classe base, ideale per piccole e medie aziende. Le sue caratteristiche principali sono:

• Utilizzo intuitivo: L’interfaccia grafica e la funzione Teach-In facilitano la programmazione, riducendo al minimo il tempo di apprendimento degli operatori.
• Alta affidabilità: Struttura resistente a polvere e umidità, che garantisce stabilità in difficili condizioni di officina.
• Compatibilità: Dedicato a macchine con requisiti standard, con facile integrazione degli azionamenti servo SIEMENS.
• Ottimizzazione dei costi: Basso consumo energetico e requisiti minimi di manutenzione, ideale per utenti CNC principianti.

Controlli CNC – Siemens e Fanuc

TORNIO CNC PER TUBI CORMAK CKT1000 offre avanzati sistemi di controllo CNC, come SIEMENS SINUMERIK 808 Advanced, SIEMENS SINUMERIK 828D e Fanuc Oi-TF, che garantiscono precisione, affidabilità e facilità d’uso:

SIEMENS SINUMERIK 808 Advanced

• Interfaccia intuitiva: Semplice da usare, ideale per officine più piccole e utenti principianti.
• Affidabilità: Struttura resistente alle difficili condizioni industriali.
• Economicità: Dedicato alle applicazioni base di tornitura e fresatura.

SIEMENS SINUMERIK 828D

• Elevata potenza di calcolo: Consente lavorazioni dinamiche e la gestione di cicli complessi.
• Integrazione con CAD/CAM: Facilita la collaborazione con il software di progettazione.
• Funzioni avanzate: Ottimizzazione dei percorsi utensile e possibilità di espansione con moduli aggiuntivi.

Fanuc Oi-TF

• Stabilità: Affidabilità nella produzione in serie e nel lavoro a lungo termine.
• Cicli di tornitura avanzati: Ideale per operazioni di taglio precise, come la tornitura di filetti e la scanalatura.
• Utilizzo intuitivo: L’interfaccia chiara accelera la programmazione.

SIEMENS SINUMERIK 828/840

Scarica il manuale utente

SIEMENS SINUMERIK 808

Scarica il manuale utente

Parametri tecnici

Dotazione standard

• Controllo SIEMENS SINUMERIK 808D
• 2 x autocentrante manuale per tornio a 4 griffe 630 mm
• Torretta portautensili a 4 posizioni
• Set completo di griffe
• Contropunta manuale
• Sistema di raffreddamento
• Sistema di lubrificazione automatica della trasmissione e delle guide
• Illuminazione alogena 24V
• manuale utente
• certificazione CE

Dotazione opzionale*

• Foro mandrino 270 mm
• Torretta a 6 e 8 utensili
• Volantini manuali
• Autocentrante a 3 griffe 400 mm
• Autocentrante + contropunta idraulica
• Controllo: Fanuc, SIEMENS SINUMERIK 828D
• Lunetta fissa + lunetta mobile

Ordina oggi stesso il tornio CNC per tubi CKT1000x1500 foro mandrino 320 mm!

Aumenta la produttività e la precisione della tua produzione con il tornio CNC per tubi CKT1000x1500 foro mandrino 320 mm. Contatta il nostro team per ottenere informazioni dettagliate, un’offerta personalizzata o per fissare una presentazione della macchina.

Contattaci!

*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.
