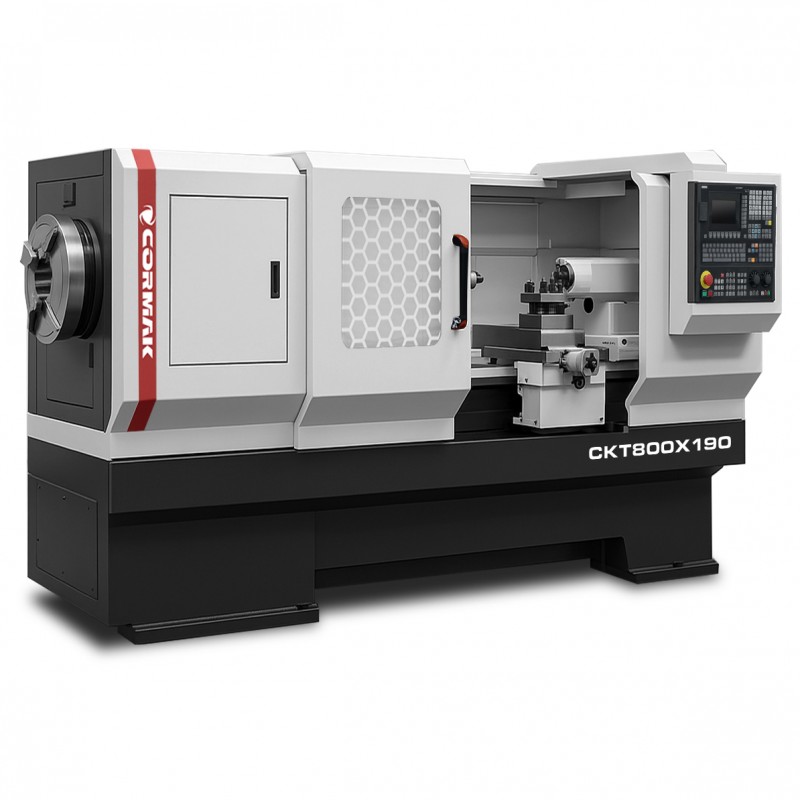

Tornio CNC per tubi CKT800x1500 passaggio mandrino 130 mm – precisione nella lavorazione del metallo

Tornio CNC per tubi CKT800x1500 passaggio mandrino 130 mm è un avanzato tornio a controllo numerico progettato per la lavorazione precisa di tubi e particolari metallici in ambienti industriali esigenti. Dotato di controllo SIEMENS SINUMERIK 808D e di una struttura solida, garantisce alta produttività, precisione e versatilità.

Punti di forza principali del tornio CNC per tubi CKT800x1500 passaggio mandrino 130 mm

Tornio CNC per tubi CKT800x1500 passaggio mandrino 130 mm unisce tecnologia moderna e struttura massiccia, offrendo agli utilizzatori vantaggi significativi nei processi produttivi. I principali vantaggi includono:

• Ampia area di lavoro: La distanza tra le punte di 1500 mm, il diametro massimo di tornitura di 800 mm e sopra il carrello di 420 mm consentono la lavorazione di grandi particolari e tubi, ideali per l’industria meccanica ed energetica.
• Alta precisione: La ripetibilità degli assi X/Z pari a 0.012/0.02 mm e 0.025 mm garantisce un’eccellente qualità delle superfici lavorate, anche con geometrie complesse.
• Passaggio mandrino ottimale: Il passaggio mandrino di 130 mm (OPTION* 220 mm) e il range di velocità di rotazione di 22-800 giri/min con motore da 11 kW consentono una lavorazione efficiente di tubi e particolari in materiali duri, come acciaio o leghe di titanio.
• Stabilità eccezionale: La macchina del peso di 4500 kg con corpo massiccio riduce al minimo le vibrazioni, garantendo stabilità durante operazioni di tornitura intensive.
• Dinamica di avanzamento: La velocità di rapido degli assi X/Z di 4/8 m/min e la corsa massima degli assi di 420/1350 mm riducono il tempo ciclo produttivo, aumentando l’efficienza.
• Flessibilità di configurazione: Opzioni come controllo Fanuc, mandrino idraulico, lunette o passaggio mandrino maggiore permettono di adattare la macchina a requisiti specifici.
• Uso intuitivo: Il controllo SIEMENS SINUMERIK 808D con interfaccia semplice e compatibilità con sistemi CAD/CAM facilita la programmazione e l’utilizzo.
• Economicità: Le dimensioni di 4307x2040x1855 mm e l’efficiente motore da 11 kW riducono il consumo energetico, abbassando i costi di esercizio.
• Versatilità applicativa: Possibilità di lavorare tubi, alberi, flange e altri particolari in un unico ciclo produttivo, dai metalli leggeri alle leghe ad alta durezza.
• Sistema di raffreddamento avanzato: Il sistema di raffreddamento standard assicura un’efficace dissipazione del calore, prolungando la durata degli utensili e migliorando la qualità della lavorazione.

Tornio CNC per metallo CKT800x1500 passaggio mandrino 130 mm è la soluzione ideale per gli impianti produttivi alla ricerca di una macchina affidabile, precisa ed efficiente per la lavorazione di tubi e particolari metallici.

Costruzione e tecnologia del tornio CNC per tubi CKT800x1500

Tornio CNC per tubi CKT800x1500 passaggio mandrino 130 mm è stato progettato pensando a durata, precisione e facilità d’uso. I componenti chiave comprendono:

Struttura e bancale

Il corpo massiccio della macchina e l’ampio bancale assicurano eccezionale rigidità e smorzamento delle vibrazioni. La distanza tra le punte di 1500 mm e il diametro massimo di tornitura di 800 mm consentono la lavorazione di grandi particolari, come tubi e alberi.

Mandrino e azionamento

Il mandrino con passaggio di 130 mm (OPTION* 220 mm) e gamma di velocità di 22-800 giri/min, azionato da un motore da 11 kW, garantisce elevate prestazioni di taglio. Il mandrino standard a 4 griffe da 520 mm (OPTION* a 3 griffe da 400 mm) assicura un serraggio affidabile dei particolari.

Guide e azionamenti

Le guide lineari e i precisi azionamenti servo assicurano un movimento fluido sugli assi X/Z (corsa 420/1350 mm) con velocità di rapido di 4/8 m/min, riducendo al minimo gli errori di posizionamento e garantendo un’elevata dinamica di lavoro.

Sistema di controllo

Il controllo standard SIEMENS SINUMERIK 808D (OPTION* SIEMENS SINUMERIK 828D o Fanuc Oi-TF) consente una programmazione precisa e l’ottimizzazione dei processi di lavorazione. Il pannello di controllo compatto con grado di protezione IP65 assicura affidabilità in difficili condizioni di officina, mentre l’interfaccia RS-232 facilita l’integrazione con i sistemi CAD/CAM.

Precisione ed efficienza di lavoro

Il tornio industriale CKT800x1500 passaggio mandrino 130 mm offre alta precisione grazie al controllo CNC avanzato e alla struttura solida. La ripetibilità degli assi X/Z pari a 0.012/0.02 mm e 0.025 mm, unita alla velocità di avanzamento di 4/8 m/min, consente di ottimizzare i percorsi utensile, riducendo il tempo ciclo e aumentando l’efficienza. Il potente motore da 11 kW rende la macchina ideale per la lavorazione di particolari nella produzione in serie e su commessa.

Applicazioni del tornio CNC per tubi CKT800x1500

Tornio CNC per metallo CKT800x1500 passaggio mandrino 130 mm trova impiego in settori esigenti, quali:

• Industria petrolifera e del gas: Lavorazione di tubi, flange e raccordi di diametri medi.
• Industria meccanica: Produzione di alberi, boccole ed elementi strutturali.
• Costruzione di macchine: Tornitura di componenti di precisione per macchine e dispositivi industriali.
• Industria energetica: Lavorazione di particolari come componenti di turbine e alberi di trasmissione.
• Officine produttive: Realizzazione di commesse singole e in serie che richiedono alta precisione e flessibilità.

Grazie al passaggio mandrino ottimale e alle opzioni di configurazione avanzate, il tornio CNC è una scelta eccellente per impianti produttivi medi e grandi.

Controlli CNC – SIEMENS SINUMERIK 808D, SIEMENS SINUMERIK 828D e Fanuc Oi-TF

I TORNI CNC PER TUBI CORMAK CKT800 sono dotati di sistemi di controllo professionali di rinomati produttori Siemens, Fanuc e GSK. Garantiscono precisione, affidabilità e flessibilità di adattamento a diverse esigenze produttive, dalle operazioni semplici ai processi di lavorazione complessi.

SIEMENS SINUMERIK 808D – controllo CNC compatto per applicazioni di base

SIEMENS SINUMERIK 808D è un controllo CNC economico dedicato a torni e fresatrici di classe base, ideale per officine piccole e medie. Le sue caratteristiche principali sono:

• Utilizzo intuitivo: Interfaccia grafica e funzione Teach-In facilitano la programmazione, riducendo al minimo il tempo di apprendimento degli operatori.
• Elevata affidabilità: Struttura resistente a polvere e umidità, che garantisce stabilità in difficili condizioni di officina.
• Compatibilità: Dedicato a macchine con requisiti standard, con facile integrazione degli azionamenti servo SIEMENS.
• Ottimizzazione dei costi: Basso consumo energetico e minime esigenze di assistenza, ideale per utenti CNC alle prime armi.

Controlli CNC – Siemens e Fanuc

IL TORNIO CNC PER TUBI CORMAK CKT800 offre sistemi di controllo CNC avanzati, quali SIEMENS SINUMERIK 808 Advanced, SIEMENS SINUMERIK 828D e Fanuc Oi-TF, che garantiscono precisione, affidabilità e facilità d’uso:

SIEMENS SINUMERIK 808 Advanced

• Interfaccia intuitiva: Facile da usare, ideale per officine più piccole e utenti principianti.
• Affidabilità: Struttura resistente alle difficili condizioni industriali.
• Economicità: Dedicato alle applicazioni di base di tornitura e fresatura.

SIEMENS SINUMERIK 828D

• Elevata potenza di calcolo: Consente una lavorazione dinamica e la gestione di cicli complessi.
• Integrazione con CAD/CAM: Facilita la collaborazione con il software di progettazione.
• Funzioni avanzate: Ottimizzazione dei percorsi utensile e possibilità di espansione con moduli aggiuntivi.

Fanuc Oi-TF

• Stabilità: Affidabilità nella produzione in serie e nel lavoro prolungato.
• Cicli di tornitura avanzati: Ideale per operazioni di taglio di precisione, come filettatura e gole.
• Utilizzo intuitivo: L’interfaccia chiara accelera la programmazione.

manuale utente

SIEMENS SINUMERIK 828/840

Scarica il manuale

SIEMENS SINUMERIK 808

Scarica il manuale

Parametri tecnici

Dotazione standard

• Controllo SIEMENS SINUMERIK 808D
• 2 x mandrino manuale per tornio a 4 griffe 520 mm
• Torretta portautensili a 4 posizioni
• Set di griffe morbide
• Contropunta manuale
• Sistema di raffreddamento
• Sistema di lubrificazione automatica della trasmissione e delle guide
• Illuminazione alogena 24V
• manuale utente
• certificazione CE

Dotazione opzionale*

• Passaggio mandrino 220 mm
• Torretta a 4 posizioni
• Volantini manuali
• Mandrino a 3 griffe 400 mm
• Mandrino + contropunta idraulici
• Controllo: Fanuc, SIEMENS SINUMERIK 828D
• Lunetta fissa + lunetta mobile

*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.

Perché scegliere CORMAK?

In qualità di esperto produttore di macchine CNC, CORMAK fornisce soluzioni affidabili per l’industria da oltre 20 anni. I nostri torni CNC per metallo soddisfano i più elevati standard qualitativi, dispongono di attestati di sicurezza europei e sono supportati da un servizio professionale. Grazie a una struttura di magazzino estesa (oltre 15,000 m²) e a un team di specialisti, offriamo supporto tecnico completo e consulenza.

• Esperienza: 16 anni nella manutenzione dei controlli CNC Siemens.
• Qualità: Macchine conformi alle norme di sicurezza europee.
• Supporto: Consulenza professionale e rapido servizio di assistenza in garanzia e post-garanzia.

Scegliendo il tornio industriale CORMAK, investi in precisione, affidabilità ed efficienza a lungo termine della tua produzione.

Ordina oggi il tornio CNC per tubi CKT800x1500 passaggio mandrino 130 mm!

Aumenta l’efficienza e la precisione della tua produzione con il tornio CNC per tubi CKT800x1500 passaggio mandrino 130 mm. Contatta il nostro team per ottenere informazioni dettagliate, un’offerta personalizzata o fissare una presentazione della macchina.
