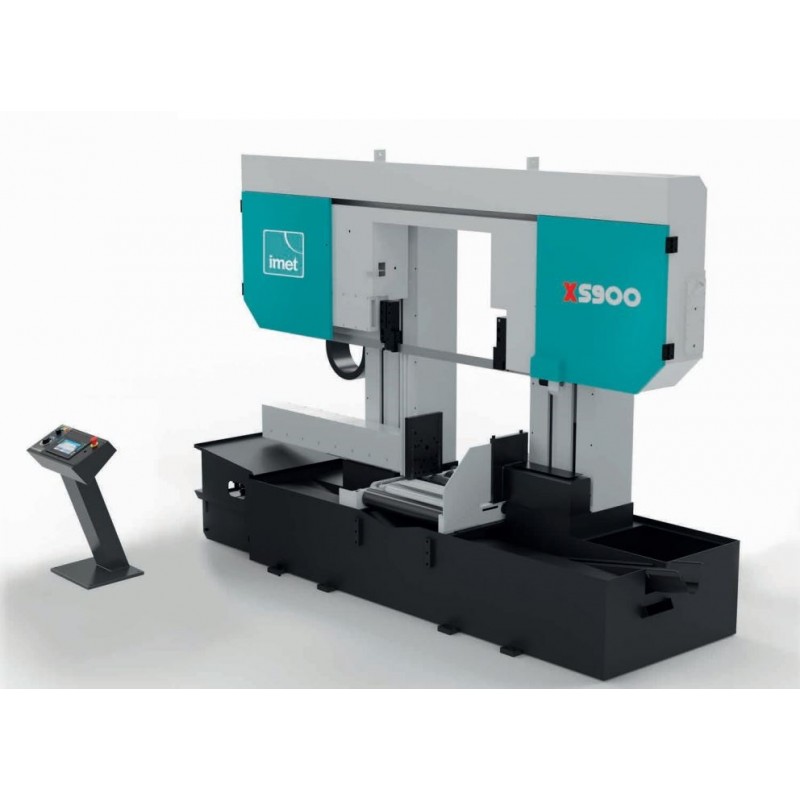

Description de la machine :
La base de la machine et le cadre de coupe sont réalisés en profils d’acier électro-soudés revêtus, à large section, garantissant une grande stabilité et fiabilité même lors de la découpe de grandes sections. Les larges sections d’acier réduisent le bruit, les vibrations et les ralentissements.
La plus haute précision du mouvement du cadre de coupe est assurée par un réducteur et un moteur brushless avec palier à billes à recirculation.
La large zone de travail est équipée de 7 rouleaux entraînés hydrauliquement, offrant une très grande capacité de charge et une haute précision du déplacement du matériau. Le blocage du matériau se fait hydrauliquement à la fois horizontalement et verticalement pour maintenir parfaitement la pièce lors de la coupe.
Le guidage de la lame est assuré par des rails en métal dur, hydrauliquement déplacés, comprenant des galets latéraux cémentés, trempés et rectifiés avec un réglage facile du système. Le guide mobile de la lame se maintient automatiquement proche de la zone de coupe.
La machine possède un écran tactile 10” avec CNC pour surveiller le statut de la machine et gérer les paramètres de coupe. Via l’écran, il est possible de régler la vitesse de la lame en mm/min, l’avance du matériau, ainsi que la détection des défauts (auto-diagnostic).
Le convoyeur à copeaux motorisé est placé près du réservoir de liquide de refroidissement (capacité 250 litres), tandis que la machine est équipée de 2 convoyeurs standards (un de chaque côté), maintenant ainsi la zone de travail propre et libre de résidus pouvant gêner le fonctionnement. Le convoyeur à copeaux fonctionne selon 3 modes : toujours actif, actif uniquement pendant la coupe, désactivé.
La tension de la lame est assurée par un vérin hydraulique contrôlé par le logiciel de la scie à ruban.
La faible consommation d’énergie de l’unité hydraulique s’explique par son fonctionnement uniquement en cas de besoin, pour économiser l’énergie.
Lorsque la machine n’est pas utilisée, le système relâche la lame afin d’éviter une tension excessive pendant l’arrêt. En cas d’arrêt ou de rupture de la lame, la machine s’arrête automatiquement, économisant ainsi du temps et prolongeant la durée de vie de la lame.
Plages de coupe :
Paramètres techniques
| Élément | Spécification |
|---|
| Alimentation |
3 phases 400 V |
| Puissance totale |
11 kW |
| Descente du bras |
Hydraulique, réglage continu |
| Vitesse de coupe |
14–60 m/min |
| Hauteur de la base d’étau |
790 mm |
| Dimensions du ruban |
9300 × 67 mm |
| Dimensions (L × l × H) |
4485 × 1680 × 3150 mm |
| Poids |
8450 kg |
