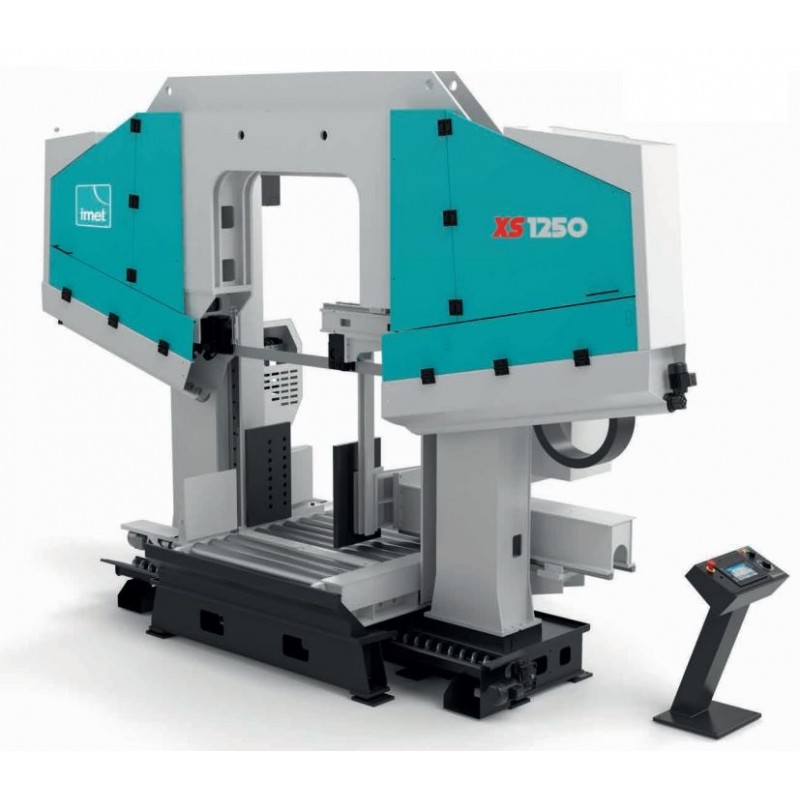

Maschinenbeschreibung:

Maschinensockel und Schneidrahmen bestehen aus elektrogeschweißtem Dickstahl mit einer soliden und steifen Kastenkonstruktion, die auch beim Schneiden großer Werkstücke eine hohe Stabilität und Zuverlässigkeit gewährleistet. Dieses Design reduziert Lärm, Vibrationen und Verlangsamung. Der Durchmesser der Riemenräder beträgt 1300 mm, Härte 55 HRC.

Höchste Genauigkeit der Rahmenbewegung wird durch einen bürstenlosen Servomotor gewährleistet, der über ein Untersetzungsgetriebe eine Kugelumlaufspindel antreibt.

Das Materialzufuhrsystem verfügt über 10 Walzen, von denen sich 7 vor und 3 hinter der Klinge befinden, was ein gleichzeitiges Be- und Entladen des Materials ermöglicht und dessen Bewegung erleichtert. Dieses System funktioniert auch bei geschlossener Klinge, wenn ein sehr hartes Material verwendet wird (wie z. B. VIDIA).

Die Ausrichtung der Klinge wird durch hydraulisch bewegte Hartmetallführungen gewährleistet, wobei dank der beweglichen Führung eine automatische Anpassung an die Materialabmessungen möglich ist.

Die Maschine verfügt über einen 10-Zoll-Touchscreen, der mit der CNC-Steuerung verbunden ist, um Schnitteinstellungen und -parameter zu verwalten. Auf dem Display können Sie den Bandvorschub in mm/min und den Endpunkt des Schnitts überwachen und eventuelle Fehler diagnostizieren (Selbstdiagnose).

Die Späne werden über ein Förderband unter dem Kühlmitteltank (250 Liter) abtransportiert und am Trennrad sind Reinigungsbürsten angebracht, um die Ansammlung von Materialrückständen und Verstopfungen zu verhindern.

Wenn die Klinge nicht benötigt wird, zieht das System sie automatisch ein, um Belastungen oder Verschleiß zu vermeiden. Bei Bandschäden oder Überlastung stoppt die Maschine sofort und automatisch.

Schneidbereiche:

Technische Parameter:
