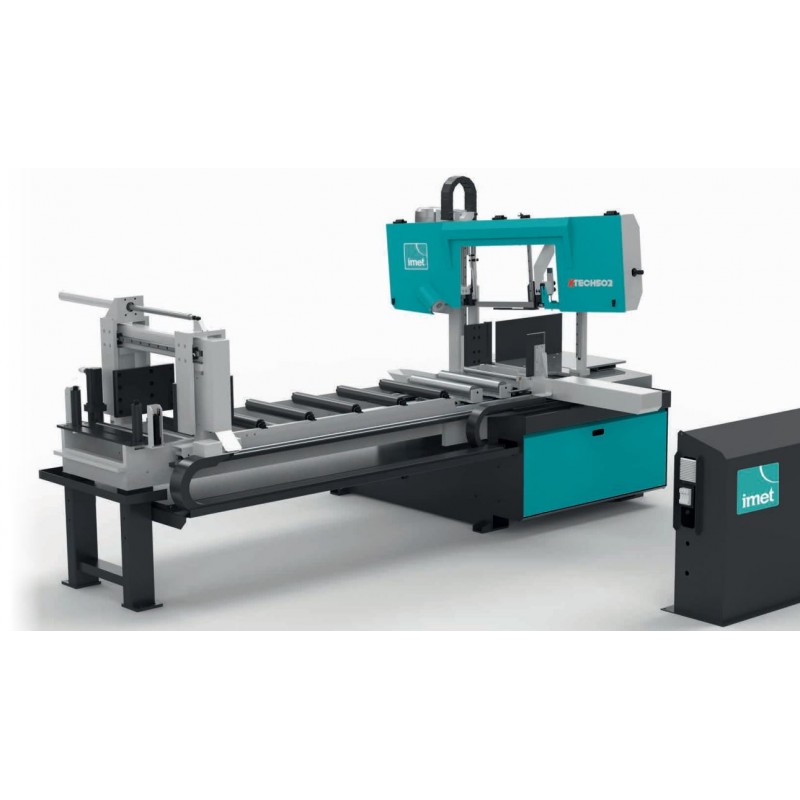

Maschinenbeschreibung:

4 gesteuerte Achsen (Zuführung, Armdrehung, Schraubstockklemme und seitliche Bewegung), gesteuert durch CNC-System und 10-Zoll-Touchscreen.

Die Maschinensteuerung ermöglicht die vollständige Verwaltung aller Parameter – der Benutzer kann bis zu 99 Schneidprogramme und 30 Schnittlinien mit jeweils unterschiedlichen Mengen, Längen und Winkeln einrichten.

KTECH gewährleistet höchste Präzision bei Positionierung und Schnitt dank automatischer Kontrolle der Schnittposition mittels Encoder und automatischer Korrektur der Schnittlänge mittels Sensor.

Der Schnittwinkel wird an der Außenseite des Winkels gemessen, nicht in der Mitte der Maschine, was maximale Genauigkeit und Präzision gewährleistet.

Automatische Erkennung des ersten und letzten Schnittpunkts dank eines mechanischen Erkennungssystems mit zusätzlichem Mikroschalter für bessere Genauigkeit.

Der Feeder verfügt über einen Einzelhub von 2000 mm (optional 3000 mm und 6000 mm) mit Bürstenmotor, integriertem Rollentisch und 250 mm Endreichweite.

Um eine bessere Materialdurchdringung zu gewährleisten und den Schneidvorgang zu optimieren (Verlängerung der Lebensdauer des Sägeblatts, Reduzierung der Belastung und Verbesserung der Schneidzeiten), ist KTECH mit einem um 6° geneigten Sägeblatt und einer hohen Bandspannung (2000 kg/cm²) ausgestattet.

Der breite Arbeitstisch dreht sich zusammen mit dem Sägearm, um Schnitte und Materialschäden zu vermeiden. Große Auflagefläche sowohl vor als auch nach dem Schneiden.

Optional erhältlicher Armabstieg durch Kugelumlaufspindel und Servomotor, der Zugriff auf automatische Parametereinstellungen und eine interne Materialbibliothek ermöglicht. Diese Option ermöglicht zudem eine kontrollierte Bewegung der Bandführung und die Steuerung der Entladevorrichtung.

Möglichkeit, die Maschine an das Firmennetzwerk anzuschließen, um den internen Arbeitsablauf zu verbessern – und die Maschine in ein professionelles Arbeitsgerät gemäß Industrie 4.0 zu verwandeln.

SAWprogram ist eine spezielle Software zum Erstellen und Bearbeiten von Schneidprogrammen auf einem Computer und zum direkten Senden dieser an die Schneidemaschine.

SAWfactory ist eine Webanwendung, die es dem Benutzer ermöglicht, von jedem Gerät (PC, Tablet, Smartphone) auf die Betriebsparameter der Maschine zuzugreifen, Produktionsdaten herunterzuladen und den Betrieb der Maschine zu überprüfen.

Schneidbereiche:

Technische Parameter:
