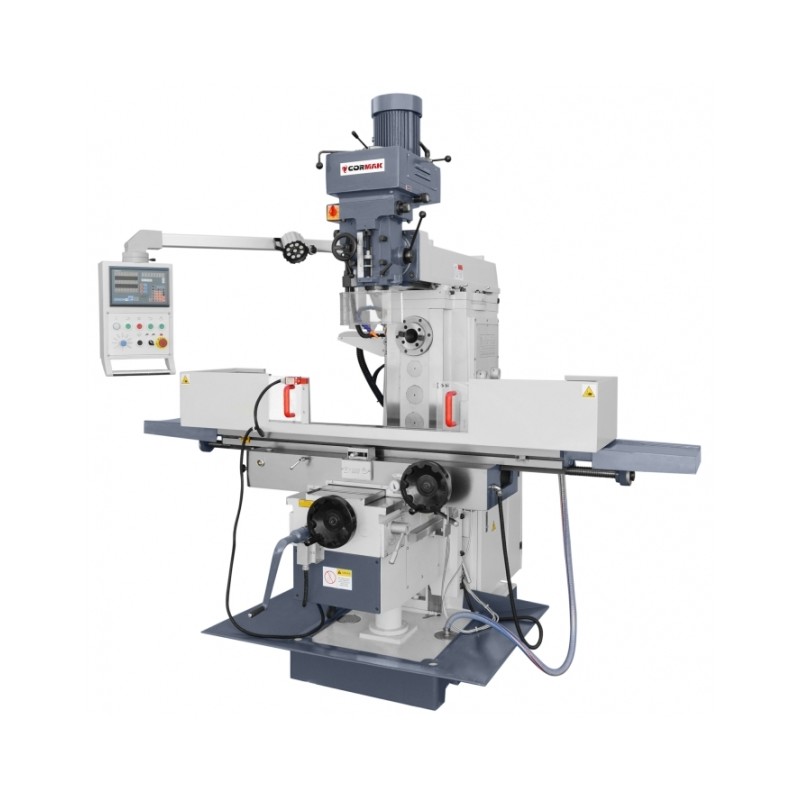

Frezarka uniwersalna XL6336L SERVO

Frezarka uniwersalna XL6336L to ciężka, przemysłowa frezarka konwencjonalna do metalu, przeznaczona do wykonywania precyzyjnych operacji frezarskich na detalach o dużych gabarytach i masie. Połączenie wrzeciona pionowego i poziomego, dużego stołu roboczego oraz szerokiego zakresu posuwów pozwala wykorzystywać maszynę zarówno w produkcji jednostkowej, jak i seryjnej.

Frezarka uniwersalna XL6336L – wydajna obróbka pionowa i pozioma metalu

Model XL6336L został zaprojektowany z myślą o zakładach wymagających wysokiej sztywności konstrukcji, dużego zakresu roboczego oraz możliwości wykonywania zróżnicowanych operacji bez konieczności częstego przezbrajania stanowiska. Stół o wymiarach 1650 × 360 mm oraz przesuw w osi X wynoszący 1300 mm umożliwiają obróbkę długich detali, elementów konstrukcyjnych, płyt, korpusów i podzespołów maszyn.

Maszyna może pracować jako frezarka pionowa i pozioma. Wrzeciono pionowe wykorzystuje stożek ISO 40, natomiast poziome ISO 50, co pozwala stosować szeroki zakres narzędzi przeznaczonych do intensywnej obróbki metalu. Skrętna głowica pionowa oraz wysuw pinoli zwiększają elastyczność ustawienia narzędzia względem obrabianego elementu.

Główne atuty maszyny

• Ciężka konstrukcja o masie 2750 kg – wysoka stabilność podczas frezowania dużych elementów i pracy z większymi obciążeniami.
• Duży stół roboczy 1650 × 360 mm – możliwość mocowania długich oraz rozbudowanych detali.
• Przesuw w osi X 1300 mm – szeroki zakres obróbki bez konieczności wielokrotnego przekładania materiału.
• Wrzeciono pionowe i poziome – jedna maszyna umożliwia realizację wielu rodzajów operacji frezarskich.
• Zakres prędkości wrzeciona pionowego 50–3000 obr./min – możliwość dostosowania parametrów do rodzaju narzędzia i obrabianego materiału.
• Automatyczne posuwy X/Y/Z oraz szybki posuw skracają czas ustawiania i przejazdów roboczych.
• Serwonapęd posuwu 2,36 kW / 15 Nm – zapewnia kontrolowany ruch stołu i powtarzalność parametrów obróbki.
• Cyfrowy wyświetlacz ułatwia kontrolowanie położenia osi oraz precyzyjne ustawianie wymiarów obrabianego detalu.

Budowa i technologia

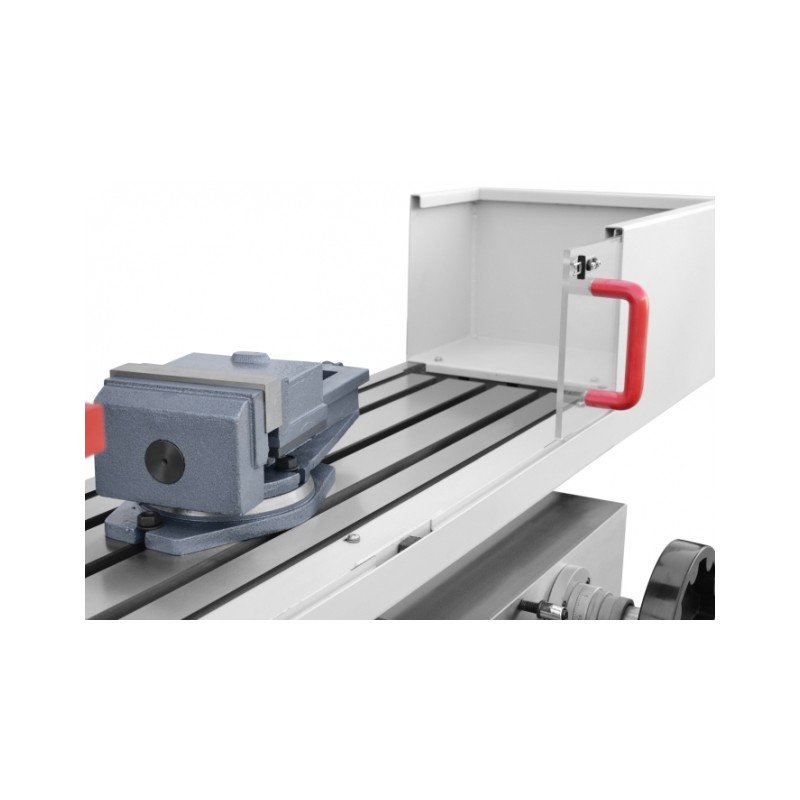

Konstrukcja XL6336L została zoptymalizowana pod kątem pracy przy znacznych obciążeniach. Duża masa korpusu ogranicza wpływ drgań na proces skrawania, co ma bezpośrednie znaczenie dla jakości powierzchni oraz trwałości narzędzi. Trzy rowki teowe o szerokości 14 mm umożliwiają stabilne mocowanie imadeł, uchwytów, płyt montażowych i innych elementów oprzyrządowania.

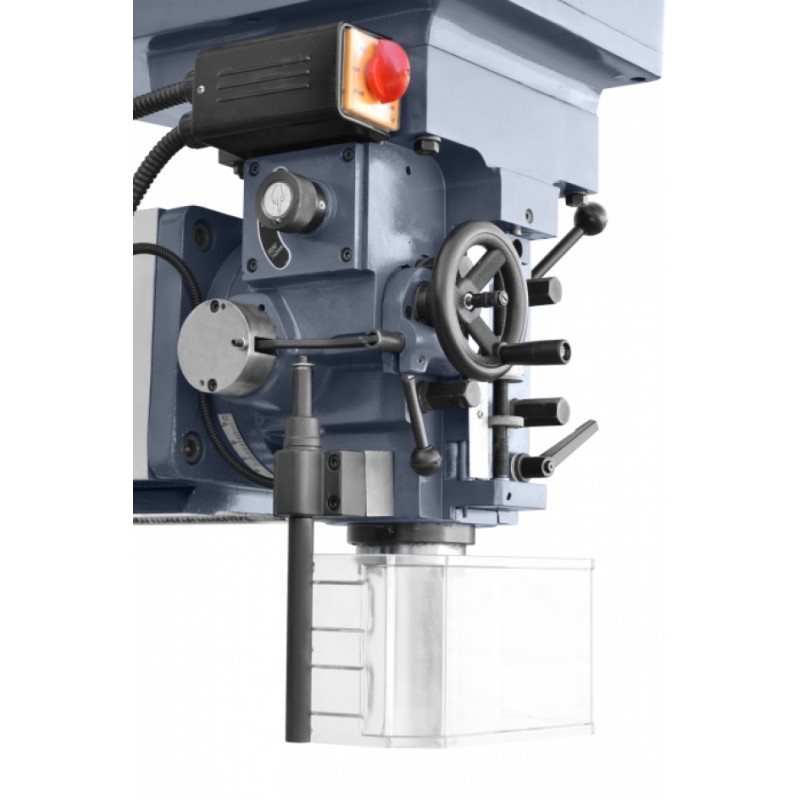

Głowica pionowa może być skręcana w zakresie ±45°, a wysuw pinoli wynosi 150 mm. Takie rozwiązanie pozwala wykonywać obróbkę pod kątem i docierać narzędziem do powierzchni położonych na różnych wysokościach. Zintegrowany układ chłodzenia wspomaga odprowadzanie ciepła ze strefy skrawania podczas intensywnej pracy.

Precyzja i wydajność pracy

Zakres posuwu stołu X/Y wynoszący 25–800 mm/min pozwala dobrać parametry do frezowania zgrubnego i wykańczającego. Szybkie przesuwy osi redukują czas operacji pomocniczych i zwiększają wykorzystanie czasu pracy operatora. Moc wrzeciona poziomego 5,5 kW oraz pionowego 3,7 kW zapewnia odpowiedni zapas mocy do obróbki stali, metali nieżelaznych i materiałów konstrukcyjnych.

Dzięki dużemu zakresowi ruchu stołu oraz dwóm układom wrzecion XL6336L może zastąpić kilka prostszych stanowisk obróbczych. W wielu zastosowaniach pełni funkcję uniwersalnej maszyny warsztatowej, łącząc możliwości typowe dla frezarki konwencjonalnej oraz rozbudowanej wiertarko frezarki do metalu.

Zastosowanie frezarki XL6336L

• frezowanie płaszczyzn, rowków i powierzchni kształtowych,
• obróbka korpusów, płyt, podstaw i elementów konstrukcyjnych,
• frezowanie pionowe oraz poziome,
• obróbka elementów stalowych i metali nieżelaznych,
• produkcja jednostkowa, małoseryjna i warsztatowa,
• narzędziownie, zakłady utrzymania ruchu i przedsiębiorstwa produkcyjne.

Dane techniczne

Wyposażenie zależne od wersji

• Uchwyt frezarski ISO50
• Oprawka frezarska ISO50
• Tuleja redukcyjna
• Pistolet olejowy
• Skrzynka narzędziowa z podstawowymi narzędziami
• Kotwy mocujące
• DTR w języku polskim
• Deklaracja zgodności CE

Frezarka konwencjonalna do profesjonalnej obróbki metalu

Frezarka uniwersalna XL6336L jest rozwiązaniem dla przedsiębiorstw, które wymagają dużej przestrzeni roboczej, wysokiej sztywności oraz możliwości wykonywania obróbki pionowej i poziomej na jednym stanowisku. Rozbudowany zakres posuwów, mocne wrzeciona i duża masa konstrukcji sprawiają, że maszyna jest przygotowana do intensywnej eksploatacji w profesjonalnym środowisku produkcyjnym.
