Frezarko-wiertarka ZX7045E 230V

Frezarko-wiertarka ZX7045E 230V to masywna, konwencjonalna maszyna do metalu, przeznaczona do wiercenia, frezowania czołowego i walcowo-czołowego oraz wykonywania precyzyjnych operacji warsztatowych. Stabilna konstrukcja żeliwna, stół krzyżowy o wymiarach 730 x 210 mm oraz wrzeciono ze stożkiem MT4 zapewniają parametry odpowiednie do pracy w zakładach ślusarskich, narzędziowniach, warsztatach utrzymania ruchu i produkcji jednostkowej.

Frezarko-wiertarka ZX7045E 230V – stabilna maszyna do wiercenia i frezowania metalu

Model ZX7045E łączy funkcjonalność wiertarki pionowej z możliwościami, jakie zapewnia frezarka konwencjonalna. Maksymalna średnica wiercenia wynosi 45 mm, maksymalna średnica freza czołowego 80 mm, a freza walcowego 28 mm. Dzięki temu maszyna może realizować szeroki zakres typowych prac związanych z obróbką elementów stalowych, żeliwnych i innych materiałów obrabialnych skrawaniem.

Istotną cechą konstrukcyjną jest regulacja wysokości zespołu roboczego na suporcie. Rozwiązanie to, w połączeniu z przesuwami roboczymi 500 / 210 / 425 mm w osiach X / Y / Z, umożliwia dopasowanie położenia narzędzia do gabarytów obrabianego przedmiotu i rodzaju wykonywanej operacji. Obrotowa głowica w zakresie +/- 90° dodatkowo rozszerza zakres możliwych ustawień technologicznych.

Główne atuty maszyny

• Ciężki odlew żeliwny – masa 278 kg zwiększa stabilność maszyny i ogranicza wpływ drgań podczas obróbki.
• Maksymalna średnica wiercenia 45 mm – parametr umożliwiający realizację szerokiego zakresu prac warsztatowych.
• Frezowanie czołowe do 80 mm oraz frezowanie frezem walcowym do 28 mm.

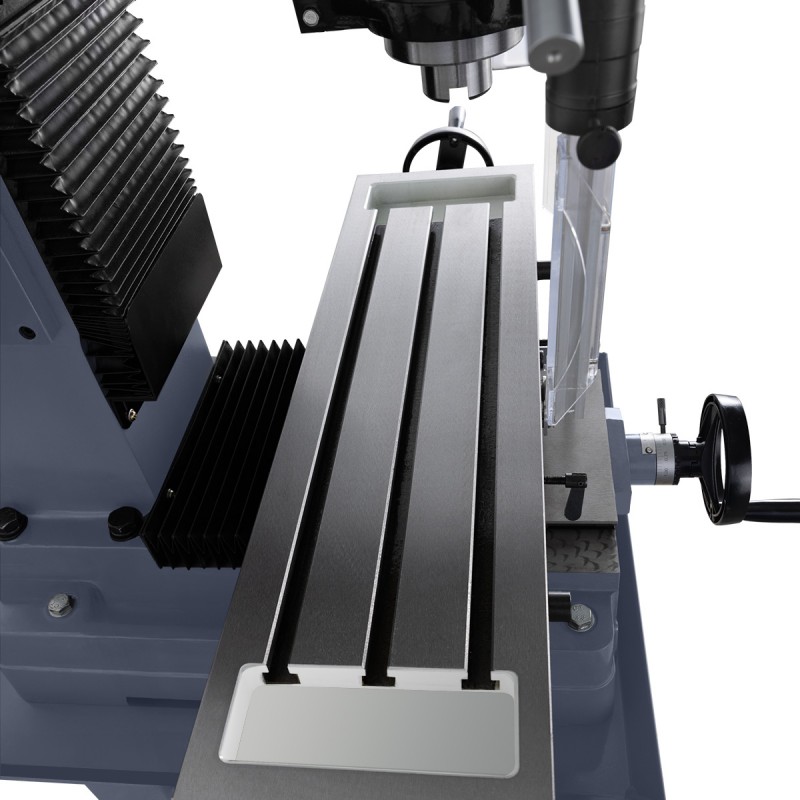

• Stół krzyżowy 730 x 210 mm – zapewnia przestrzeń do mocowania detali, imadeł i oprzyrządowania.
• Prowadnice typu jaskółczy ogon – rozwiązanie stosowane w obrabiarkach konwencjonalnych w celu zapewnienia stabilnego prowadzenia osi.

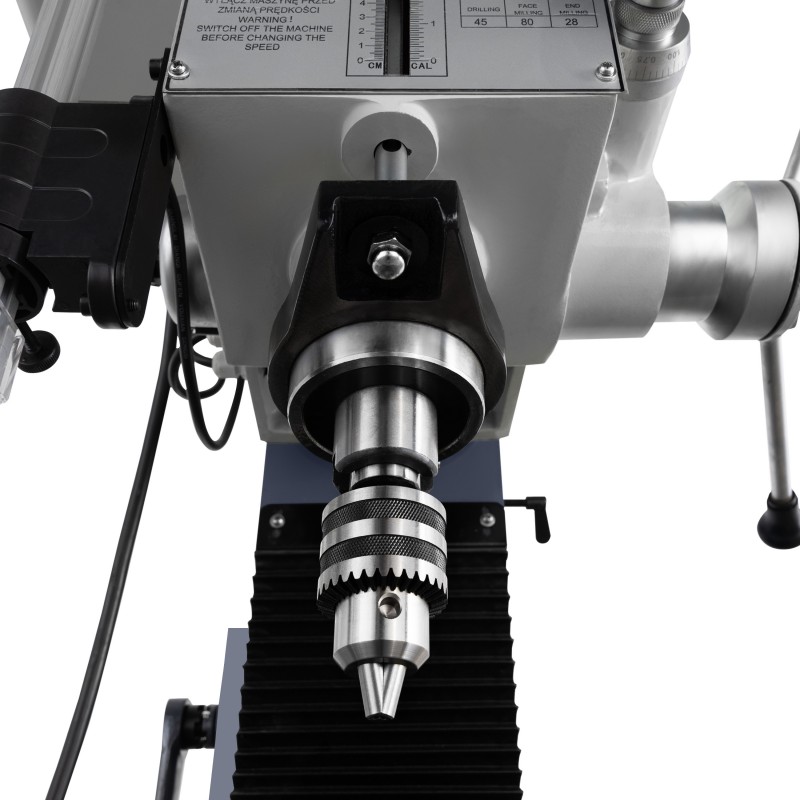

• Stożek wrzeciona MT4 – umożliwia stosowanie szerokiej gamy profesjonalnego oprzyrządowania.
• 6 prędkości wrzeciona w zakresie od 95 do 1600 obr/min pozwala dobrać parametry pracy do średnicy narzędzia i rodzaju obróbki.
• Zasilanie 230 V – pozwala użytkować maszynę w warsztatach bez konieczności stosowania instalacji trójfazowej.

Budowa i technologia

Korpus maszyny wykonano w oparciu o masywną konstrukcję żeliwną, której zadaniem jest zapewnienie odpowiedniej sztywności podczas wiercenia i frezowania. Jest to szczególnie istotne przy pracy narzędziami o większej średnicy oraz podczas obróbki materiałów wymagających większych sił skrawania.

Stół roboczy porusza się po prowadnicach w kształcie jaskółczego ogona. Konstrukcja ta zapewnia kontrolowany ruch w osiach roboczych i umożliwia precyzyjne pozycjonowanie detalu względem narzędzia. Wysuw pinoli wrzeciona 100 mm usprawnia wykonywanie otworów bez konieczności każdorazowego przestawiania stołu.

Napęd wrzeciona wykorzystuje szlifowane koła zębate, które zapewniają stabilne przenoszenie momentu obrotowego. Silnik o parametrach 1500 W S1 / 2100 W S6 współpracuje z sześciostopniowym zakresem prędkości wrzeciona: 95, 170, 280, 540, 960 oraz 1600 obr/min.

Precyzja i wydajność pracy

Wiertarko frezarka ZX7045E została zaprojektowana do realizacji operacji wymagających stabilnego prowadzenia narzędzia oraz powtarzalnego pozycjonowania obrabianego elementu. Maksymalna odległość końcówki wrzeciona od stołu wynosząca 460 mm umożliwia obróbkę również wyższych detali i korzystanie z dodatkowego oprzyrządowania mocującego.

Odległość osi wrzeciona od powierzchni kolumny wynosi 245 mm, co wyznacza zakres pracy przy obróbce elementów o większej szerokości. Możliwość obrotu głowicy o +/- 90° zwiększa funkcjonalność maszyny podczas wykonywania otworów i powierzchni pod kątem.

Zastosowanie frezarko-wiertarki ZX7045E

• wiercenie otworów w elementach metalowych,
• frezowanie powierzchni płaskich i czołowych,
• frezowanie rowków i kanałów,
• obróbka jednostkowa i małoseryjna,
• prace ślusarskie i narzędziowe,
• wykonywanie i modyfikacja części maszyn,
• prace serwisowe i utrzymania ruchu.

ZX7045E jest odpowiednim rozwiązaniem dla użytkowników poszukujących maszyny łączącej możliwości wiertarko-frezarki i klasycznej frezarki do metalu, przy jednoczesnym zachowaniu kompaktowych wymiarów oraz zasilania jednofazowego 230 V.

Dane techniczne

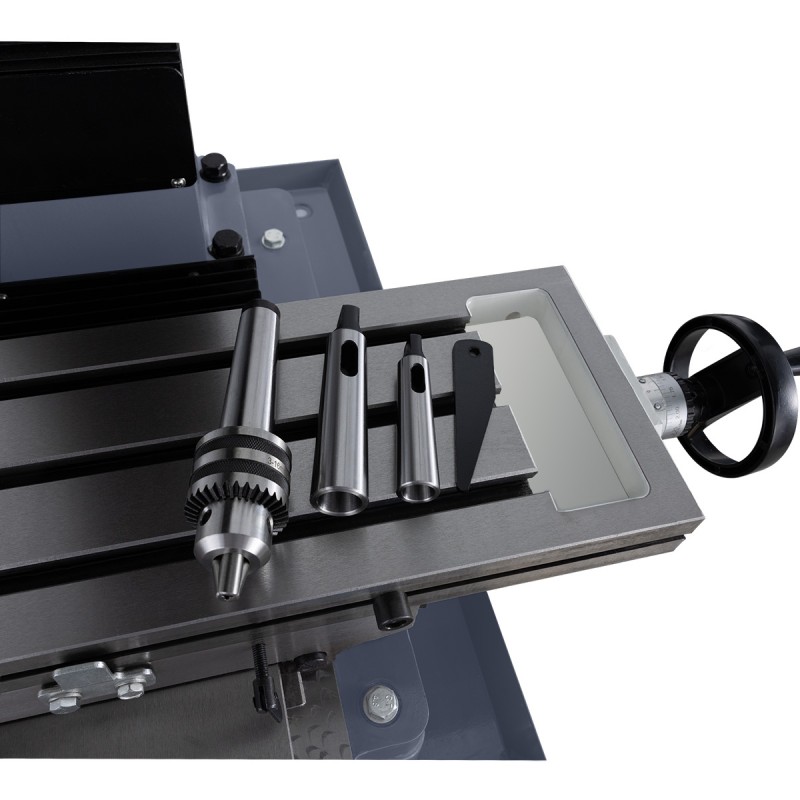

Wyposażenie standardowe

• trzpień uchwytu wiertarskiego MK3/B18
• podręczne narzędzia
• uchwyt wiertarski 3-16 mm/B18
• tuleja redukcyjna MK4/MK3
• tuleja redukcyjna MK3/MK2
• instrukcja obsługi w języku polskim

Wyposażenie opcjonalne

• imadła obrotowe
• podstawa maszyny
• imadła uchylne
• imadła precyzyjne
• stoły podziałowe
• podzielnice
• głowice do gwintowania
• głowice frezerskie
• frezy trzpieniowe (HSS, HSSE, HSS-PM, VHM)
• wiertła chwyt walcowy
• wiertła na stożku
• płytki frezerskie
• gwintowniki ręczne i maszynowe
• zestaw elementów mocujących
• uchwyty narzędziowe (na tulejki zaciskowe, Weldon)
• trzpienie zabierakowe
• uchwyty wiertarskie

Dlaczego warto wybrać frezarko-wiertarkę ZX7045E 230V?

Połączenie żeliwnej konstrukcji, stołu krzyżowego, wrzeciona MT4, sześciu zakresów prędkości oraz przesuwów w trzech osiach sprawia, że ZX7045E może pełnić funkcję uniwersalnej obrabiarki w profesjonalnym warsztacie. Zasilanie 230 V dodatkowo ułatwia wdrożenie maszyny w zakładach, w których dostęp do instalacji trójfazowej jest ograniczony.

Jeżeli potrzebna jest solidna wiertarko frezarka do metalu przeznaczona do regularnych prac warsztatowych, wiercenia otworów i frezowania elementów o różnych gabarytach, model ZX7045E 230V stanowi funkcjonalne rozwiązanie o jasno określonych parametrach roboczych. Dobierz odpowiednie imadło, oprzyrządowanie frezerskie lub opcjonalną podstawę i skonfiguruj stanowisko zgodnie z wymaganiami procesu technologicznego.
