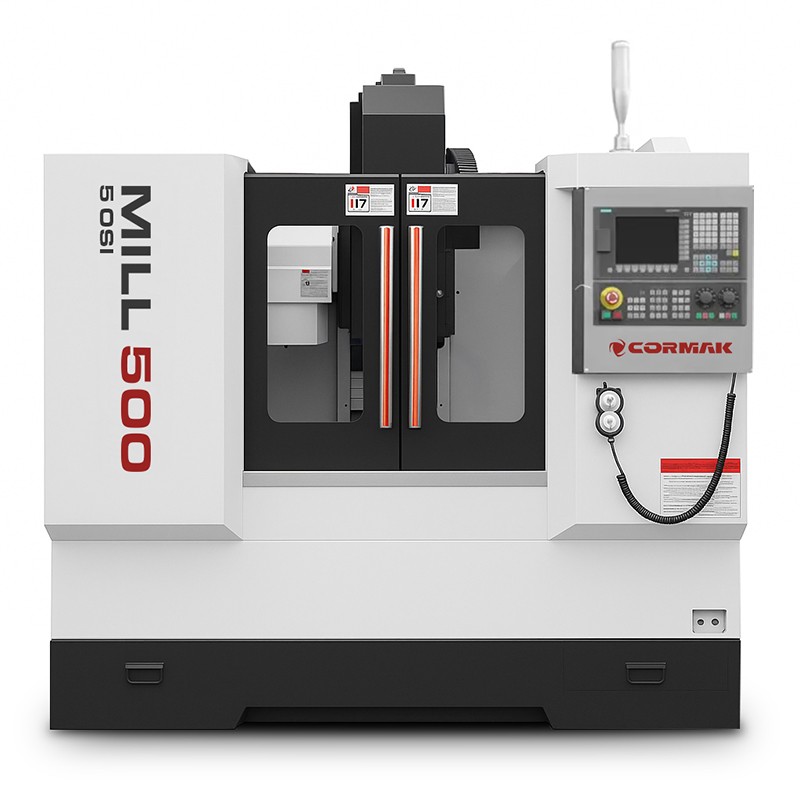

Centrum obróbcze MILL 500 5 osi

Centrum obróbcze CNC MILL 500 5 osi do precyzyjnej obróbki wieloosiowej

Centrum obróbcze CNC MILL 500 5 osi to kompaktowa pionowa obrabiarka przeznaczona do wykonywania złożonych detali w jednym zamocowaniu. Zakres osi liniowych 500 × 400 × 300 mm, stół uchylno-obrotowy Ø100 mm, wrzeciono 10 000 obr./min oraz sterowanie Siemens lub Fanuc z interpolacją 5-osiową umożliwiają realizację wymagających procesów frezowania wielostronnego.

Dokładność pozycjonowania ±0.005 mm oraz powtarzalność ±0.003 mm pozwalają stosować MILL 500 w produkcji niewielkich, precyzyjnych komponentów o skomplikowanej geometrii, szczególnie tam, gdzie ograniczenie liczby zamocowań bezpośrednio wpływa na dokładność i czas wykonania detalu.

Najważniejsze atuty centrum obróbczego CNC MILL 500 5 osi

Pionowe centrum obróbcze MILL 500 5 osi łączy trzy osie liniowe z osią uchylną B i obrotową C. Taka konfiguracja umożliwia dostęp narzędzia do wielu powierzchni detalu bez konieczności jego ręcznego przemocowywania, co ogranicza błędy bazowania oraz skraca czas realizacji procesu.

• Pełna obróbka 5-osiowa: oś B pracuje w zakresie -110° do +30°, natomiast oś C umożliwia ciągły obrót 360°.
• Dokładność pozycjonowania ±0.005 mm: parametr przeznaczony do wykonywania precyzyjnych geometrii wieloosiowych.
• Powtarzalność ±0.003 mm: wspiera stabilność kolejnych cykli produkcyjnych.
• Przesuw X/Y/Z 500 × 400 × 300 mm: umożliwia obróbkę zróżnicowanych niewielkich komponentów.
• Wrzeciono 10 000 obr./min: pozwala realizować precyzyjne operacje z użyciem narzędzi wymagających wysokiej prędkości obrotowej.
• 12-pozycyjny magazyn narzędzi: automatyzuje zmianę oprzyrządowania podczas programu.
• Nośność stołu do 20 kg: konfiguracja przeznaczona do małych i precyzyjnych detali.

Stół uchylno-obrotowy i obróbka detalu w jednym zamocowaniu

Stół uchylno-obrotowy Ø100 mm umożliwia wykorzystanie osi B oraz C do zmiany orientacji detalu względem wrzeciona. Zakres osi B od -110° do +30° oraz ciągły obrót osi C 360° pozwalają wykonywać powierzchnie pochylone, otwory pod kątem i złożone geometrie przestrzenne bez wielokrotnego ręcznego bazowania przedmiotu.

Obróbka w jednym zamocowaniu ma szczególne znaczenie w przypadku części wymagających zachowania ścisłych zależności geometrycznych pomiędzy kilkoma powierzchniami. Ograniczenie liczby przezbrojeń zmniejsza ryzyko błędów wynikających z ponownego ustawienia detalu.

Wrzeciono 10 000 obr./min i 12-pozycyjny magazyn narzędzi

Centrum obróbcze CNC MILL 500 5 osi wyposażone jest standardowo we wrzeciono osiągające 10 000 obr./min. Wysoka prędkość obrotowa pozwala stosować narzędzia przeznaczone do precyzyjnego frezowania niewielkich powierzchni i detali.

12-pozycyjny magazyn narzędzi pozwala automatycznie przechodzić pomiędzy kolejnymi operacjami technologicznymi. Rozwiązanie ogranicza czas ręcznej wymiany oprzyrządowania i umożliwia wykonywanie złożonych cykli w jednym programie CNC.

Sztywna konstrukcja, prowadnice liniowe i stabilność procesu

Konstrukcja MILL 500 została opracowana z myślą o precyzyjnym prowadzeniu pięciu osi maszyny. Prowadnice liniowe w osiach X, Y i Z umożliwiają płynne przemieszczanie zespołów roboczych, natomiast kompaktowy układ konstrukcyjny sprzyja zachowaniu stabilności podczas wykonywania niewielkich, wymagających detali.

• Zewnętrzne dysze chłodzące – dostarczają chłodziwo do strefy skrawania.
• Automatyczny centralny system smarowania – wspiera eksploatację układów ruchowych.
• Oświetlenie przestrzeni roboczej – poprawia kontrolę nad przygotowaniem i przebiegiem procesu.
• 3-kolorowe lampki alarmowe – sygnalizują stan pracy maszyny.

Precyzja ±0.005 mm i powtarzalność ±0.003 mm w obróbce 5-osiowej

Dokładność pozycjonowania ±0.005 mm oraz dokładność powtórzeń ±0.003 mm pozwalają wykonywać komponenty wymagające kontrolowanego prowadzenia narzędzia w wielu osiach. W połączeniu ze sterowaniem Siemens lub Fanuc z pełną interpolacją 5-osiową maszyna umożliwia realizację rozbudowanych ścieżek narzędzia i złożonych powierzchni przestrzennych.

Zastosowanie centrum obróbczego CNC MILL 500 5 osi

5-osiowe centrum obróbcze CNC MILL 500 jest przeznaczone przede wszystkim do produkcji niewielkich części o złożonej geometrii, w których istotna jest dokładność wzajemnego położenia powierzchni oraz ograniczenie liczby zamocowań.

• Przemysł medyczny i dentystyczny: wykonywanie precyzyjnych komponentów, elementów protetycznych i oprzyrządowania.
• Mikromechanika: produkcja elektrod, wkładek, niewielkich form i elementów prototypowych.
• Przemysł elektroniczny: wykonywanie precyzyjnych obudów i komponentów mechanicznych.
• Branża zegarmistrzowska: obróbka niewielkich części wymagających pracy w wielu płaszczyznach.
• Prototypowanie: szybka realizacja złożonych części bez wielokrotnego przezbrajania.

Wyposażenie standardowe centrum obróbczego MILL 500 5 osi

• System sterowania Siemens Sinumerik 828D lub Fanuc z pełną interpolacją 5-osiową
• Stół uchylno-obrotowy Ø100 mm
• Wrzeciono 10000 obr/min
• 12-pozycyjny magazyn narzędzi
• Zewnętrzne dysze chłodzące
• Automatyczny centralny system smarowania
• Oświetlenie przestrzeni roboczej
• 3-kolorowe lampki alarmowe

Wyposażenie opcjonalne centrum obróbczego CNC MILL 500 5 osi

• System sterowania Siemens Sinumerik 828D
• Chłodzenie przez wrzeciono (20 bar)
• Sonda pomiaru narzędzia Renishaw TS27R
• Sonda przedmiotowa Renishaw OMP60
• Cykle pomiarowe Renishaw
• Odciąg mgły olejowej
• Separator oleju i chłodziwa
• Liniały pomiarowe dla osi liniowych

Parametry techniczne centrum obróbczego MILL 500 5 osi

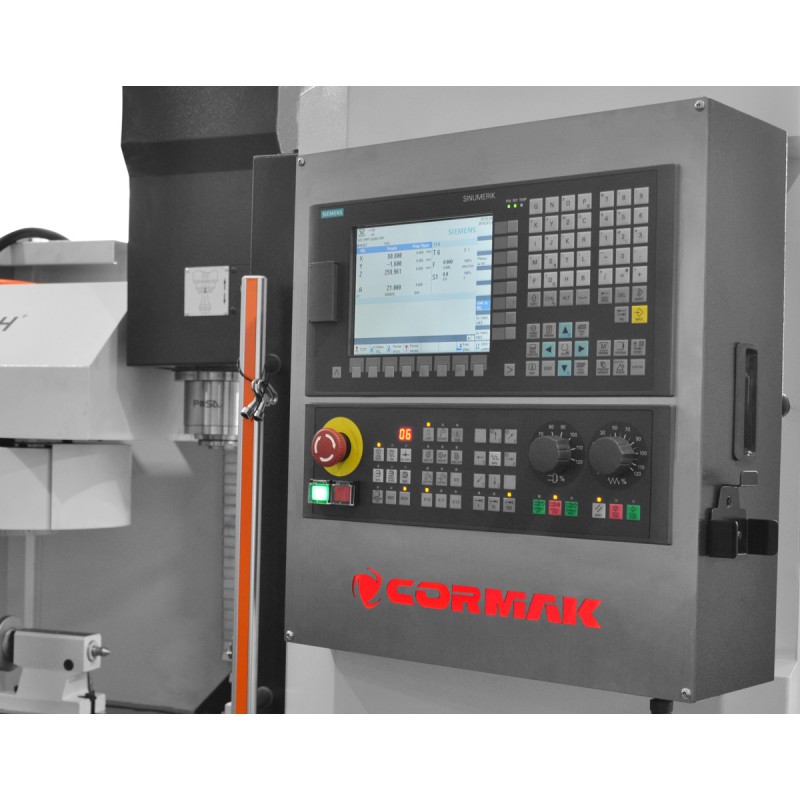

Sterowania CNC – Siemens i Fanuc dla obróbki 5-osiowej

Centrum obróbcze MILL 500 5 osi może współpracować z systemami sterowania CNC Siemens i Fanuc. Wybór odpowiedniego sterowania pozwala dopasować środowisko programowania, obsługę interpolacji oraz sposób integracji z systemami CAD/CAM do standardów stosowanych w zakładzie.

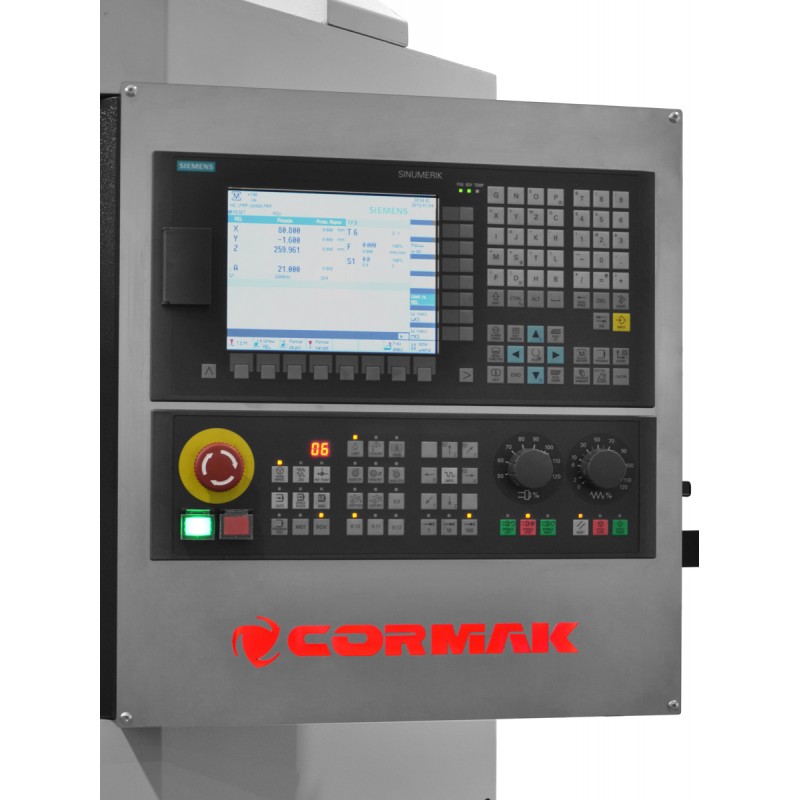

Siemens Sinumerik 808D

• Interfejs operatorski: wspiera obsługę i przygotowanie programów CNC.
• Zastosowanie przemysłowe: system przeznaczony do sterowania obrabiarkami CNC.
• Obsługa procesów obróbczych: umożliwia realizację zaprogramowanych operacji technologicznych.

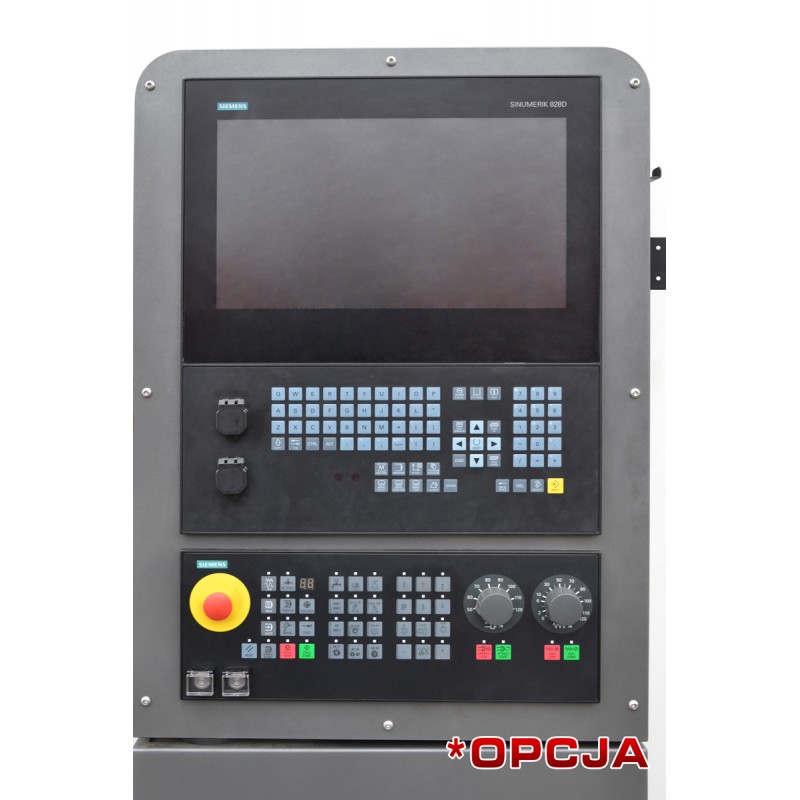

Siemens Sinumerik 828D

• Wysoka moc obliczeniowa: umożliwia realizację złożonych programów i ścieżek narzędzia.
• Integracja z CAD/CAM: wspiera wykorzystanie programów przygotowanych w zewnętrznych systemach.
• Zaawansowane funkcje CNC: pozwalają wykorzystać możliwości wieloosiowej konfiguracji maszyny.

Fanuc Oi-TF

• Stabilność pracy: system przeznaczony do zastosowań produkcyjnych i długotrwałych cykli.
• Sterowanie procesami CNC: umożliwia realizację zaprogramowanych ruchów i operacji.
• Interfejs operatorski: zapewnia kontrolę nad programem oraz parametrami procesu.

Pobierz instrukcje Siemens Sinumerik 828/840

Pobierz instrukcje Siemens Sinumerik 808

Zaufaj doświadczeniu CORMAK

Z ponad 20-letnim doświadczeniem w dostarczaniu maszyn przemysłowych, CORMAK oferuje centra obróbcze CNC oraz wsparcie techniczne w zakresie doboru konfiguracji, uruchomienia i eksploatacji maszyny. Dostępny serwis gwarancyjny i pogwarancyjny wspiera utrzymanie ciągłości pracy urządzenia.

• 16 lat doświadczenia w serwisowaniu sterowań CNC Siemens.
• Na ponad 15 000 m² powierzchni magazynowej czeka około 12 000 maszyn i urządzeń.
• Zapewniamy profesjonalny serwis gwarancyjny i pogwarancyjny.
• Wybierając CORMAK, masz pewność zakupu w polskiej firmie z europejskimi atestami bezpieczeństwa.

Centrum obróbcze CNC MILL 500 5 osi – dobierz konfigurację do produkcji

MILL 500 5 osi łączy przesuw 500 × 400 × 300 mm, stół uchylno-obrotowy, wrzeciono 10 000 obr./min, dokładność ±0.005 mm, powtarzalność ±0.003 mm i automatyczny magazyn 12 narzędzi. Opcjonalne sondy Renishaw, liniały pomiarowe oraz chłodzenie przez wrzeciono pozwalają rozbudować maszynę zgodnie z wymaganiami konkretnego procesu technologicznego.
