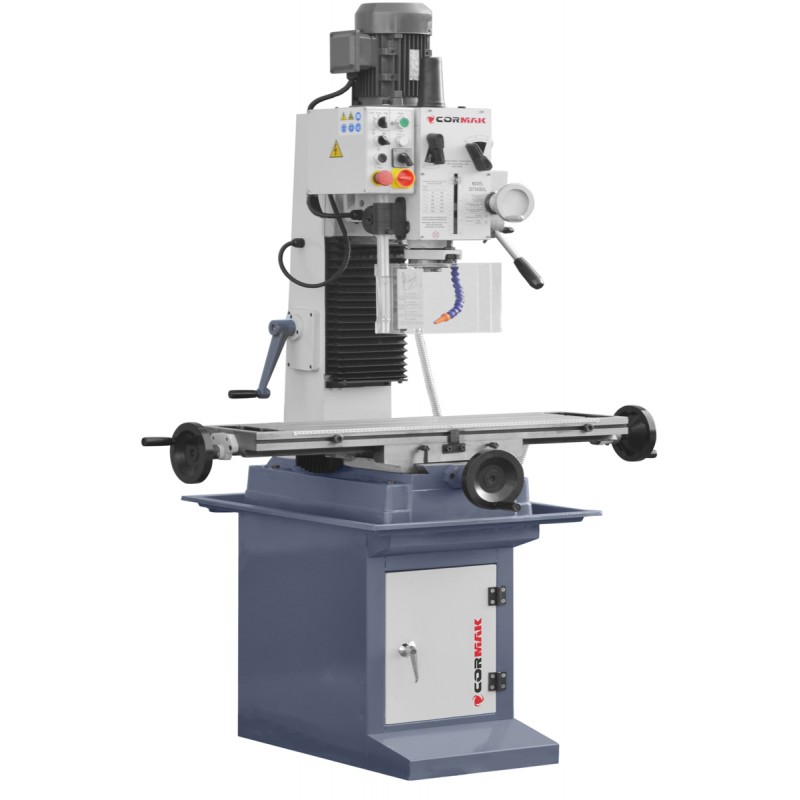

Frezarko-wiertarka ZX 7045 BXL

Frezarko-wiertarka ZX 7045 BXL – precyzyjna wiertarko frezarka do metalu z automatycznym posuwem wrzeciona

Frezarko-wiertarka ZX 7045 BXL to ciężka, konwencjonalna maszyna przeznaczona do precyzyjnego wiercenia, frezowania i obróbki elementów metalowych. Masywna konstrukcja żeliwna, stół krzyżowy o długości 1000 mm, automatyczny posuw wrzeciona oraz szeroki zakres prędkości obrotowych sprawiają, że model sprawdza się w warsztatach narzędziowych, zakładach produkcyjnych, działach utrzymania ruchu i pracowniach technicznych.

Główne atuty frezarko-wiertarki ZX 7045 BXL

Konstrukcja modelu ZX 7045 BXL została przygotowana z myślą o stabilnej i powtarzalnej obróbce. W przeciwieństwie do lekkich maszyn warsztatowych, ta wiertarko frezarka do metalu wykorzystuje ciężki odlew żeliwny oraz układ prowadzenia zapewniający odpowiednią sztywność podczas wiercenia i frezowania.

• Ciężki, stabilny odlew żeliwny ogranicza drgania podczas obróbki i poprawia warunki pracy narzędzia.
• Automatyczny posuw wrzeciona z trzema wartościami 0,1; 0,18 oraz 0,26 mm/obr. umożliwia prowadzenie powtarzalnych operacji wiercenia.

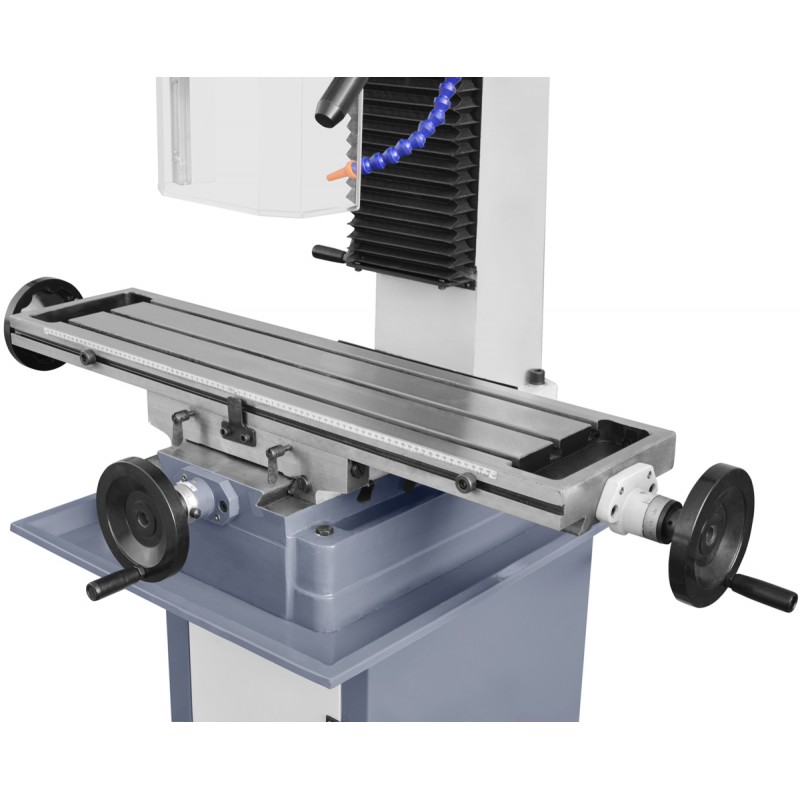

• Masywny stół krzyżowy 1000x240 mm zapewnia dużą powierzchnię roboczą oraz przesuw w osi X wynoszący 700 mm.
• Prowadnice w kształcie jaskółczego ogona zapewniają stabilne prowadzenie zespołów roboczych.
• Szlifowane koła zębate wpływają na cichszą i równomierną pracę przekładni.
• Lewe i prawe obroty wrzeciona zwiększają zakres realizowanych operacji technologicznych.

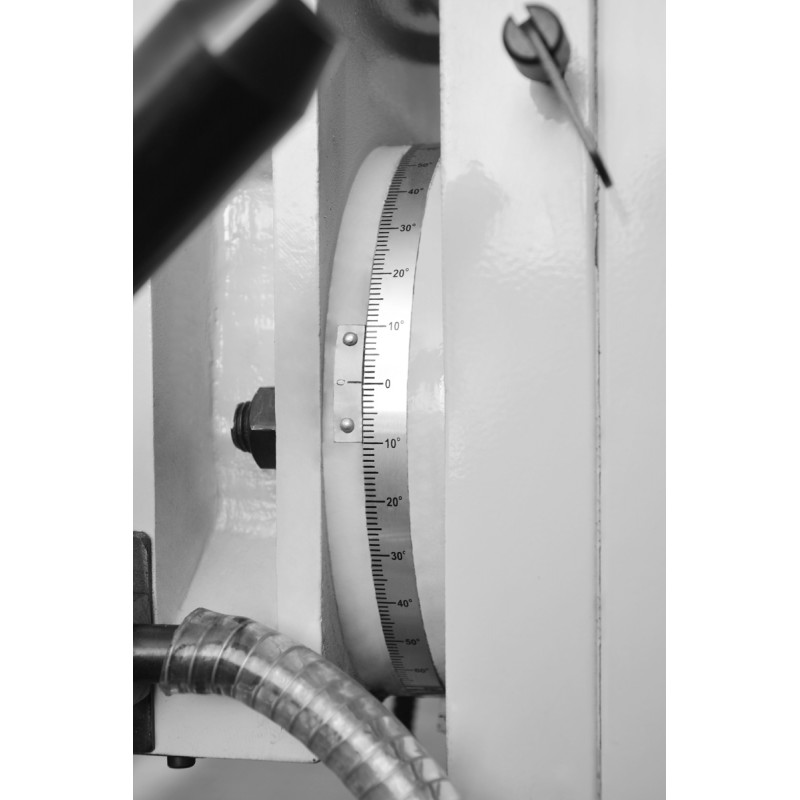

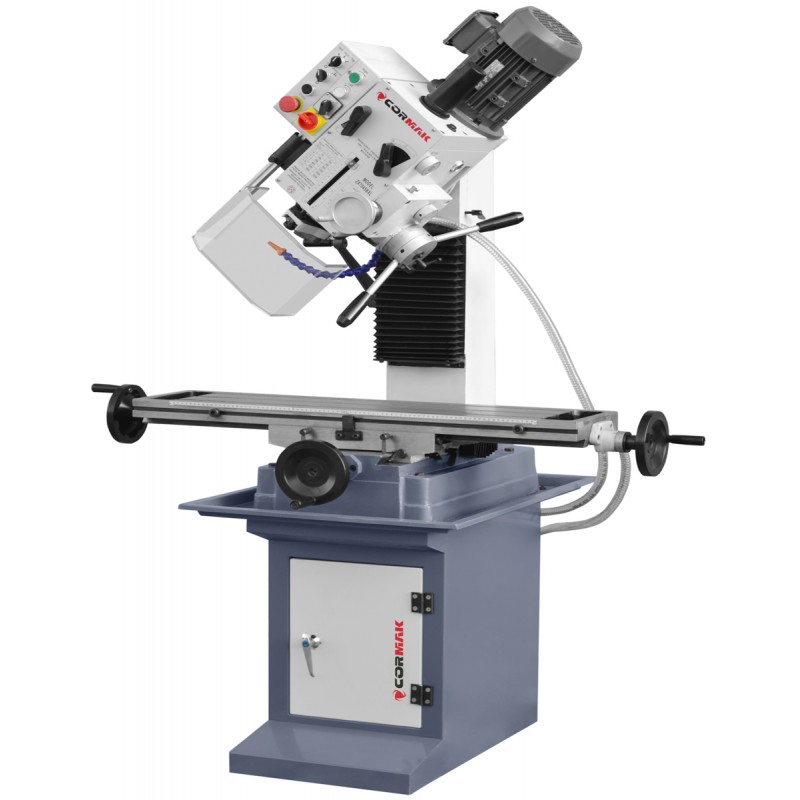

• Głowica obracana w zakresie +/- 90º pozwala wykonywać operacje pod kątem.
• Regulowana wysokość głowicy zwiększa możliwości ustawienia maszyny do obrabianego detalu.

Budowa i technologia maszyny

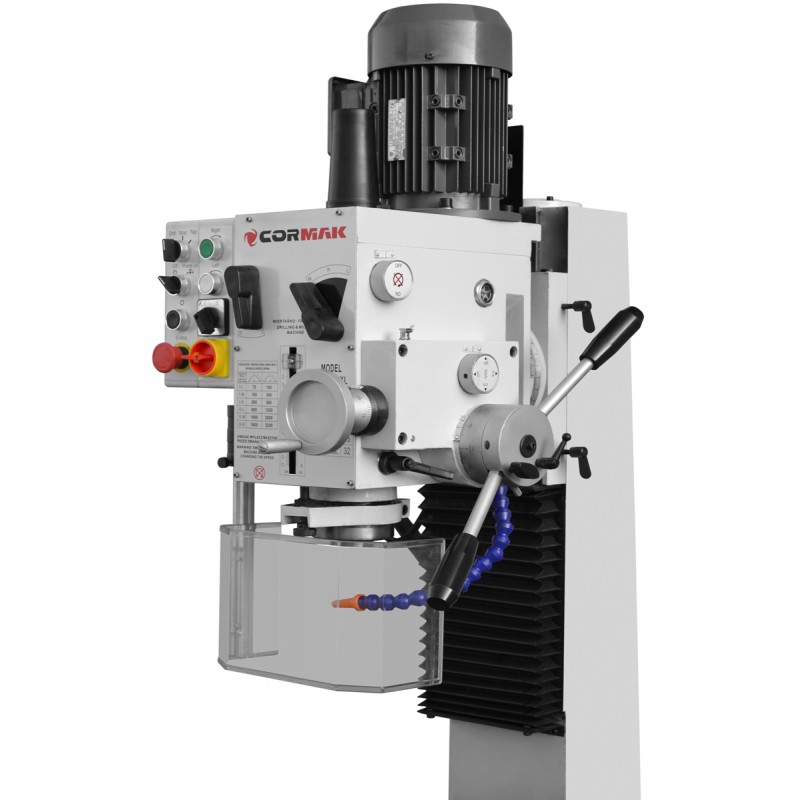

ZX 7045 BXL jest rozwiązaniem dla użytkowników wymagających większej sztywności niż w przypadku typowych, kompaktowych frezarko-wiertarek. Wysokość zespołu frezarskiego regulowana jest na suporcie, a nie bezpośrednio na kolumnie, co wspiera stabilne ustawienie głowicy. Stół z precyzyjnie szlifowaną powierzchnią umożliwia pewne mocowanie detali oraz oprzyrządowania.

Wrzeciono ze stożkiem MK4 współpracuje z szeroką gamą narzędzi i oprawek. Dwanaście prędkości w zakresie od 75 do 3200 obr./min pozwala dopasować parametry do średnicy narzędzia, rodzaju materiału oraz wykonywanej operacji. Maksymalna średnica wiercenia wynosi 32 mm w stali i 45 mm w żeliwie, natomiast maksymalna średnica frezu czołowego to 80 mm.

Precyzja i wydajność pracy

Duży zakres przesuwów stołu 700/210/380 mm w osiach X/Y/Z, wysuw pinoli 120 mm oraz odległość czoła wrzeciona od stołu od 80 do 460 mm pozwalają obrabiać elementy o zróżnicowanych gabarytach. Automatyczny posuw wrzeciona ułatwia wykonywanie serii otworów przy zachowaniu powtarzalnych parametrów skrawania. Dzięki temu frezarka konwencjonalna ZX 7045 BXL może być stosowana zarówno przy jednostkowej obróbce warsztatowej, jak i przy powtarzalnych zadaniach produkcyjnych.

Zastosowanie frezarko-wiertarki ZX 7045 BXL

• wiercenie otworów w stali i żeliwie,
• frezowanie powierzchni frezami czołowymi i palcowymi,
• wykonywanie rowków i podcięć,
• obróbka elementów maszyn i części warsztatowych,
• prace remontowe i narzędziowe,
• produkcja jednostkowa i małoseryjna.

Maszyna znajduje zastosowanie wszędzie tam, gdzie wymagana jest solidna wiertarko frezarka do profesjonalnej obróbki metalu, zapewniająca możliwość wiercenia oraz frezowania na jednym stanowisku roboczym.

*podstawa dostępna w opcji dodatkowej

Dane techniczne frezarko-wiertarki ZX 7045 BXL

Dostępne wyposażenie

• Uchwyt wiertarski B16-13mm
• Trzpień MK4/B16
• Trzpień MK4/D27
• Tuleja redukcyjna MK4/MK3
• Tuleja redukcyjna MK3/MK2

Wyposażenie opcjonalne

• imadła obrotowe
• imadła uchylne
• imadła precyzyjne
• stoły podziałowe
• podzielnice
• głowice do gwintowania
• głowice frezerskie
• frezy trzpieniowe (HSS, HSSE, HSS-PM, VHM)
• wiertła chwyt walcowy
• wiertła na stożku
• płytki frezerskie
• gwintowniki ręczne i maszynowe
• zestaw elementów mocujących
• uchwyty narzędziowe (na tulejki zaciskowe, Weldon)
• trzpienie zabierakowe
• uchwyty wiertarskie

ZX 7045 BXL – frezarka konwencjonalna do profesjonalnej obróbki metalu

Frezarko-wiertarka ZX 7045 BXL łączy dużą powierzchnię roboczą, szeroki zakres ruchów, automatyczny posuw wrzeciona oraz solidną konstrukcję żeliwną. To rozwiązanie dla zakładów poszukujących uniwersalnej maszyny do metalu, umożliwiającej wykonywanie zróżnicowanych operacji frezarskich i wiertarskich bez konieczności angażowania kilku oddzielnych stanowisk. Dobierz odpowiednie oprzyrządowanie i skonfiguruj maszynę zgodnie z wymaganiami prowadzonej obróbki.
