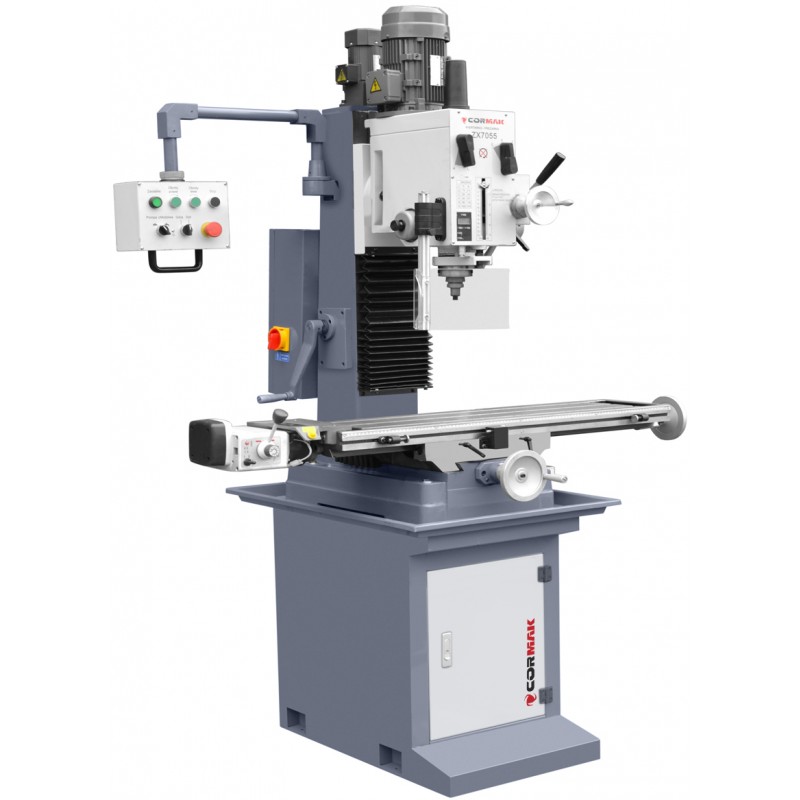

Frezarko-wiertarka ZX 7055

Frezarko-wiertarka ZX 7055 to ciężka, konwencjonalna maszyna przeznaczona do precyzyjnego wiercenia, frezowania i gwintowania elementów metalowych. Masywna konstrukcja żeliwna, automatyczny posuw wrzeciona oraz duży stół krzyżowy sprawiają, że jest to wydajna wiertarko frezarka do metalu przeznaczona do warsztatów narzędziowych, zakładów produkcyjnych, utrzymania ruchu i wykonywania jednostkowych części maszyn.

Frezarko-wiertarka ZX 7055 – stabilna frezarka konwencjonalna do precyzyjnej obróbki metalu

Model ZX 7055 łączy funkcjonalność frezarki i wiertarki w jednej sztywnej konstrukcji. Korpus wykonany z ciężkiego odlewu żeliwnego skutecznie ogranicza wpływ drgań powstających podczas obróbki, co ma bezpośrednie znaczenie dla dokładności prowadzenia narzędzia oraz jakości obrabianej powierzchni. Masa maszyny wynosząca 425 kg zapewnia stabilną podstawę zarówno podczas wiercenia, jak i frezowania czołowego lub trzpieniowego.

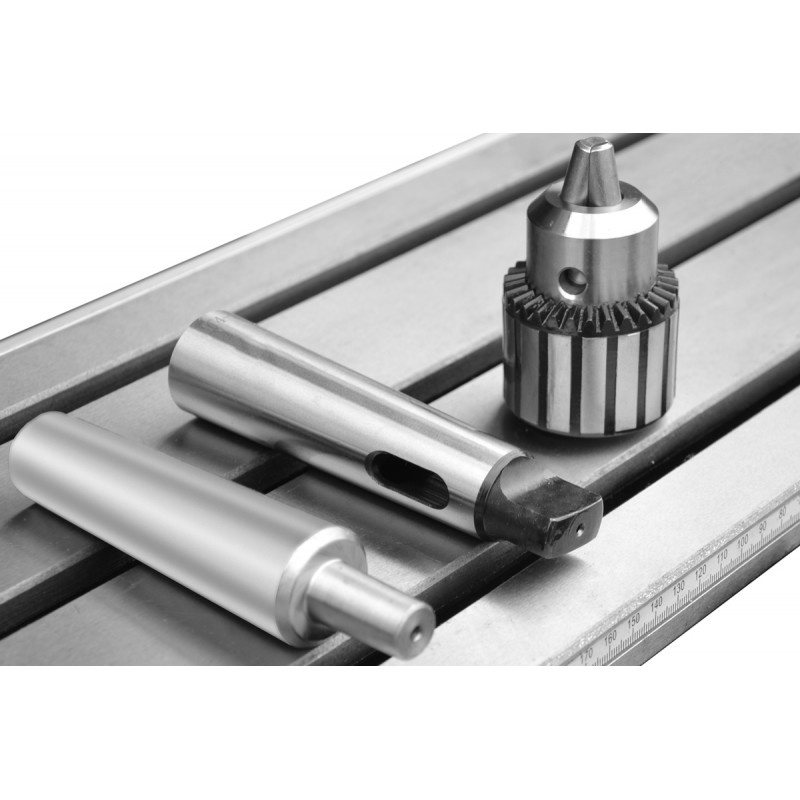

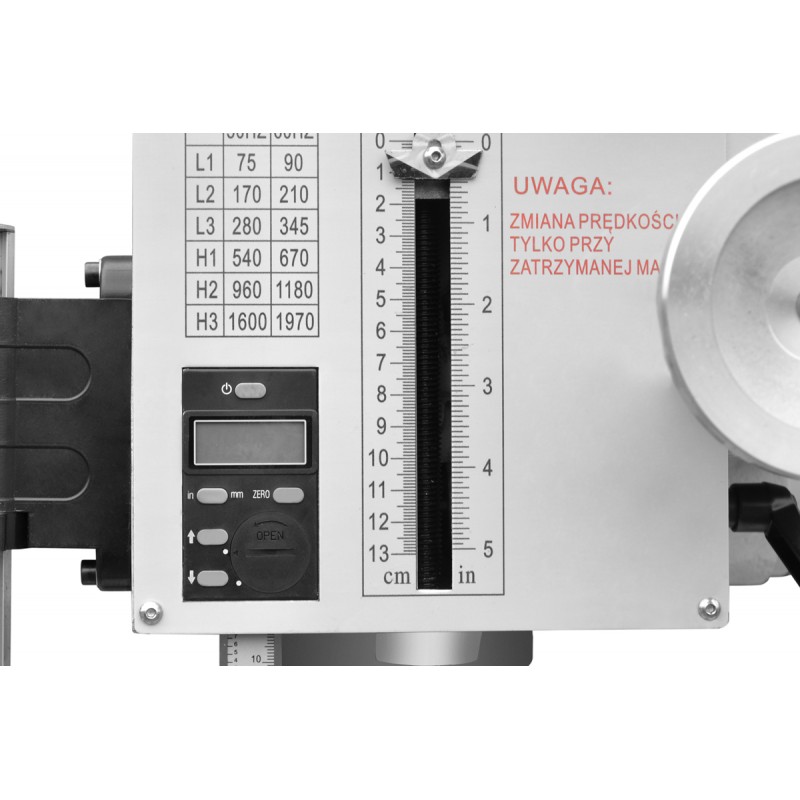

Wrzeciono ze stożkiem MK4 współpracuje z szeroką gamą oprzyrządowania warsztatowego. Zakres sześciu prędkości obrotowych od 75 do 1600 obr./min umożliwia dopasowanie parametrów skrawania do rodzaju narzędzia, średnicy oraz obrabianego materiału. Maksymalna średnica frezu czołowego wynosi 80 mm, natomiast frezu palcowego 32 mm.

Główne atuty maszyny

• Ciężka konstrukcja żeliwna – zapewnia wysoką sztywność układu oraz stabilne warunki obróbki.
• Automatyczny posuw wrzeciona – trzy wartości posuwu pozwalają prowadzić powtarzalne operacje bez konieczności ciągłego ręcznego sterowania.
• Skok wrzeciona 125 mm – umożliwia wykonywanie głębszych otworów oraz efektywną obróbkę detali o zróżnicowanych wymiarach.

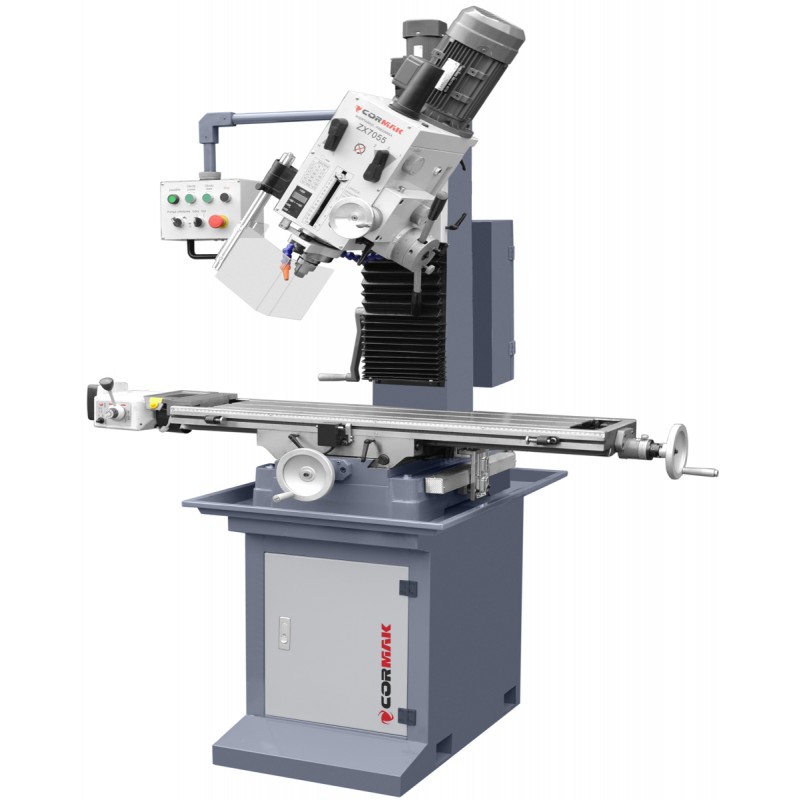

• Głowica obrotowa +/- 90° – pozwala wykonywać obróbkę pod kątem bez konieczności skomplikowanego ustawiania przedmiotu.
• Elektryczna regulacja wysokości głowicy – usprawnia przygotowanie maszyny do kolejnych operacji i ułatwia pracę z detalami o różnej wysokości.

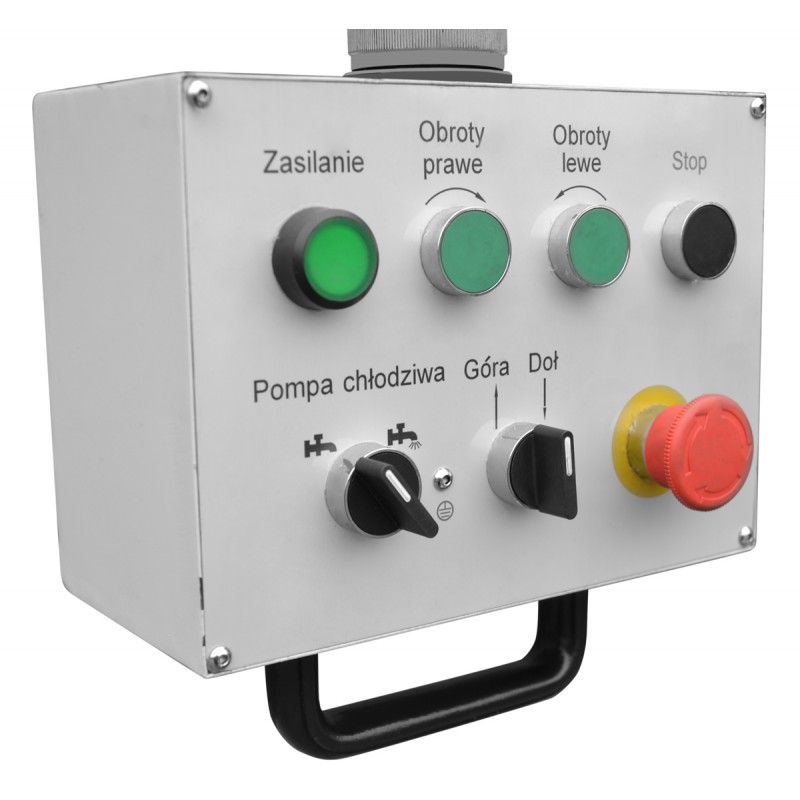

• Lewe i prawe obroty wrzeciona – zwiększają zakres zastosowań, między innymi podczas wykonywania gwintów.
• Funkcja gwintowania – pozwala rozszerzyć zakres operacji wykonywanych na jednym stanowisku roboczym.

Budowa i technologia

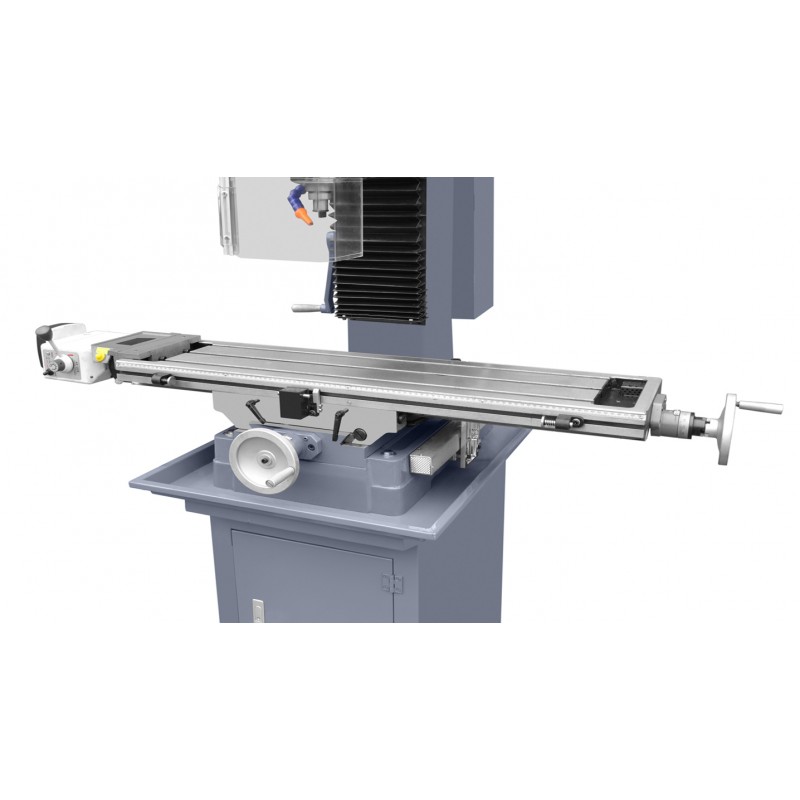

ZX 7055 wyposażono w masywny stół krzyżowy o wymiarach 1000 x 240 mm. Zakres przesuwu stołu w osiach X/Y wynosi 670 x 185 mm, dzięki czemu operator może obrabiać większe elementy bez konieczności ich częstego przepinania. Trzy rowki teowe o szerokości 18 mm umożliwiają stabilne mocowanie imadeł, uchwytów oraz elementów obrabianych.

Precyzyjnie wykonane prowadnice w kształcie jaskółczego ogona zapewniają kontrolowane prowadzenie zespołów roboczych. Szlifowane koła zębate przekładni wspierają płynną pracę układu napędowego i ograniczają poziom hałasu podczas eksploatacji. Silnik o mocy 1,5 kW / 2,1 KM zasilany napięciem 400 V zapewnia parametry odpowiednie do typowych prac frezerskich i wiertarskich wykonywanych w stali oraz innych materiałach obrabialnych skrawaniem.

Precyzja i wydajność pracy

Automatyczny posuw wrzeciona oraz możliwość wyboru jednej z trzech wartości posuwu ułatwiają utrzymanie powtarzalnych parametrów podczas wykonywania serii otworów. Regulowana wysokość głowicy i zakres odległości wrzeciona od stołu wynoszący 90–460 mm pozwalają dostosować przestrzeń roboczą do wysokości detalu, zastosowanego uchwytu i długości narzędzia.

Dzięki połączeniu sztywnej konstrukcji, dużego stołu oraz możliwości stosowania frezów czołowych do 80 mm model ZX 7055 może być wykorzystywany zarówno do wiercenia, rozwiercania i gwintowania, jak również do typowych operacji frezarskich. Jest to frezarka konwencjonalna do metalu przeznaczona dla użytkowników oczekujących szerokiego zakresu zastosowań bez konieczności wykorzystania kilku oddzielnych stanowisk.

Zastosowanie frezarko-wiertarki ZX 7055

• wiercenie otworów w elementach stalowych i metalowych,
• frezowanie powierzchni czołowych i bocznych,
• obróbka rowków, krawędzi i powierzchni płaskich,
• wykonywanie gwintów,
• produkcja jednostkowa i małoseryjna,
• prace remontowe i utrzymanie ruchu,
• warsztaty mechaniczne, narzędziownie i zakłady produkcyjne.

Dane techniczne

Wyposażenie standardowe

• autoposuw wrzeciona
• regulacja wysokości głowicy wrzeciennika z silnikiem elektrycznym.

Wyposażenie opcjonalne

• autoposuw wzdłużny stołu z regulacją prędkości
• podstawa frezarki
• odczyt cyfrowy
• układ chłodzenia
• imadła obrotowe
• imadła uchylne
• imadła precyzyjne
• stoły podziałowe
• podzielnice
• głowice do gwintowania
• głowice frezerskie
• frezy trzpieniowe (HSS, HSSE, HSS-PM, VHM)
• wiertła chwyt walcowy
• wiertła na stożku
• płytki frezerskie
• gwintowniki ręczne i maszynowe
• zestaw elementów mocujących
• uchwyty narzędziowe (na tulejki zaciskowe, Weldon)
• trzpienie zabierakowe
• uchwyty wiertarskie

ZX 7055 – wiertarko frezarka do metalu dla warsztatów i zakładów produkcyjnych

Frezarko-wiertarka ZX 7055 jest rozwiązaniem dla zakładów poszukujących uniwersalnej maszyny do wykonywania zróżnicowanych operacji obróbczych na jednym stanowisku. Automatyczny posuw wrzeciona, duży stół krzyżowy, obrotowa głowica oraz możliwość rozbudowy maszyny między innymi o odczyt cyfrowy, autoposuw stołu i układ chłodzenia pozwalają dopasować konfigurację do charakteru wykonywanej produkcji. Jeśli potrzebna jest solidna frezarka konwencjonalna do metalu przeznaczona do regularnej pracy warsztatowej, ZX 7055 zapewnia szeroki zakres ustawień i funkcji niezbędnych w profesjonalnej obróbce skrawaniem.
