Frezarka wielozadaniowa MFM300

Frezarka wielozadaniowa MFM300 – uniwersalna frezarka konwencjonalna do metalu z wrzecionem pionowym i poziomym

Frezarka wielozadaniowa MFM300 to przemysłowa maszyna przeznaczona do precyzyjnej i wszechstronnej obróbki elementów metalowych w zakładach produkcyjnych, narzędziowniach oraz warsztatach mechanicznych. Konstrukcja łącząca wrzeciono pionowe i poziome ISO40, duży stół roboczy oraz szeroki zakres przemieszczeń umożliwia wykonywanie zróżnicowanych operacji frezarskich bez konieczności stosowania kilku oddzielnych obrabiarek.

Model MFM300 sprawdza się wszędzie tam, gdzie wymagana jest frezarka konwencjonalna do metalu o wysokiej elastyczności ustawienia narzędzia i obrabianego detalu. Rozbudowany zakres ruchu głowicy oraz cyfrowy odczyt położenia w trzech osiach pozwalają skutecznie realizować zarówno obróbkę jednostkową, jak i powtarzalną produkcję małoseryjną.

Główne atuty frezarki MFM300 – szeroki zakres obróbki i precyzyjne pozycjonowanie

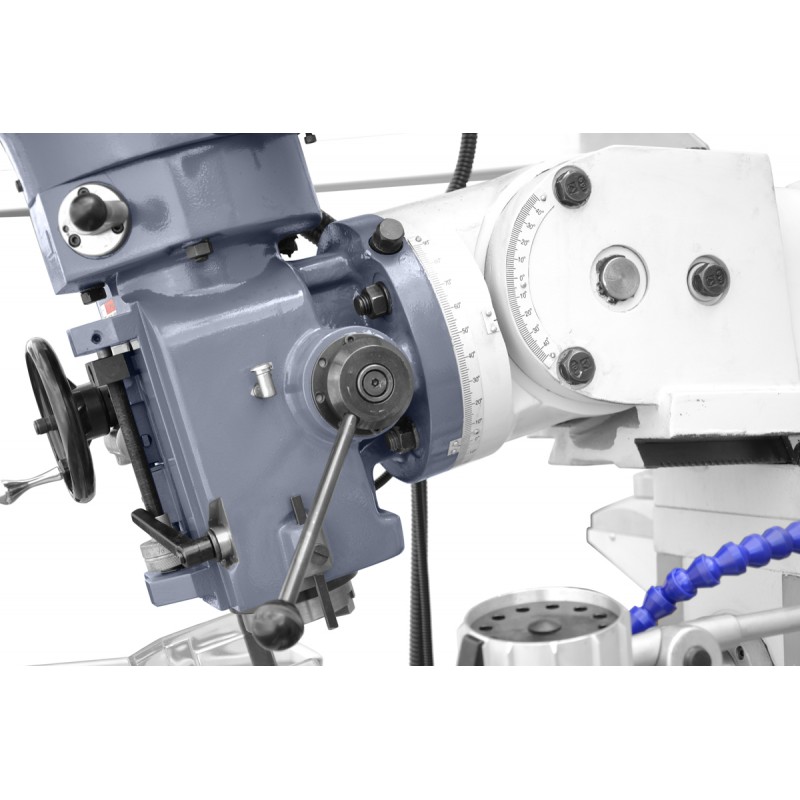

• Przechylna głowica w trzech płaszczyznach – przechył ±90° w prawo i lewo, wychylenie ±45° do przodu i do tyłu oraz obrót poziomy 180° pozwalają ustawić wrzeciono odpowiednio do geometrii wykonywanej operacji.
• Wrzeciono pionowe i poziome ISO40 – dwa układy wrzecion zwiększają możliwości technologiczne maszyny i umożliwiają dobór konfiguracji odpowiedniej do konkretnego rodzaju frezowania.
• Cyfrowy odczyt położenia w 3 osiach – wyposażenie standardowe ułatwia dokładne pozycjonowanie stołu, kontrolę przemieszczeń oraz wykonywanie powtarzalnych operacji obróbczych.
• Trapezowe, hartowane prowadnice zapewniają stabilne prowadzenie zespołów roboczych i ograniczają wpływ obciążeń występujących podczas obróbki.

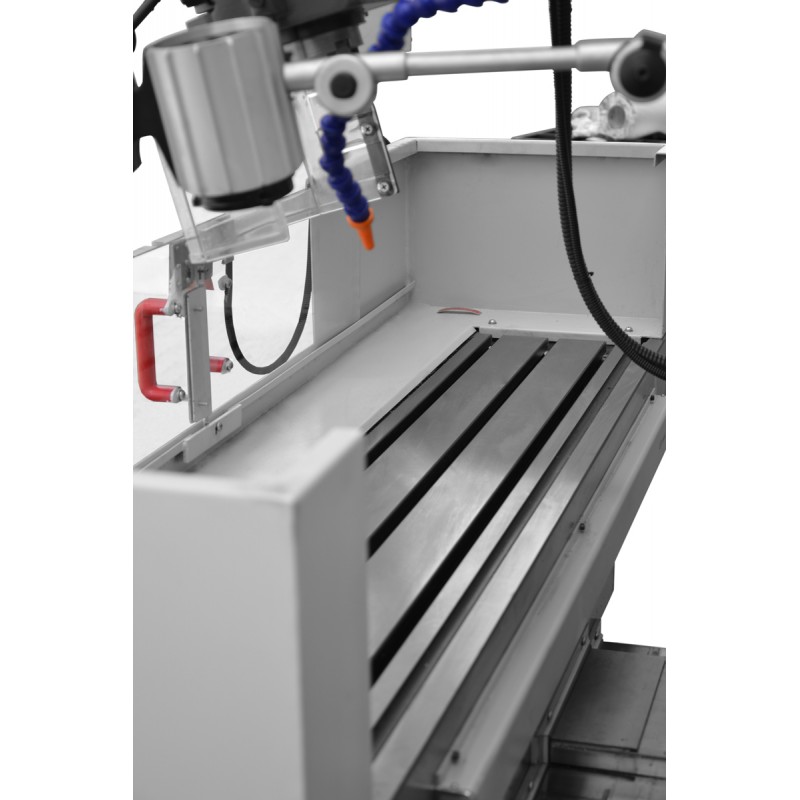

• Stół roboczy 1370 x 320 mm umożliwia mocowanie większych detali, imadeł, uchwytów i oprzyrządowania technologicznego.
• Duże zakresy przesuwu – 820 mm w osi wzdłużnej, 300 mm w osi poziomej oraz 400 mm w osi pionowej pozwalają na obróbkę elementów o zróżnicowanych gabarytach.

Budowa i technologia frezarki konwencjonalnej MFM300

MFM300 została zaprojektowana jako wielozadaniowa frezarka do metalu umożliwiająca wykonywanie wielu operacji na jednej maszynie. Masa netto wynosząca 1700 kg tworzy stabilną podstawę dla pracy zespołów frezarskich i sprzyja zachowaniu wymaganej sztywności podczas skrawania.

Głowica pionowa wykorzystuje wrzeciono ISO40 pracujące w zakresie 65-4660 obr/min, natomiast wrzeciono poziome ISO40 osiąga prędkości 35-1500 obr/min. Taka konfiguracja umożliwia dopasowanie parametrów skrawania do zastosowanego narzędzia, rodzaju materiału i charakteru wykonywanej operacji.

Regulacja obrotów za pomocą pokrętła usprawnia ustawienie maszyny podczas zmiany procesu technologicznego. Wbudowany układ chłodzenia z pompą o mocy 40 W pozwala dostarczać chłodziwo do strefy obróbki, co jest istotne podczas intensywnego frezowania metali.

Precyzja, wydajność i kontrola procesu obróbki

Zastosowanie cyfrowego odczytu dla trzech osi pozwala operatorowi bezpośrednio kontrolować położenie stołu i dokładniej realizować kolejne przejścia technologiczne. Jest to szczególnie istotne podczas wykonywania rowków, powierzchni płaskich, stopni, płaszczyzn ustawionych pod kątem oraz innych operacji wymagających precyzyjnego pozycjonowania.

Zakresy posuwu stołu wynoszą 30-830 mm/min w kierunku wzdłużnym i poziomym oraz 23-625 mm/min w osi pionowej. W połączeniu z silnikiem wrzeciona pionowego o mocy 3,7 kW oraz silnikiem wrzeciona poziomego o mocy 3 kW pozwala to dostosować parametry pracy do różnych operacji wykonywanych na materiałach metalowych.

Zastosowanie – wiertarko frezarka i frezarka do metalu dla profesjonalnych zakładów

Frezarka wielozadaniowa MFM300 jest przeznaczona do profesjonalnej obróbki skrawaniem w narzędziowniach, zakładach utrzymania ruchu, warsztatach mechanicznych oraz przedsiębiorstwach zajmujących się produkcją jednostkową i małoseryjną. Może być wykorzystywana do frezowania płaszczyzn, rowków, powierzchni ustawionych pod kątem oraz wielu innych prac technologicznych.

Dzięki rozbudowanym możliwościom ustawienia głowicy MFM300 może realizować zadania charakterystyczne dla uniwersalnej wiertarko frezarki, jednocześnie oferując możliwości typowe dla rozbudowanej frezarki konwencjonalnej. To rozwiązanie dla zakładów oczekujących jednej maszyny o szerokim zakresie konfiguracji i dużej przestrzeni roboczej.

Wyposażenie standardowe

• cyfrowy odczyt położenia dla 3 osi,
• wrzeciono pionowe ISO40,
• wrzeciono poziome ISO40,
• przechylna i obrotowa głowica,
• hartowane prowadnice trapezowe,
• układ chłodzenia.

Frezarka MFM300 – rozwiązanie do wszechstronnej obróbki metalu

Jeżeli zakład wymaga maszyny łączącej duży stół roboczy, wrzeciono pionowe i poziome, szeroki zakres obrotów oraz odczyt cyfrowy 3 osi, MFM300 zapewnia rozbudowane możliwości konfiguracji procesu obróbczego. Skontaktuj się z doradcą CORMAK, aby dobrać odpowiednie wyposażenie i konfigurację maszyny do planowanych operacji technologicznych.
