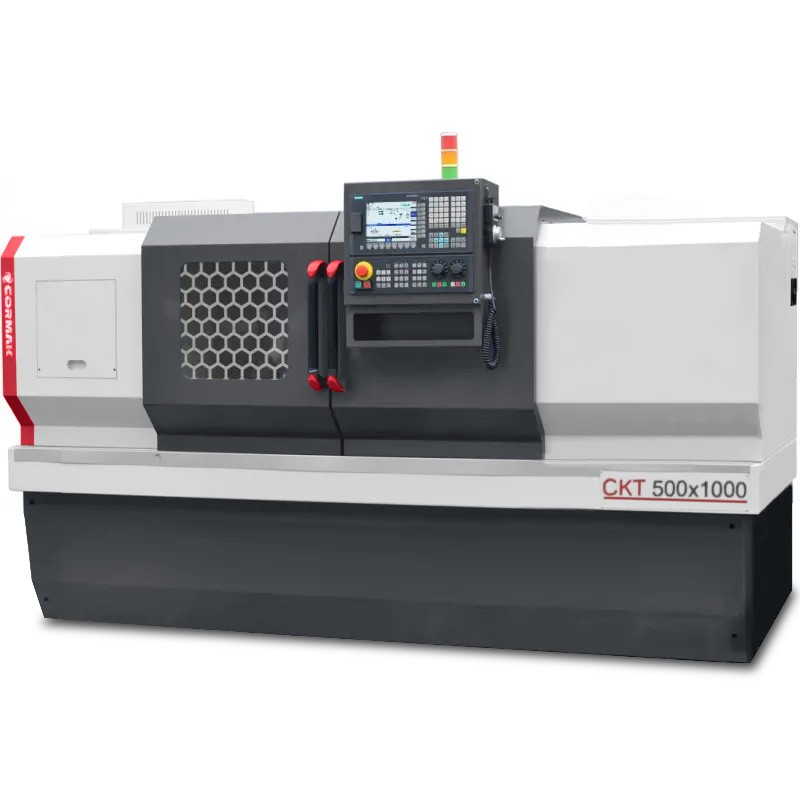

Tornio CNC CKT 500x1000 – precisione e produttività nella lavorazione del metallo

Tornio CNC CKT 500x1000 è un tornio a controllo numerico avanzato destinato alla lavorazione precisa di particolari metallici in aziende produttive di medie e grandi dimensioni. Dotato di controllo SIEMENS SINUMERIK 808D e di una struttura solida, garantisce elevata precisione, affidabilità ed efficienza in diverse applicazioni industriali.

Punti di forza principali del tornio CNC CKT 500x1000

Il tornio CNC per metallo CKT 500x1000 è una soluzione professionale per l’industria che unisce tecnologia moderna e struttura robusta, dedicata ad aziende che richiedono la massima qualità nella lavorazione per asportazione di truciolo. Come tornio industriale, consente l’esecuzione di operazioni complesse, come tornitura di superfici esterne, interne, sferiche, filettatura, foratura, taglio a tuffo e contornatura, garantendo un’eccellente qualità dei particolari. I suoi principali vantaggi comprendono:

• Elevata precisione di lavorazione: Il diametro massimo di tornitura sopra il banco di 500 mm e sopra il carro di 280 mm, con rugosità superficiale Ra1.6, garantisce un’eccezionale qualità di finitura dei particolari.
• Mandrino flessibile: La gamma di velocità 200-1800 giri/min (oppure 200-1200 giri/min con passaggio di 91 mm) e il passaggio mandrino di 75 mm (OPTION* 91 mm) consentono la lavorazione di un’ampia gamma di materiali.
• Controllo intuitivo: Il sistema SIEMENS SINUMERIK 808D con azionamenti servo Siemens offre una modalità dedicata agli utenti di macchine convenzionali, facilitando il passaggio alla tecnologia CNC.
• Struttura rigida: Il peso netto di 2900 kg e le dimensioni 2355x1520x1860 mm garantiscono stabilità durante la lavorazione di particolari lunghi fino a 1000 mm.
• Efficienza utensili: La torretta portautensili a 4 posizioni (OPTION* 6 o 8 posizioni) con utensili di 25x25 mm accelera il cambio utensile, riducendo il tempo del ciclo produttivo.
• Impostazione rapida: Consente una comoda impostazione degli utensili, dei punti zero e l’esecuzione di correzioni senza necessità di scrivere un programma, ideale per la produzione unitaria.
• Sicurezza aumentata: I movimenti manuali e la limitazione della velocità consentono una movimentazione precisa e sicura della macchina, riducendo al minimo il rischio di errori.
• Durata dei componenti: Il sistema automatico di lubrificazione di trasmissioni e guide riduce l’usura, prolungando la vita utile della macchina.
• Raffreddamento ottimale: Il sistema di raffreddamento garantisce stabilità termica, proteggendo utensili e particolari durante la lavorazione intensiva.
• Versatilità di applicazione: Dedicato alla tornitura di precisione nell’industria meccanica, automobilistica e degli utensili, sia nella produzione in serie che di piccola serie.
• Economicità di esercizio: Il motore principale da 7.5kW (OPTION* 11kW) unisce elevata produttività e basso consumo energetico.
• Integrazione con i cicli tecnologici: La collaborazione con cicli di lavorazione, come tornitura trasversale, conica, filettatura o foratura, richiede soltanto l’inserimento dei parametri di base, senza conoscenza dei codici G.
• Possibilità di personalizzazione: Un ampio set di opzioni, come il controllo Fanuc Oi-TF, il mandrino idraulico, il caricatore di barre, la sonda utensile o il software CAD/CAM, consente di adattare la macchina a esigenze specifiche.
• Standard europei di sicurezza: La dichiarazione CE conferma la conformità alle rigorose norme di sicurezza sul lavoro.

Struttura e tecnologia del tornio CNC CKT 500x1000

Il tornio industriale CNC CKT 500x1000 è stato progettato pensando ad affidabilità e precisione in condizioni produttive esigenti. Gli elementi costruttivi principali comprendono:

• Basamento macchina solido: La struttura rigida con peso netto di 2900 kg riduce al minimo le vibrazioni, garantendo stabilità durante la lavorazione.
• Mandrino ad alte prestazioni: Il passaggio di 75 mm (OPTION* 91 mm) e la velocità di 200-1800 giri/min (oppure 200-1200 giri/min) consentono la lavorazione di particolari diversi.
• Torretta portautensili: A 4 posizioni (OPTION* 6 o 8) con utensili di 25x25 mm garantisce un rapido cambio utensile e flessibilità operativa.
• Contropunta manuale: Con corsa massima di 120 mm, supporta il sostegno preciso dei particolari, con OPTION* idraulica per una maggiore efficienza.
• Mandrino manuale autocentrante a 3 griffe: Garantisce un serraggio sicuro dei particolari, con OPTION* idraulica per una maggiore efficienza.
• Azionamenti servo Siemens: Garantiscono fluidità di movimento ed elevata precisione di posizionamento.
• Sistema automatico di lubrificazione: La lubrificazione centralizzata di trasmissioni e guide riduce l’usura dei componenti.
• Sistema di raffreddamento: Mantiene la temperatura ottimale, migliorando la qualità della lavorazione e la durata degli utensili.
• Illuminazione alogena 24V: Garantisce un’eccellente visibilità dell’area di lavoro, aumentando sicurezza e precisione.

Precisione e produttività di lavoro

Il tornio a controllo numerico CKT 500x1000 garantisce una precisione eccezionale grazie al controllo SIEMENS SINUMERIK 808D e agli azionamenti servo Siemens. I cicli fissi avanzati, come tornitura trasversale, conica, filettatura, taglio a tuffo e contornatura, semplificano la programmazione e riducono il tempo di lavorazione. La rugosità superficiale Ra1.6, la velocità di movimento dell’asse X (8 m/min) e Z (10 m/min) e la possibilità di lavorare particolari con diametro fino a 500 mm e lunghezza 1000 mm garantiscono elevata qualità ed efficienza.

Applicazioni del tornio CNC per metallo CKT 500x1000

I torni CNC per metallo come il CKT 500x1000 trovano applicazione in diversi settori industriali, tra cui:

• Industria meccanica: Produzione di alberi, boccole, flange ed elementi di precisione.
• Industria automobilistica: Lavorazione di componenti di motori, trasmissioni e sistemi di sospensione.
• Industria degli utensili: Produzione di filetti, scanalature e particolari con geometrie complesse.
• Produzione in serie e di piccola serie: Ideale per la produzione di medie serie e per la rapida realizzazione di singoli particolari nei reparti R&D.

La macchina è una scelta eccellente per aziende che cercano un tornio CNC versatile e affidabile.

Dotazione standard

• Controllo SIEMENS SINUMERIK 808 Advanced
• Azionamenti servo Siemens
• Mandrino manuale autocentrante a 3 griffe
• Torretta a 4 posizioni
• Set di griffe morbide
• Contropunta manuale
• Sistema di raffreddamento
• Sistema automatico di lubrificazione di trasmissioni e guide
• Illuminazione alogena 24V
• manuale utente
• Dichiarazione CE

Dotazione opzionale*

• Controllo SIEMENS SINUMERIK 828D
• Lunetta mobile
• Torretta a 8 posizioni
• Mandrino idraulico
• Contropunta idraulica
• Lunetta fissa
• Sonda utensile
• Trasportatore trucioli
• Griffe morbide aggiuntive
• Griffe dure
• Pinze portapezzo
• Pinza di presa dei pezzi lavorati
• Caricatore di barre
• Portautensili
• Software CAD/CAM

Parametri tecnici

Controlli CNC – SIEMENS SINUMERIK 808D, SINUMERIK 828D e Fanuc Oi-TF

I torni CNC CKT 500x1000 sono dotati di sistemi di controllo professionali di rinomati produttori Siemens, Fanuc e GSK. Essi garantiscono precisione, affidabilità e flessibilità di adattamento a diverse esigenze produttive, dalle operazioni semplici ai processi di lavorazione complessi.

SIEMENS SINUMERIK 808D – controllo CNC compatto per applicazioni di base

SIEMENS SINUMERIK 808D è un controllo CNC economico dedicato a torni e fresatrici di classe base, ideale per piccole e medie aziende. Le sue caratteristiche principali sono:

• Utilizzo intuitivo: L’interfaccia grafica e la funzione Teach-In facilitano la programmazione, riducendo al minimo il tempo di apprendimento degli operatori.
• Elevata affidabilità: Struttura resistente a polvere e umidità, che garantisce stabilità in difficili condizioni di officina.
• Compatibilità: Dedicato a macchine con requisiti standard, con facile integrazione degli azionamenti servo SIEMENS.
• Ottimizzazione dei costi: Basso consumo energetico e requisiti minimi di assistenza, ideale per utenti CNC principianti.

Controlli CNC – Siemens e Fanuc

Il tornio CNC CKT 500x1000 offre sistemi di controllo CNC avanzati, come SIEMENS SINUMERIK 808 Advanced, SIEMENS SINUMERIK 828D, e Fanuc Oi-TF, che garantiscono precisione, affidabilità e facilità d’uso:

SIEMENS SINUMERIK 808 Advanced

• Interfaccia intuitiva: Semplice da usare, ideale per officine più piccole e utenti principianti.
• Affidabilità: Struttura robusta resistente a difficili condizioni industriali.
• Economicità: Dedicato alle applicazioni base di tornitura e fresatura.

SIEMENS SINUMERIK 828D

• Elevata potenza di calcolo: Consente lavorazioni dinamiche e la gestione di cicli complessi.
• Integrazione con CAD/CAM: Facilita la collaborazione con il software di progettazione.
• Funzioni avanzate: Ottimizzazione dei percorsi utensile e possibilità di ampliamento con moduli aggiuntivi.

Fanuc Oi-TF

• Stabilità: Affidabilità nella produzione in serie e nel lavoro prolungato.
• Cicli di tornitura avanzati: Ideali per operazioni di taglio precise, come filettatura e scanalatura.
• Utilizzo intuitivo: L’interfaccia leggibile accelera la programmazione.

Manuali utente

SIEMENS SINUMERIK 828/840

Scarica il manuale

SIEMENS SINUMERIK 808

Scarica il manuale

Affidati all’esperienza CORMAK

CORMAK offre affidabili torni CNC per metallo e un supporto tecnico completo. Le nostre macchine soddisfano gli standard europei di sicurezza, mentre il servizio professionale in garanzia e post-garanzia garantisce la continuità della produzione.

• 16 anni di esperienza nell’assistenza dei controlli CNC Siemens.
• Su oltre 15,000 m² di superficie di magazzino sono disponibili circa 12,000 macchine e dispositivi.
• Garantiamo un servizio professionale in garanzia e post-garanzia.
• Scegliendo CORMAK, hai la certezza di acquistare presso un’azienda con attestati europei di sicurezza.

Chiedi i dettagli o prenota una presentazione della macchina!
