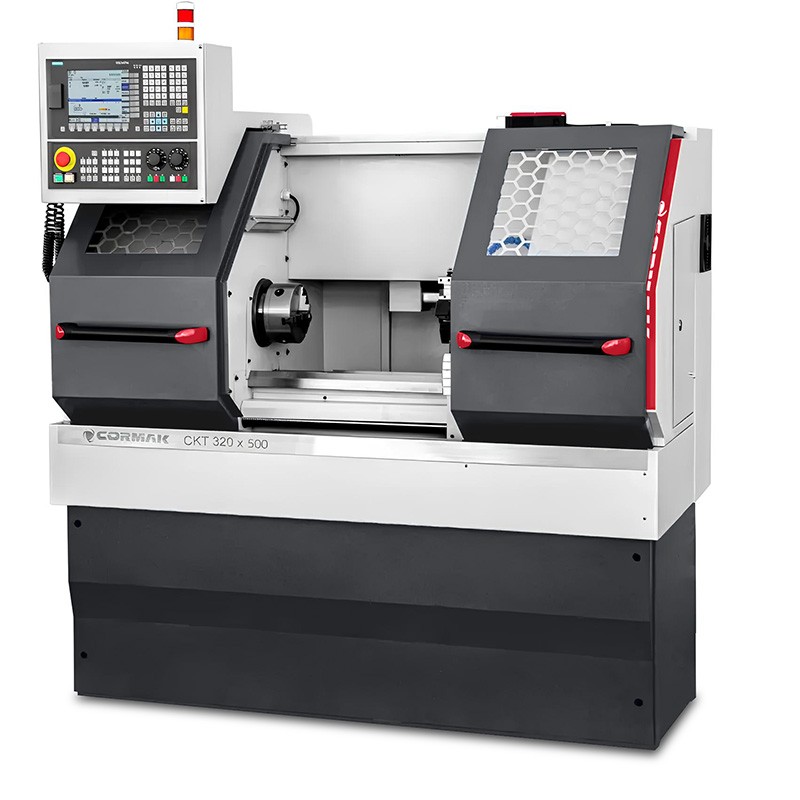

Tornio CNC CKT 320x500 – precisione e versatilità nella lavorazione dei metalli

Tornio CNC CKT 320x500 è un tornio a controllo numerico avanzato progettato per la lavorazione precisa di particolari metallici in piccole e medie aziende produttive. Dotato di controllo SIEMENS SINUMERIK 808D e di una struttura solida, garantisce elevata precisione e affidabilità.

Punti di forza principali del tornio CNC CKT 320x500

Il tornio CNC per metallo CKT 320x500 offre un’eccellente combinazione di precisione, produttività e flessibilità, soddisfacendo le esigenze di officine professionali e impianti industriali. Come avanzato tornio industriale, assicura parametri di lavorazione ottimali, consentendo la produzione di particolari con geometrie complesse con un impiego minimo di tempo. I vantaggi principali includono:

• Precisione di lavorazione: Il diametro massimo di tornitura sul banco è di 320 mm e sul carro di 90 mm (OPTION* 135 mm), con passaggio mandrino di 32 mm (OPTION* 44 mm), garantendo precisione nelle diverse operazioni di taglio.
• Mandrino flessibile: La gamma di velocità 100-2500 giri/min con attacco MT5 consente la lavorazione di diversi materiali, dall’acciaio alle leghe leggere.
• Controllo avanzato: Il sistema SIEMENS SINUMERIK 808D con interfaccia intuitiva ottimizza la programmazione e aumenta l’efficienza produttiva.
• Struttura rigida: Il peso di 900 kg e le dimensioni 1500x1000x1700 mm garantiscono stabilità durante la lavorazione di pezzi fino a 500 mm di lunghezza.
• Efficienza utensili: La torretta a 4 posizioni (OPTION* 6 o 8) con utensili di dimensioni 16x16 mm accelera il cambio utensile, riducendo i tempi ciclo.
• Durata dei componenti: Il sistema automatico di lubrificazione di trasmissioni e guide riduce al minimo l’usura, prolungando la vita utile della macchina.
• Raffreddamento ottimale: Il sistema di raffreddamento protegge utensili e pezzi, garantendo elevata qualità superficiale e continuità di lavoro.
• Versatilità di applicazione: Dedicato a tornitura, filettatura, scanalatura e foratura nell’industria meccanica, automobilistica e degli utensili.
• Economicità di esercizio: Il motore con potenza 5.1kW (S1) / 3.7kW garantisce alta produttività con basso consumo energetico.

Struttura e tecnologia del tornio CNC CKT 320x500

Il tornio industriale CNC CKT 320x500 è stato progettato pensando ad affidabilità e precisione in ambienti produttivi esigenti. Gli elementi costruttivi principali comprendono:

• Basamento macchina solido: La struttura rigida dal peso di 900 kg riduce al minimo le vibrazioni, garantendo stabilità durante la lavorazione.
• Mandrino ad alte prestazioni: Passaggio 32 mm (OPTION* 44 mm), attacco MT5 e velocità 100-2500 giri/min consentono la lavorazione di particolari diversi.
• Torretta portautensili: A 4 posizioni (OPTION* 6 o 8) con utensili 16x16 mm garantisce cambio rapido utensili e flessibilità operativa.
• Contropunta manuale: Con attacco MK3 e corsa massima di 100 mm, supporta il sostegno preciso dei particolari.
• Azionamenti servo Siemens: Garantiscono fluidità di movimento ed elevata precisione di posizionamento.
• Sistema automatico di lubrificazione: La lubrificazione centralizzata di trasmissioni e guide riduce l’usura dei componenti.
• Sistema di raffreddamento: Mantiene la temperatura ottimale di utensili e pezzi, migliorando la qualità della lavorazione.
• Illuminazione alogena 24V: Garantisce un’eccellente visibilità dell’area di lavoro, aumentando sicurezza e precisione.

Precisione ed efficienza di lavoro

Il tornio a controllo numerico CKT 320x500 offre elevata precisione grazie al controllo SIEMENS SINUMERIK 808D e agli azionamenti servo Siemens. Il sistema ottimizza i percorsi utensile, garantendo accuratezza nella lavorazione di pezzi con diametro fino a 320 mm e lunghezza 500 mm. Il rapido cambio utensile e i cicli di tornitura avanzati riducono i tempi di produzione, aumentando l’efficienza.

Applicazione del tornio CNC per metallo CKT 320x500

I torni CNC per metallo come il CKT 320x500 sono indispensabili nei settori che richiedono lavorazioni meccaniche di precisione per asportazione di truciolo, tra cui:

• Industria meccanica: Produzione di alberi, boccole, flange e altri componenti di precisione.
• Industria automobilistica: Lavorazione di componenti di motori, trasmissioni e sistemi di sospensione.
• Industria degli utensili: Realizzazione di filetti, scanalature e particolari con geometrie complesse.
• Prototipazione: Ideale per la produzione unitaria e di piccola serie in officine e reparti R&D.

La macchina è una scelta eccellente per aziende che cercano un tornio CNC compatto e versatile.

Dotazione standard

• Controllo SIEMENS SINUMERIK 808 Advanced
• Azionamenti servo Siemens
• Mandrino manuale autocentrante a 3 griffe
• Torretta portautensili a 4 posizioni
• Set di griffe morbide
• Contropunta manuale con attacco MK3
• Sistema di raffreddamento
• Sistema automatico di lubrificazione di trasmissioni e guide
• Illuminazione alogena 24V
• Documentazione tecnica di esercizio e certificazione CE

Dotazione opzionale*

• Controllo GSK, SIEMENS SINUMERIK 828D o Fanuc Oi-TF
• Mandrino idraulico
• Contropunta idraulica
• Lunetta mobile
• Lunetta fissa
• Griffe morbide o dure aggiuntive
• Pinze portapezzo
• Pinza di presa dei pezzi lavorati
• Caricatore di barre
• Portautensili
• Software CAD/CAM

Parametri tecnici

Controlli CNC – Siemens e Fanuc

TORNIO CNC CORMAK 320x500 offre sistemi di controllo CNC avanzati, come SIEMENS SINUMERIK 808D, SIEMENS SINUMERIK 828D e Fanuc Oi-TF, che assicurano precisione, affidabilità e facilità d’uso:

SIEMENS SINUMERIK 808 Advanced

• Interfaccia intuitiva: Semplice da usare, ideale per officine più piccole e utenti principianti.
• Affidabilità: Struttura resistente alle difficili condizioni industriali.
• Economicità: Dedicato alle applicazioni base di tornitura e fresatura.

SIEMENS SINUMERIK 828D

• Elevata potenza di calcolo: Consente lavorazioni dinamiche e la gestione di cicli complessi.
• Integrazione con CAD/CAM: Facilita la collaborazione con il software di progettazione.
• Funzioni avanzate: Ottimizzazione dei percorsi utensile e possibilità di espansione con moduli aggiuntivi.

Fanuc Oi-TF

• Stabilità: Affidabilità nella produzione in serie e nel lavoro prolungato.
• Cicli di tornitura avanzati: Ideali per operazioni di taglio precise, come filettatura e scanalatura.
• Uso intuitivo: L’interfaccia chiara accelera la programmazione.

Manuali utente

SIEMENS SINUMERIK 828/840

Scarica il manuale

SIEMENS SINUMERIK 808

Scarica il manuale

Affidati all’esperienza CORMAK

CORMAK offre affidabili torni CNC per metallo e un supporto tecnico completo. Le nostre macchine soddisfano gli standard europei di sicurezza, mentre il servizio di assistenza in garanzia e post-garanzia garantisce la continuità della produzione.

• 16 anni di esperienza nell’assistenza dei controlli CNC Siemens.
• Su oltre 15,000 m² di superficie di magazzino sono disponibili circa 12,000 macchine e dispositivi.
• Garantiamo un servizio professionale in garanzia e post-garanzia.
• Scegliendo CORMAK, hai la certezza di acquistare in un’azienda con attestati europei di sicurezza.

Chiedi i dettagli o prenota una presentazione della macchina!

*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.
