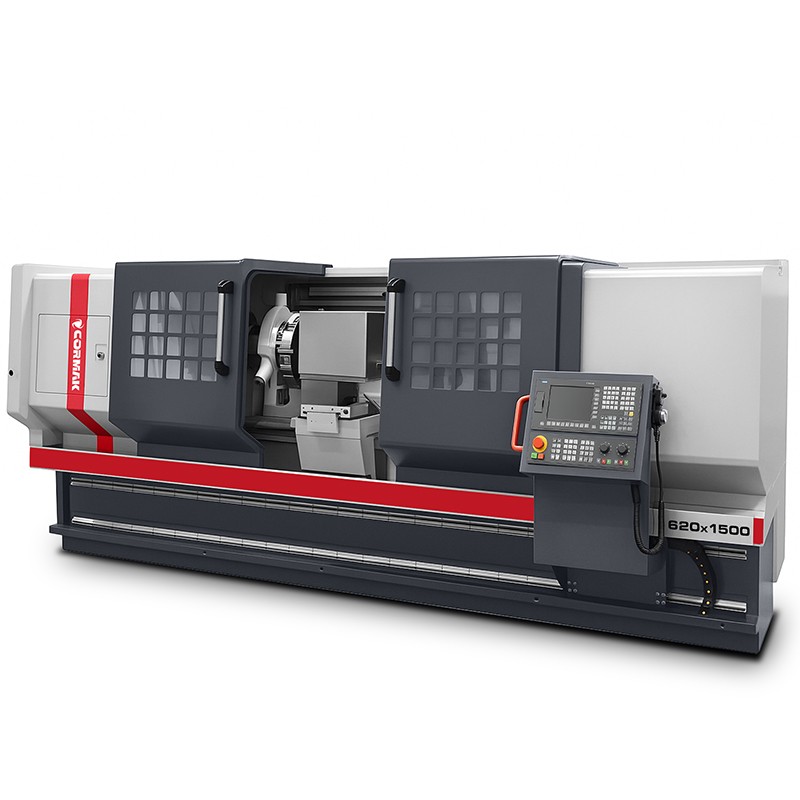

Tornio CNC 620x1500 – affidabilità e precisione nella lavorazione del metallo

Tornio CNC 620x1500 è un tornio a controllo numerico avanzato progettato per la lavorazione precisa di particolari metallici in ambienti industriali esigenti. Dotato di controllo SIEMENS SINUMERIK 808D e di una struttura solida, garantisce elevata precisione, efficienza e affidabilità, risultando ideale per aziende produttive di medie e grandi dimensioni.

Punti di forza principali del tornio CNC 620x1500

Il tornio CNC per metallo 620x1500 è una soluzione professionale per l’industria, che unisce tecnologia avanzata e struttura robusta, dedicata ad aziende che richiedono la massima qualità nella lavorazione per asportazione di truciolo. Come tornio industriale, consente l’esecuzione di operazioni complesse, come tornitura di superfici esterne, interne, sferiche, filettatura, foratura, taglio a tuffo e contornatura, garantendo una qualità eccezionale dei particolari. I suoi principali vantaggi comprendono:

• Eccezionale precisione di lavorazione: Il diametro massimo di tornitura sopra il banco di 620 mm e sopra il carro di 320 mm, con distanza tra le punte di 1500 mm, garantisce un’eccellente qualità di finitura dei particolari.
• Mandrino flessibile: La gamma di velocità 100-800 giri/min (con ø 380 mm) e 100-1500 giri/min (con ø 250 mm), con passaggio mandrino di 115 mm, consente la lavorazione di un’ampia gamma di materiali, dall’acciaio alle leghe leggere.
• Controllo intuitivo: Il sistema SIEMENS SINUMERIK 808D con azionamenti servo Siemens offre una modalità dedicata agli utenti di macchine convenzionali, facilitando il passaggio alla tecnologia CNC.
• Struttura rigida: Il peso netto di 3850 kg e le dimensioni 2950x1520x1750 mm garantiscono stabilità durante la lavorazione di grandi particolari.
• Efficienza utensili: La torretta portautensili a 6 posizioni (OPTION* 8) con utensili di 25 mm accelera il cambio utensile, riducendo il tempo del ciclo produttivo.
• Impostazione rapida: Consente una comoda impostazione degli utensili, dei punti zero e l’esecuzione di correzioni senza necessità di scrivere un programma, ideale per la produzione unitaria.
• Sicurezza aumentata: I movimenti manuali e la limitazione della velocità consentono una movimentazione precisa e sicura della macchina, riducendo al minimo il rischio di errori.
• Durata dei componenti: Il sistema automatico di lubrificazione di trasmissioni e guide riduce l’usura, prolungando la vita utile della macchina.
• Raffreddamento ottimale: Il sistema di raffreddamento garantisce stabilità termica, proteggendo utensili e particolari durante la lavorazione intensiva.
• Versatilità di applicazione: Dedicato alla tornitura di precisione nell’industria meccanica, automobilistica e degli utensili, sia nella produzione in serie che di piccola serie.
• Economicità di esercizio: Il motore principale da 7.5kW (OPTION* 11kW) con inverter da 11kW unisce elevata produttività e basso consumo energetico.
• Integrazione con i cicli tecnologici: La collaborazione con cicli di lavorazione, come tornitura trasversale, conica, filettatura o foratura, richiede soltanto l’inserimento dei parametri di base, senza conoscenza dei codici G.
• Automazione avanzata: Opzioni come il mandrino idraulico, la contropunta idraulica, il caricatore di barre o il trasportatore trucioli aumentano l’efficienza dei processi produttivi.
• Possibilità di personalizzazione: Un ampio set di opzioni, come il controllo Fanuc Oi-TF, SIEMENS SINUMERIK 828D, la sonda utensile o il software CAD/CAM, consente di adattare la macchina a esigenze specifiche.
• Standard europei di sicurezza: La dichiarazione CE conferma la conformità alle rigorose norme di sicurezza sul lavoro.

Struttura e tecnologia del tornio CNC 620x1500

Il tornio industriale CNC 620x1500 è stato progettato pensando ad affidabilità e precisione in condizioni produttive esigenti. Gli elementi costruttivi principali comprendono:

• Basamento macchina solido: La struttura rigida con peso netto di 3850 kg riduce al minimo le vibrazioni, garantendo stabilità durante la lavorazione.
• Mandrino ad alte prestazioni: Il passaggio di 115 mm e la velocità di 100-800 giri/min (con ø 380 mm) oppure 100-1500 giri/min (con ø 250 mm) consentono la lavorazione di particolari diversi.
• Torretta portautensili: A 6 posizioni (OPTION* 8) con utensili di 25 mm garantisce un rapido cambio utensile e flessibilità operativa.
• Contropunta manuale: Attacco MK 5 con corsa massima di 200 mm, supporta il sostegno preciso dei particolari.
• Mandrino manuale autocentrante a 3 griffe: Diametro 380 mm, garantisce un serraggio sicuro dei particolari, con OPTION* di mandrino idraulico per una maggiore automazione.
• Azionamenti servo Siemens: Garantiscono fluidità di movimento ed elevata precisione di posizionamento.
• Sistema automatico di lubrificazione: La lubrificazione centralizzata di trasmissioni e guide riduce l’usura dei componenti.
• Sistema di raffreddamento: Mantiene la temperatura ottimale, migliorando la qualità della lavorazione e la durata degli utensili.
• Illuminazione alogena 24V: Garantisce un’eccellente visibilità dell’area di lavoro, aumentando sicurezza e precisione.

Precisione e produttività di lavoro

Il tornio a controllo numerico 620x1500 garantisce una precisione eccezionale grazie al controllo SIEMENS SINUMERIK 808D e agli azionamenti servo Siemens. I cicli fissi avanzati, come tornitura trasversale, conica, filettatura, taglio a tuffo e contornatura, semplificano la programmazione e riducono il tempo di lavorazione. L’avanzamento rapido degli assi X/Z (8/10 m/min) e la possibilità di lavorare particolari con diametro fino a 620 mm e lunghezza 1500 mm garantiscono elevata qualità ed efficienza.

Applicazioni del tornio CNC per metallo 620x1500

I torni CNC per metallo come il 620x1500 trovano applicazione in diversi settori industriali, tra cui:

• Industria meccanica: Produzione di alberi, boccole, flange ed elementi di precisione.
• Industria automobilistica: Lavorazione di componenti di motori, trasmissioni e sistemi di sospensione.
• Industria degli utensili: Produzione di filetti, scanalature e particolari con geometrie complesse.
• Produzione in serie e di piccola serie: Ideale per la produzione di medie serie e per la rapida realizzazione di singoli particolari nei reparti R&D.

La macchina è una scelta eccellente per aziende che cercano un tornio CNC versatile e affidabile.

Dotazione standard

• Controllo SIEMENS SINUMERIK 808D
• Azionamenti servo Siemens
• Mandrino manuale autocentrante a 3 griffe di diametro 380 mm
• Torretta a 6 posizioni
• Set di griffe morbide
• Contropunta manuale
• Sistema di raffreddamento
• Sistema automatico di lubrificazione di trasmissioni e guide
• Illuminazione alogena 24V
• manuale utente
• Dichiarazione CE

Dotazione opzionale*

• Controllo SIEMENS SINUMERIK 828D
• Controllo Fanuc Oi-TF
• Controllo GSK
• Lunetta mobile
• Mandrino idraulico
• Contropunta idraulica
• Lunetta fissa
• Sonda utensile
• Trasportatore trucioli
• Griffe morbide aggiuntive
• Griffe dure
• Pinze portapezzo
• Pinza di presa dei pezzi lavorati
• Caricatore di barre
• Portautensili
• Software CAD/CAM

Parametri tecnici

Controlli CNC – SIEMENS SINUMERIK 808D, SINUMERIK 828D e Fanuc Oi-TF

I TORNI CNC CORMAK 620x1500 sono dotati di sistemi di controllo professionali di rinomati produttori Siemens, Fanuc e GSK. Essi garantiscono precisione, affidabilità e flessibilità di adattamento a diverse esigenze produttive, dalle operazioni semplici ai processi di lavorazione complessi.

SIEMENS SINUMERIK 808D – controllo CNC compatto per applicazioni di base

SIEMENS SINUMERIK 808D è un controllo CNC economico dedicato a torni e fresatrici di classe base, ideale per piccole e medie aziende. Le sue caratteristiche principali sono:

• Utilizzo intuitivo: L’interfaccia grafica e la funzione Teach-In facilitano la programmazione, riducendo al minimo il tempo di apprendimento degli operatori.
• Elevata affidabilità: Struttura resistente a polvere e umidità, che garantisce stabilità in difficili condizioni di officina.
• Compatibilità: Dedicato a macchine con requisiti standard, con facile integrazione degli azionamenti servo SIEMENS.
• Ottimizzazione dei costi: Basso consumo energetico e requisiti minimi di assistenza, ideale per utenti CNC principianti.

Controlli CNC – Siemens e Fanuc

TORNIO CNC CORMAK 620x1500 offre sistemi di controllo CNC avanzati, come SIEMENS SINUMERIK 808 Advanced, SIEMENS SINUMERIK 828D, e Fanuc Oi-TF, che garantiscono precisione, affidabilità e facilità d’uso:

SIEMENS SINUMERIK 808 Advanced

• Interfaccia intuitiva: Semplice da usare, ideale per officine più piccole e utenti principianti.
• Affidabilità: Struttura robusta resistente a difficili condizioni industriali.
• Economicità: Dedicato alle applicazioni base di tornitura e fresatura.

SIEMENS SINUMERIK 828D

• Elevata potenza di calcolo: Consente lavorazioni dinamiche e la gestione di cicli complessi.
• Integrazione con CAD/CAM: Facilita la collaborazione con il software di progettazione.
• Funzioni avanzate: Ottimizzazione dei percorsi utensile e possibilità di ampliamento con moduli aggiuntivi.

Fanuc Oi-TF

• Stabilità: Affidabilità nella produzione in serie e nel lavoro prolungato.
• Cicli di tornitura avanzati: Ideali per operazioni di taglio precise, come filettatura e scanalatura.
• Utilizzo intuitivo: L’interfaccia leggibile accelera la programmazione.

Manuali utente

SIEMENS SINUMERIK 828/840

Scarica il manuale

SIEMENS SINUMERIK 808

Scarica il manuale

Affidati all’esperienza CORMAK

CORMAK offre affidabili torni CNC per metallo e un supporto tecnico completo. Le nostre macchine soddisfano gli standard europei di sicurezza, mentre il servizio professionale in garanzia e post-garanzia garantisce la continuità della produzione.

• 16 anni di esperienza nell’assistenza dei controlli CNC Siemens.
• Su oltre 15,000 m² di superficie di magazzino sono disponibili circa 12,000 macchine e dispositivi.
• Garantiamo un servizio professionale in garanzia e post-garanzia.
• Scegliendo CORMAK, hai la certezza di acquistare presso un’azienda con attestati europei di sicurezza.

Chiedi i dettagli o prenota una presentazione della macchina!

*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.
