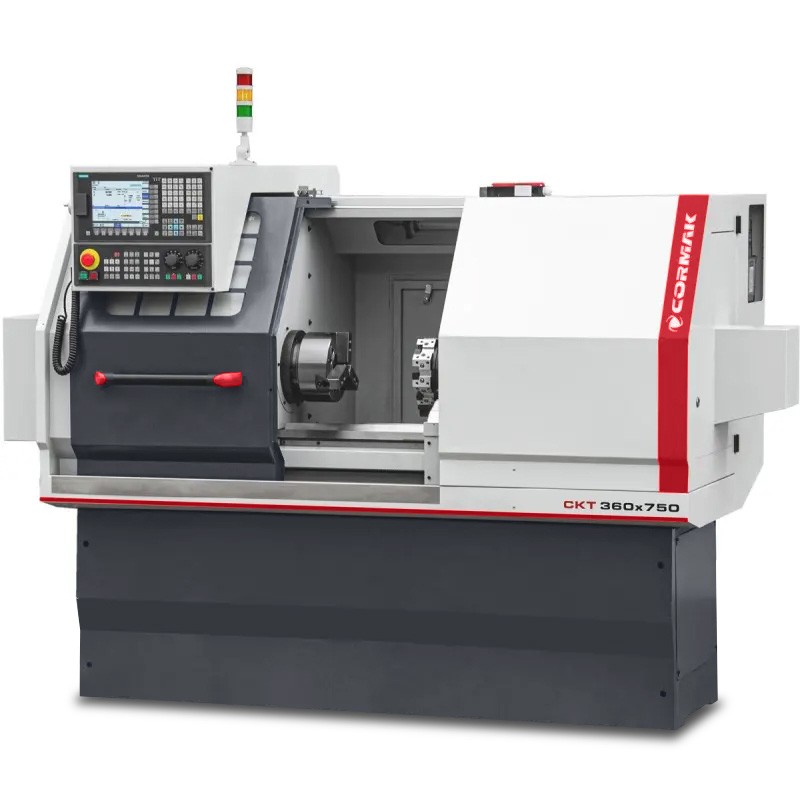

Tornio CNC CKT 360x750 – precisione e affidabilità nella lavorazione del metallo

Il tornio CNC CKT 360x750 è un tornio CNC avanzato progettato per la lavorazione precisa di particolari metallici in stabilimenti produttivi medi e grandi. Dotato di controllo Siemens Sinumerik 808D, garantisce elevata produttività e flessibilità operativa.

Punti di forza principali del tornio CNC CKT 360x750

Il tornio CNC per metallo CKT 360x750 unisce tecnologia moderna e struttura solida, offrendo affidabilità e precisione in ambienti industriali esigenti. In quanto avanzato tornio industriale, consente di eseguire operazioni complesse di lavorazione, come tornitura, filettatura, scanalatura o foratura, mantenendo la massima qualità dei particolari. I suoi principali vantaggi comprendono:

• Elevata precisione di lavorazione: il diametro massimo di tornitura sopra il bancale di 360 mm e sopra il carro di 150 mm, con passaggio mandrino di 38 mm (OPTION* 52 mm), garantisce precisione in lavorazioni diverse.
• Mandrino flessibile: la gamma di velocità 100-2000 giri/min con attacco MK5 consente la lavorazione di un’ampia gamma di materiali, dall’acciaio alle leghe leggere.
• Controllo avanzato: il sistema Siemens Sinumerik 808D, supportato da azionamenti servo Siemens, garantisce una programmazione intuitiva e l’ottimizzazione dei processi.
• Struttura rigida: il peso netto di 1500 kg e le dimensioni di 1820x1300x1600 mm garantiscono stabilità durante la lavorazione di particolari con lunghezza fino a 750 mm.
• Efficienza utensili: la torretta a 6 posizioni (OPTION* 8) con utensili 16x16 mm (OPTION* 20x20 mm) accelera il cambio utensile, riducendo al minimo il tempo ciclo di produzione.
• Durata dei componenti: il sistema automatico di lubrificazione di trasmissioni e guide riduce l’usura, prolungando la vita utile della macchina.
• Raffreddamento ottimale: il sistema di raffreddamento garantisce stabilità termica, proteggendo utensili e particolari durante la lavorazione intensiva.
• Versatilità di applicazione: ideale per la tornitura di precisione di particolari nell’industria meccanica, automobilistica e degli utensili.
• Economia di esercizio: il motore con potenza 5.1 kW (S1) / 3.7 kW unisce elevata produttività e basso consumo energetico.
• Possibilità di personalizzazione: un ampio set di opzioni, come utensili motorizzati, il controllo Fanuc Oi-TF o il software CAD/CAM, consente di adattare la macchina a esigenze specifiche.

Costruzione e tecnologia del tornio CNC CKT 360x750

Il tornio industriale CNC CKT 360x750 è stato progettato pensando ad affidabilità e precisione in condizioni produttive difficili. Gli elementi costruttivi chiave comprendono:

• Basamento macchina solido: la struttura rigida con peso netto di 1500 kg riduce al minimo le vibrazioni, garantendo stabilità durante la lavorazione.
• Mandrino ad alte prestazioni: il passaggio di 38 mm (OPTION* 52 mm), l’attacco MK5 e la velocità 100-2000 giri/min consentono la lavorazione di particolari diversi.
• Torretta portautensili: a 6 posizioni (OPTION* 8) con utensili 16x16 mm (OPTION* 20x20 mm) garantisce un rapido cambio utensile e flessibilità operativa.
• Contropunta manuale: con attacco MK3 e corsa massima di 100 mm, supporta il sostegno preciso dei particolari.
• Azionamenti servo Siemens: garantiscono fluidità di movimento ed elevata precisione di posizionamento.
• Sistema automatico di lubrificazione: la lubrificazione centralizzata di trasmissioni e guide riduce l’usura dei componenti.
• Sistema di raffreddamento: mantiene la temperatura ottimale, migliorando la qualità della lavorazione e la durata degli utensili.
• Illuminazione alogena 24V: garantisce un’eccellente visibilità dell’area di lavoro, aumentando sicurezza e precisione.

Precisione ed efficienza di lavoro

Il tornio CNC CKT 360x750 offre elevata precisione grazie al controllo Siemens Sinumerik 808D e agli azionamenti servo Siemens. Il sistema ottimizza i percorsi utensile, garantendo precisione nella lavorazione di particolari con diametro fino a 360 mm e lunghezza 750 mm. Il rapido cambio utensile e i cicli di tornitura avanzati riducono i tempi di produzione, aumentando l’efficienza.

Applicazione del tornio CNC per metallo CKT 360x750

I torni CNC per metallo come il CKT 360x750 trovano applicazione in diversi settori industriali, tra cui:

• Industria meccanica: produzione di alberi, bussole, flange e componenti di precisione.
• Industria automobilistica: lavorazione di componenti di motori, trasmissioni e sistemi di sospensione.
• Industria degli utensili: produzione di filetti, scanalature e particolari con geometrie complesse.
• Produzione in serie e prototipazione: ideale per la produzione in media serie e la prototipazione in reparti R&D.

La macchina è una scelta eccellente per aziende che cercano un tornio CNC versatile e affidabile.

Dotazione standard

• Controllo SIEMENS SINUMERIK 808 Advanced
• Azionamenti servo Siemens
• Mandrino manuale autocentrante a 3 griffe
• Torretta a 6 posizioni
• Set completo di griffe morbide
• Contropunta manuale con attacco MK3
• Sistema di raffreddamento
• Sistema automatico di lubrificazione di trasmissioni e guide
• Illuminazione alogena 24V
• Manuale utente
• Dichiarazione di conformità CE

Dotazione opzionale*

• Utensili motorizzati
• Griffe morbide aggiuntive
• Torretta a 8 posizioni
• Griffe dure
• Mandrini a pinza
• Pinza per pezzi lavorati
• Caricatore di barre
• Portautensili
• Software CAD/CAM

Parametri tecnici

Controlli CNC – Siemens Sinumerik 808D, SINUMERIK 828D e Fanuc Oi-TF

I TORNI CNC 360x750 sono dotati di sistemi di controllo professionali di rinomati produttori Siemens, Fanuc e GSK. Garantiscono precisione, affidabilità e flessibilità di adattamento a diversi requisiti produttivi, dalle operazioni semplici ai processi di lavorazione complessi.

Siemens Sinumerik 808D – controllo CNC compatto per applicazioni di base

Siemens Sinumerik 808D è un controllo CNC economico dedicato a torni e fresatrici di classe base, ideale per piccole e medie aziende. Le sue caratteristiche principali sono:

• Utilizzo intuitivo: l’interfaccia grafica e la funzione Teach-In facilitano la programmazione, riducendo al minimo il tempo di apprendimento degli operatori.
• Elevata affidabilità: struttura resistente a polvere e umidità, che garantisce stabilità in condizioni difficili di officina.
• Compatibilità: dedicato a macchine con requisiti standard, con facile integrazione degli azionamenti servo SIEMENS.
• Ottimizzazione dei costi: basso consumo energetico e requisiti di assistenza minimi, ideale per utenti CNC principianti.

Controlli CNC – Siemens e Fanuc

Il TORNIO CNC 360x750 offre sistemi di controllo CNC avanzati, come SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D, e Fanuc Oi-TF, che garantiscono precisione, affidabilità e facilità d’uso:

SIEMENS SINUMERIK 808 Advanced

• Interfaccia intuitiva: semplice da usare, ideale per officine più piccole e utenti principianti.
• Affidabilità: struttura robusta resistente a condizioni industriali difficili.
• Economicità: dedicato ad applicazioni di base di tornitura e fresatura.

Siemens Sinumerik 828D

• Elevata potenza di calcolo: consente lavorazione dinamica e gestione di cicli complessi.
• Integrazione con CAD/CAM: facilita la collaborazione con software di progettazione.
• Funzioni avanzate: ottimizzazione dei percorsi utensile e possibilità di espansione con moduli aggiuntivi.

Fanuc Oi-TF

• Stabilità: affidabilità nella produzione in serie e nel lavoro prolungato.
• Cicli di tornitura avanzati: ideali per operazioni di taglio precise, come tornitura di filetti e scanalatura.
• Utilizzo intuitivo: l’interfaccia chiara accelera la programmazione.

Manuali utente

SIEMENS SINUMERIK 828/840

Scarica il manuale

SIEMENS SINUMERIK 808

Scarica il manuale

Affidati all’esperienza CORMAK

Con oltre 20 anni di esperienza nella fornitura di macchine industriali, CORMAK offre affidabili torni CNC per metallo e supporto tecnico completo. Le nostre macchine soddisfano gli standard europei di sicurezza, e il servizio professionale in garanzia e post-garanzia assicura la continuità della produzione.

• 16 anni di esperienza nell’assistenza dei controlli CNC Siemens.
• Su oltre 15,000 m² di superficie di magazzino sono disponibili circa 12,000 macchine e dispositivi.
• Forniamo un servizio professionale in garanzia e post-garanzia.
• Scegliendo CORMAK, hai la certezza di acquistare con attestati europei di sicurezza.

Chiedi i dettagli o prenota una presentazione della macchina!

*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.
