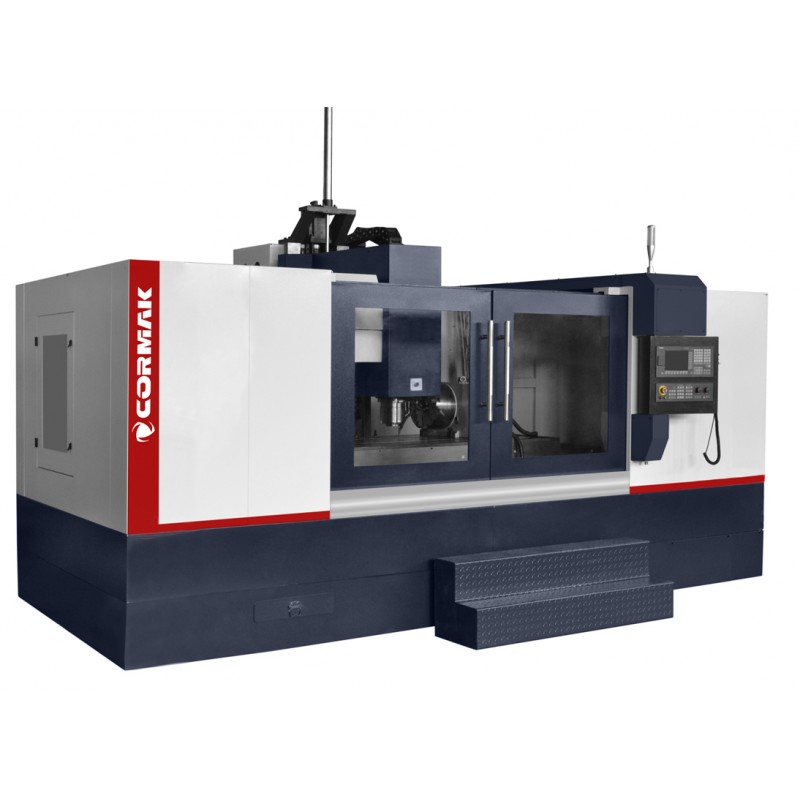

Centro di lavoro MILL 1780 – precisione ed efficienza nella lavorazione CNC

Il centro di lavoro MILL 1780 è un avanzato centro di lavoro verticale CNC, progettato per la lavorazione precisa dei metalli in applicazioni industriali esigenti. Dotato di controllo Siemens Sinumerik 808 Advanced, garantisce affidabilità ed elevata efficienza.

Punti di forza principali del centro di lavoro MILL 1780

Il centro di lavoro verticale MILL 1780 si distingue per la struttura solida e la tecnologia avanzata, offrendo precisione e stabilità impareggiabili nella lavorazione di pezzi pesanti. È la soluzione ideale per le aziende che cercano centri di lavoro CNC che uniscano alta qualità e versatilità. I principali vantaggi comprendono:

• Elevata precisione di lavorazione: Precisione di posizionamento ±0.01 mm grazie alle viti a ricircolo di sfere con diametro di 40 mm e passo di 8 mm, ideale per pezzi con geometrie complesse.
• Stabilità della struttura: Il massiccio corpo in ghisa del peso di 13300 kg con sistema di guide a 4 piste riduce al minimo le vibrazioni, consentendo la lavorazione di pezzi con peso fino a 960 kg.
• Efficienza: Il mandrino con potenza di 15 kW e velocità fino a 8000 giri/min e l’avanzamento rapido 15/15/12 m/min riducono il tempo del ciclo produttivo.
• Sicurezza: La camera di lavoro ermetica garantisce la protezione dell’operatore da polvere e trucioli, creando un ambiente di lavoro ergonomico.
• Flessibilità di configurazione: Possibilità di ampliamento con sistemi di controllo avanzati (Siemens 828D, Fanuc Oi-TF), raffreddamento attraverso il mandrino e OPTION* aggiuntive che adattano la macchina a esigenze specifiche.
• Affidabilità: Guide lineari e componenti meccanici di alta qualità garantiscono un utilizzo duraturo in condizioni industriali difficili.
• Ampia area di lavoro: La tavola di dimensioni 1700x800 mm consente la lavorazione di pezzi più grandi, aumentando la versatilità della macchina.

Struttura e tecnologia del centro di lavoro MILL 1780

Il centro di fresatura per metallo MILL 1780 è stato progettato per garantire durata e precisione in ambienti produttivi esigenti. I componenti principali comprendono:

• Massiccio corpo in ghisa: Del peso di 13300 kg, con ampia disposizione di guide rettangolari temprate e rettificate, garantisce un’eccellente rigidità.
• Sistema di guide a 4 piste: Aumenta la stabilità e consente la gestione di elevati carichi della tavola, ideale per pezzi pesanti.
• Guide lineari: Guide di altissima qualità sugli assi X, Y, Z garantiscono fluidità di movimento e precisione con avanzamento rapido di 15 m/min.
• Mandrino BT50: Con potenza di 15 kW e velocità fino a 8000 giri/min con trasmissione a cinghia, garantisce un taglio efficiente.
• Viti a ricircolo di sfere: Viti precise con diametro di 40 mm e passo di 8 mm sui tre assi garantiscono elevata precisione e ripetibilità.
• Magazzino utensili: Il magazzino BT50 a 24 posizioni consente un rapido cambio utensile, aumentando l’efficienza dei processi.
• Sistema automatico di lubrificazione: Riduce al minimo l’usura dei componenti, prolungando la durata della macchina.
• Camera di lavoro ermetica: Garantisce sicurezza e protezione dalle contaminazioni.

Precisione ed efficienza di lavoro

Il centro di lavoro CNC MILL 1780 offre una precisione eccezionale grazie al controllo Siemens Sinumerik 808 Advanced. La precisione di posizionamento ±0.01 mm e l’avanzamento rapido 15/15/12 m/min consentono una lavorazione efficiente di pezzi con forme complesse. Il sistema di controllo ottimizza i percorsi utensile, riducendo i tempi di produzione e minimizzando gli errori.

Applicazione del centro di lavoro verticale MILL 1780

I centri di lavoro verticali come il MILL 1780 trovano impiego in molti settori industriali chiave, tra cui:

• Industria automobilistica: Produzione di componenti per motori, cambi e sistemi di sospensione.
• Industria aeronautica: Lavorazione di elementi di precisione, come pale di turbine e strutture aeronautiche.
• Industria degli utensili: Produzione di stampi a iniezione, matrici e altri pezzi con forme complesse.
• Costruzione di macchine: Produzione di parti pesanti per apparecchiature industriali e utensili di precisione.

La macchina è ideale per grandi stabilimenti produttivi che richiedono precisione e flessibilità nella lavorazione di pezzi di maggiori dimensioni.

Dotazione standard

• Sistema di controllo Siemens Sinumerik 808 Advanced con 2 anni di garanzia
• Mandrino 8000 giri/min
• Magazzino utensili BT50 a 24 posizioni
• Spie di allarme a 3 colori
• Illuminazione dell’area di lavoro
• Sistema di raffreddamento chiuso
• Cabina ermetica
• Sistema automatico di lubrificazione
• Impianto pneumatico

Dotazione opzionale*

• Sistemi di controllo Siemens Sinumerik 828D o Fanuc Oi-TF
• Mandrino 10000 o 12000 giri/min
• Raffreddamento attraverso il mandrino (20 bar o 40 bar)
• 4° asse rotativo
• Trasportatore trucioli a catena o a coclea
• Sonda di misura utensile Renishaw TS27R
• Sonda pezzo Renishaw OMP60
• Cicli di misura Renishaw
• Separatore olio e refrigerante
• Aspirazione nebbia d’olio
• Porte automatiche
• Righe ottiche per 3 assi

Parametri tecnici

Controlli CNC – Siemens e Fanuc

Il centro di lavoro MILL 1780 offre sistemi di controllo CNC avanzati, come Siemens Sinumerik 808D, Siemens Sinumerik 828D e Fanuc Oi-TF, che garantiscono precisione, affidabilità e facilità d’uso:

SIEMENS SINUMERIK 808 Advanced

• Interfaccia intuitiva: Semplice da usare, ideale per officine più piccole e utenti principianti.
• Affidabilità: Struttura resistente alle difficili condizioni industriali.
• Economicità: Dedicato alle applicazioni di base di fresatura e tornitura.

Siemens Sinumerik 828D

• Elevata potenza di calcolo: Consente una lavorazione dinamica e la gestione di cicli complessi.
• Integrazione con CAD/CAM: Facilita la collaborazione con il software di progettazione.
• Funzioni avanzate: Ottimizzazione dei percorsi utensile e possibilità di ampliamento con moduli aggiuntivi.

Fanuc Oi-TF

• Stabilità: Affidabilità nella produzione in serie e nel lavoro prolungato.
• Cicli di tornitura avanzati: Ideale per operazioni di taglio precise.
• Utilizzo intuitivo: L’interfaccia chiara accelera la programmazione.

Manuali utente

SIEMENS SINUMERIK 828/840

Scarica il manuale utente

SIEMENS SINUMERIK 808

Scarica il manuale utente

Affidati all’esperienza CORMAK

Con oltre 20 anni di esperienza nella fornitura di macchine industriali, CORMAK offre centri di lavoro affidabili e supporto tecnico completo. Le nostre macchine soddisfano gli standard europei di sicurezza, e il servizio professionale in garanzia e post-garanzia assicura la continuità della produzione.

• 16 anni di esperienza nell’assistenza dei controlli CNC Siemens.
• Su oltre 15,000 m² di superficie di magazzino sono disponibili circa 12,000 macchine e dispositivi.
• Garantiamo un servizio professionale in garanzia e post-garanzia.

Chiedi i dettagli o prenota una presentazione della macchina! Contattaci

*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.
