Centro di lavoro MILL 1570 – precisione ed efficienza nella lavorazione CNC

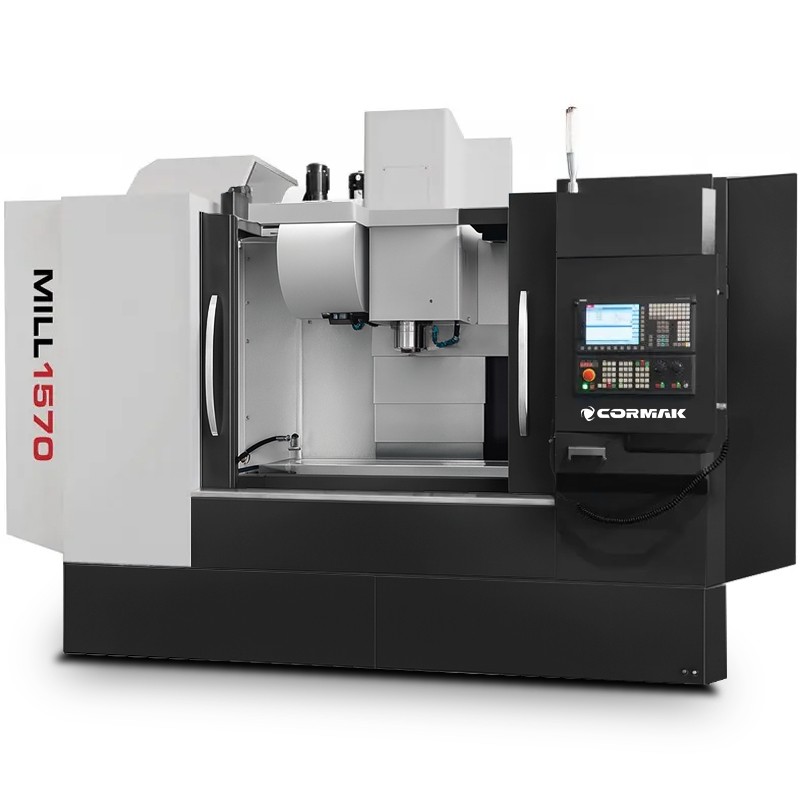

Il centro di lavoro MILL 1570 è un moderno centro di lavoro verticale CNC, progettato per la lavorazione precisa dei metalli in applicazioni industriali esigenti. Dotato del controllo avanzato Siemens Sinumerik 828D, offre una precisione impareggiabile e un’elevata efficienza.

Punti di forza principali del centro di lavoro MILL 1570

Il centro di lavoro verticale MILL 1570 unisce tecnologia avanzata e struttura solida, garantendo stabilità e precisione nella lavorazione di pezzi pesanti. È la soluzione ideale per le aziende che cercano centri di lavoro CNC in grado di garantire alta qualità, efficienza e flessibilità. I principali vantaggi sono:

• Precisione eccezionale: Precisione di posizionamento ±0.01 mm grazie alle viti a ricircolo di sfere con diametro di 40 mm e passo di 8 mm, ideale per pezzi con geometrie complesse.
• Stabilità della struttura: Il corpo massiccio del peso di 9500 kg con sistema di guide a 4 piste riduce al minimo le vibrazioni, consentendo la lavorazione di pezzi fino a 960 kg.
• Alta efficienza: Il mandrino con potenza di 16 kW e velocità fino a 10000 giri/min con trasmissione a cinghia e l’avanzamento rapido 15/15/12 m/min riducono il tempo del ciclo produttivo.
• Sicurezza dell’operatore: La camera di lavoro ermetica protegge da polvere e trucioli, garantendo condizioni di lavoro ergonomiche.
• Flessibilità di configurazione: Possibilità di ampliamento con quarto asse rotativo, sistemi di controllo avanzati (Siemens 808D, Fanuc Oi-TF) e raffreddamento attraverso il mandrino, per adattare la macchina a esigenze specifiche.
• Durata: Guide lineari e componenti meccanici di alta qualità garantiscono un utilizzo duraturo in condizioni industriali difficili.
• Funzioni di controllo avanzate: L’interfaccia ergonomica e i cicli di lavorazione avanzati consentono una facile programmazione e l’ottimizzazione dei processi.

Struttura e tecnologia del centro di lavoro MILL 1570

Il centro di fresatura per metallo MILL 1570 è stato progettato per garantire la massima durata e precisione in ambienti produttivi esigenti. Gli elementi principali della struttura comprendono:

• Massiccio corpo in ghisa: Del peso di 9500 kg, con ampia disposizione di guide rettangolari temprate e rettificate, garantisce eccellente rigidità e stabilità.
• Sistema di guide a 4 piste: Consente la gestione di elevati carichi della tavola, ideale per pezzi pesanti.
• Guide lineari: Guide di altissima qualità sugli assi X, Y, Z garantiscono fluidità di movimento e precisione con avanzamento di 15 m/min.
• Mandrino BT40 (OPTION* BT50): Con potenza di 16 kW e velocità fino a 10000 giri/min, con trasmissione a cinghia e contrappeso, riduce le vibrazioni e garantisce un taglio efficiente.
• Viti a ricircolo di sfere: Viti precise con diametro di 40 mm e passo di 8 mm sui tre assi garantiscono elevata precisione e ripetibilità.
• Magazzino utensili: Il magazzino BT40 a 24 posizioni (OPTION* BT50) consente un rapido cambio utensile con peso massimo di 7.5 kg.
• Sistema automatico di lubrificazione: Riduce al minimo l’usura dei componenti, prolungando la durata della macchina.
• Camera di lavoro ermetica: Garantisce sicurezza e protezione contro le contaminazioni.

Precisione ed efficienza di lavoro

Il centro di lavoro CNC MILL 1570 offre una precisione eccezionale grazie al controllo Siemens Sinumerik 828D, che garantisce elevata potenza di calcolo e cicli di lavorazione avanzati. La precisione di posizionamento ±0.01 mm e l’avanzamento rapido 15/15/12 m/min consentono una lavorazione efficiente di pezzi con forme complesse. Il sistema ottimizza i percorsi utensile, riducendo i tempi di produzione e minimizzando gli errori.

Applicazione del centro di lavoro verticale MILL 1570

I centri di lavoro verticali come il MILL 1570 trovano impiego nei principali settori industriali, tra cui:

• Industria automobilistica: Produzione di componenti per motori, cambi e sistemi di sospensione.
• Industria aeronautica: Lavorazione di pezzi di precisione, come elementi di turbine e strutture aeronautiche.
• Industria degli utensili: Produzione di stampi a iniezione, matrici e pezzi con forme complesse.
• Costruzione di macchine: Produzione di componenti pesanti per apparecchiature industriali e utensili di precisione.

Grazie alla possibilità di ampliamento con quarto asse, la macchina è ideale per stabilimenti produttivi che richiedono versatilità e precisione.

Dotazione standard

• Sistema di controllo Siemens Sinumerik 828D con garanzia di 2 anni
• Mandrino 10000 giri/min
• Magazzino utensili BT40 a 24 posizioni
• Spie di allarme a 3 colori
• Illuminazione dell’area di lavoro
• Sistema di raffreddamento chiuso
• Cabina ermetica
• Sistema automatico di lubrificazione
• Impianto pneumatico

Dotazione opzionale*

• Sistemi di controllo Siemens Sinumerik 808D o Fanuc Oi-TF
• Mandrino BT50
• Raffreddamento attraverso il mandrino (20 bar o 40 bar)
• 4° asse rotativo
• Trasportatore trucioli a catena o a coclea
• Sonda di misura utensile Renishaw TS27R
• Sonda pezzo Renishaw OMP60
• Cicli di misura Renishaw
• Separatore olio e refrigerante
• Aspirazione nebbia d’olio
• Porte automatiche
• Righe ottiche per 3 assi

Parametri tecnici

Controlli CNC – Siemens e Fanuc

Il centro di lavoro MILL 1570 offre sistemi di controllo CNC avanzati, come Siemens Sinumerik 808D, Siemens Sinumerik 828D e Fanuc Oi-TF, che garantiscono precisione, affidabilità e facilità d’uso:

SIEMENS SINUMERIK 808 Advanced

• Interfaccia intuitiva: Semplice da usare, ideale per officine più piccole e utenti principianti.
• Affidabilità: Struttura resistente alle difficili condizioni industriali.
• Economicità: Dedicato alle applicazioni di base di fresatura e tornitura.

Siemens Sinumerik 828D

• Elevata potenza di calcolo: Consente una lavorazione dinamica e la gestione di cicli complessi.
• Integrazione con CAD/CAM: Facilita la collaborazione con il software di progettazione.
• Funzioni avanzate: Ottimizzazione dei percorsi utensile e possibilità di ampliamento con moduli aggiuntivi.

Fanuc Oi-TF

• Stabilità: Affidabilità nella produzione in serie e nel lavoro prolungato.
• Cicli di tornitura avanzati: Ideale per operazioni di taglio precise.
• Utilizzo intuitivo: L’interfaccia chiara accelera la programmazione.

Manuali utente

SIEMENS SINUMERIK 828/840

Scarica il manuale utente

SIEMENS SINUMERIK 808

Scarica il manuale utente

Affidati all’esperienza CORMAK

Con oltre 20 anni di esperienza nella fornitura di macchine industriali, CORMAK offre centri di lavoro affidabili e supporto tecnico completo. Le nostre macchine soddisfano gli standard europei di sicurezza, e il servizio professionale in garanzia e post-garanzia assicura la continuità della produzione.

• 16 anni di esperienza nell’assistenza dei controlli CNC Siemens.
• Su oltre 15,000 m² di superficie di magazzino sono disponibili circa 12,000 macchine e dispositivi.
• Garantiamo un servizio professionale in garanzia e post-garanzia.

Chiedi i dettagli o prenota una presentazione della macchina! Contattaci

*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.
