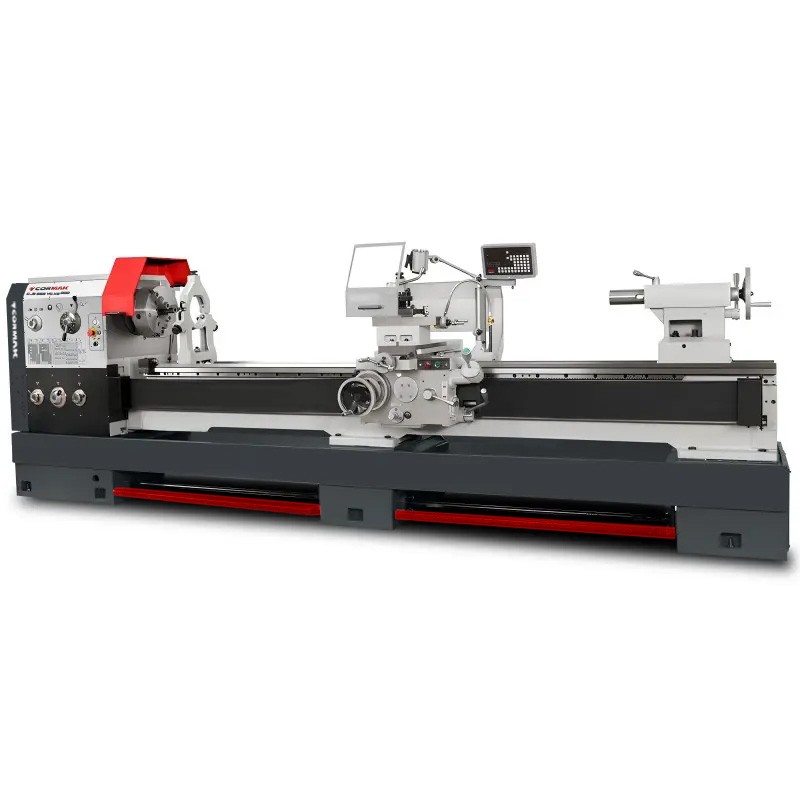

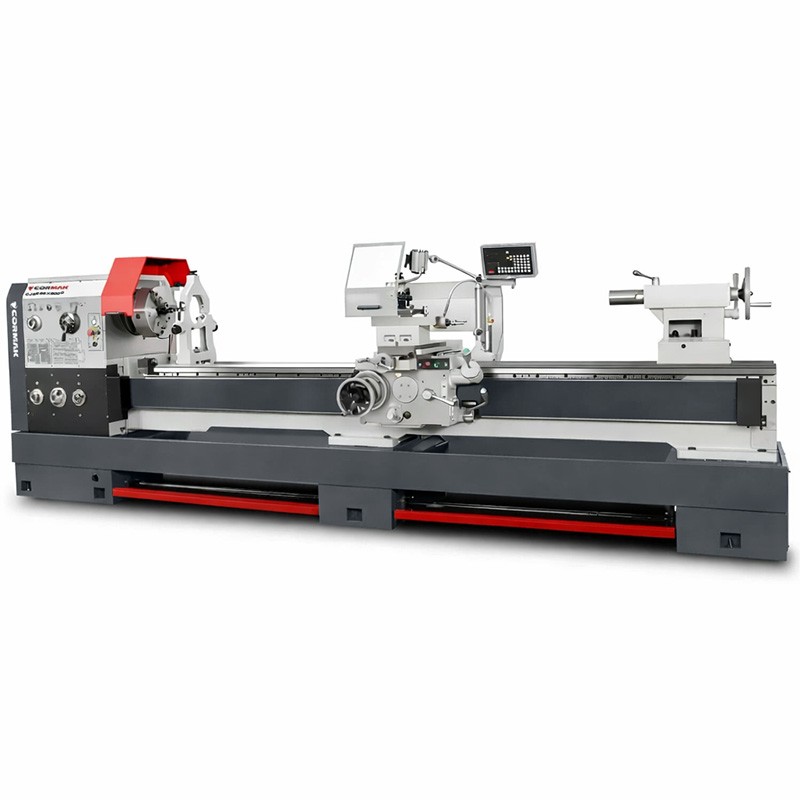

Le tour universel CORMAK 660 x 2000 (CJ6266YB/2000) est une machine polyvalente qui offre une précision exceptionnelle dans le tournage à basse vitesse de divers matériaux. Idéal pour l'usinage de surfaces internes et externes, le tournage conique, le polissage, le filetage (métrique, en pouces, modulaire et DP), ainsi que le perçage et le brochage.
La vitesse lente de ce tour en fait un excellent choix pour les travaux qui nécessitent une précision et une stabilité maximales.
Construction solide
Le banc du tour est fabriqué en fonte de haute qualité, qui amortit efficacement les vibrations, ce qui est crucial lorsque la machine fonctionne à faible vitesse. Grâce au lit trempé et rectifié avec précision, le tour offre une résistance exceptionnelle à la torsion et aux vibrations, permettant un tournage précis même aux vitesses de rotation les plus basses.
Fonctionnalités avancées
- Le système de commutation d'alimentation central , comprenant la vis d'alimentation et l'arbre d'alimentation , permet un filetage efficace, même à faible vitesse de rotation.
- Les avances longitudinales et transversales accélérées sont facilement contrôlées à l'aide du joystick, facilitant un usinage précis, en particulier à basse vitesse.
- L'affichage numérique à trois axes (longitudinal, transversal et supérieur) avec affichage à l'écran permet un contrôle précis de chaque mouvement du tour, en particulier pendant les opérations à basse vitesse.
- Un système de roulement de haute qualité avec roulements à billes et un roulement moderne de la broche principale garantissent un fonctionnement stable et sûr du tour.
Efficacité et précision
Grâce au grand passage de broche (82 mm) , à l'entraxe (2000 mm) , au mandrin de tour à 3 mors (315 mm) et à un puissant moteur de 7,5 kW , le tour CORMAK garantit une efficacité d'usinage élevée, même à un rythme de travail lent. Le système d'avance longitudinale et transversale rapide réduit considérablement le temps d'usinage, mais permet également une production précise de pièces à faible vitesse.
Commodités supplémentaires
- Les engrenages trempés et rectifiés du boîtier de la broche garantissent une durabilité et une stabilité de fonctionnement pendant une longue période, même à faible vitesse.
- Le réglage ergonomique de la vitesse de la broche et de l'avance automatique permet un réglage précis des paramètres d'usinage.
- L'horloge de rotation des fils permet un comptage précis des fils, ce qui permet de gagner du temps et de permettre au chariot de revenir plus rapidement à sa position d'origine.
- Le pont de lit remplaçable permet l'usinage de pièces plus grandes, par exemple des disques, jusqu'à un diamètre maximum de 900 mm avec le pont retiré.
Le tour CORMAK 660 x 2000 est un appareil fiable qui, grâce à son fonctionnement à basse vitesse et à sa construction solide, convient aux opérations d'usinage précises et exigeantes. C'est le choix idéal pour une large gamme de tâches de tournage, garantissant une qualité et une précision d'usinage élevées.
Equipement selon la version
- Mandrin de tour 3 mors 320mm + mors
- Mandrin de tour 4 mors 400mm + mors
- bouclier avant
- repos stable
- lunette mobile
- Affichage numérique à 3 axes
- manchon réducteur de broche
- croc permanent
- roues de changement de guitare
- circuit de refroidissement
- Installation d'éclairage halogène 24V
- jauge de filetage
- complété. Outils
- DTR en polonais
- Déclaration de conformité CE
- meuleuse pour arbres et trous
- règle conique
- porte-outil à changement rapide multifix
- porte-couteau à changement rapide
Données techniques
| Diamètre de tournage sur le banc [mm] |
660 |
| Diamètre de tournage sur support [mm] |
440 |
| Diamètre de tournage dans l'évidement du pont [mm] |
900 |
| Longueur de tournage dans l'évidement du pont [mm] |
250 |
| Distance entre les dents [mm] |
2000 |
| Lit |
trempé par induction |
| Largeur du lit [mm] |
400 |
| Diamètre du mandrin du tour [mm] |
315 |
| Diamètre d'alésage de la broche |
82 |
| Nez de broche [mm] |
D1-8 |
| Douille de broche [mm] |
113 (1:20) / MT5 |
| Plage de vitesse de broche [tr/min] |
9 - 1600 24 vitesses |
| Dimensions maximales de l'outil [mm] |
25x25 |
| Plage d'avance longitudinale [mm/tr] |
0,044 - 1,48 |
| Plage d'avance transversale [mm/tr] |
0,022 - 0,74 |
| Filetage métrique [mm] |
0,45 - 120 |
| Filetage en pouces |
7/16 - 80 TPI |
| Filetage modulaire |
0,25 - 60 MP |
| Fil DP |
7/8 - 160 DP |
| Avance accélérée [m/min] |
longitudinale 4,2 ; transversal 1,9 |
| Diamètre du manchon de la contre-pointe [mm] |
90 |
| Rallonge de manchon de contre-pointe [mm] |
235 |
| Extrémité du manchon de la contre-pointe |
MT5 |
| Puissance du moteur principal S1/S6 [kW] |
7.5/9 |
| Puissance de la pompe à liquide de refroidissement [kW] |
0,1 |
| Dimensions (L x l x H) [mm] |
3710x1135x1440 |
| Poids net [kg] |
3600 |
