Principaux avantages :

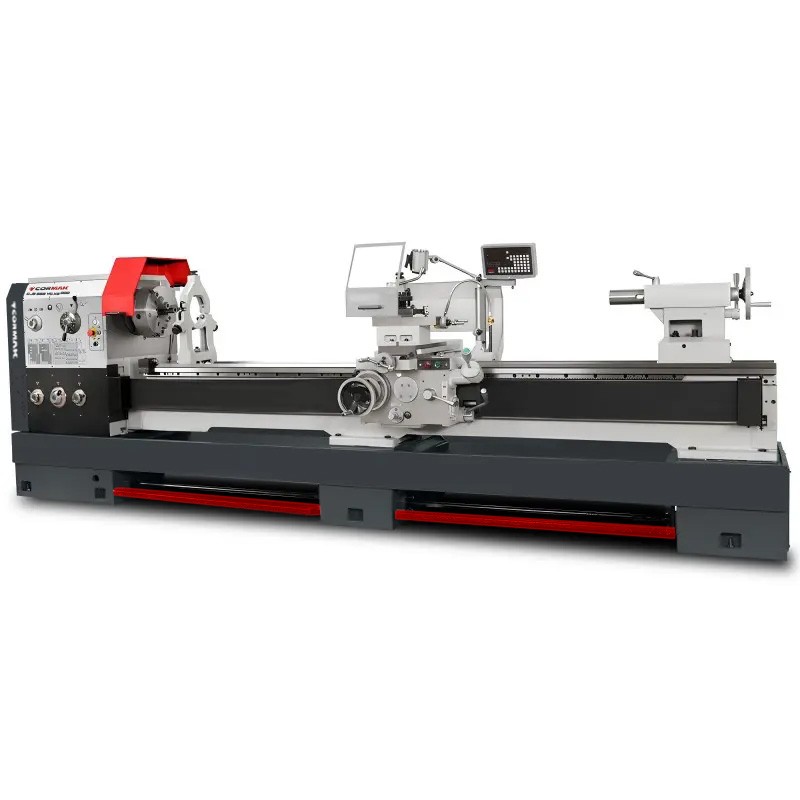

- Le tour universel GOLIAT 800 x 4000 (CJ6280YC/4000) peut être utilisé pour de nombreuses tâches, telles que le tournage de surfaces intérieures et extérieures, le tournage de cônes, le polissage, le filetage métrique, en pouces et DP, le perçage et le brochage.
- La construction solide du banc en fonte garantit une réduction maximale des vibrations. De plus, le banc est trempé et rectifié avec précision. Le banc de l'appareil est extrêmement résistant à la torsion et ne vibre pas, ce qui permet de remplir la condition de base pour un tournage précis.
- Système de commutation d'alimentation central , vis mère et arbre d'alimentation pour le filetage
- L'affichage numérique fonctionne sur (3) trois axes de mouvement : longitudinal, transversal, coulisse supérieure. Le signal électronique traité des règles optiques visualise les valeurs obtenues à partir des mouvements le long de l'axe sur un écran numérique.
- Le tour est équipé d'un système de roulement de broche renforcé de haute qualité . Roulements de broche principaux modernes avec roulements à billes
- Des résultats de travail optimaux sont assurés par un grand alésage de broche de 105 mm , un entraxe de 4 000 mm , un mandrin de tour à 3 mors de 315 mm , une largeur de banc de 455 mm et un puissant moteur de 7,5 kW.
- Le système d'avance longitudinale et transversale rapide réduit considérablement le temps d'usinage et augmente la productivité.
- Engrenages trempés et rectifiés dans l'engrenage de la broche - assure une stabilité de fonctionnement à long terme. - Equipé d'une vis mère et d'un arbre moteur pour le tournage de filetage, d'une avance longitudinale et transversale automatique. - Réglage facile de la vitesse de la broche et de l'avance automatique à partir du panneau de commande ergonomique sur la boîte de vitesses.
- Horloge de tournage de filetage conçue pour un comptage précis des filetages. La fonction gain de temps permet de dévisser l'écrou de la vis mère en quelques passes pour ramener rapidement le boîtier de pédalier à sa position d'origine manuellement. - Le banc est doté d'un pont remplaçable pour le tournage d'éléments plus gros, par exemple un disque. Ce modèle de tour permet d'usiner avec le pont retiré un diamètre maximal de 1010 mm .
Paramètres techniques :
| Diamètre de tournage maximal sur le banc |
Ø800 mm |
| Diamètre de tournage max. sur la glissière |
Ø560 mm |
| Diamètre de tournage max. dans l'évidement du pont |
Ø1010 mm |
| Longueur de la sélection |
240 mm |
| Espacement des défenses |
3000 mm |
| Largeur du lit |
455 mm |
| Dimension de l'outil |
25x25mm |
| Course max. de la glissière supérieure |
145 mm |
| Course max. du chariot transversal |
375 mm |
| Passage de broche |
Ø108 mm |
| Pointe de broche |
Serrure à came D1-8 |
| Vitesses de broche |
12 vitesses (36-1600 tr/min) |
| Nombre et gamme d'alimentations longitudinales |
65 (0,063-2,52 mm/tour) |
| Nombre et portée des flux transversaux |
65 (0,027-1,07 mm/tour) |
| Filetage métrique |
22 (1-14 mm) |
| Filetage en pouces |
25 (28-2 TPI-pas par pouce) |
| Filetage modulaire |
18 (0,5-7 mm) |
| Fil DP |
24 (56-4 DP) |
| Avance longitudinale rapide |
4,5 m/min. |
| Avance transversale rapide |
1,9 m/min. |
| Diamètre du manchon de la contre-pointe |
75 mm |
| Cône de contre-pointe |
MT5 |
| Course max. du manchon de contre-pointe |
150 mm |
| Mouvement transversal de la contre-pointe |
±15 mm |
| Moteur principal S1/S6 |
7,5/9 kW / 400 V |
| Moteur d'avance rapide |
250 W |
| Pompe à liquide de refroidissement |
60 W
|
| Dimensions L/l/H, environ |
5700 x 1150 x 1800 mm |
| Poids, OK |
5 300 kg ( ± 2 %) |
Équipement standard:
- Lecture numérique 3 axes
- Mandrin de tour à 3 mors 315 mm (auto-centrant)
- Mandrin de tour à 4 mors 400 mm (indépendant)
- Disque de tour 400 mm
- Alimentation accélérée
- Repose fixe
- Support mobile
- Centre fixe MK5 (2 pièces)
- Manchon de réduction de broche
- Circuit de refroidissement
- Éclairage de travail
- Clé pour le support et le porte-outil
- Un ensemble d'outils d'exploitation
- Manuel d'utilisation en polonais
- Déclaration de conformité CE
Équipement optionnel :
- Jeu de couteaux tournants 25x25 9 pcs (avec plaque rabattable)
- Centre rotatif de précision MK5
- Accessoire PS125 pour le meulage d'arbres et de trous
- Huile émulsifiante, liquide de refroidissement pour usinage ES-12
Fabricant: Cormak
CORMAK JERZY ZALEWSKI
Pologne, rue Brzeska 120, 08-110 Siedlce
