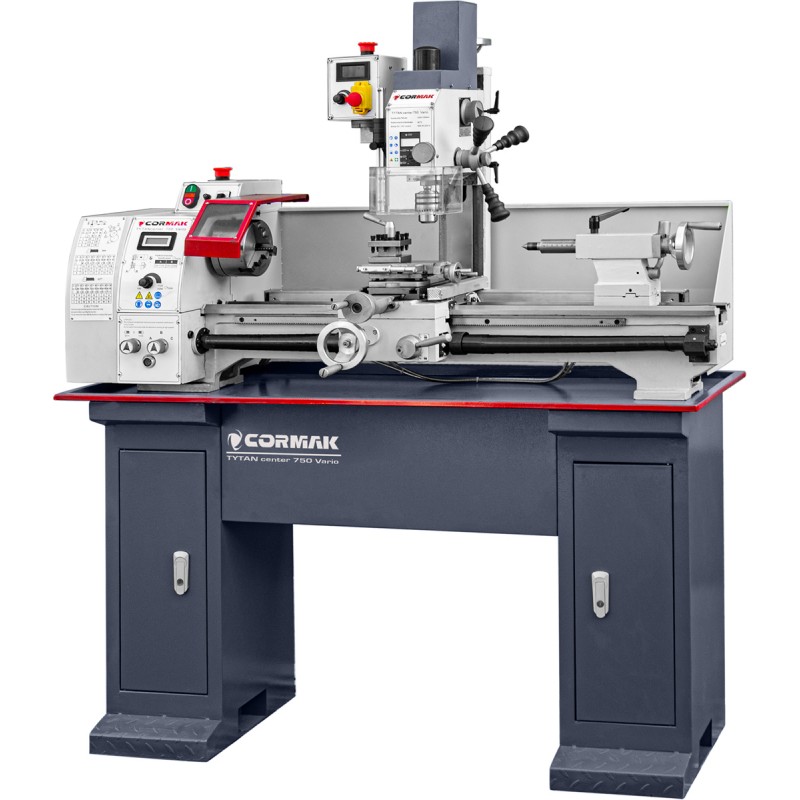

Le tour-fraiseuse TYTAN CENTER 750 Vario est une combinaison de deux machines, ce qui se traduit par un confort d'utilisation agréable et un espace de travail peu encombrant. Il dispose d'un contrôle de vitesse en douceur et d'une broche de fraisage. Tournage : 250x750mm, 1.1kW / 230V + Fraisage : 0.6kW / 230V. Exécute des fonctions de tournage: usinage de surfaces cylindriques externes et internes, filetage sur celles-ci, découpe d'ébauches. Fonctions de fraisage : rainurage, perçage et alésage. Il est utilisé dans les petites entreprises industrielles, les ateliers, les garages, etc.
Le prix le plus bas de ce produit au cours des 30 derniers jours avant la réduction était de 3 031,58 € brut.
Manuel d'instruction en polonais
Service
Garantie 12/24 mois
Livraison Gratis
Descriptif de l'appareil
La conception de la machine combine deux appareils : un tour et une fraiseuse. Chaque machine dispose d'un moteur séparé avec un contrôle de vitesse en douceur, ce qui peut réduire considérablement le réglage des paramètres et le temps d'étalonnage. La fraiseuse de tour est adaptée à la production de pièces à configuration complexe, sans qu'il soit nécessaire de la réinstaller sur une autre machine, ce qui a un effet positif sur les temps de traitement et de production. La machine a une large gamme d'applications, allant de l'affûtage de pièces au fraisage de rainures et se terminant par le perçage de trous en dehors de l'axe et à un angle spécifique.
Tour
Un moteur moderne avec un contrôle de vitesse en douceur sur la broche assure un travail confortable et réduit les temps d'étalonnage de la machine.
L'écran LCD avec affichage de la vitesse de la broche est utilisé pour vérifier et ajuster rapidement la vitesse de la broche lors du réglage des modes de coupe et de taraudage.
Deux plages de vitesses de broche : réduite (50-1 125) pour l'usinage des aciers durs et augmentée (100-2 250) pour le tournage de précision à grande vitesse.
Coupe des fils : métrique - 18 degrés (0,2-3,5), pouce - 21 degrés (8-56) les fils gauche et droit peuvent être coupés.
L'avance longitudinale automatique dispose de 6 plages de vitesse (0,07 à 0,40) mm/tr. - Réduit les temps d'usinage et améliore la qualité lors du tournage de pièces longues.
Fraiseuse
Moteur moderne avec contrôle de vitesse en douceur sur la broche
Deux plages de vitesses de broche : réduite (50-1 125) et augmentée (100-2 250).
L'écran LCD avec affichage de la vitesse de la broche est utilisé pour le contrôle de la vitesse et le réglage rapide
La tête de fraisage est équipée d'une boîte de vitesses à 2 vitesses, qui augmente le couple lors de la conversion de puissance.
Panneau d'indication de la position de l'outil - affiche et enregistre le trait du stylet avec une précision au centième de millimètre. Cela vous permet de définir les dimensions de profondeur exactes pour le perçage et le fraisage et d'éliminer les déchets.
Angle de broche ± 90° : permet de percer et de fraiser à un angle spécifique.
Le mouvement rigide de la tête de fraisage le long des guides en queue d'aronde garantit une haute précision et une qualité d'usinage.
Avant le fraisage, il est nécessaire de démonter le porte-outil du tour et d'installer un étau à sa place. La taille de la surface de travail est de 225 x 125 mm, la distance entre les rainures est de 100 mm, la taille de la rainure est de 9x16 mm. Le déplacement latéral maximum de la fraise est de 115 mm.
Paramètres techniques
TOUR
Diamètre de rotation sur le lit
250 mm
Faire pivoter le diamètre sur la diapositive
150 mm
Distance entre les centres
750 mm
Largeur du lit
135 mm
Passage de fuseau
29 mm
Cône de broche
MK4
Contrôle de la vitesse de la broche
Lisse (2 intervalles)
Vitesse de broche
50-1125 | 100-2250 tr/min
Nombre et plage de fils métriques
(18) 0,2-3,5 mm/tr
Nombre et plage de fils en pouces
(21) 8-56 ab./cal
Nombre et intervalle des avances longitudinales
(6) 0,07-0,4 mm / tour
Intervalle de trait de la diapositive supérieure
70 mm
Plage de décalage croisé
130 mm
Décalage longitudinal
630 mm
Diamètre du manicot de la contropunta
30 mm
Avanzamento della manica della contropunta
70 mm
Contrôleur
MK2
Manipulation dimensionnelle
125 mm
Alimentazione motore/Tensione di alimentazione
0,75 kW / 230 V
Ustensile dimensionné
12 x 12 mm
FRESATRICE
Max. diamètre de foratura
13 mm
Max. diamètre de la fraise
13 mm
Max. diamètre de la fraise frontale
50 mm
Conception du mandrin
MK2
Avancer la plume du mandrin
50 mm
Distance de la pointe du mandrin à la table
43 - 250 mm
Distanza dell'asse del mandrino dalla colonna
170 mm
Rotation du test
+/- 90 °
Gamma de vitesse du mandrin
50 - 2250 g/min
Dimension et nombre de scanalature à T
8 mm / 2
Alimentazione motore/Tensione di alimentazione
0,6 kW / 230 V
PARAMÈTRES GÉNÉRAUX
Dimensions LxPxA
1.350 x 580 x 1.630 mm
Peso
230 kg
Attrait
Canini fissi
Route du cambio
Mascelle G/D
Collage pour trapano MK2 / B16
Mandrino par trapano B16 3-16 mm
Chiavi
Lettura digitale optionnelle disponible
Fabricant: Cormak
CORMAK JERZY ZALEWSKI Pologne, rue Brzeska 120, 08-110 Siedlce
