Description de la machine:

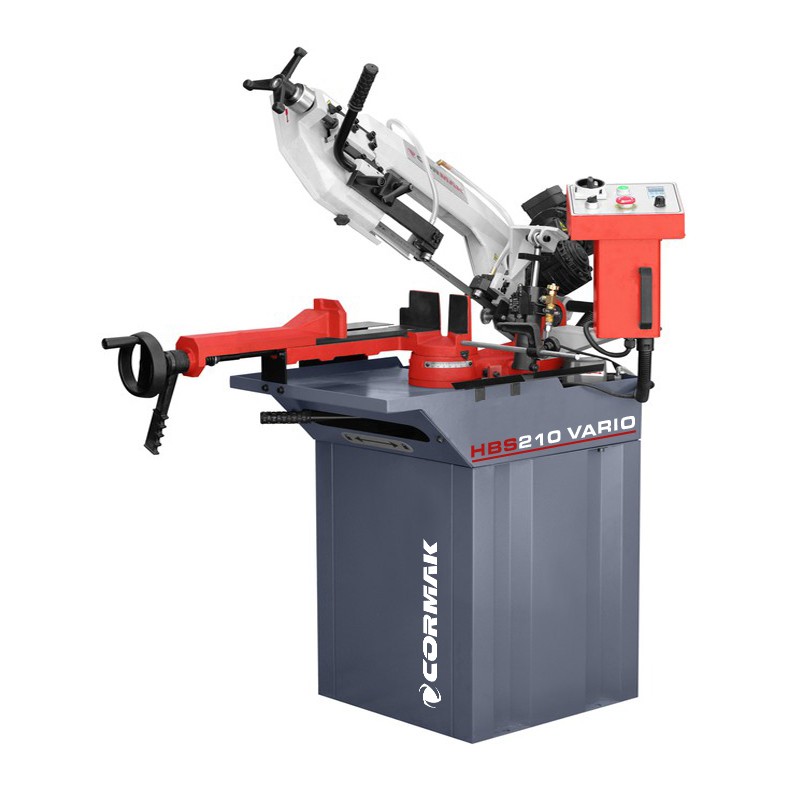

La scie à ruban horizontale pour métaux avec bras pivotant permet de couper dans un plan perpendiculaire à l'axe de la matière coupée et à n'importe quel angle compris entre 0 et 60 °. L'entraînement du moteur électrique à la roue entraînant la bande de coupe est transmis par un moteur à engrenage MÉCANIQUE (pas à courroie). La bande de coupe est tendue sur deux roues en fonte au moyen d'un tendeur manuel et guidée à travers un jeu de rouleaux de roulement.
Le matériau à couper peut être alimenté manuellement ou avec n'importe quel dispositif mécanique , tandis que l'alimentation les outils sont actionnés par gravité sur le principe de l'écoulement d'huile dans un vérin hydraulique à deux chambres. La vitesse appropriée de la chute du bras est obtenue grâce à la vanne régulant le débit d'huile entre les chambres. Les guides de courroie sont équipés d'un jeu de rouleaux de roulement. Cela a un impact énorme sur le guidage de la bande, sa durée de vie, sa rectitude, sa précision et la qualité de la coupe.
La vitesse de coupe appropriée (vitesse de la bande) est obtenue en changeant la position du bouton sur le panneau de commande. La vitesse de coupe appropriée doit être sélectionnée pour les différents types et qualités de matériau. Le bras rigide est en fonte PROFILÉE . Le panneau de contrôle est placé à côté de le bras.
La base est construite comme un corps soudé en tôles d'acier. À l'intérieur, il y a un réservoir de liquide de refroidissement séparé avec une électropompe. La conception du haut de la base fournit un bassin pour vidanger le liquide de refroidissement et récupérer les copeaux produits en coupant le matériau. Le établi en fonte avec un bras pivotant et le panneau de contrôle sur un bras séparé. Dans le processus de coupe, le mouvement de coupe principal consiste à déplacer la bande de coupe et à abaisser le bras. La vitesse de chute du bras (vitesse de coupe) est régulée par un actionneur hydraulique.
La vitesse d'avance est ajustée sur le coupeurs de panneau de commande. Réglage en douceur de la vitesse de coupe dans la plage de 0 à 90 m / min. In la position inférieure du bras (après la coupe du matériau), l'entraînement de la bande de scie est automatiquement désactivé. La sécurité sera assurée par les couvercles de bande de coupe et les micro-interrupteurs qui arrêtent le fonctionnement du moteur après la fin du cycle de coupe ou l'ouverture de l'un des couvercles, une protection supplémentaire consiste à éteindre automatiquement le couteau en cas de rupture de la bande de coupe.
Paramètres techniques
