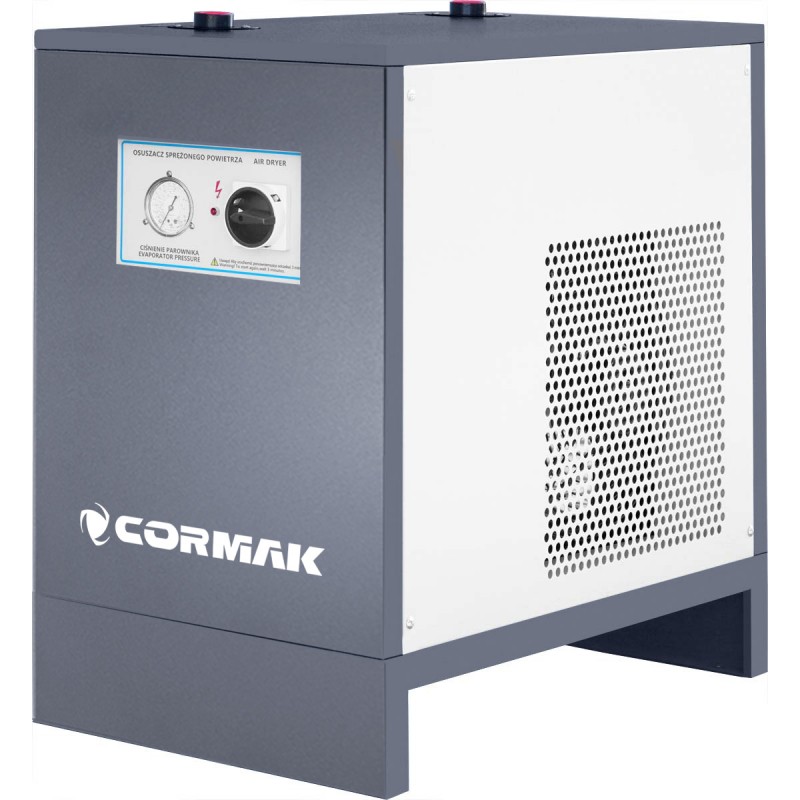

Sécheur frigorifique IZBERG N30S

ÉTAPE UN

Tout d'abord, l'air comprimé est acheminé vers l'échangeur de chaleur air-air, où il est pré-refroidi dans un système à contre-courant par l'air sortant de l'évaporateur.

DEUXIÈME ÉTAPE

Dans la deuxième étape, il va à l'évaporateur du cycle de réfrigérant, où la température de l'air comprimé est abaissée à son point de rosée par le réfrigérant. Pendant les deux étapes de refroidissement, presque toutes les vapeurs d'huile et d'eau contenues dans l'air comprimé se condensent. A la sortie du déshumidificateur, l'air passe à travers un séparateur haute performance, où le condensat condensé est séparé de l'air puis évacué vers l'extérieur via une vanne de vidange automatique. Ensuite, l'air, après avoir séparé le condensat, va à nouveau vers l'échangeur de chaleur, où il est réchauffé, ce qui réduit l'humidité relative de l'air comprimé.

Le système de refroidissement est conçu de manière à pouvoir réguler automatiquement la capacité de refroidissement en fonction de la quantité et de la température de l'air à traiter. Ceci a été réalisé grâce à l'utilisation de la technologie de ventilateur à vitesse variable.

Paramètres techniques

• DIAMÈTRE DE LA SORTIE D'AIR ET DU TUYAU D'ADMISSION (BSP) 1 1/2 "
• TRAVAIL DANS DES SYSTÈMES SOUS PRESSION JUSQU'À 16 BAR
• TEMPÉRATURE D'ENTRÉE ≤38 ° C
• TEMPÉRATURE DU POINT DE ROSÉE 3 ° C à la pression de service
• CAPACITÉ: 3800 l / min
• PUISSANCE: 1,37 kW
• TENSION: 230 V
• DIMENSIONS (L xlx H): 850 x 480 x 480 mm
• POIDS: 95 kg
• TYPE ET QUANTITÉ DE RÉFRIGÉRANT: R410a, 650 g
