Maschineneigenschaften

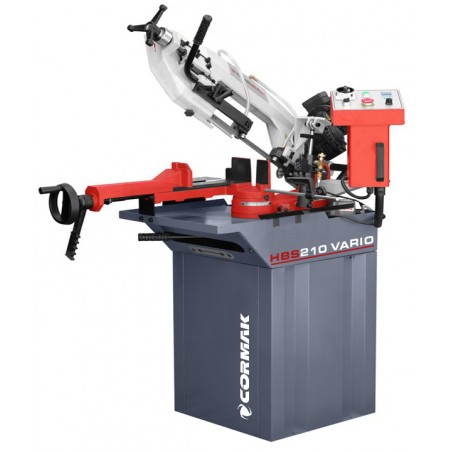

Ein horizontaler Metallbandschneider mit schwenkbarem Arm ermöglicht das Schneiden in einer Ebene senkrecht zur Achse des zu schneidenden Materials und in jedem Winkel von 0 bis 60°. Das zu schneidende Material kann manuell oder mit einer beliebigen mechanischen Vorrichtung zugeführt werden, die Werkzeugzuführung erfolgt automatisch. Die Bandführungen sind mit speziellen Hartmetallplatten und Lagern ausgestattet. Dies hat große Auswirkungen auf die Bandführung, deren Lebensdauer, Geradheit, Genauigkeit und Schnittqualität. Die Hartmetallführung reduziert den Verschleiß von Maschine und Sägeblatt erheblich. Die Maschine ist mit einer effizienten Kühlpumpe mit geschlossenem Kühlmittelkreislauf ausgestattet.
Der Schneidarm aus gleichmäßigem Gusseisen ermöglicht zusammen mit dem 27 mm breiten Schneidband, das bei diesem Schneidgerät zum Einsatz kommt, die vollständige Durchführung von Mehrserienschnitten sowohl von Profilen als auch von Vollmaterialien. Der Schraubstock befindet sich in einem verstellbaren Bett und ist mit einer Schnellklemme ausgestattet. Die Sägeblattführungen sind mit Hartmetallplatten – Sinterkarbiden und einem Wälzlagersystem ausgestattet. Für die Präzision und Geradheit des Schnitts sind die ZENTRIERTEN HARTMETALLFÜHRUNGEN verantwortlich.
Die Form des oberen Teils der Basis bildet eine Wanne zum Ablassen des Kühlmittels und zum Auffangen der beim Schneiden des Materials entstehenden Späne. An der Basis ist ein gusseiserner Arbeitstisch mit Schwenkarm und einem Bedienfeld an einem separaten Arm befestigt. Beim Schneidvorgang ist die Hauptschneidbewegung die Bewegung des Schneidbandes und der fallende Vorschub des Arms. Die Absenkgeschwindigkeit des Arms (Schnittgeschwindigkeit) wird durch einen hydraulischen Aktuator reguliert.
Die Vorschubgeschwindigkeit wird am Bedienfeld des Schneideplotters reguliert. Wir können zwischen zwei Schnittbandgeschwindigkeiten wählen: 35 und 70 m/min. In der unteren Position des Arms (nach dem Schneiden des Materials) wird der Schneidbandantrieb automatisch abgeschaltet. Die Sicherheit wird durch die Schneidbandabdeckungen und Mikroschalter gewährleistet, die den Motor stoppen, nachdem der Schneidzyklus abgeschlossen ist oder eine der Abdeckungen geöffnet wird. Ein zusätzlicher Schutz besteht in der automatischen Abschaltung des Messers bei Bruch des Schneidbandes.
| Schneidbandgröße [mm] |
2500 x 27 x 0,9 |
| Bandspannung |
mechanisch (manuell) |
| Bandgeschwindigkeiten [m/min] |
35, 70
|
| Verstellbarer Armabfall |
Stufenlos - hydraulischer Antrieb |
| Schraubstockbasishöhe [mm] |
860 |
| Sägeraddurchmesser [mm] |
300 |
| Sägerahmenneigung [°] |
0-60 |
| Stromversorgung |
3 Phasen 400V |
| Hauptmotorleistung [kW] |
1,1/1,5 |
| Motorleistung der Kühlpumpe [kW] |
0,05 |
| Maße mit Sockel [cm] |
150x80x140 |
| Gewicht (kg] |
Brutto/Netto - 210 / 180 kg |
Zusätzlich
- 2 M42 Sägeblätter
- 5L Emulgol
- ZW580 magnetischer Spänesammler
