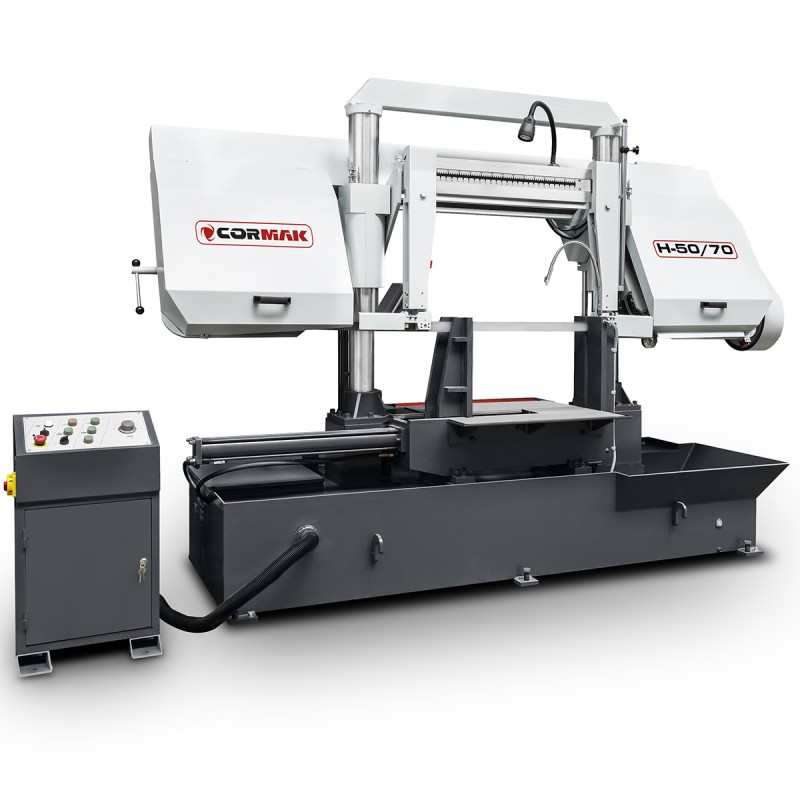

CORMAK H5070 – półautomatyczna dwukolumnowa przecinarka taśmowa do metalu

CORMAK H5070 to przemysłowa przecinarka taśmowa do metalu przeznaczona do cięcia dużych przekrojów, rur, profili oraz prętów pełnych. Dwukolumnowe prowadzenie ramienia zapewnia sztywne podparcie zespołu tnącego, a półautomatyczny cykl z hydraulicznym mocowaniem materiału ogranicza ręczne czynności podczas kolejnych operacji. Ta piła taśmowa do metalu sprawdzi się na stanowiskach przygotowujących materiał do dalszej produkcji.

Przy cięciu prostopadłym H5070 umożliwia przecinanie materiału okrągłego do Ø500 mm oraz przekrojów prostokątnych do 500 × 700 mm. Hydrauliczne sterowanie ruchem ramienia, trzy prędkości taśmy oraz prowadnice łożyskowe i węglikowe pozwalają dopasować przebieg cięcia do obrabianego przekroju.

Główne zalety przecinarki taśmowej CORMAK H5070

• Stabilne cięcie dużych przekrojów – dwie kolumny prowadzące podpierają ramię po obu stronach strefy roboczej.
• Mniej ręcznych czynności pomiędzy operacjami – hydraulika odpowiada za mocowanie materiału oraz opuszczanie i podnoszenie ramienia.
• Szeroki zakres zastosowań – możliwość przecinania rur, profili i materiałów pełnych pozwala przygotowywać różne detale na jednym stanowisku.
• Dopasowanie parametrów skrawania – trzy prędkości taśmy 40, 60 i 80 m/min oraz płynna regulacja ruchu ramienia ułatwiają przygotowanie kolejnego zadania.
• Precyzyjne podparcie brzeszczotu – prowadnice z łożyskami i wkładkami z węglika spiekanego pomagają ograniczyć odchylanie taśmy.
• Chłodzenie i czyszczenie podczas pracy – układ chłodziwa i szczotka wspierają utrzymanie odpowiednich warunków cięcia.
• Wygodny dostęp do sterowania – panel z przodu przecinarki pozwala obsługiwać najważniejsze funkcje z jednego miejsca.

Dwukolumnowa przecinarka taśmowa do dużych przekrojów

Dwukolumnowa konstrukcja wyróżnia H5070 na tle przecinarek z ramieniem prowadzonym przegubowo. Zespół tnący porusza się wzdłuż dwóch kolumn, które podpierają go podczas opuszczania i podnoszenia. Takie rozwiązanie sprzyja zachowaniu stabilnego położenia ramienia podczas przechodzenia taśmy przez szeroki materiał.

Dwukolumnowa przecinarka taśmowa jest szczególnie przydatna przy przygotowywaniu większych prętów, rur grubościennych i elementów konstrukcyjnych. Sztywność prowadzenia ma znaczenie dla utrzymania prostoliniowości cięcia oraz powtarzalnego przygotowywania półfabrykatów do dalszej obróbki.

Półautomatyczna piła taśmowa do metalu – sprawniejszy cykl pracy

Piła taśmowa CORMAK H5070 wykonuje cykl obejmujący hydrauliczne zamocowanie materiału, uruchomienie taśmy, opuszczanie ramienia i jego podniesienie po zakończeniu cięcia. Operator przygotowuje położenie elementu oraz nastawy, a następnie uruchamia operację z panelu sterującego.

Półautomatyczna obsługa eliminuje potrzebę ręcznego unoszenia ciężkiego ramienia po każdym przecięciu. Ułatwia to wykonywanie kolejnych odcinków i ogranicza powtarzalne czynności przy stanowisku. Podawanie materiału oraz ustawianie długości pozostają po stronie operatora, co zapewnia swobodę realizacji zarówno pojedynczych zleceń, jak i powtarzalnych serii.

Przecinarka taśmowa do rur i profili z hydraulicznym imadłem

CORMAK H5070 sprawdzi się jako przecinarka taśmowa do rur i profili przygotowywanych do spawania, montażu i dalszego skrawania. Hydrauliczne imadło usprawnia zaciskanie materiału, a duży zakres roboczy umożliwia pracę z przekrojami stosowanymi w prefabrykacji przemysłowej.

Przy zmianie rodzaju detalu należy dopasować uzębienie taśmy i parametry cięcia do grubości ścianki lub wymiarów materiału pełnego. Odpowiednie podparcie długich elementów ułatwia ich ustawianie względem imadła. Stanowisko można rozbudować o opcjonalne przedłużenia rolkowe do podawania materiału.

Trzy prędkości taśmy – 40, 60 i 80 m/min

Przecinarka taśmowa do metalu CORMAK H5070 oferuje trzy prędkości przesuwu brzeszczotu: 40, 60 oraz 80 m/min. Pozwala to wybrać ustawienie odpowiednie do obrabianego materiału i zaleceń dotyczących zastosowanej taśmy tnącej.

Niezależnie od prędkości brzeszczotu hydrauliczna regulacja umożliwia dopasowanie szybkości opuszczania ramienia. Prędkość taśmy i posuw należy dobierać łącznie z uzębieniem, uwzględniając wielkość przekroju. Takie przygotowanie procesu pomaga ograniczyć przeciążanie zębów i utrzymać równomierne skrawanie.

Taśma 41 mm i prowadnice węglikowe

H5070 wykorzystuje brzeszczot o wymiarach 6100 × 41 × 1,3 mm. Prowadzenie taśmy opiera się na łożyskach oraz wkładkach z węglika spiekanego, które stabilizują jej położenie w strefie roboczej. Żeliwne odlewy korpusu i ramienia zapewniają sztywne podparcie układu tnącego.

Połączenie dwukolumnowego prowadzenia ramienia z odpowiednim podparciem brzeszczotu wspiera dokładne przygotowywanie większych detali. Piła taśmowa do metalu została również wyposażona w zabezpieczenie zatrzymujące pracę w przypadku zerwania taśmy.

Układ chłodzenia i szczotka czyszcząca taśmę

Układ chłodzenia cieczą wspomaga odprowadzanie ciepła ze strefy skrawania, a szczotka usuwa wióry pozostające na brzeszczocie. Oba rozwiązania ułatwiają utrzymanie warunków pracy podczas kolejnych cięć rur, profili i prętów.

Regularna obsługa chłodzenia, szczotki i prowadnic pomaga zachować właściwy stan stanowiska. Ma to znaczenie szczególnie podczas przygotowywania dłuższych serii, w których powtarzalność procesu jest równie istotna jak sam zakres cięcia.

Zastosowanie przecinarki taśmowej CORMAK H5070

Półautomatyczna przecinarka taśmowa do metalu CORMAK H5070 jest przeznaczona do pracy ze stalą konstrukcyjną, stalą narzędziową, żeliwem oraz metalami nieżelaznymi. Znajduje zastosowanie w zakładach produkcyjnych, narzędziowniach i firmach zajmujących się prefabrykacją elementów stalowych.

Jako przecinarka taśmowa do rur i profili umożliwia przygotowywanie odcinków do spawania i montażu, a przy materiałach pełnych – półfabrykatów do toczenia i frezowania. Duży zakres roboczy oraz hydrauliczny cykl pozwalają wykorzystać H5070 jako główne stanowisko cięcia prostopadłego w zakładzie.

Wyposażenie standardowe

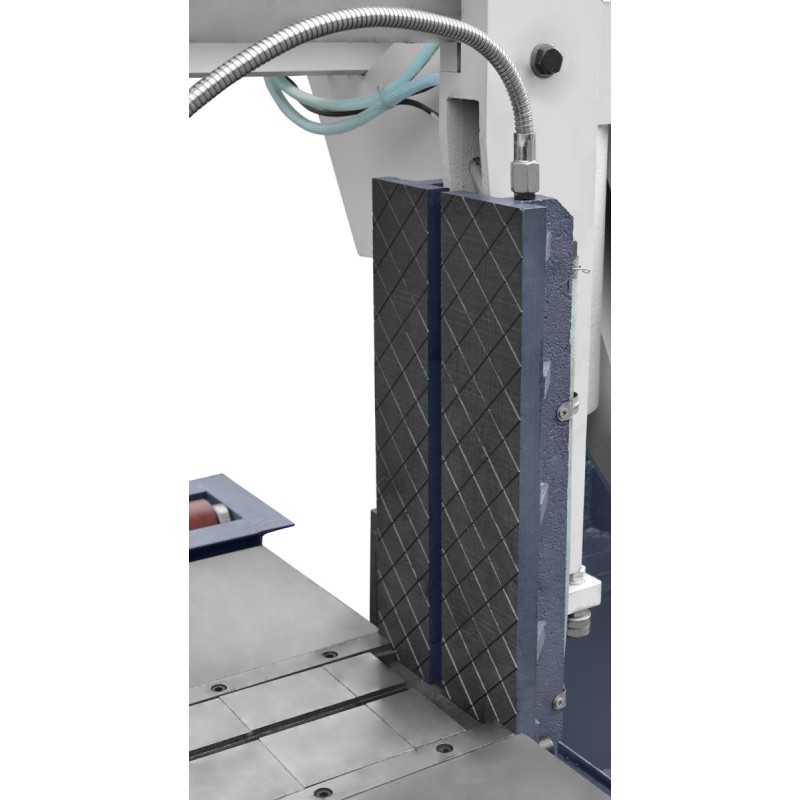

• hydrauliczne imadło z automatycznym zaciskiem,
• hydrauliczne podnoszenie i opuszczanie ramienia z płynną regulacją,
• prowadnice taśmy z łożyskami i wkładkami z węglika spiekanego,
• układ chłodzenia cieczą,
• szczotka czyszcząca taśmę,

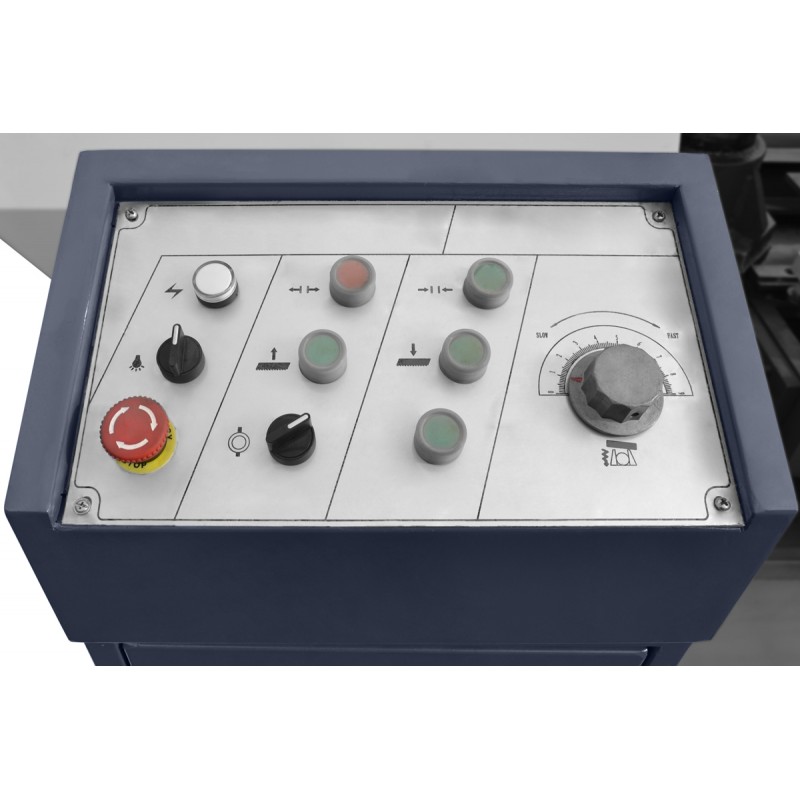

• panel sterujący z przodu przecinarki,
• bimetaliczna taśma tnąca,
• dokumentacja techniczno-ruchowa i deklaracja zgodności CE.

Wyposażenie opcjonalne

• przedłużenia rolkowe do podawania i podpierania długich elementów.

Dane techniczne

Maksymalne zakresy cięcia CORMAK H5070

CORMAK H5070 – przemysłowa piła taśmowa do metalu do dużych przekrojów

CORMAK H5070 łączy dwukolumnową konstrukcję, hydrauliczne mocowanie materiału i półautomatyczny cykl pracy. Ta przecinarka taśmowa do metalu ułatwia przygotowywanie większych detali bez ręcznego podnoszenia ramienia po każdej operacji. Sprawdzi się jako przecinarka taśmowa do rur i profili oraz materiałów pełnych w zakładach wymagających sztywnego i wydajnego stanowiska cięcia. Wybierz H5070 i usprawnij przygotowywanie półfabrykatów do dalszej produkcji.
