CORMAK H-65/80 – półautomatyczna dwukolumnowa przecinarka taśmowa do metalu

CORMAK H-65/80 to przemysłowa przecinarka taśmowa do metalu przeznaczona do przecinania dużych rur, profili, prętów oraz materiałów pełnych. Dwukolumnowe prowadzenie ramienia zapewnia sztywne podparcie zespołu tnącego, a hydrauliczne mocowanie materiału i półautomatyczny cykl ograniczają ręczne czynności pomiędzy kolejnymi cięciami. Ta piła taśmowa do metalu sprawdzi się w zakładach przygotowujących ciężkie półfabrykaty do dalszej obróbki, spawania i montażu.

Przy cięciu prostopadłym H-65/80 umożliwia przecinanie materiału okrągłego do Ø650 mm oraz przekrojów prostokątnych do 800 × 650 mm. Taśma o szerokości 54 mm, hydrauliczny system jej napinania i cztery prędkości przesuwu pozwalają przygotować stanowisko do wymagających zadań związanych z cięciem dużych przekrojów.

Główne zalety przecinarki taśmowej CORMAK H-65/80

• Możliwość cięcia dużych elementów – zakres do Ø650 mm oraz 800 × 650 mm pozwala przygotowywać półfabrykaty o znacznych przekrojach.
• Sztywne prowadzenie ramienia – konstrukcja dwukolumnowa podtrzymuje zespół tnący po obu stronach strefy roboczej i pomaga ograniczać jego odchylanie pod obciążeniem.
• Mniej ręcznej obsługi kolejnych cięć – półautomatyczny cykl obejmuje zamocowanie materiału, cięcie i podniesienie ramienia.
• Hydrauliczny naciąg taśmy – ułatwia przygotowanie brzeszczotu do pracy bez ręcznego wytwarzania całej siły napinającej.
• Hydrauliczne imadło – usprawnia zaciskanie materiału przed rozpoczęciem operacji.
• Dopasowanie prędkości do zadania – cztery ustawienia przesuwu taśmy umożliwiają dobór warunków skrawania do przecinanego materiału.
• Precyzyjne podparcie brzeszczotu – prowadnice z łożyskami i płytkami z węglika spiekanego pomagają utrzymać właściwe położenie taśmy.
• Chłodzenie i czyszczenie podczas cięcia – zamknięty obieg chłodziwa oraz szczotka druciana wspomagają odprowadzanie ciepła i usuwanie wiórów.

Dwukolumnowa przecinarka taśmowa do dużych przekrojów

Dwukolumnowa przecinarka taśmowa CORMAK H-65/80 wykorzystuje liniowy ruch ramienia prowadzonego na dwóch kolumnach. Podparcie zespołu tnącego po obu stronach materiału sprzyja utrzymaniu stabilnego położenia brzeszczotu podczas przechodzenia przez szeroki przekrój. Jest to istotne przy cięciu dużych prętów, rur grubościennych i elementów konstrukcyjnych.

Ramię wykonane z odlewu żeliwnego zapewnia sztywność potrzebną do pracy pod obciążeniem. Połączenie masywnej konstrukcji z dwukolumnowym prowadzeniem pomaga ograniczać wpływ drgań na przebieg cięcia. Ułatwia to przygotowywanie półfabrykatów, które po odcięciu trafiają do toczenia, frezowania lub dalszego montażu.

Półautomatyczna piła taśmowa do metalu – sprawniejszy cykl pracy

Po ustawieniu materiału i uruchomieniu cyklu następuje hydrauliczne zamocowanie elementu, włączenie taśmy oraz kontrolowane opuszczanie ramienia. Po zakończeniu cięcia brzeszczot zatrzymuje się, a ramię zostaje podniesione do zadanej pozycji. Taki przebieg pracy ogranicza konieczność ręcznego wykonywania kolejnych etapów operacji.

Półautomatyczna piła taśmowa do metalu pozwala operatorowi skupić się na przygotowaniu następnego odcinka i kontroli nastaw. Podawanie materiału oraz ustawianie długości pozostają po stronie operatora. Dzięki temu H-65/80 łączy usprawniony cykl cięcia ze swobodą realizacji zleceń obejmujących różne długości i przekroje.

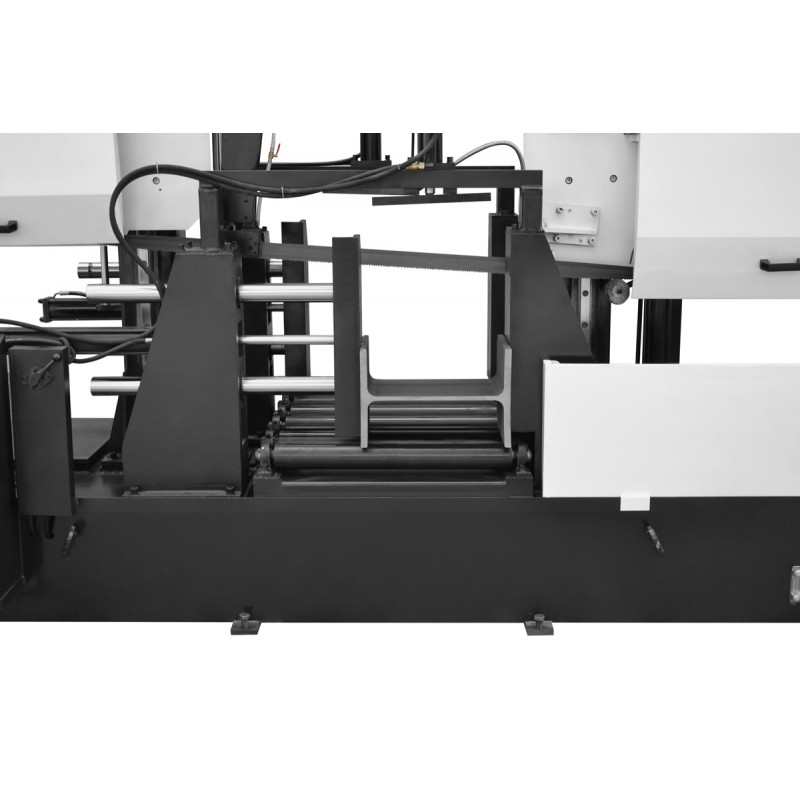

Przecinarka taśmowa do rur i profili z hydraulicznym imadłem

CORMAK H-65/80 sprawdzi się jako przecinarka taśmowa do rur i profili wykorzystywana w prefabrykacji przemysłowej. Hydrauliczne imadło ułatwia mocowanie materiału, a duża przestrzeń robocza umożliwia przygotowywanie rur stalowych, profili konstrukcyjnych i kształtowników przeznaczonych do spawania oraz montażu.

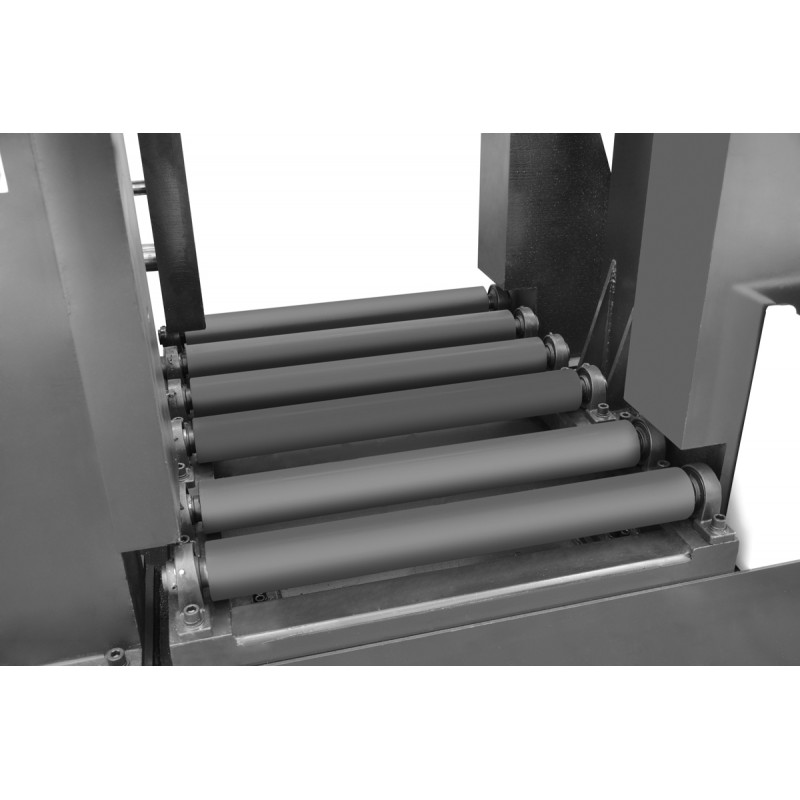

Przy pracy z długimi elementami odpowiednio dobrane podparcie pomaga ustawić materiał na wysokości stołu i ułatwia jego przesuwanie. Dobór uzębienia taśmy do grubości ścianki lub przekroju pełnego pozwala przygotować przecinarkę do kolejnych zadań bez ograniczania stanowiska do jednego rodzaju detalu.

Taśma 54 mm z hydraulicznym systemem napinania

Piła taśmowa CORMAK H-65/80 wykorzystuje brzeszczot o wymiarach 7400 × 54 × 1,6 mm. Hydrauliczny naciąg ułatwia napinanie szerokiej taśmy podczas przygotowywania stanowiska i po wymianie brzeszczotu. Ogranicza przy tym wysiłek związany z ręczną obsługą mechanizmu napinającego.

Prawidłowe naprężenie taśmy, ustawienie prowadnic i dobór parametrów skrawania mają znaczenie dla utrzymania prostoliniowości cięcia. H-65/80 została również wyposażona w zabezpieczenie zatrzymujące pracę po zerwaniu brzeszczotu.

Cztery prędkości taśmy – 40, 45, 65 i 76 m/min

Przecinarka taśmowa do metalu CORMAK H-65/80 oferuje cztery prędkości przesuwu taśmy: 40, 45, 65 oraz 76 m/min. Pozwala to wybrać ustawienie odpowiednie do rodzaju obrabianego metalu i zaleceń dotyczących zastosowanego brzeszczotu.

Prędkość przesuwu taśmy i szybkość opuszczania ramienia odpowiadają za różne elementy procesu skrawania. Ich właściwe zestawienie z uzębieniem pomaga ograniczać przeciążanie zębów i uzyskać równomierny przebieg cięcia. Jest to szczególnie przydatne przy zmianie pomiędzy rurami grubościennymi, profilami i dużymi materiałami pełnymi.

Prowadnice łożyskowe i węglikowe oraz silnik główny ABB

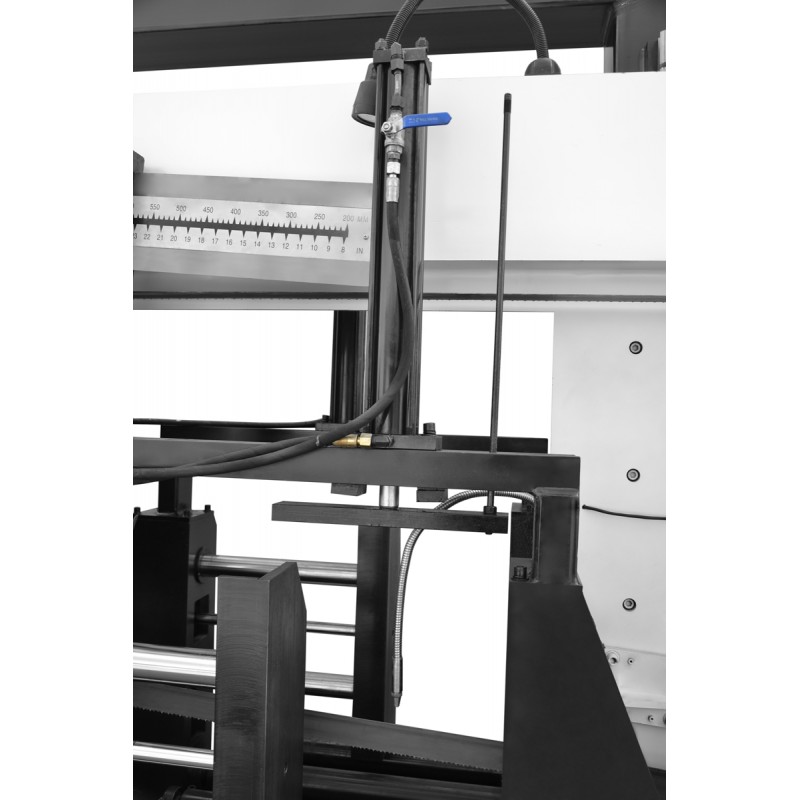

Prowadzenie brzeszczotu wykorzystuje łożyska oraz płytki z węglika spiekanego. Układ podtrzymuje taśmę w pobliżu strefy skrawania, pomagając ograniczać jej odchylanie pod wpływem sił występujących podczas cięcia. W połączeniu ze sztywnym ramieniem wspiera dokładne przygotowywanie szerokich przekrojów.

Napęd główny wykorzystuje silnik ABB. Osobny silnik hydrauliki obsługuje układ hydrauliczny, natomiast pompa chłodziwa odpowiada za obieg cieczy. Rozdzielenie tych funkcji pozwala sterować mocowaniem, ruchem ramienia i chłodzeniem w ramach półautomatycznego cyklu.

Układ chłodzenia i szczotka druciana do czyszczenia taśmy

H-65/80 została wyposażona w układ chłodzenia z zamkniętym obiegiem cieczy. Chłodziwo doprowadzane do strefy skrawania wspomaga odprowadzanie ciepła i wiórów podczas przecinania materiału. Pompa chłodziwa o mocy 0,125 kW zapewnia obieg cieczy w układzie.

Szczotka druciana usuwa wióry pozostające na brzeszczocie, ograniczając ich przenoszenie do dalszych części zespołu tnącego. Połączenie chłodzenia i czyszczenia ułatwia utrzymanie odpowiednich warunków podczas kolejnych operacji, zwłaszcza przy regularnym przygotowywaniu dużych półfabrykatów.

Zastosowanie przecinarki taśmowej CORMAK H-65/80

Przecinarka taśmowa do metalu CORMAK H-65/80 jest przeznaczona do cięcia elementów stalowych, żeliwnych oraz wykonanych z metali nieżelaznych. Znajduje zastosowanie w zakładach produkcyjnych, narzędziowniach, firmach konstrukcyjnych i działach przygotowania materiału do dalszej obróbki.

Jako przecinarka taśmowa do rur i profili umożliwia wykonywanie odcinków do spawania i montażu, natomiast przy prętach oraz materiałach pełnych służy do przygotowywania półfabrykatów do toczenia i frezowania. Duży zakres roboczy i hydrauliczny cykl pozwalają wykorzystać H-65/80 jako główne stanowisko cięcia prostopadłego w zakładzie.

Wyposażenie standardowe

• pulpit sterowniczy do obsługi cyklu półautomatycznego,
• hydrauliczne imadło,
• hydrauliczny układ podnoszenia i opuszczania ramienia,
• hydrauliczny system napinania taśmy,
• prowadnice taśmy z łożyskami i płytkami z węglika spiekanego,
• silnik główny ABB,
• szczotka czyszcząca taśmę,
• układ chłodzenia z zamkniętym obiegiem cieczy,
• bimetaliczna taśma tnąca,
• dokumentacja techniczno-ruchowa i deklaracja zgodności CE.

Wyposażenie opcjonalne

• podajnik rolkowy o długości 1 m i udźwigu 2 t,
• magnetyczny zbieracz wiórów i opiłków stalowych ZW400,
• olej emulgujący do przygotowania chłodziwa ES-12, opakowanie 5 l.

Dane techniczne

Maksymalne zakresy cięcia CORMAK H-65/80

CORMAK H-65/80 – przemysłowa piła taśmowa do metalu do wymagających zadań

CORMAK H-65/80 łączy dwukolumnowe prowadzenie ramienia, hydrauliczne mocowanie materiału i hydrauliczny naciąg szerokiej taśmy. Ta półautomatyczna przecinarka taśmowa do metalu usprawnia przygotowywanie dużych przekrojów, ograniczając ręczną obsługę kolejnych etapów cięcia. Sprawdzi się jako przecinarka taśmowa do rur i profili oraz materiałów pełnych w zakładach wymagających sztywnego stanowiska do pracy produkcyjnej. Wybierz H-65/80 i usprawnij przygotowywanie półfabrykatów do dalszej obróbki.
