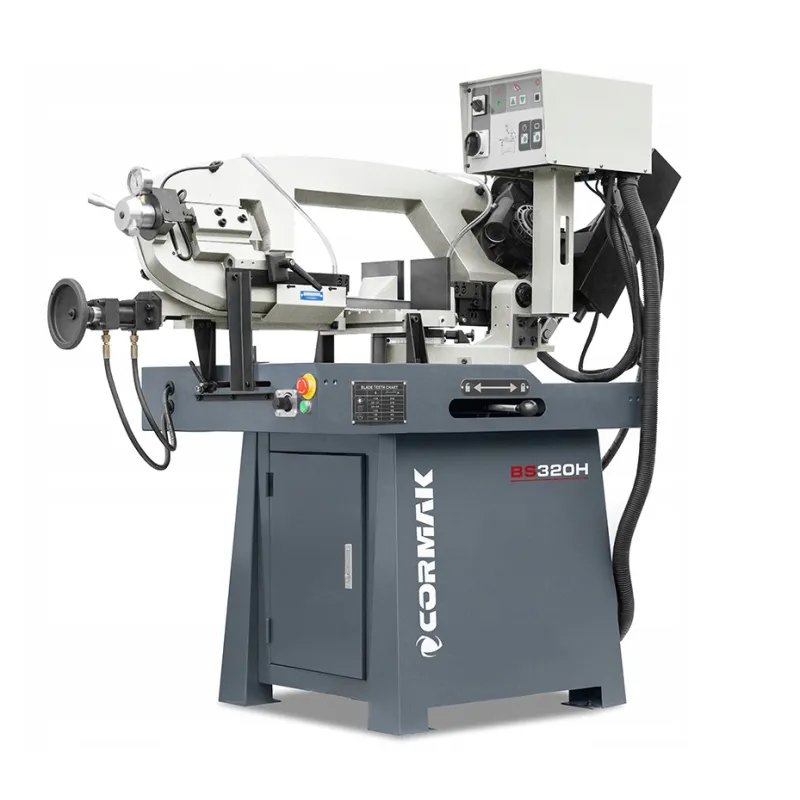

Półautomatyczna przecinarka taśmowa, piła taśmowa do metalu CORMAK BS320H

CORMAK BS320H – półautomatyczna przecinarka taśmowa do metalu

CORMAK BS320H to półautomatyczna przecinarka taśmowa do metalu przeznaczona do cięcia rur, profili, prętów oraz kształtowników stalowych. Hydrauliczne imadło oraz hydrauliczne podnoszenie i opuszczanie ramienia ograniczają liczbę czynności wykonywanych ręcznie, ułatwiając przygotowywanie kolejnych detali. Ta piła taśmowa do metalu sprawdzi się w warsztatach ślusarskich, zakładach produkcyjnych i firmach wykonujących konstrukcje stalowe.

Przy cięciu prostopadłym BS320H umożliwia przecinanie materiału okrągłego do Ø245 mm, kwadratowego do 245 × 245 mm oraz prostokątnego do 320 × 195 mm. Zakres cięcia kątowego od -45° do +60° pozwala przygotowywać elementy do połączeń ukośnych, a dwie prędkości taśmy ułatwiają dopasowanie warunków skrawania do obrabianego materiału.

Główne zalety przecinarki taśmowej CORMAK BS320H

• Mniej ręcznej obsługi podczas kolejnych cięć – półautomatyczny cykl oraz hydrauliczne sterowanie ramieniem usprawniają powtarzalne prace.
• Hydrauliczne mocowanie materiału – imadło ułatwia zaciskanie rur, profili i prętów przed rozpoczęciem cięcia.
• Cięcie prostopadłe i ukośne – zakres od -45° do +60° pozwala przygotowywać elementy do różnych połączeń konstrukcyjnych.
• Dopasowanie prędkości do zadania – dwa ustawienia przesuwu taśmy, 37,5 i 75 m/min, zwiększają możliwości regulacji procesu.
• Kontrolowane opuszczanie ramienia – bezstopniowa regulacja hydrauliczna umożliwia dostosowanie posuwu do przekroju i rodzaju materiału.
• Obsługa różnych przekrojów – możliwość cięcia rur, profili, kształtowników oraz materiałów pełnych pozwala wykorzystać jedno stanowisko do wielu zleceń.
• Stabilne warunki cięcia – sztywna konstrukcja wspiera utrzymanie dokładności podczas regularnej pracy warsztatowej.

Półautomatyczna przecinarka taśmowa – sprawniejszy cykl pracy

Przecinarka taśmowa CORMAK BS320H łączy ręczne ustawianie materiału z półautomatycznym przebiegiem cięcia. Operator przygotowuje położenie elementu i parametry pracy, natomiast hydraulika odpowiada za zacisk imadła oraz ruch ramienia. Po przecięciu materiału ramię jest podnoszone, co ułatwia przygotowanie następnej operacji.

Takie rozwiązanie jest szczególnie przydatne przy wykonywaniu serii odcinków z rur, profili lub prętów. Zamiast każdorazowo ręcznie unosić ramię i zaciskać imadło, operator korzysta z hydraulicznego sterowania. Podawanie materiału i ustawianie długości kolejnych odcinków pozostają po stronie operatora.

Przecinarka taśmowa do rur i profili z hydraulicznym imadłem

CORMAK BS320H sprawdzi się jako przecinarka taśmowa do rur i profili przygotowywanych do spawania, montażu i dalszej obróbki. Hydrauliczne imadło ułatwia mocowanie elementów, a stabilne podparcie materiału pomaga ograniczyć jego przemieszczanie podczas przechodzenia taśmy przez przekrój.

Zakres zastosowań obejmuje profile zamknięte i otwarte, rury stalowe, kątowniki, ceowniki oraz pręty. Przy zmianie rodzaju lub grubości ścianki materiału należy odpowiednio dobrać uzębienie taśmy i parametry cięcia. Pozwala to wykorzystać możliwości przecinarki zarówno przy przekrojach cienkościennych, jak i materiałach pełnych.

Piła taśmowa do metalu do cięcia pod kątem od -45° do +60°

Możliwość ustawienia ramienia w zakresie od -45° do +60° rozszerza zastosowanie BS320H o przygotowywanie elementów łączonych pod kątem. Ta piła taśmowa do metalu pozwala wykonywać cięcia potrzebne przy produkcji ram, wsporników, balustrad, ogrodzeń i konstrukcji z profili stalowych.

Zmiana kąta ramienia ułatwia pracę z dłuższym materiałem, ponieważ nie wymaga obracania całego odcinka w celu uzyskania cięcia ukośnego. Maksymalne wymiary przecinanego przekroju zależą od ustawionego kąta i zostały przedstawione w osobnej tabeli.

Hydrauliczne podnoszenie i opuszczanie ramienia

Hydrauliczne sterowanie ruchem ramienia zwiększa wygodę obsługi i pozwala płynnie regulować jego opuszczanie. Operator może dopasować posuw do rodzaju stali, wielkości przekroju oraz zastosowanej taśmy tnącej.

Kontrola posuwu ma znaczenie zarówno podczas przecinania rur i profili, jak i przy cięciu prętów pełnych. Odpowiednie ustawienie pomaga ograniczyć nadmierne obciążenie zębów i utrzymać równomierny przebieg skrawania. Hydrauliczne podnoszenie ramienia eliminuje natomiast potrzebę jego ręcznego unoszenia po każdym cięciu.

Dwie prędkości taśmy – 37,5 i 75 m/min

Przecinarka taśmowa do metalu CORMAK BS320H oferuje dwie prędkości przesuwu taśmy: 37,5 oraz 75 m/min. Umożliwia to wybór ustawienia odpowiedniego do obrabianego materiału i zaleceń dotyczących zastosowanego brzeszczotu.

Prędkość taśmy i szybkość opuszczania ramienia są oddzielnymi parametrami procesu. Ich właściwe zestawienie z uzębieniem brzeszczotu pomaga uzyskać dobrą jakość powierzchni po cięciu i ograniczyć przedwczesne zużycie taśmy. BS320H wykorzystuje brzeszczot o wymiarach 2680 × 27 × 0,9 mm.

Zastosowanie piły taśmowej CORMAK BS320H

Piła taśmowa CORMAK BS320H jest przeznaczona do przygotowywania elementów stalowych w ślusarniach, narzędziowniach, zakładach produkcyjnych i działach utrzymania ruchu. Ułatwia cięcie odcinków przeznaczonych do spawania, wykonywanie elementów konstrukcyjnych oraz przygotowywanie materiału do dalszej obróbki.

Jako przecinarka taśmowa do rur i profili pozwala realizować zarówno pojedyncze zamówienia, jak i powtarzalne serie. Półautomatyczna obsługa, hydrauliczne imadło i regulacja kąta są szczególnie przydatne tam, gdzie często zmieniają się długości, przekroje oraz sposób przygotowania detali.

Wyposażenie standardowe

• imadło hydrauliczne,
• hydrauliczny układ podnoszenia i opuszczania ramienia,
• bezstopniowa regulacja opuszczania ramienia,
• napęd taśmy z dwiema prędkościami,
• osłony i mikrowyłączniki zabezpieczające.

Wyposażenie opcjonalne

• podajnik rolkowy o długości 1 m i udźwigu 2 t,
• magnetyczny zbieracz wiórów i opiłków stalowych ZW400.

Dane techniczne

Maksymalne zakresy cięcia CORMAK BS320H
