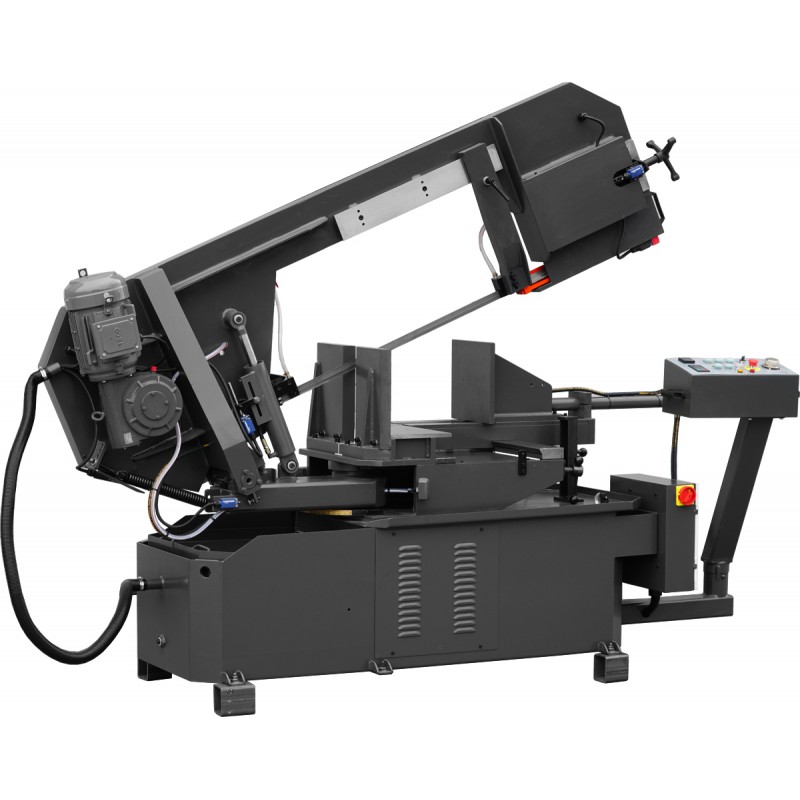

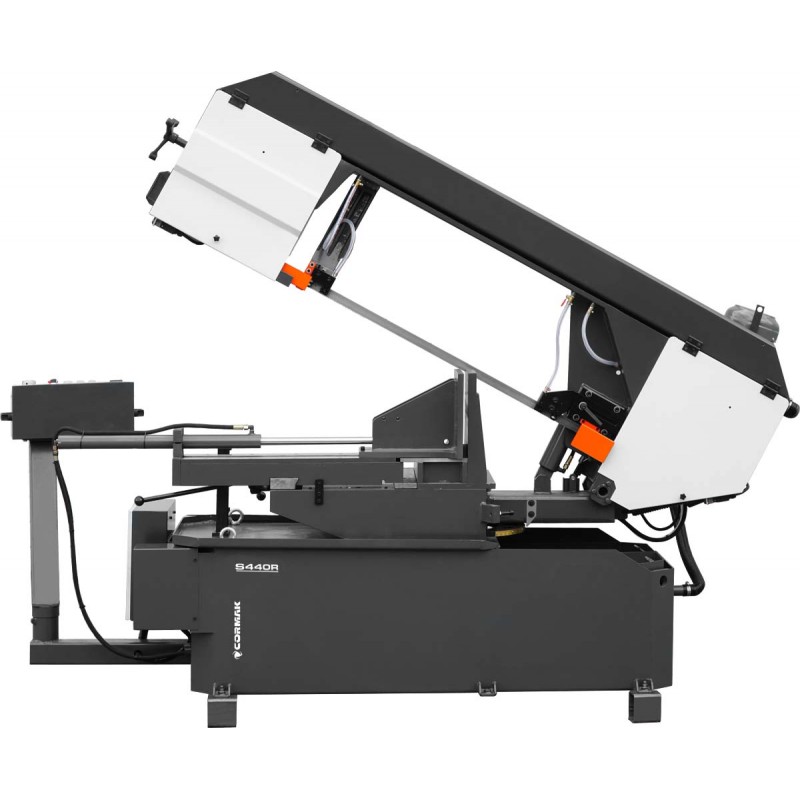

Półautomatyczna przecinarka taśmowa, piła taśmowa do metalu CORMAK S440R

CORMAK S440R – półautomatyczna przecinarka taśmowa do metalu z cyfrowym odczytem kąta

CORMAK S440R to półautomatyczna przecinarka taśmowa do metalu przeznaczona do cięcia rur, profili, kształtowników oraz materiałów pełnych. Sterownik PLC, hydrauliczne mocowanie materiału i pamięć położenia ramienia ograniczają ręczne czynności pomiędzy kolejnymi operacjami. Ta piła taśmowa do metalu sprawdzi się w zakładach produkcyjnych i warsztatach realizujących zarówno pojedyncze zlecenia, jak i powtarzalne serie.

Przy cięciu prostopadłym S440R umożliwia przecinanie materiału okrągłego do Ø450 mm, prostokątnego do 620 × 440 mm oraz kwadratowego do 450 × 450 mm. Obustronny skręt ramienia od -60° do +60° rozszerza możliwości wykonywania cięć ukośnych, a cyfrowy odczyt kąta ułatwia sprawdzenie ustawienia przed rozpoczęciem pracy.

Główne zalety przecinarki taśmowej CORMAK S440R

• Sprawniejsza obsługa kolejnych detali – półautomatyczny cykl obejmuje hydrauliczne mocowanie materiału, cięcie i powrót ramienia.
• Ograniczenie zbędnego ruchu ramienia – pamięć położenia pozwala dopasować wysokość powrotu do przecinanego przekroju.
• Wygodniejsze ustawianie cięć ukośnych – cyfrowy odczyt kąta pomaga kontrolować położenie ramienia przy zmianie zadania.
• Szeroki zakres cięcia kątowego – skręt do 60° w lewo i w prawo zwiększa swobodę przygotowywania elementów konstrukcyjnych.
• Płynne dopasowanie prędkości taśmy – falownik umożliwia wybór ustawienia w zakresie 20–90 m/min.
• Obsługa dużych przekrojów – zakres prostokątny do 620 × 440 mm przy cięciu prostopadłym pozwala przygotowywać szerokie elementy stalowe.
• Sztywne podparcie brzeszczotu – żeliwne ramię i prowadnice węglikowe wspierają stabilne prowadzenie taśmy podczas skrawania.
• Łatwiejsze utrzymanie warunków cięcia – napędzana szczotka usuwa wióry z taśmy, a zamknięty obieg chłodziwa wspomaga chłodzenie strefy skrawania.

Półautomatyczna przecinarka taśmowa ze sterownikiem PLC

Przecinarka taśmowa CORMAK S440R wykorzystuje sterownik PLC do realizacji cyklu obejmującego zamocowanie materiału, uruchomienie taśmy, kontrolowane opuszczanie ramienia, zatrzymanie po przecięciu oraz powrót do pozycji startowej. Operator przygotowuje materiał i nastawy, a hydraulika odpowiada za zacisk imadła oraz ruch zespołu tnącego.

Takie rozwiązanie ogranicza powtarzalne czynności wykonywane ręcznie przy kolejnych odcinkach. Nie trzeba każdorazowo unosić ciężkiego ramienia ani ręcznie wykonywać wszystkich etapów cyklu. Podawanie materiału i ustawianie długości kolejnych odcinków pozostają po stronie operatora, co pozwala elastycznie przygotowywać detale o różnych wymiarach.

Pamięć położenia ramienia – krótsze przygotowanie kolejnego cięcia

Funkcja pamięci położenia ramienia pozwala dostosować wysokość jego powrotu do wielkości obrabianego przekroju. Przy wykonywaniu serii podobnych elementów ogranicza to niepotrzebne unoszenie ramienia ponad wysokość wymaganą do przesunięcia materiału.

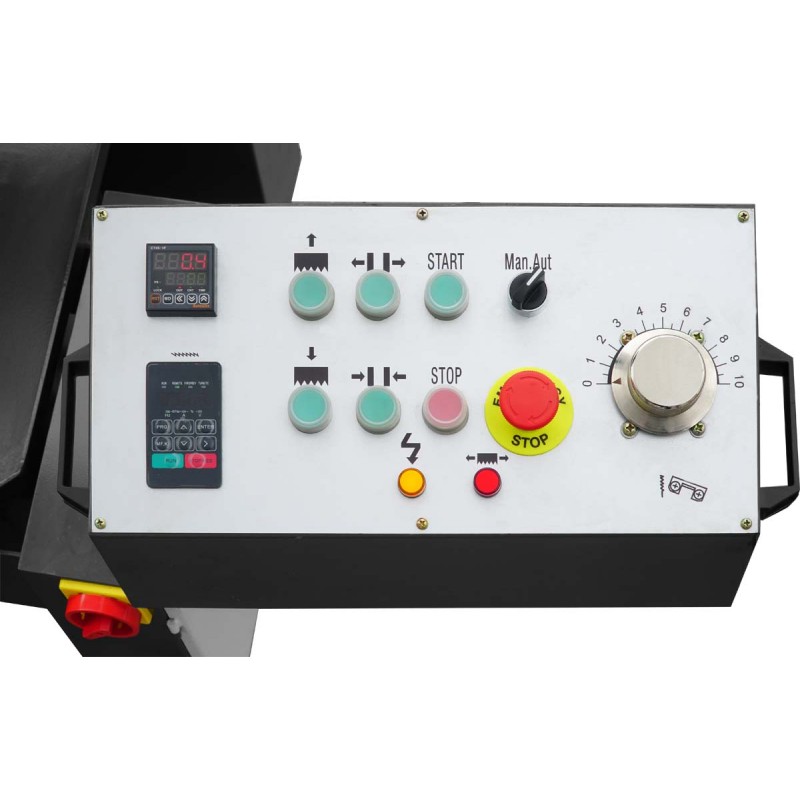

Korzyść jest szczególnie widoczna przy powtarzalnym cięciu rur i profili o tej samej wysokości. Operator może zachować przygotowane ustawienie i sprawniej przechodzić do następnego odcinka. Oddzielna konsola z wyświetlaczem LCD zapewnia dostęp do sterowania z wydzielonego miejsca obsługi.

Piła taśmowa do metalu z cyfrowym odczytem kąta

Obustronnie skrętne ramię umożliwia wykonywanie cięć w zakresie od -60° do +60°. Dzięki temu piła taśmowa do metalu CORMAK S440R pozwala przygotowywać elementy do połączeń ukośnych bez konieczności obracania całego długiego odcinka materiału.

Cyfrowy odczyt kąta cięcia ułatwia kontrolowanie ustawienia ramienia i powrót do wcześniej stosowanych wartości. Jest to przydatne podczas wykonywania ram, wsporników, konstrukcji spawanych oraz innych detali, w których kierunek cięcia zmienia się pomiędzy kolejnymi operacjami.

Przecinarka taśmowa do rur i profili o dużych przekrojach

CORMAK S440R sprawdzi się jako przecinarka taśmowa do rur i profili przygotowywanych do spawania, montażu i dalszej obróbki. Duży zakres roboczy pozwala wykorzystać jedno stanowisko do rur stalowych, profili zamkniętych i otwartych, prętów oraz kształtowników.

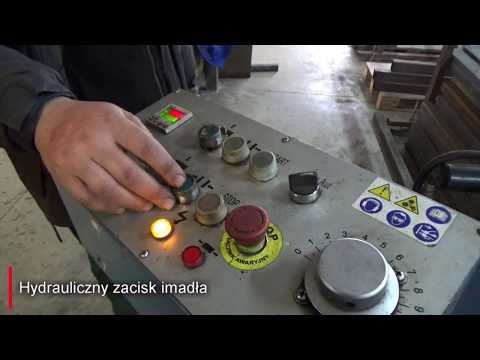

Hydrauliczne imadło usprawnia mocowanie kolejnych elementów, a sztywna konstrukcja zespołu tnącego wspiera utrzymanie ich właściwego położenia względem brzeszczotu. Przy zmianie przekroju należy dopasować uzębienie taśmy i parametry skrawania do grubości ścianki lub wymiarów materiału pełnego. Pozwala to przygotować przecinarkę do zróżnicowanych zleceń produkcyjnych.

Falownik i płynna regulacja prędkości taśmy 20–90 m/min

Piła taśmowa CORMAK S440R umożliwia bezstopniową regulację prędkości przesuwu brzeszczotu za pomocą falownika. Zakres 20–90 m/min pozwala dobierać ustawienia do rodzaju metalu oraz zaleceń dotyczących zastosowanej taśmy, zamiast ograniczać wybór do dwóch stałych prędkości.

Prędkość brzeszczotu i szybkość opuszczania ramienia odpowiadają za różne elementy procesu cięcia. Ich właściwe dopasowanie do materiału i uzębienia pomaga ograniczyć przeciążanie zębów oraz uzyskać równomierny przebieg skrawania. Jest to ważne przy naprzemiennej pracy ze stalą konstrukcyjną, nierdzewną i narzędziową.

Żeliwne ramię, taśma 34 mm i prowadnice węglikowe

Przecinarka taśmowa do metalu CORMAK S440R wykorzystuje brzeszczot o wymiarach 5200 × 34 × 1,1 mm. Prowadnice węglikowe podpierają taśmę w strefie roboczej, pomagając utrzymać jej położenie podczas przechodzenia przez przecinany materiał.

Ramię z odlewu żeliwnego zapewnia sztywne podparcie zespołu tnącego i pomaga ograniczać wpływ drgań na przebieg cięcia. Masywna konstrukcja ma znaczenie przy większych przekrojach oraz powtarzalnym przygotowywaniu elementów wymagających dokładnego dopasowania podczas dalszego montażu.

Napędzana szczotka i chłodzenie w obiegu zamkniętym

S440R jest wyposażona w napędzaną szczotkę czyszczącą taśmę, która usuwa wióry pozostające na brzeszczocie. Pomaga to ograniczyć przenoszenie zanieczyszczeń przez układ tnący podczas kolejnych przejść taśmy.

System chłodzenia z zamkniętym obiegiem cieczy doprowadza chłodziwo do strefy skrawania. Wspomaga odprowadzanie ciepła i wiórów, ułatwiając utrzymanie odpowiednich warunków podczas regularnego cięcia rur, profili i materiałów pełnych.

Zastosowanie przecinarki taśmowej CORMAK S440R

Półautomatyczna przecinarka taśmowa do metalu CORMAK S440R jest przeznaczona do zakładów ślusarskich, narzędziowni, firm wykonujących konstrukcje stalowe oraz zakładów produkcyjnych. Ułatwia przygotowywanie odcinków do spawania, montażu, toczenia i frezowania.

Jako przecinarka taśmowa do rur i profili łączy duży zakres roboczy z możliwością cięcia ukośnego w obu kierunkach. Hydrauliczne mocowanie, pamięć położenia ramienia i regulacja prędkości na falowniku pozwalają dopasować stanowisko zarówno do pojedynczych elementów, jak i powtarzalnych serii.

Wyposażenie standardowe

• sterownik PLC obsługujący cykl półautomatyczny,
• oddzielna konsola sterownicza z wyświetlaczem LCD,
• hydrauliczne imadło,
• hydrauliczne podnoszenie i opuszczanie ramienia,
• pamięć położenia ramienia,
• cyfrowy odczyt kąta cięcia,
• falownik z płynną regulacją prędkości taśmy,
• napędzana szczotka czyszcząca taśmę,
• system chłodzenia z zamkniętym obiegiem cieczy,
• bimetaliczna taśma tnąca,
• dokumentacja techniczno-ruchowa i deklaracja zgodności CE.

Wyposażenie opcjonalne

• podajnik rolkowy o długości 1 m i udźwigu 2 t,
• magnetyczny zbieracz wiórów i opiłków stalowych ZW400,
• olej emulgujący do przygotowania chłodziwa ES-12, opakowanie 5 l.

Dane techniczne

Zakresy cięcia CORMAK S440R przy 90° oraz pod kątami -45° i +45°

CORMAK S440R – piła taśmowa do metalu do dużych przekrojów i cięć ukośnych

CORMAK S440R łączy hydrauliczny cykl pracy, pamięć położenia ramienia i cyfrową kontrolę ustawienia kąta. Ta półautomatyczna przecinarka taśmowa do metalu usprawnia przygotowywanie kolejnych detali, zachowując możliwość dopasowania parametrów do różnych materiałów. Duży zakres roboczy, falownik i obustronnie skrętne ramię czynią ją wszechstronną przecinarką taśmową do rur i profili oraz materiałów pełnych. Wybierz S440R i uporządkuj przygotowywanie elementów do dalszej produkcji na jednym, rozbudowanym stanowisku cięcia.
