Półautomatyczna przecinarka taśmowa, piła taśmowa do metalu CORMAK BS530H

CORMAK BS530H – półautomatyczna przecinarka taśmowa do metalu do dużych przekrojów

CORMAK BS530H to półautomatyczna przecinarka taśmowa do metalu przeznaczona do cięcia rur, profili, kształtowników, prętów oraz materiałów pełnych. Hydrauliczne sterowanie imadłem i ramieniem ogranicza ręczne czynności pomiędzy kolejnymi operacjami, a możliwość ustawienia wysokości powrotu ramienia usprawnia przygotowywanie powtarzalnych detali. Ta piła taśmowa do metalu sprawdzi się w zakładach produkcyjnych, ślusarniach i firmach wykonujących konstrukcje stalowe.

Przy cięciu prostopadłym BS530H umożliwia przecinanie materiału okrągłego do Ø355 mm, prostokątnego do 490 × 300 mm oraz kwadratowego do 300 × 300 mm. Skręt ramienia od -45° do +60° pozwala przygotowywać elementy do połączeń ukośnych. Żeliwna konstrukcja, taśma o szerokości 34 mm oraz prowadnice łożyskowe i węglikowe zapewniają sztywne podparcie zespołu tnącego.

Główne zalety przecinarki taśmowej CORMAK BS530H

• Mniej ręcznej obsługi podczas kolejnych cięć – hydrauliczne podnoszenie i opuszczanie ramienia oraz sterowanie imadłem usprawniają wykonywanie serii elementów.
• Duży zakres roboczy – możliwość przecinania przekrojów prostokątnych do 490 × 300 mm pozwala przygotowywać szerokie profile i elementy konstrukcyjne.
• Krótszy ruch powrotny ramienia – ustawienie wysokości podnoszenia umożliwia dopasowanie cyklu do wielkości ciętego przekroju.
• Wygodne wykonywanie cięć ukośnych – skręt ramienia od -45° do +60° ułatwia przygotowywanie detali do spawania i montażu pod kątem.
• Dopasowanie warunków skrawania – bezstopniowa regulacja prędkości taśmy oraz hydrauliczna regulacja opadania pozwalają dostosować pracę do materiału.
• Kontrola naciągu brzeszczotu – tensometr zegarowy ułatwia sprawdzenie naprężenia taśmy przed rozpoczęciem pracy.
• Stabilne prowadzenie taśmy – łożyska i płytki z węglika spiekanego pomagają ograniczyć odchylanie brzeszczotu podczas cięcia.
• Chłodzenie i czyszczenie podczas pracy – układ chłodziwa oraz szczotka czyszcząca wspierają utrzymanie właściwych warunków skrawania.

Półautomatyczna przecinarka taśmowa – sprawniejsza obsługa kolejnych detali

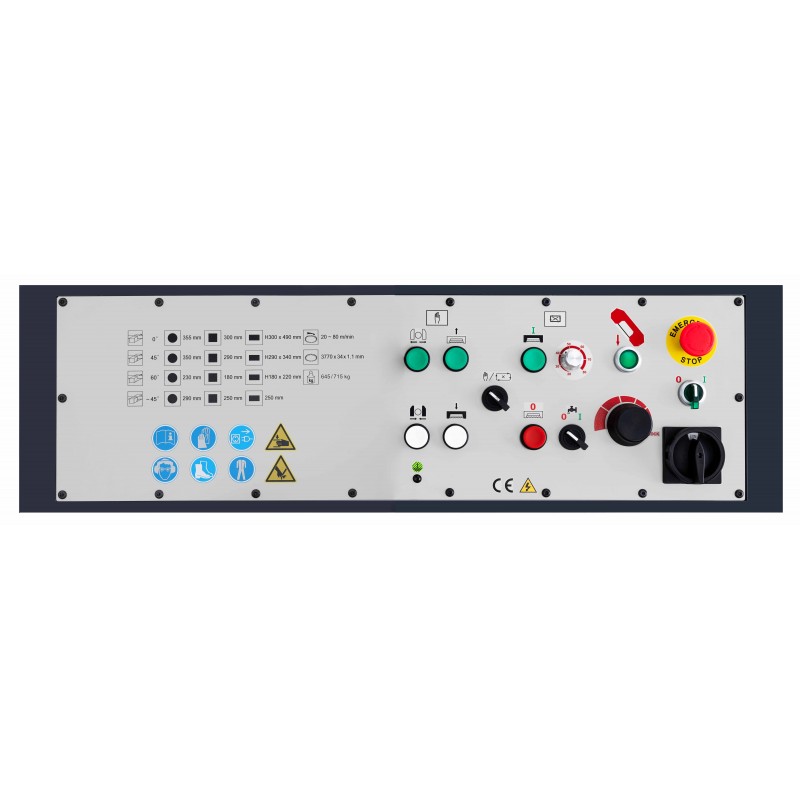

Przecinarka taśmowa CORMAK BS530H umożliwia sterowanie hydraulicznym zaciskiem imadła oraz ruchem ramienia z panelu. Operator przygotowuje położenie materiału i parametry pracy, natomiast hydraulika eliminuje konieczność ręcznego unoszenia ciężkiego ramienia po każdej operacji.

Możliwość ustawienia powrotu ramienia na określoną wysokość pozwala ograniczyć zbędny ruch pomiędzy cięciami. Przy wykonywaniu kolejnych odcinków o podobnym przekroju ramię może wracać na wysokość dopasowaną do materiału. Podawanie materiału i ustawianie długości odcinków wykonuje operator, zachowując swobodę realizacji zarówno pojedynczych zleceń, jak i powtarzalnych serii.

Przecinarka taśmowa do rur i profili z hydraulicznym imadłem

CORMAK BS530H sprawdzi się jako przecinarka taśmowa do rur i profili wykorzystywana przy przygotowywaniu elementów ram, wsporników, konstrukcji spawanych oraz zabudów stalowych. Imadło szybkozaciskowe umożliwia mocowanie materiału ręcznie lub hydraulicznie, a możliwość przestawiania w lewo i w prawo ułatwia dopasowanie jego położenia do kierunku cięcia.

Przednia rolka podająca wspomaga podpieranie i przesuwanie materiału przy stanowisku. Podczas pracy z długimi rurami, profilami i kształtownikami można rozbudować podparcie o dodatkowe rolki lub podajnik rolkowy. Ułatwia to ustawianie kolejnych odcinków oraz utrzymanie materiału na właściwej wysokości względem imadła.

Piła taśmowa do metalu do cięcia pod kątem od -45° do +60°

Skrętne ramię pozwala wykonywać cięcia prostopadłe i ukośne bez konieczności obracania całego długiego odcinka materiału. Dzięki temu piła taśmowa do metalu CORMAK BS530H ułatwia przygotowywanie elementów łączonych pod kątem, szczególnie przy produkcji konstrukcji stalowych, bram, balustrad oraz ram.

Podziałka wspomaga ustawianie kąta, a przestawne imadło pozwala dopasować mocowanie do wykonywanej operacji. Zakresy cięcia dla -45° i +45° są różne, dlatego maksymalne przekroje dla poszczególnych ustawień zostały przedstawione w osobnej tabeli.

Bezstopniowa regulacja prędkości taśmy i hydraulicznego posuwu

Przecinarka taśmowa do metalu CORMAK BS530H umożliwia płynne dopasowanie prędkości przesuwu brzeszczotu. Pozwala to dobierać warunki skrawania do rodzaju materiału, zastosowanej taśmy oraz charakteru przecinanego przekroju.

Niezależnie od prędkości taśmy operator reguluje szybkość opuszczania ramienia. Takie rozdzielenie nastaw ułatwia przygotowanie przecinarki do pracy z rurami cienkościennymi, profilami konstrukcyjnymi i materiałami pełnymi. Odpowiednie zestawienie prędkości, posuwu oraz uzębienia pomaga ograniczyć przeciążanie zębów i przedwczesne zużycie brzeszczotu.

Taśma 34 mm, prowadnice węglikowe i kontrola naprężenia

Piła taśmowa CORMAK BS530H wykorzystuje brzeszczot o wymiarach 3770 × 34 × 1,1 mm. Prowadnice z łożyskami tocznymi i płytkami z węglika spiekanego podpierają taśmę w pobliżu materiału, pomagając utrzymać jej właściwe położenie podczas skrawania.

Tensometr zegarowy umożliwia kontrolę naciągu brzeszczotu. Właściwe naprężenie, ustawienie prowadnic i dobór parametrów pracy mają znaczenie dla prostoliniowości cięcia oraz trwałości taśmy. Masywna żeliwna konstrukcja zapewnia sztywne podparcie układu tnącego, a przekładnia ślimakowa przenosi napęd na taśmę.

Układ chłodzenia i szczotka czyszcząca brzeszczot

BS530H jest wyposażona w układ chłodzenia cieczą z pompą oraz szczotkę czyszczącą taśmę. Chłodziwo doprowadzane do strefy cięcia pomaga odprowadzać ciepło powstające podczas skrawania i wspomaga usuwanie zanieczyszczeń. Układ chłodzenia umieszczony w podstawie ułatwia organizację stanowiska.

Szczotka usuwa wióry pozostające na brzeszczocie, ograniczając ich przenoszenie do dalszych części układu tnącego. Połączenie chłodzenia i czyszczenia wspiera regularne cięcie rur, profili oraz materiałów pełnych.

Zastosowanie przecinarki taśmowej CORMAK BS530H

Półautomatyczna przecinarka taśmowa do metalu CORMAK BS530H jest przeznaczona do przygotowywania elementów stalowych w zakładach produkcyjnych, warsztatach metalowych i firmach zajmujących się prefabrykacją konstrukcji. Ułatwia cięcie odcinków przeznaczonych do spawania, montażu oraz dalszego toczenia lub frezowania.

Jako przecinarka taśmowa do rur i profili pozwala obsługiwać zróżnicowane zlecenia bez ograniczania stanowiska wyłącznie do cięcia prostopadłego. Duży zakres roboczy, hydrauliczne mocowanie i regulowany powrót ramienia są szczególnie przydatne przy powtarzalnym przygotowywaniu większych przekrojów.

Wyposażenie standardowe

• konsola sterownicza z funkcjami półautomatycznymi,
• imadło hydrauliczne,
• hydrauliczny układ podnoszenia i opuszczania ramienia,
• regulacja wysokości powrotu ramienia,
• szczotka czyszcząca brzeszczot,
• układ chłodzenia cieczą z pompą,
• przednia rolka podająca,
• tensometr zegarowy,
• dokumentacja techniczno-ruchowa.

Wyposażenie opcjonalne

• dodatkowe rolki do prowadzenia i podpierania materiału,
• podajnik rolkowy o długości 1 m i udźwigu 2 t,
• magnetyczny zbieracz wiórów i opiłków stalowych ZW400,
• olej emulgujący do przygotowania chłodziwa ES-12, opakowanie 5 l.

Dane techniczne

Maksymalne zakresy cięcia CORMAK BS530H

CORMAK BS530H – piła taśmowa do metalu do powtarzalnej pracy produkcyjnej

CORMAK BS530H łączy duży zakres cięcia, hydrauliczne sterowanie i możliwość dopasowania wysokości powrotu ramienia. Ta półautomatyczna przecinarka taśmowa do metalu ogranicza ręczne czynności pomiędzy kolejnymi operacjami, a skrętne ramię zwiększa swobodę przygotowywania detali. Prowadnice węglikowe, kontrola naciągu i chłodzenie wspierają regularne cięcie większych przekrojów. Wybierz BS530H jako przecinarkę taśmową do rur i profili oraz materiałów pełnych i usprawnij przygotowywanie elementów do dalszej produkcji.
