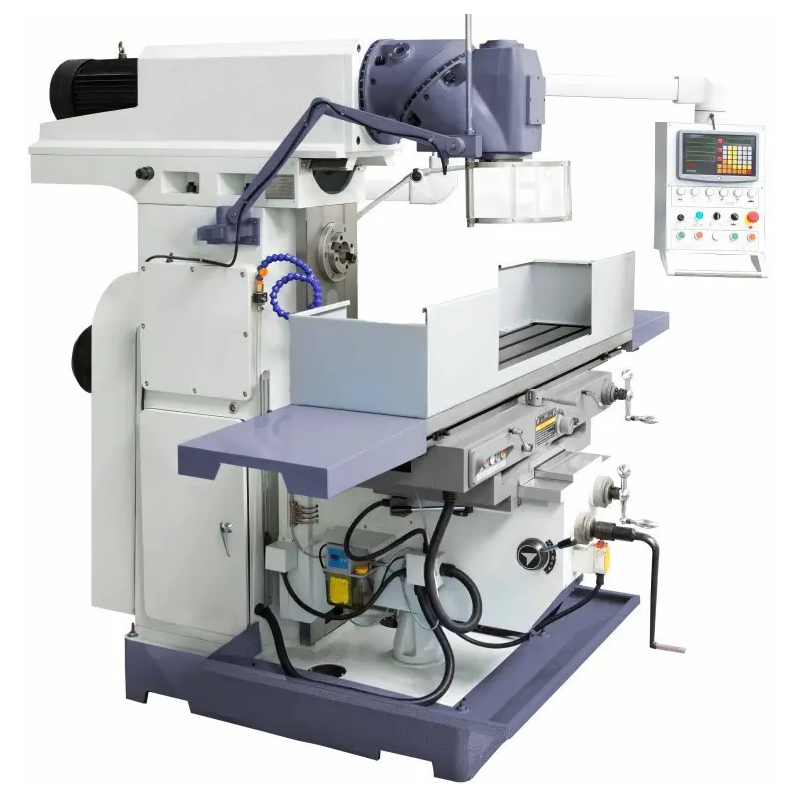

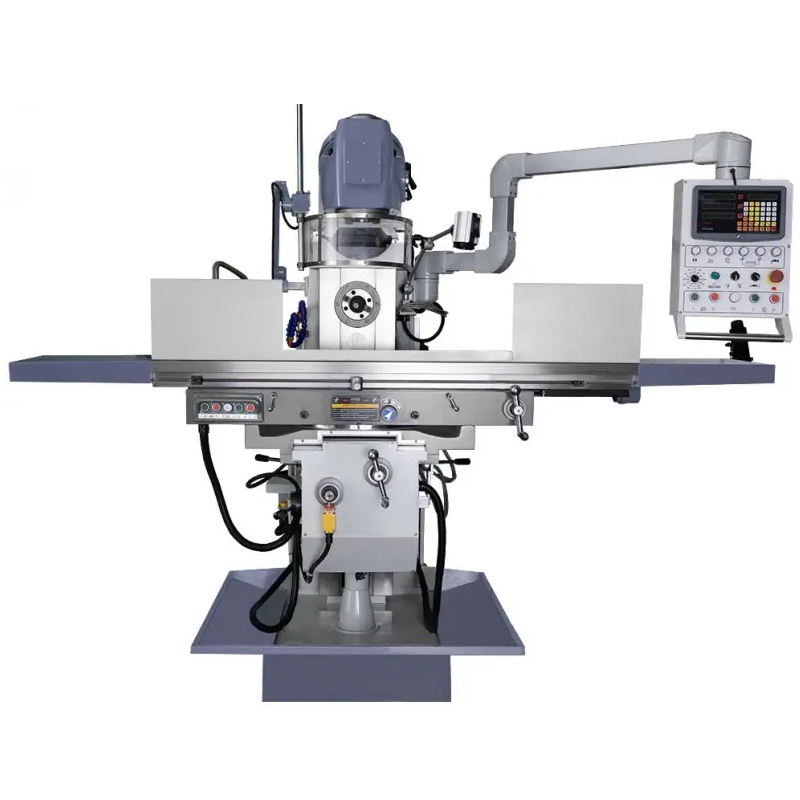

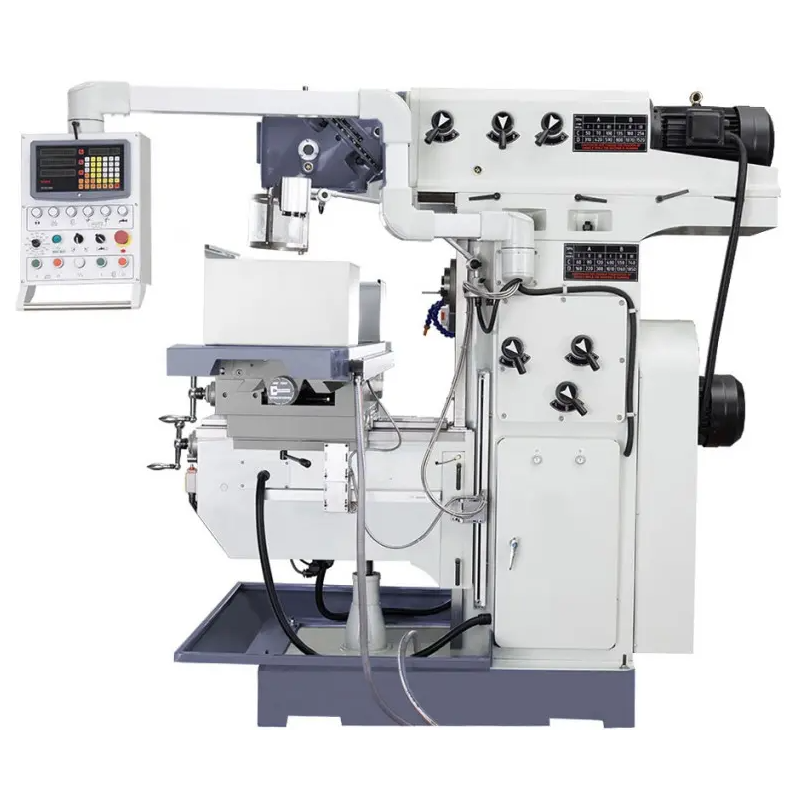

Frezarka konsolowa FU1600

Frezarka Konsolowa FU1600 to profesjonalna frezarka uniwersalna do metalu przeznaczona do obróbki dużych i ciężkich elementów. Stół roboczy 1600x500 mm o ładowności 1800 kg, wrzeciono ISO50 oraz napęd główny 7,5 kW zapewniają parametry odpowiednie do intensywnej pracy w zakładach produkcyjnych, narzędziowniach i działach utrzymania ruchu.

Frezarka uniwersalna FU1600 – ciężka konstrukcja, wrzeciono ISO50 i stół o ładowności 1800 kg

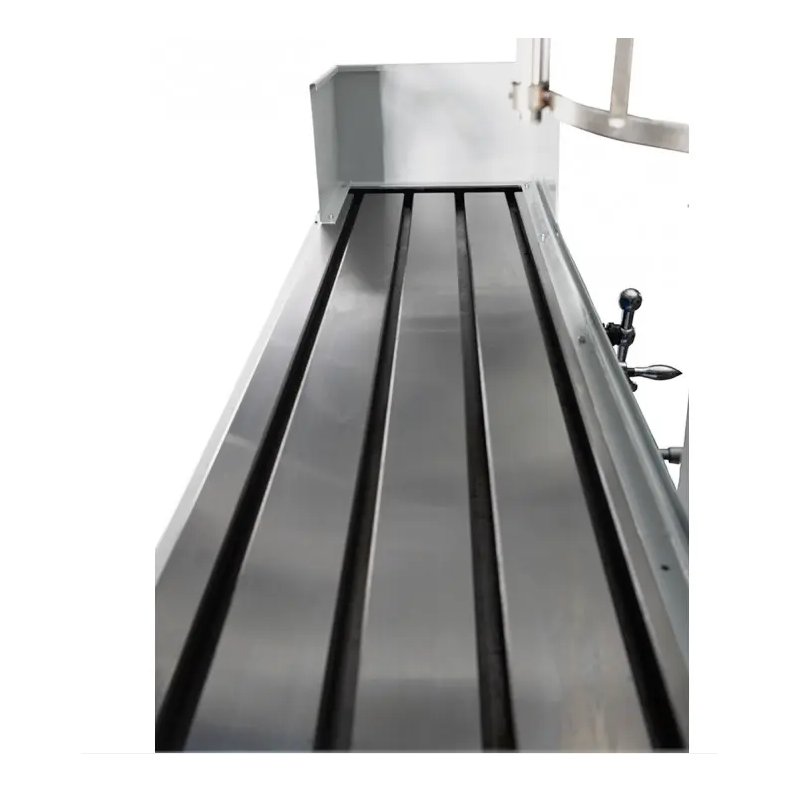

FU1600 została zaprojektowana jako przemysłowa frezarka konsolowa do wymagających procesów obróbki skrawaniem. Stół o wymiarach 1600x500 mm i ładowności 1800 kg umożliwia stabilne mocowanie masywnych detali oraz rozbudowanego oprzyrządowania technologicznego. Przesuwy 1200 mm w osi X, 700 mm w osi Y i 500 mm w osi Z zapewniają szeroki zakres pozycjonowania względem narzędzia.

Cicho pracująca przekładnia wrzeciona pionowego wykorzystuje hartowane i szlifowane koła zębate, co sprzyja stabilnej pracy mechanizmu napędowego. Uniwersalna głowica frezowa wychylna w dwóch płaszczyznach zwiększa zakres ustawienia wrzeciona i pozwala realizować obróbkę powierzchni wymagających zmiany kąta prowadzenia narzędzia.

Główne atuty frezarki FU1600

• Stół 1600x500 mm – duża powierzchnia mocowania detalu.
• Ładowność stołu 1800 kg – możliwość pracy z ciężkimi elementami.
• Przesuwy X/Y/Z 1200/700/500 mm – szeroka przestrzeń robocza.
• Końcówka wrzeciona ISO50 – współpraca z przemysłowym oprzyrządowaniem frezerskim.
• 27 prędkości wrzeciona w zakresie 30 - 2.050 obr./min.
• Głowica obrotowa 360° – możliwość elastycznego ustawienia narzędzia.
• Napęd główny 7,5 kW – parametry przystosowane do profesjonalnej obróbki metalu.

Budowa i technologia przemysłowej frezarki do metalu FU1600

Jednym z kluczowych zespołów maszyny jest wrzeciono ze stożkiem ISO50. Zakres prędkości obejmuje 27 stopni od 30 do 2.050 obr./min., dzięki czemu parametry obrotowe można dopasować do średnicy narzędzia, rodzaju materiału oraz charakteru prowadzonej operacji. Dystans od końcówki wrzeciona do powierzchni stołu wynosi 50 - 550 mm.

Uniwersalna głowica frezowa i obróbka pod kątem

Głowica frezowa wychylna w dwóch płaszczyznach umożliwia zmianę ustawienia narzędzia względem obrabianego elementu. Połączenie obu kierunków wychylenia pozwala uzyskać szeroki zakres pozycji roboczych, dzięki czemu frezarka uniwersalna FU1600 może być wykorzystywana do frezowania płaszczyzn, rowków oraz powierzchni ustawionych pod kątem.

Posuwy robocze i szybkie pozycjonowanie

Prędkość posuwu w osiach X i Y wynosi 10 - 1000 mm/min, natomiast w osi Z 5 - 500 mm/min. Przyspieszone posuwy osiągają 2540 mm/min w osiach X i Y oraz 1700 mm/min w osi Z. Pozwala to skrócić ruchy ustawcze i zwiększyć efektywność wykonywania kolejnych operacji.

Zastosowanie frezarki konsolowej FU1600

Frezarka do metalu FU1600 jest przeznaczona do zakładów produkcyjnych, narzędziowni, warsztatów remontowych i działów utrzymania ruchu. Sprawdzi się przy obróbce korpusów, płyt, elementów konstrukcyjnych i części maszyn, szczególnie tam, gdzie wymagane są duża nośność stołu, szeroki zakres przesuwów i możliwość ustawienia głowicy pod różnymi kątami. Jest to rozwiązanie dla użytkowników poszukujących ciężkiej frezarki przemysłowej ISO50 do zróżnicowanych procesów obróbki skrawaniem.

Charakterystyka maszyny

• Cicho pracująca przekładnia wrzeciona pionowego z hartowanymi i szlifowanymi kołami zębatymi zapewnia precyzyjną obróbkę materiałów.
• Uniwersalna głowica frezowa wychylna w dwóch płaszczyznach umożliwia łatwą zmianę trybu obróbki z poziomej na pionową.
• Możliwość ustawienia niemal dowolnego kąta głowicy dzięki połączeniu obu płaszczyzn wychylnych, co zwiększa elastyczność obróbki.

Dane techniczne frezarki FU1600

Wyposażenie zależne od wersji

Konfiguracja wyposażenia pozwala dostosować frezarkę uniwersalną FU1600 do wymagań konkretnego procesu technologicznego i sposobu organizacji stanowiska.

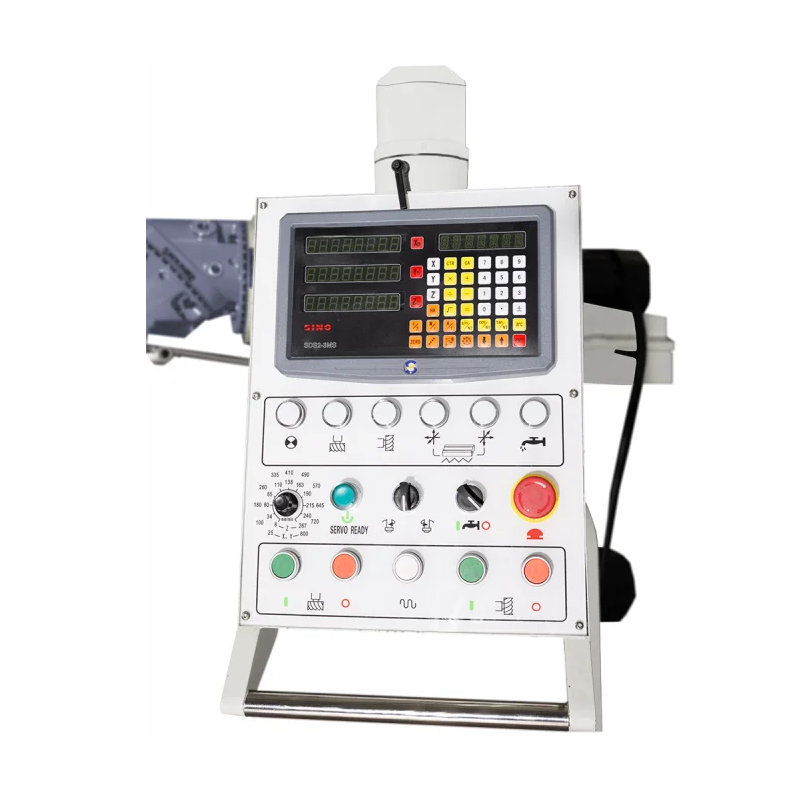

• odczyt cyfrowy dla 3 osi
• uniwersalna głowica skrętna
• uchwyt frezarski z zaciskami (Ø 5, 6, 8, 10, 12, 14, 16 mm)
• centralne smarowanie
• system chłodzący
• lampa LED
• narzędzia
• Instrukcja obsługi

FU1600 – frezarka uniwersalna do profesjonalnej obróbki metalu

Stół o ładowności 1800 kg, wrzeciono ISO50, napęd 7,5 kW, duże przejazdy osi i masa konstrukcji wynosząca 5000 kg sprawiają, że FU1600 jest przeznaczona do wymagających zastosowań przemysłowych. Skontaktuj się z doradcą CORMAK, aby dobrać wersję wyposażenia oraz oprzyrządowanie odpowiednie do obrabianych detali i planowanego procesu frezowania.
