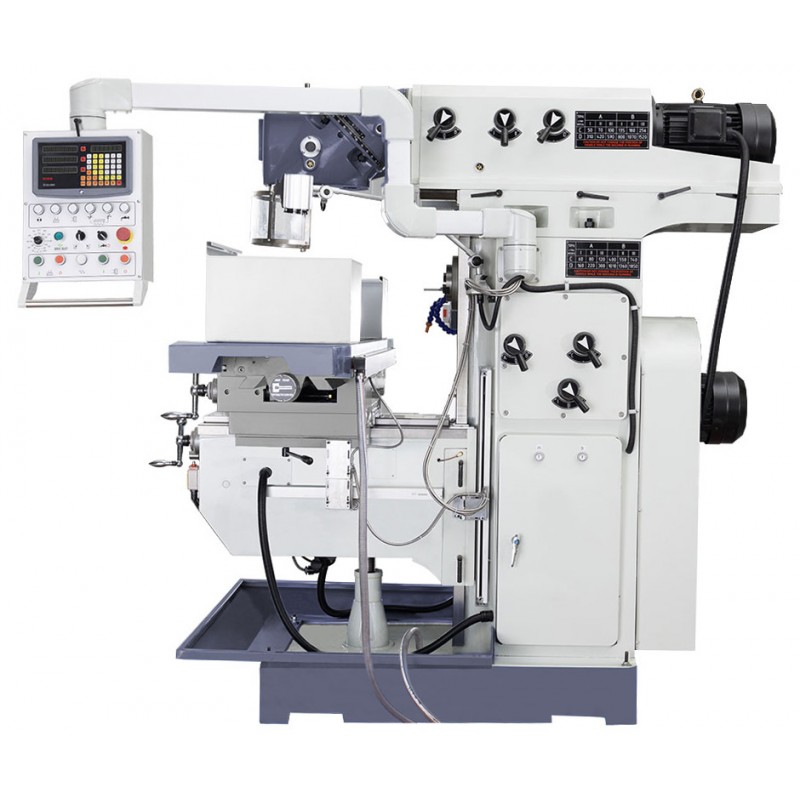

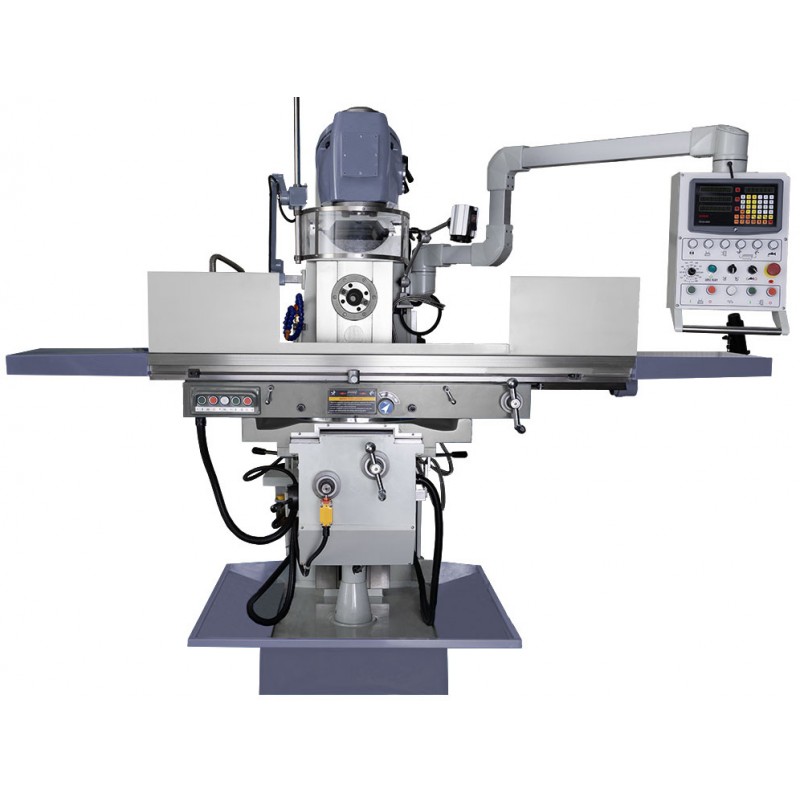

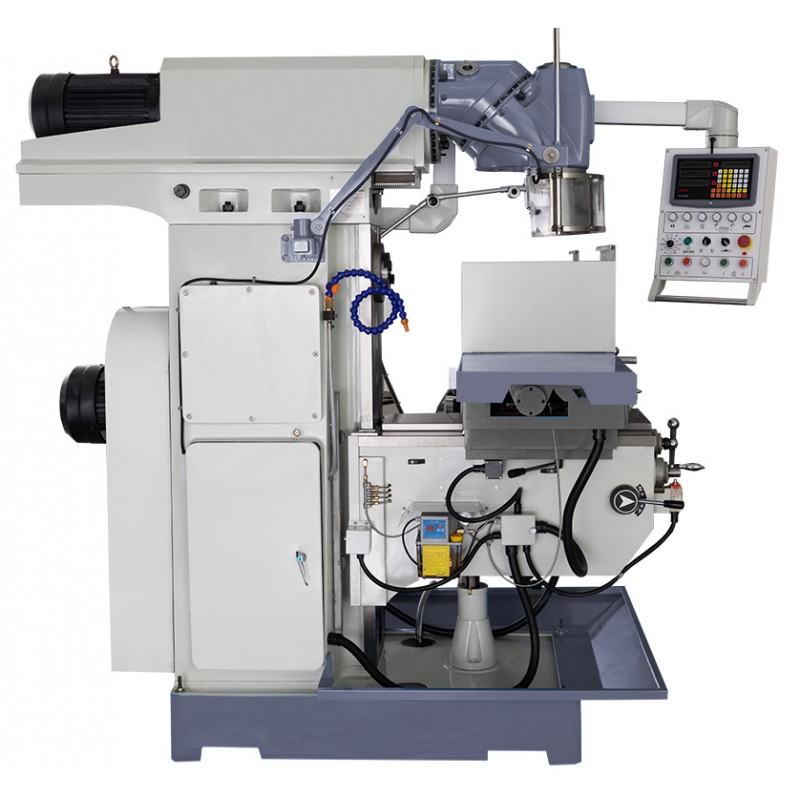

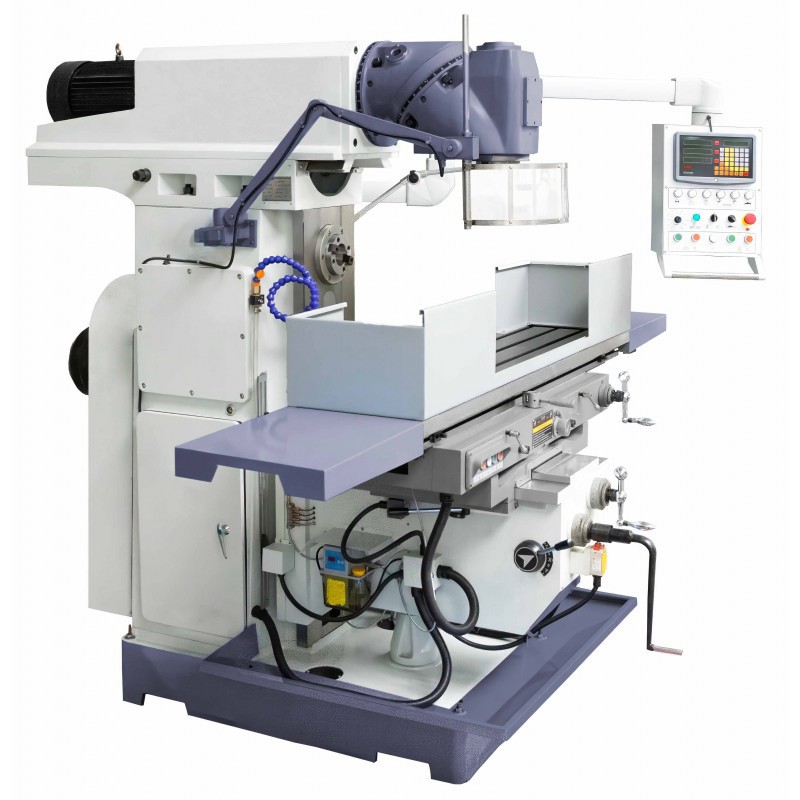

Frezarka konsolowa FU1700

Frezarka konsolowa FU1700 to przemysłowa frezarka do metalu przeznaczona do precyzyjnej obróbki elementów wymagających dużego zakresu przejazdów, stabilnego prowadzenia stołu oraz elastycznego ustawienia głowicy. Konstrukcja z serwonapędami trzech osi, stołem 1800x400 mm i dwoma wrzecionami umożliwia realizację szerokiego zakresu prac frezerskich w produkcji jednostkowej, małoseryjnej i warsztatowej.

Frezarka konsolowa FU1700 – precyzyjne posuwy, duża przestrzeń robocza i uniwersalna głowica

FU1700 została zaprojektowana z myślą o profesjonalnych zakładach obróbki skrawaniem, które wymagają od maszyny zarówno odpowiedniej sztywności, jak i szerokiego zakresu ustawień technologicznych. Serwomotory osiowe pozwalają na bezstopniową zmianę posuwu w osiach X, Y i Z, dzięki czemu operator może dokładnie dopasować ruch roboczy do rodzaju materiału, narzędzia i charakteru operacji.

Przejazdy stołu wynoszące 1300/450/600 mm w osiach X/Y/Z zapewniają możliwość obróbki elementów o znacznych gabarytach. Duży stół roboczy oraz rowki teowe pozwalają na stabilne mocowanie detali, imadeł i dodatkowego oprzyrządowania. Takie parametry sprawiają, że FU1700 może pełnić funkcję uniwersalnej obrabiarki w zakładach wykorzystujących frezarki uniwersalne do zróżnicowanych zadań produkcyjnych.

Główne atuty maszyny

• Serwonapędy osi X, Y i Z zapewniające płynną regulację posuwu.

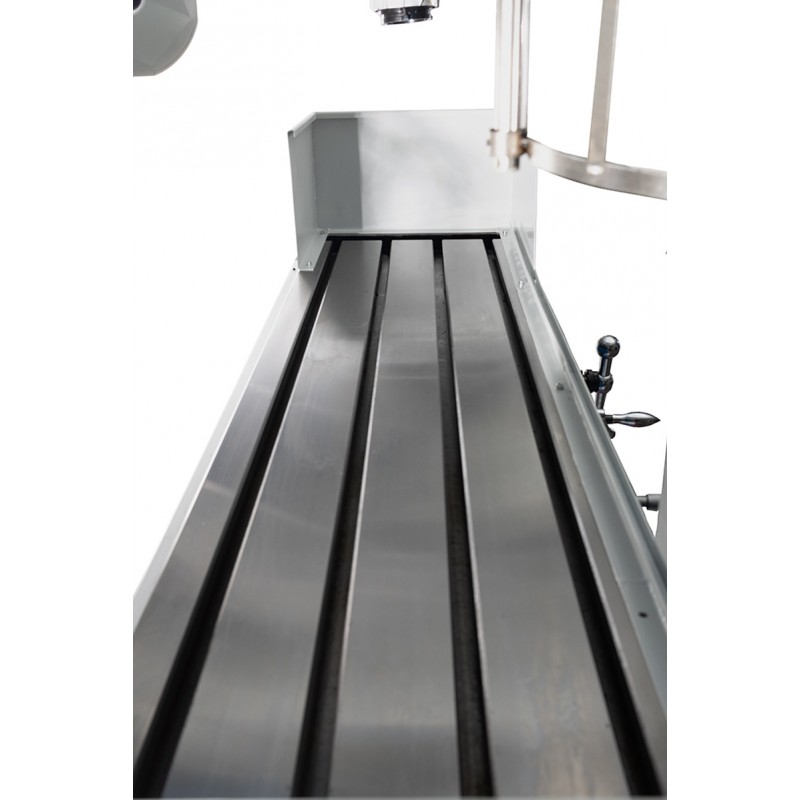

• Stół 1800x400 mm umożliwiający mocowanie dużych detali i oprzyrządowania.
• Przejazdy 1300/450/600 mm zwiększające zakres obróbki.
• Dwa wrzeciona – pionowe i poziome pozwalające dopasować sposób obróbki do geometrii elementu.
• Uniwersalna głowica wychylna w dwóch płaszczyznach umożliwiająca obróbkę pod różnymi kątami.
• Teleskopowe osłony osi Y ograniczające dostęp wiórów i zanieczyszczeń do elementów układu posuwu.
• Masa 3580 kg wspierająca stabilność maszyny podczas skrawania.

Budowa i technologia frezarki do metalu FU1700

Uniwersalna głowica frezowa może być wychylana w dwóch płaszczyznach. Połączenie obu zakresów regulacji pozwala ustawić narzędzie pod odpowiednim kątem względem obrabianej powierzchni oraz sprawnie przechodzić pomiędzy pracą w konfiguracji pionowej i poziomej. Rozwiązanie rozszerza zakres możliwych operacji bez konieczności stosowania osobnej obrabiarki.

Wrzeciono pionowe pracuje w zakresie 50-1520 obr./min., natomiast poziome w zakresie 60-1850 obr./min.. Dwanaście biegów dla każdego wrzeciona umożliwia dobór prędkości obrotowej do średnicy narzędzia i wymagań procesu. Stożki ISO50 są dostosowane do pracy z oprzyrządowaniem wykorzystywanym w profesjonalnych frezarkach do metalu.

Precyzja i wydajność obróbki

Posuw w osiach X i Y może być regulowany w zakresie 25~800 mm/min, a w osi Z w zakresie 8~267 mm/min. Moment serwonapędu wynosi 12 N.m. Takie parametry umożliwiają odpowiednie ustawienie prędkości ruchu roboczego zarówno podczas obróbki zgrubnej, jak i dokładniejszych operacji wykańczających.

Przesuw ramienia górnego 700 mm oraz odległość wrzeciona pionowego od stołu 200-850 mm pozwalają dostosować przestrzeń roboczą do wysokości obrabianego elementu, długości narzędzia i zastosowanego oprzyrządowania.

Zastosowanie frezarki konsolowej FU1700

Frezarka konsolowa FU1700 jest przeznaczona do zakładów produkcyjnych, narzędziowni, warsztatów remontowych, działów utrzymania ruchu oraz przedsiębiorstw wykonujących obróbkę jednostkową i małoseryjną. Może być wykorzystywana do frezowania płaszczyzn, rowków, powierzchni ustawionych pod kątem oraz elementów wymagających pracy wrzeciona pionowego lub poziomego. To rozwiązanie dla firm, które oczekują od frezarki uniwersalnej do metalu dużego pola roboczego i szerokiej regulacji parametrów.

Charakterystyka maszyny

• Mocne serwomotory osiowe umożliwiają bezstopniową zmianę posuwów we wszystkich trzech osiach, co zapewnia precyzyjną obróbkę.
• Teleskopowe osłony w osi Y chronią wrzeciono posuwu przed zanieczyszczeniami i uszkodzeniami.
• Uniwersalna głowica frezowa wychylna w dwóch płaszczyznach umożliwia łatwą zmianę trybu obróbki z poziomej na pionową.
• Możliwość ustawienia niemal dowolnego kąta głowicy dzięki połączeniu obu płaszczyzn wychylnych, co zwiększa elastyczność obróbki.

Dane techniczne

Wyposażenie zależne od wersji

Dostępna konfiguracja wyposażenia pozwala dostosować FU1700 do specyfiki procesu technologicznego, sposobu mocowania narzędzi oraz wymagań operatora. Elementy takie jak odczyt cyfrowy, chłodzenie czy centralne smarowanie zwiększają funkcjonalność stanowiska i ułatwiają organizację pracy.

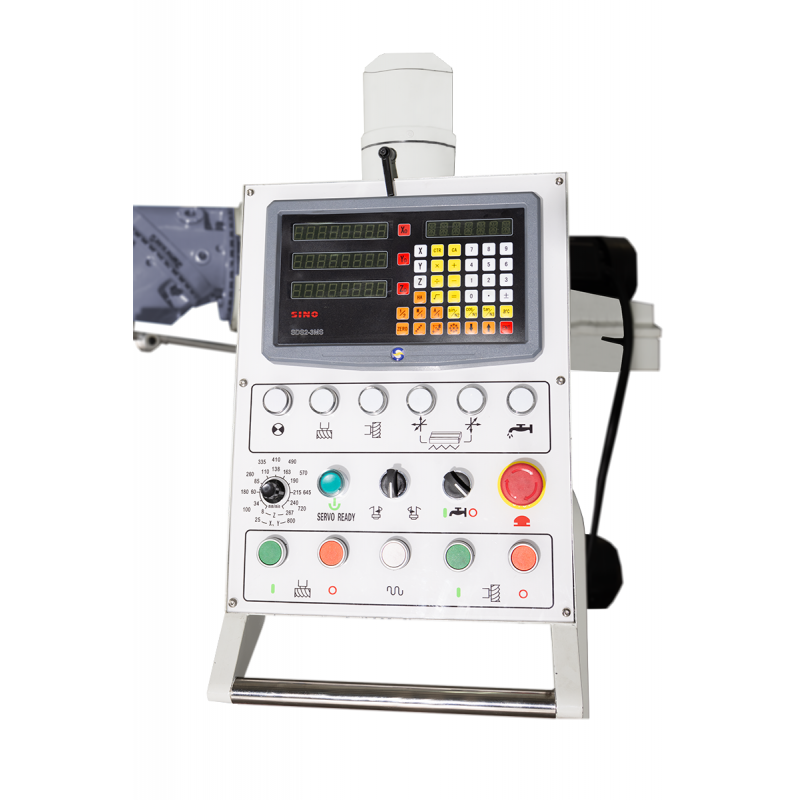

• Odczyt cyfrowy DRO
• Oświetlenie
• Układ chłodzenia
• Układ centralnego smarowania
• Dwa wrzeciona pionowe i poziome
• Posuw stołu dla osi x, y, z
• rzpień ISO50/ ER, tulejki 4-16 mm
• Trzpień ISO50 / MK4
• Podtrzymka do wrzeciona poziomego
• 2 trzpienie długie do wrzecion poziomego
• Komplet narzędzi do obsługi
• Deklaracja zgodności WE
• Instrukcja w języku polskim
• Maszyna fabrycznie nowa na gwarancji

FU1700 jako uniwersalna frezarka do profesjonalnej obróbki metalu

Połączenie dużej przestrzeni roboczej, sterowanych serwonapędami posuwów, dwóch wrzecion oraz wychylnej głowicy sprawia, że FU1700 może obsługiwać szeroki zakres procesów na jednym stanowisku. Maszyna jest przeznaczona dla użytkowników, którzy od przemysłowych frezarek do metalu oczekują elastyczności ustawień, stabilnej konstrukcji oraz możliwości pracy z dużymi detalami.

Skontaktuj się z doradcą CORMAK, aby dobrać wersję FU1700 oraz wyposażenie odpowiednie do obrabianych materiałów, geometrii detali i planowanych operacji technologicznych.
