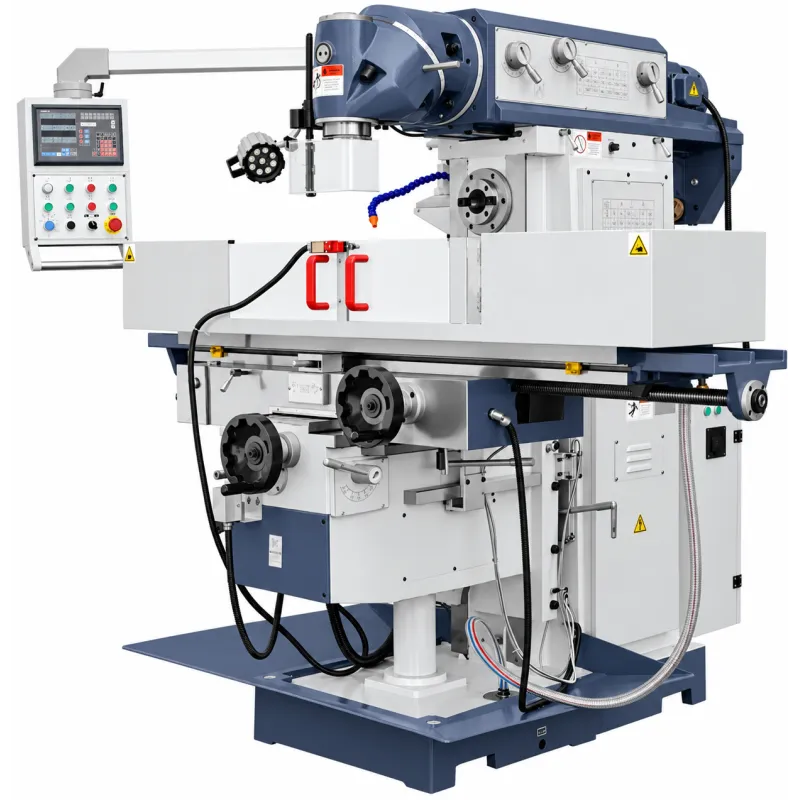

Frezarka uniwersalna UWF120 SERWO

Frezarka uniwersalna UWF120 SERWO to przemysłowa frezarka do metalu wyposażona w serwonapędy osi X, Y i Z oraz niezależny napęd głowicy pionowej. Konstrukcja o masie 2100 kg, stół roboczy 1500x320 mm i szeroki zakres regulacji parametrów umożliwiają realizację precyzyjnych prac frezerskich w narzędziowniach, zakładach produkcyjnych, warsztatach remontowych i działach utrzymania ruchu.

Frezarka uniwersalna UWF120 SERWO – precyzyjne pozycjonowanie i elastyczna obróbka w trzech osiach

Model UWF120 SERWO łączy klasyczną konstrukcję przemysłowej frezarki uniwersalnej z nowoczesnym układem napędowym. Zastosowanie serwo napędów osi X, Y i Z umożliwia płynną i dokładną realizację ruchów roboczych, co poprawia kontrolę nad przebiegiem obróbki i ułatwia dobór parametrów do rodzaju materiału, geometrii detalu oraz używanego narzędzia.

Masywny, żeliwny odlew korpusu ogranicza wpływ drgań podczas skrawania, co ma bezpośrednie znaczenie dla stabilności procesu oraz jakości obrabianej powierzchni. Niezależny napęd głowicy pionowej zwiększa funkcjonalność maszyny, umożliwiając wykonywanie zróżnicowanych operacji bez konieczności częstej rekonfiguracji stanowiska.

Główne atuty maszyny

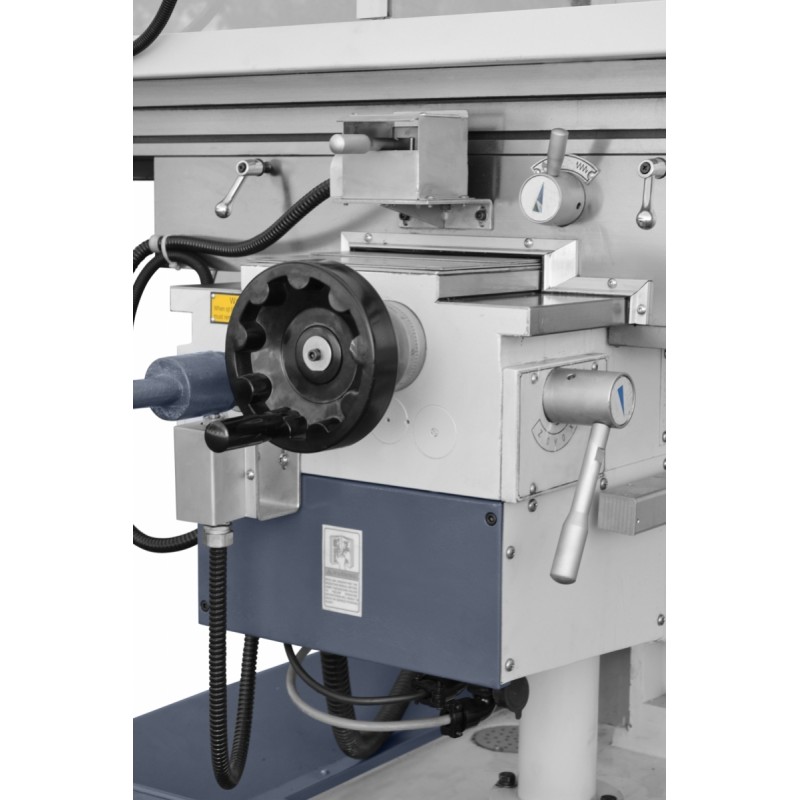

• Serwo napędy osi X, Y i Z umożliwiające precyzyjne sterowanie ruchem stołu.
• Niezależny napęd głowicy pionowej zwiększający elastyczność technologii obróbki.
• Stół roboczy 1500x320 mm zapewniający przestrzeń do mocowania dużych detali i oprzyrządowania.
• Przesuw stołu X/Y/Z 1000/320/340 mm umożliwiający realizację zróżnicowanych operacji.
• Stożek wrzeciona ISO40 pozwalający na stosowanie szerokiej gamy oprzyrządowania.
• Cyfrowy odczyt 3 osi wspomagający dokładne pozycjonowanie podczas obróbki.
• Centralne smarowanie i układ chłodzenia wspierające stabilne warunki eksploatacji.

Budowa i technologia frezarki do metalu UWF120 SERWO

Konstrukcja maszyny została wykonana z wykorzystaniem żeliwnego korpusu, którego masa i sztywność sprzyjają tłumieniu drgań podczas obróbki. Zastosowana elektronika Schneider Electric oraz układ serwonapędów odpowiadają za sterowanie podstawowymi funkcjami maszyny i jej ruchami roboczymi. Ergonomiczny panel sterowania oraz cyfrowy wyświetlacz ułatwiają operatorowi kontrolowanie pozycji osi i ustawień technologicznych.

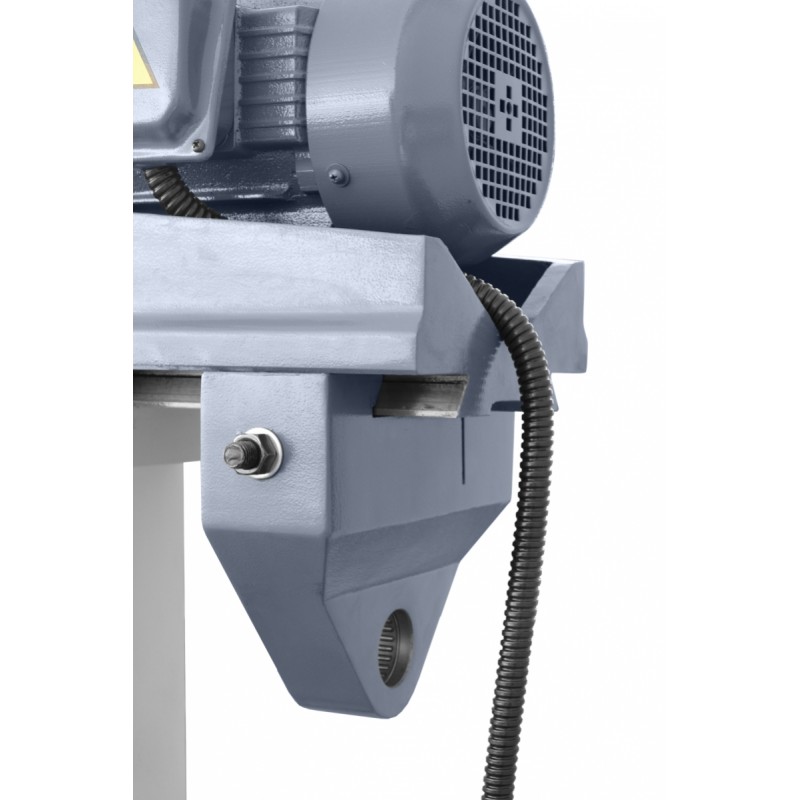

Prędkość wrzeciona pionowego wynosi 45-1660 obr./min., natomiast wrzeciona poziomego 34-1320 obr./min.. Pozwala to dobrać parametry skrawania do średnicy frezu, rodzaju materiału i charakteru wykonywanej operacji. Moc silnika wynosi odpowiednio 2,2 kW dla wrzeciona pionowego oraz 3 kW dla poziomego.

Precyzja i wydajność pracy

Posuw stołu regulowany w zakresie 25-595 mm/min pozwala dopasować prędkość roboczą do wymagań obróbki zgrubnej i wykańczającej. Cyfrowy odczyt trzech osi usprawnia kontrolę położenia stołu, ogranicza ryzyko błędów przy ręcznym odmierzaniu przemieszczeń i wspiera powtarzalność ustawień.

Odległość czoła wrzeciona od stołu w zakresie 90-430 mm oraz odległość osi wrzeciona od kolumny 400-800 mm umożliwiają dostosowanie przestrzeni roboczej do różnych gabarytów detalu i zastosowanego oprzyrządowania. Dzięki temu UWF120 SERWO może być wykorzystywana jako uniwersalna obrabiarka w zakładach realizujących szeroki zakres zadań frezerskich.

Zastosowanie frezarki uniwersalnej UWF120 SERWO

UWF120 SERWO jest przeznaczona do profesjonalnej obróbki elementów stalowych, żeliwnych i wykonanych z metali nieżelaznych. Sprawdzi się przy frezowaniu płaszczyzn, rowków, powierzchni ustawionych pod kątem oraz innych typowych operacjach realizowanych przez przemysłowe frezarki do metalu. Maszyna jest odpowiednia dla narzędziowni, warsztatów mechanicznych, przedsiębiorstw produkcyjnych oraz działów utrzymania ruchu wymagających uniwersalności i dokładnego pozycjonowania.

Charakterystyka maszyny

• Żeliwny odlew maszyny zapewnia pracę bez drgań oraz wibracji, co przekłada się na wysoką jakość obróbki.
• Osłony zabezpieczające zgodne z najnowszymi normami zapewniają bezpieczeństwo użytkowania.
• Elektronika Schneider Electric oraz napędy SERWO gwarantują nie tylko precyzję obróbki, ale także bezpieczeństwo pracy.
• Cyfrowy wyświetlacz oraz ergonomiczny panel sterowania sprawiają, że obsługa frezarki jest łatwa i intuicyjna.

Dane techniczne

Wyposażenie standardowe UWF120 SERWO

• Cyfrowy odczyt 3 osi
• SERWONAPĘD
• Oprawka ISO40 z tulejkami ER32 4,5,6,8,12,14,16
• Redukcja ISO40/MK4
• Redukcja ISO40/B16
• uchwyt wiertarski 3-16 mm B16
• Imadło 160
• Oświetlenie
• Układ chłodzenia
• Układ centralnego smarowania
• Posuw stołu dla osi x, y, z
• Komplet narzędzi do obsługi
• DTR-ka w języku polskim
• deklaracja zgodności CE

UWF120 SERWO – frezarka uniwersalna do profesjonalnego parku maszynowego

Połączenie serwonapędów, cyfrowego odczytu trzech osi, masywnej konstrukcji i dwóch zakresów pracy wrzeciona sprawia, że UWF120 SERWO jest rozwiązaniem dla użytkowników oczekujących od frezarki uniwersalnej do metalu precyzyjnego pozycjonowania, dużego pola roboczego oraz szerokich możliwości konfiguracji procesu.

Skontaktuj się z doradcą CORMAK, aby dobrać konfigurację UWF120 SERWO i oprzyrządowanie odpowiednie do obrabianych detali, materiałów oraz planowanej technologii frezowania.
