Frezarka uniwersalna UWF 110B

Frezarka uniwersalna UWF 110B to przemysłowa frezarka do metalu przeznaczona do precyzyjnej obróbki elementów stalowych, żeliwnych oraz wykonanych z metali nieżelaznych. Uniwersalna konstrukcja, stół roboczy o wymiarach 1120x260 mm oraz zakres prędkości wrzeciona 45-1660 obr./min. umożliwiają realizację szerokiego zakresu operacji frezarskich w narzędziowniach, zakładach produkcyjnych i działach utrzymania ruchu.

Frezarka uniwersalna UWF 110B – sztywność, szeroki zakres obróbki i precyzyjne pozycjonowanie

Model UWF 110B został zaprojektowany z myślą o przedsiębiorstwach, które wymagają od obrabiarki zarówno dużej uniwersalności, jak i stabilnych parametrów podczas codziennej pracy. Masa maszyny wynosząca 1350 kg sprzyja ograniczeniu wpływu drgań podczas skrawania, natomiast przesuw stołu 600x250 mm zapewnia odpowiednią przestrzeń roboczą do obróbki zróżnicowanych detali.

Zakres prędkości wrzeciona obejmujący 11 biegów od 45 do 1660 obr./min. pozwala dopasować parametry skrawania do rodzaju narzędzia, obrabianego materiału oraz charakteru prowadzonej operacji. Dzięki temu frezarka może być wykorzystywana zarówno podczas obróbki wymagającej większego momentu przy niższych prędkościach, jak i przy operacjach wykonywanych z wyższą prędkością obrotową.

Główne atuty maszyny

• Uniwersalne zastosowanie – możliwość wykorzystania maszyny do szerokiego zakresu prac frezarskich.
• Stół roboczy 1120x260 mm zapewniający przestrzeń do stabilnego mocowania detali i osprzętu.
• 11 prędkości wrzeciona w zakresie 45-1660 obr./min. umożliwiających dobór parametrów do konkretnego procesu.
• Przesuw stołu 600x250 mm pozwalający na realizację zróżnicowanych zadań obróbczych.
• Silnik 2,2 kW dostosowany do profesjonalnej obróbki metalu.
• Masa 1350 kg wspierająca stabilność konstrukcji podczas pracy.
• Możliwość rozbudowy stanowiska o szeroki zakres wyposażenia technologicznego.

Budowa i technologia frezarki do metalu UWF 110B

Konstrukcja UWF 110B została podporządkowana wymaganiom profesjonalnej obróbki skrawaniem. Duża masa własna maszyny zapewnia stabilną bazę dla zespołów roboczych, co ma bezpośrednie znaczenie podczas frezowania powierzchni, rowków oraz wykonywania pozostałych operacji wymagających powtarzalnego prowadzenia narzędzia.

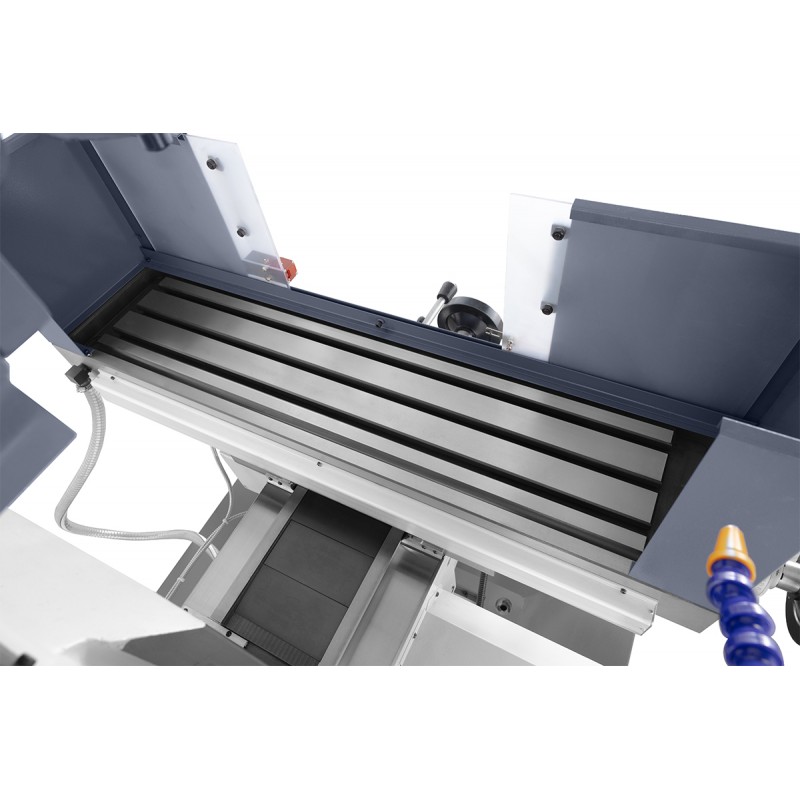

Odległość osi wrzeciona od kolumny w zakresie 0-580 mm oraz odległość końcówki wrzeciona od stołu wynosząca 80-480 mm zwiększają możliwości ustawienia obrabianego elementu. Trzy rowki stołu umożliwiają zastosowanie odpowiednich elementów mocujących, imadeł oraz dodatkowego oprzyrządowania.

Precyzja i wydajność pracy

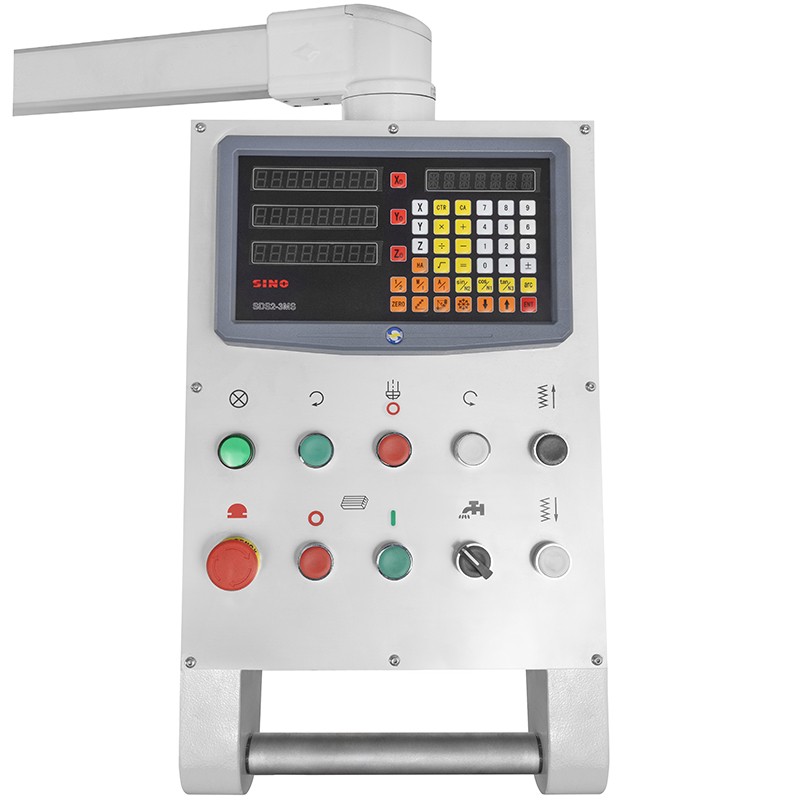

W profesjonalnych frezarkach uniwersalnych istotne znaczenie ma nie tylko zakres obróbki, ale również możliwość powtarzalnego ustawiania detalu i kontroli położenia narzędzia. UWF 110B może zostać wyposażona w odczyt cyfrowy dla 3 osi, który ułatwia kontrolowanie przemieszczeń i realizację operacji wymagających dokładnego pozycjonowania.

Układ chłodzenia wspiera utrzymanie właściwych warunków skrawania i odprowadzanie ciepła ze strefy obróbki. Oświetlenie robocze 24V poprawia widoczność obszaru roboczego, a dostępność dodatkowych uchwytów, tulei, podzielnic i głowic pozwala dostosować konfigurację maszyny do technologii stosowanej w zakładzie.

Zastosowanie frezarki uniwersalnej UWF 110B

Frezarka uniwersalna UWF 110B znajduje zastosowanie w zakładach ślusarskich, narzędziowniach, warsztatach mechanicznych, działach utrzymania ruchu oraz przedsiębiorstwach wykonujących produkcję jednostkową i małoseryjną. Maszyna może być wykorzystywana do obróbki płaszczyzn, wykonywania rowków oraz innych typowych operacji frezarskich wymagających stabilnego zamocowania przedmiotu i odpowiedniego doboru parametrów skrawania.

Dane techniczne

Wyposażenie dostępne do frezarki UWF 110B

Zakres dostępnego wyposażenia pozwala przygotować maszynę do różnych technologii frezowania i wiercenia oraz zwiększyć funkcjonalność stanowiska roboczego. Obejmuje elementy związane z pomiarem położenia, mocowaniem narzędzi, pracą wrzeciona poziomego, chłodzeniem i oświetleniem przestrzeni roboczej.

Dostępne wyposażenie

• odczyt cyfrowy dla 3 osi
• podtrzymka wrzeciona poziomego-okular
• trzpień frezarski długi
• osłona stołu roboczego
• trzpień frezarski z kompletem tulejek zaciskowych do frezów palcowych
• uchwyt wiertarski 1-16 mm
• tuleje redukcyjne ISO 40 / Morse’a
• instalacja oświetleniowa 24V
• układ chłodzenia

Wyposażenie opcjonalne i rozbudowa stanowiska

Dobór wyposażenia dodatkowego umożliwia skonfigurowanie frezarki pod konkretny proces technologiczny. Imadła, stoły podziałowe, podzielnice, głowice frezerskie i gwintujące oraz różne systemy mocowania narzędzi pozwalają rozszerzyć zakres prac wykonywanych na jednym stanowisku.

Wyposażenie opcjonalne

• imadła obrotowe
• imadła uchylne
• imadła precyzyjne
• stoły podziałowe
• podzielnice
• głowice do gwintowania
• głowice frezerskie
• frezy trzpieniowe (HSS, HSSE, HSS-PM, VHM)
• wiertła chwyt walcowy
• wiertła na stożku
• płytki frezerskie
• gwintowniki ręczne i maszynowe
• zestaw elementów mocujących
• uchwyty narzędziowe (na tulejki zaciskowe, Weldon)
• trzpienie zabierakowe
• uchwyty wiertarskie

Frezarka uniwersalna do profesjonalnego zakładu obróbki metalu

UWF 110B jest rozwiązaniem dla użytkowników poszukujących solidnej i funkcjonalnej frezarki do metalu o dużym stole, szerokim zakresie prędkości wrzeciona oraz możliwości rozbudowy o specjalistyczne oprzyrządowanie. Parametry maszyny pozwalają wykorzystać ją zarówno jako podstawową obrabiarkę w warsztacie, jak i element wyposażenia profesjonalnego parku maszynowego.

Skontaktuj się z doradcą CORMAK, aby dobrać konfigurację frezarki UWF 110B, wyposażenie dodatkowe oraz oprzyrządowanie odpowiednie do planowanych procesów technologicznych.
