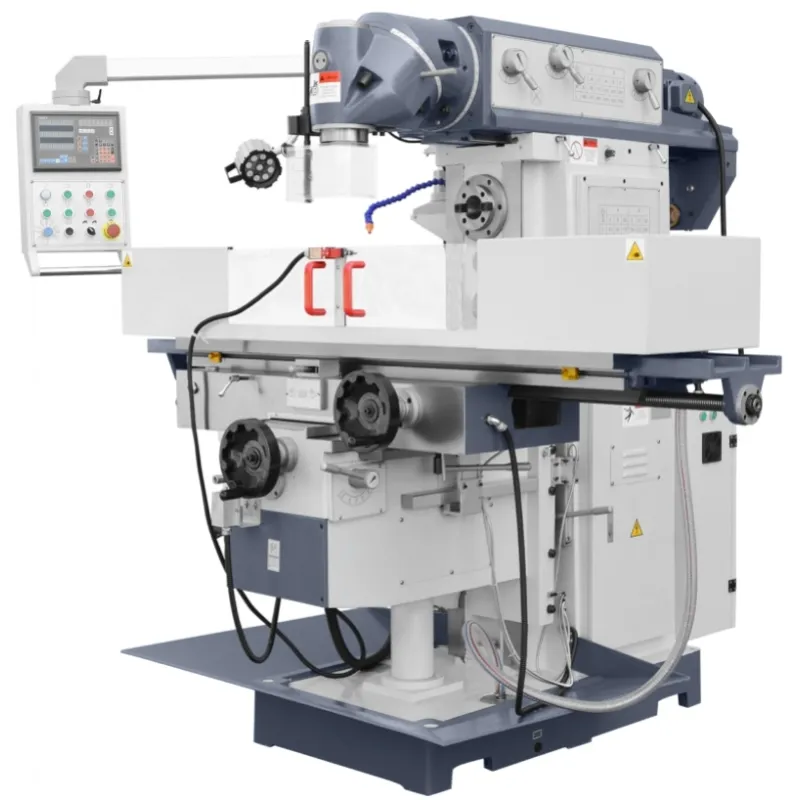

Frezarka uniwersalna UWF 150 SERWO

Frezarka Uniwersalna UWF 150 SERWO to przemysłowa frezarka do metalu przeznaczona do precyzyjnej i wydajnej obróbki elementów o zróżnicowanych gabarytach. Serwonapędy we wszystkich osiach, stół roboczy 1600x360 mm, wrzeciona ISO50 oraz głowica pionowa z możliwością przestrzennego ustawienia zapewniają szeroki zakres zastosowań w narzędziowniach, zakładach produkcyjnych i działach utrzymania ruchu.

Frezarka uniwersalna UWF 150 SERWO – serwo napędy, wrzeciona ISO50 i duży zakres roboczy

UWF 150 SERWO została zaprojektowana jako profesjonalna frezarka z serwo napędem do zadań wymagających precyzyjnego sterowania ruchem stołu. Maksymalny przesuw 1300x320x460 mm w osiach X/Y/Z umożliwia obróbkę dużych elementów, a posuwy 30-750/20-500/15-375 mm/min pozwalają dopasować ruch roboczy do rodzaju materiału, narzędzia oraz charakteru operacji.

Zastosowanie serwonapędów we wszystkich osiach poprawia kontrolę pozycjonowania i usprawnia realizację powtarzalnych ruchów roboczych. Moment serwomotoru wynoszący 15 Nm zapewnia odpowiednie parametry napędu posuwu podczas profesjonalnej obróbki skrawaniem.

Główne atuty maszyny

• Serwonapędy we wszystkich osiach – precyzyjne sterowanie ruchem i pozycjonowaniem.
• Stół 1600x360 mm – duża przestrzeń do mocowania detali i oprzyrządowania.
• Przesuw X/Y/Z 1300x320x460 mm – szeroki zakres obróbki.
• Wrzeciono pionowe i poziome ISO50 – możliwość wykorzystania przemysłowego oprzyrządowania frezerskiego.
• Głowica pionowa obrotowa 3D – elastyczne ustawienie narzędzia względem detalu.
• Silnik poziomy 5,5 kW i pionowy 4,5 kW – parametry dostosowane do wymagających operacji.
• Cyfrowy odczyt 3 osi – dokładna kontrola położenia podczas obróbki.

Budowa i technologia przemysłowej frezarki do metalu UWF 150 SERWO

Maszyna wykorzystuje wrzeciono pionowe i poziome ze stożkiem 7:24 ISO50. Wrzeciono pionowe napędzane jest silnikiem 4,5 kW, natomiast poziome silnikiem 5,5 kW. Zakres prędkości wynosi (12) 60-1750 obr./min dla wrzeciona pionowego oraz 60-1800 obr./min dla poziomego, co pozwala dostosować obroty do średnicy narzędzia i obrabianego materiału.

Prowadnice i trwałość układu ruchu

Prowadnice trapezowe osi X oraz szerokie prowadnice prostokątne osi Y/Z tworzą stabilny układ prowadzenia zespołów roboczych. Śruby pociągowe toczne we wszystkich osiach wspierają powtarzalność ruchu, natomiast centralny układ smarowania zapewnia regularne doprowadzanie środka smarnego do prowadnic i ogranicza czynności obsługowe.

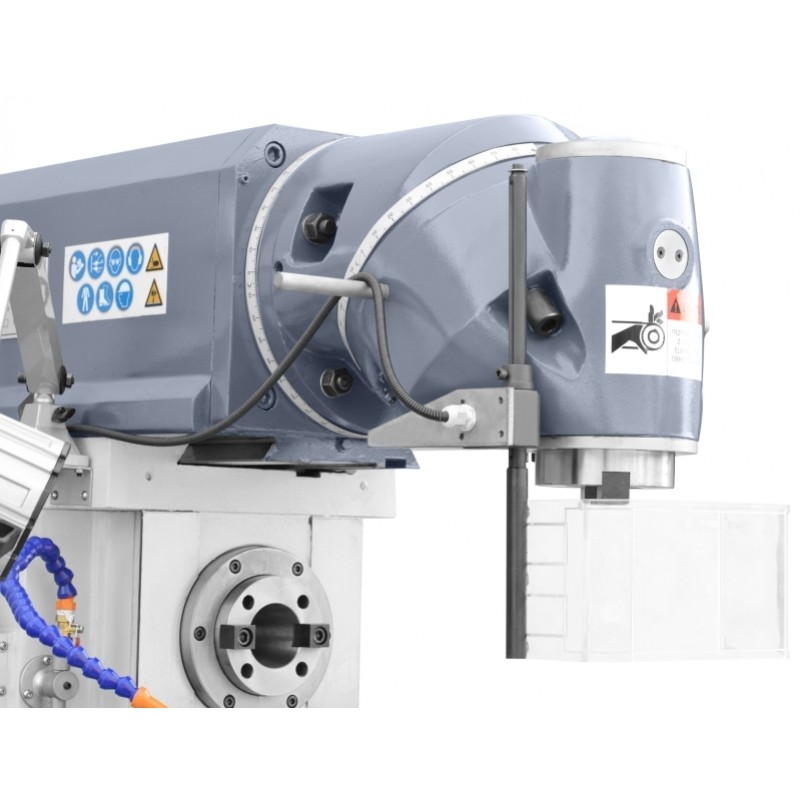

Głowica 3D i elastyczna konfiguracja obróbki

Wychylna i przestawna górna belka oraz głowica pionowa 3D zwiększają możliwości ustawienia wrzeciona. Pozwala to realizować obróbkę powierzchni pod różnymi kątami i ograniczyć konieczność wielokrotnego przezbrajania detalu. Dzięki temu UWF 150 SERWO odpowiada wymaganiom stawianym profesjonalnym frezarkom uniwersalnym stosowanym przy zmiennych zadaniach produkcyjnych.

Precyzja i wydajność pracy

Połączenie serwonapędów, cyfrowego odczytu trzech osi oraz szerokich zakresów posuwu pozwala dokładnie kontrolować ruch roboczy. Przesuw ramienia 550 mm, odległość wrzeciona od powierzchni stołu 196-656 mm oraz odległość wrzeciona poziomego od stołu 20-480 mm umożliwiają dostosowanie przestrzeni roboczej do geometrii detalu i używanego oprzyrządowania.

Zastosowanie frezarki uniwersalnej UWF 150 SERWO

Frezarka uniwersalna UWF 150 SERWO sprawdzi się w zakładach obróbki metalu, narzędziowniach, warsztatach remontowych, działach utrzymania ruchu oraz w produkcji jednostkowej i małoseryjnej. Może być wykorzystywana do frezowania płaszczyzn, rowków, powierzchni skośnych oraz elementów wymagających obróbki w układzie pionowym i poziomym. Jest to profesjonalna obrabiarka do metalu dla użytkowników oczekujących dużej elastyczności ustawień i precyzyjnych posuwów.

Dane techniczne frezarki UWF 150 SERWO

Wyposażenie standardowe UWF 150 SERWO

• Cyfrowy odczyt 3 osi
• SERWONAPĘD
• Długi trzpień ISO 50/27 mm / ISO 50/32 mm
• Redukcja ISO 50 / MK 4
• Trzpień ISO50 z tulejkami ER32 4,6,8,12,16,18,20,26
• Oświetlenie
• Układ chłodzenia
• Układ centralnego smarowania
• Posuw stołu dla osi x, y, z
• Komplet narzędzi do obsługi
• Deklaracja zgodności WE
• Instrukcja w języku polskim
• Maszyna fabrycznie nowa na gwarancji

UWF 150 SERWO – frezarka uniwersalna ISO50 do profesjonalnej obróbki metalu

Połączenie serwo napędów, dwóch wrzecion ISO50, dużego stołu i rozbudowanej przestrzeni roboczej sprawia, że UWF 150 SERWO jest przeznaczona do wymagających zastosowań przemysłowych. Skontaktuj się z doradcą CORMAK, aby dobrać oprzyrządowanie i konfigurację maszyny do rodzaju detali, materiałów oraz planowanych procesów frezowania.
