Frezarka uniwersalna UWF 200 SERWO

Frezarka Uniwersalna UWF 200 SERWO to przemysłowa frezarka do metalu przeznaczona do intensywnej obróbki elementów o dużych gabarytach. Stół roboczy 2000x400 mm, przesuwy w osiach X/Y/Z na poziomie 1600x490x460 mm oraz serwonapęd o momencie 15 Nm zapewniają szerokie możliwości technologiczne w produkcji jednostkowej, małoseryjnej i warsztatowej.

Frezarka uniwersalna UWF 200 SERWO – duża przestrzeń robocza i precyzyjne sterowanie posuwem

UWF 200 SERWO została zaprojektowana dla zakładów, które wymagają od frezarki uniwersalnej dużego pola roboczego, wysokiej stabilności konstrukcji oraz precyzyjnej kontroli ruchów osi. Maksymalny przesuw stołu 1600x490x460 mm umożliwia obróbkę długich i ciężkich detali, ograniczając konieczność częstego przestawiania elementu pomiędzy kolejnymi operacjami.

Zastosowany serwomotor 15 Nm wspiera płynne prowadzenie stołu i dokładne pozycjonowanie podczas obróbki. Zakres posuwów w osiach X/Y/Z wynoszący odpowiednio 30-750 / 20-500 / 15-375 mm/min pozwala dopasować prędkość ruchu roboczego do charakteru frezowania, rodzaju materiału i używanego narzędzia.

Główne atuty maszyny

• Stół roboczy 2000x400 mm umożliwiający mocowanie dużych elementów i rozbudowanego oprzyrządowania.
• Przesuwy X/Y/Z 1600x490x460 mm zwiększające zakres obrabianych detali.
• Głowica obrotowa 360° umożliwiająca ustawienie narzędzia pod wymaganym kątem.
• Napędy SERWO wspierające precyzyjne prowadzenie i pozycjonowanie osi.
• Końcówka wrzeciona ISO50 w konfiguracji pionowej i poziomej.
• Silnik poziomy 7,5 kW i pionowy 5 kW dostosowane do wymagających operacji frezerskich.
• Masa 4500 kg zapewniająca stabilną bazę podczas obróbki.

Budowa i technologia frezarki do metalu UWF 200 SERWO

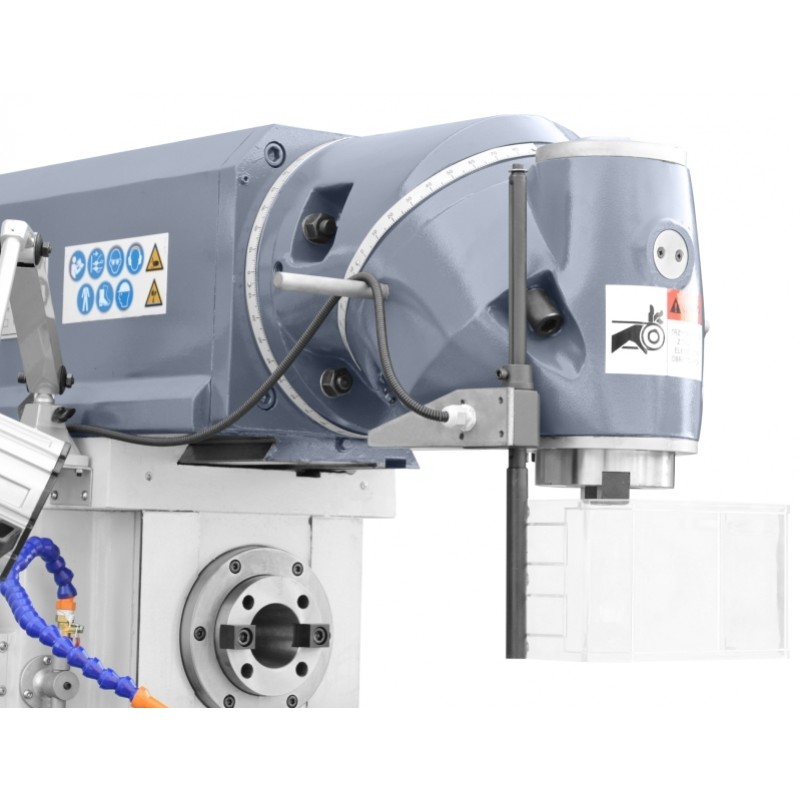

Jednym z kluczowych elementów konstrukcji jest głowica obrotowa 360-stopniowa, która pozwala swobodnie ustawiać narzędzie względem obrabianej powierzchni. Rozwiązanie zwiększa elastyczność procesu i umożliwia realizację operacji pod różnymi kątami bez konieczności każdorazowej zmiany zamocowania detalu.

Elektronika Schneider Electric oraz napędy SERWO odpowiadają za kontrolę podstawowych funkcji maszyny i stabilne prowadzenie osi. Panel sterowania został zaprojektowany z myślą o szybkim dostępie do parametrów roboczych, a duża powierzchnia stołu zapewnia operatorowi możliwość przygotowania rozbudowanego stanowiska obróbczego.

Wrzeciono ISO50 i zakres parametrów skrawania

Frezarka wykorzystuje końcówkę wrzeciona 7:24 ISO50 zarówno w układzie poziomym, jak i pionowym. Rozwiązanie to umożliwia stosowanie oprzyrządowania przeznaczonego do cięższych zastosowań przemysłowych. Zakres obrotów wynosi 60-1750 obr./min dla wrzeciona pionowego oraz 60-1800 obr./min dla poziomego, przy 12 stopniach prędkości.

Silnik poziomy o mocy 7,5 kW oraz pionowy 5 kW pozwalają dostosować sposób obróbki do geometrii detalu i rodzaju wykonywanej operacji. Dzięki temu UWF 200 SERWO może być wykorzystywana do obróbki zgrubnej, frezowania płaszczyzn, rowków oraz elementów wymagających pracy z różnych kierunków.

Precyzja, stabilność i wydajność pracy

Masa maszyny wynosząca 4500 kg zapewnia odpowiednio stabilną bazę konstrukcyjną podczas skrawania. Odległość wrzeciona od powierzchni stołu 196-656 mm oraz odległość poziomego wrzeciona od stołu 20-480 mm pozwalają dostosować przestrzeń roboczą do różnych wysokości detali i konfiguracji narzędziowych.

Przesuw ramienia 550 mm dodatkowo zwiększa możliwość ustawienia głowicy względem obrabianego elementu. W praktyce przekłada się to na większą swobodę organizacji procesu technologicznego i ograniczenie liczby dodatkowych operacji przygotowawczych.

Zastosowanie frezarki uniwersalnej UWF 200 SERWO

Frezarka Uniwersalna UWF 200 SERWO znajduje zastosowanie w zakładach produkcyjnych, narzędziowniach, warsztatach remontowych, przedsiębiorstwach wykonujących elementy maszyn oraz działach utrzymania ruchu. Sprawdzi się wszędzie tam, gdzie frezarki uniwersalne muszą łączyć duży zakres przejazdów, wysoką stabilność oraz możliwość obróbki w układzie pionowym i poziomym.

Charakterystyka maszyny

• Głowica obrotowa 360-stopniowa pozwala na swobodne obracanie narzędzia, umożliwiając obróbkę materiałów pod dowolnym kątem.
• Elektronika Schneider Electric oraz napędy SERWO zapewniają nie tylko precyzję obróbki, ale również bezpieczeństwo pracy.
• Łatwy w obsłudze panel sterowania oraz wytrzymały stół o dużej powierzchni roboczej zapewniają komfortową i stabilną pracę.

Dane techniczne frezarki UWF 200 SERWO

UWF 200 SERWO – frezarka uniwersalna do cięższych zastosowań przemysłowych

Połączenie dużego stołu, wrzecion ISO50, serwonapędu, wysokiej mocy oraz głowicy obrotowej 360° sprawia, że UWF 200 SERWO jest przeznaczona do zakładów wymagających dużej elastyczności technologicznej. To frezarka do metalu odpowiednia do pracy z większymi detalami oraz procesów, w których liczy się szeroki zakres ustawień i stabilność konstrukcji.

Skontaktuj się z doradcą CORMAK, aby dobrać konfigurację UWF 200 SERWO oraz oprzyrządowanie do obrabianych materiałów, gabarytów detali i planowanej technologii frezowania.
