Centrum obróbcze MILL 1470 1400×700 SIEMENS SINUMERIK

Centrum obróbcze CNC MILL 1470 – wydajna obróbka dużych i ciężkich detali

Centrum obróbcze CNC MILL 1470 to pionowa obrabiarka przemysłowa przeznaczona do precyzyjnego frezowania, wiercenia i wielooperacyjnej obróbki dużych elementów metalowych. Stół 1400 × 700 mm, przesuw osi X/Y/Z wynoszący 1300 × 700 × 700 mm oraz wrzeciono o mocy 15 kW tworzą konfigurację dostosowaną do wymagającej produkcji jednostkowej i seryjnej.

Masa maszyny wynosząca 8700 kg, maksymalna ładowność stołu 960 kg oraz szybkie posuwy 15/15/12 m/min pozwalają wykorzystywać MILL 1470 przy obróbce dużych korpusów, części maszyn, form, matryc i innych komponentów wymagających stabilnego prowadzenia procesu CNC.

Najważniejsze zalety centrum obróbczego CNC MILL 1470

Pionowe centrum obróbcze MILL 1470 łączy dużą przestrzeń roboczą, wysoką moc wrzeciona i konstrukcję przystosowaną do znacznych obciążeń. Parametry maszyny pozwalają prowadzić wieloetapową obróbkę z ograniczeniem czasu operacji pomocniczych i częstego przezbrajania.

• Zakres X/Y/Z 1300 × 700 × 700 mm – zapewnia dużą przestrzeń roboczą dla rozbudowanych detali.
• Stół 1400 × 700 mm – maksymalna ładowność 960 kg.
• Silnik wrzeciona 15 kW – zapewnia parametry do wymagających operacji skrawania.
• Prędkość wrzeciona 100–8000 obr./min – umożliwia dobór parametrów do różnych narzędzi i materiałów.
• Szybkie posuwy 15/15/12 m/min – ograniczają czas przejazdów pomocniczych osi.
• Dokładność pozycjonowania ±0,01 mm – wspiera precyzyjne wykonywanie złożonych geometrii.
• 24-pozycyjny magazyn narzędzi – umożliwia automatyzację wielooperacyjnych cykli CNC.

Masywna konstrukcja MILL 1470 i stabilność podczas ciężkiej obróbki

Konstrukcja centrum obróbczego MILL 1470 została opracowana z myślą o pracy pod dużym obciążeniem. Masa 8700 kg oraz szeroko rozmieszczone prowadnice zapewniają stabilną podstawę podczas skrawania i ograniczają wpływ drgań na dokładność obrabianego elementu.

Śruby kulowe o średnicy 40 mm i skoku 8 mm zastosowane w osiach X, Y i Z wspierają dokładne pozycjonowanie oraz płynne przemieszczanie zespołów roboczych. Maksymalna ładowność stołu 960 kg pozwala mocować ciężkie detale wraz z rozbudowanym oprzyrządowaniem technologicznym.

Wrzeciono 15 kW, 8000 obr./min i szybkie posuwy osi

Centrum obróbcze CNC MILL 1470 wykorzystuje wrzeciono o mocy 15 kW, zakresie prędkości 100–8000 obr./min i napędzie pasowym. Taka konfiguracja umożliwia realizację zróżnicowanych operacji frezarskich przy zachowaniu wysokiej wydajności procesu.

Szybkie posuwy osiągają 15 m/min w osiach X i Y oraz 12 m/min w osi Z. Posuw cięcia wynosi 8 m/min, co w połączeniu z automatyczną zmianą narzędzi pozwala skrócić ruchy pomocnicze i efektywnie realizować kolejne etapy programu.

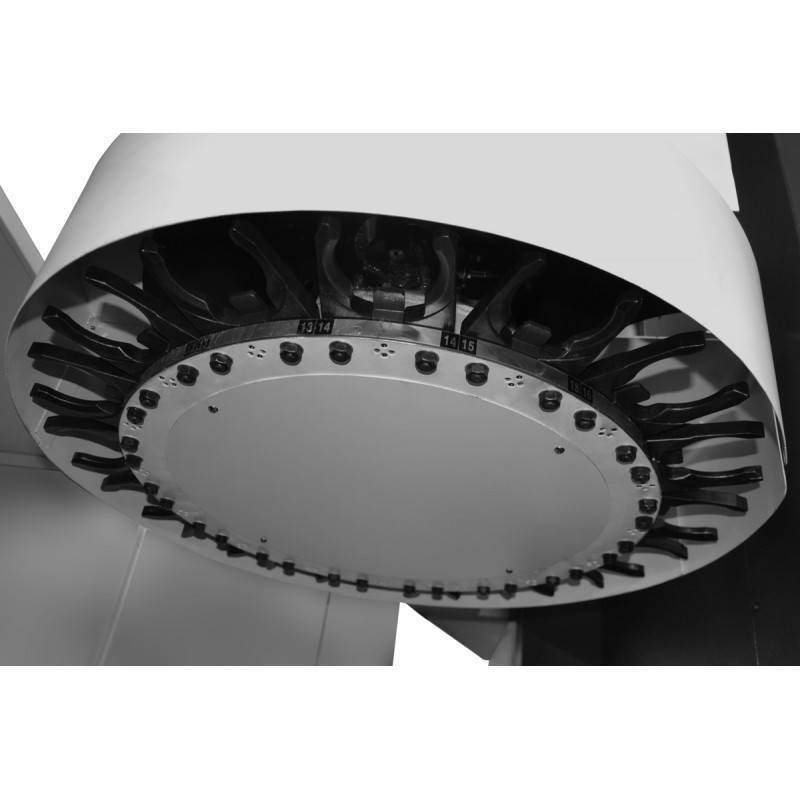

24-pozycyjny magazyn narzędzi i automatyzacja procesu

Magazyn narzędzi o pojemności 24 pozycji pozwala realizować złożone procesy bez konieczności ręcznej zmiany narzędzia pomiędzy kolejnymi operacjami. Maksymalna długość narzędzia wynosi 300 mm, a maksymalna masa 7,5 kg.

Automatyczna wymiana narzędzi ma szczególne znaczenie w produkcji wielooperacyjnej, gdzie w jednym zamocowaniu wykonywane są kolejne procesy frezowania, wiercenia oraz obróbki konturowej.

Dokładność pozycjonowania i wydajność produkcji CNC

Dokładność pozycjonowania na poziomie ±0,01 mm, mocne napędy osi oraz precyzyjne śruby kulowe pozwalają stosować MILL 1470 w zadaniach wymagających kontrolowanego prowadzenia narzędzia. Standardowe sterowanie Siemens Sinumerik 808 Advanced umożliwia programowanie i realizację wieloetapowych procesów obróbczych.

Zastosowanie pionowego centrum obróbczego MILL 1470

Pionowe centrum obróbcze CNC MILL 1470 jest przeznaczone przede wszystkim do zakładów wymagających dużej przestrzeni roboczej i możliwości obróbki cięższych komponentów.

• Przemysł maszynowy – produkcja korpusów, płyt, części konstrukcyjnych i komponentów urządzeń przemysłowych.
• Przemysł motoryzacyjny – wykonywanie dużych podzespołów mechanicznych.
• Przemysł lotniczy – obróbka komponentów wymagających dokładnego prowadzenia procesu CNC.
• Narzędziownie – produkcja dużych form, matryc i oprzyrządowania.
• Produkcja seryjna – automatyczne wykonywanie kolejnych operacji przy wykorzystaniu magazynu narzędzi.

Wyposażenie standardowe centrum obróbczego MILL 1470

• System sterowania Siemens Sinumerik 808 Advanced z 2-letnią gwarancją
• Wrzeciono 8000 obr/min
• 24-pozycyjny magazyn narzędzi BT50
• 3-kolorowe lampki alarmowe
• Oświetlenie przestrzeni roboczej
• Zamknięty układ chłodzenia
• Hermetyczna obudowa
• Automatyczny system smarowania
• Układ pneumatyczny

Wyposażenie opcjonalne centrum obróbczego CNC

• Systemy sterowania Siemens Sinumerik 828D lub Fanuc Oi-TF
• Wrzeciono 10 000 lub 12 000 obr/min
• Chłodzenie przez wrzeciono (20 bar lub 40 bar)
• 4 oś obrotowa
• Łańcuchowy lub ślimakowy przenośnik wiórów
• Sonda pomiaru narzędzia Renishaw TS27R
• Sonda przedmiotowa Renishaw OMP60
• Cykle pomiarowe Renishaw
• Separator oleju i chłodziwa
• Odciąg mgły olejowej
• Drzwi automatyczne
• Liniały pomiarowe dla 3 osi

Parametry techniczne centrum obróbczego MILL 1470

Sterowania CNC – Siemens Sinumerik 808 Advanced, SINUMERIK 828D oraz Fanuc Oi-TF

Centrum obróbcze CNC MILL 1470 może zostać skonfigurowane z systemami sterowania Siemens i Fanuc. Standardowa konfiguracja obejmuje Siemens Sinumerik 808 Advanced, natomiast wyposażenie opcjonalne pozwala zastosować Siemens Sinumerik 828D lub Fanuc Oi-TF.

Siemens Sinumerik 808D / 808 Advanced

Siemens Sinumerik 808 Advanced umożliwia programowanie i nadzorowanie procesów obróbczych oraz sterowanie osiami maszyny. System stanowi standardowe wyposażenie MILL 1470.

• Graficzny interfejs – wspiera przygotowanie i obsługę programów CNC.
• Sterowanie osiami i wrzecionem – umożliwia realizację zaprogramowanych procesów.
• Konfiguracja do zastosowań przemysłowych – przeznaczona do pracy w centrach obróbczych CNC.

Sterowania CNC – Siemens i Fanuc

Opcjonalne systemy Siemens Sinumerik 828D oraz Fanuc Oi-TF pozwalają dopasować środowisko programowania i obsługi do standardu wykorzystywanego w przedsiębiorstwie.

SIEMENS SINUMERIK 808 Advanced

• Interfejs operatorski – umożliwia obsługę programów i parametrów maszyny.
• Sterowanie procesem CNC – realizuje zaprogramowane ruchy osi i operacje technologiczne.
• Standardowe wyposażenie MILL 1470 – system znajduje się w podstawowej konfiguracji obrabiarki.

Siemens Sinumerik 828D

• Wysoka moc obliczeniowa – umożliwia obsługę rozbudowanych programów obróbczych.
• Integracja z CAD/CAM – wspiera wykorzystanie programów przygotowanych w zewnętrznym środowisku.
• Rozbudowane funkcje CNC – pozwalają realizować bardziej zaawansowane procesy technologiczne.

Fanuc Oi-TF

• Sterowanie programami CNC – umożliwia wykonywanie zaprogramowanych operacji obróbczych.
• Zastosowanie przemysłowe – system może zostać dobrany do standardów sterowania stosowanych w zakładzie.
• Interfejs operatorski – zapewnia kontrolę programu i parametrów procesu.

Pobierz instrukcje Siemens Sinumerik 828/840

Pobierz instrukcje SIEMENS SINUMERIK 808 Advanced

Centrum obróbcze CNC MILL 1470 – konfiguracja do wymagającej produkcji

MILL 1470 łączy stół 1400 × 700 mm, przesuw 1300 × 700 × 700 mm, silnik wrzeciona 15 kW i 24-pozycyjny magazyn narzędzi. Opcjonalna 4. oś, sondy Renishaw, chłodzenie przez wrzeciono, liniały pomiarowe oraz rozbudowane systemy sterowania pozwalają dostosować centrum obróbcze CNC do konkretnej technologii produkcji.

Zapytaj o centrum obróbcze MILL 1470

Skontaktuj się z zespołem CORMAK, aby dobrać system sterowania, wyposażenie pomiarowe oraz konfigurację maszyny do planowanego procesu. Centrum obróbcze CNC MILL 1470 może zostać skonfigurowane pod wymagania produkcji ciężkich i wielkogabarytowych komponentów. Skontaktuj się z nami
