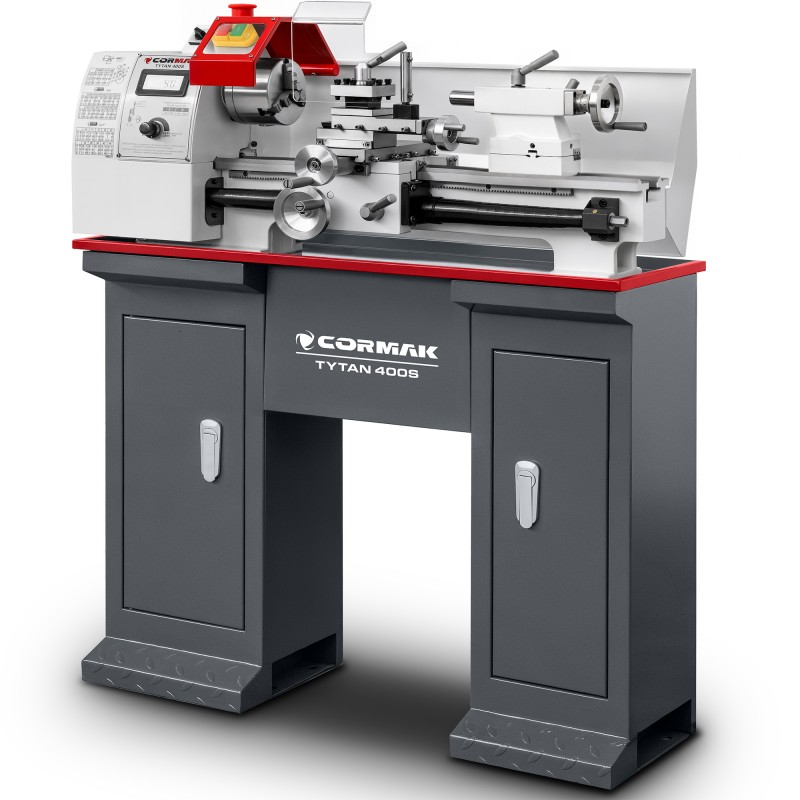

Il tornio universale convenzionale CORMAK TYTAN 210x400 VARIO 230V è un compatto tornio per metallo destinato alla lavorazione precisa di elementi in officine, attrezzerie e piccoli stabilimenti produttivi. Grazie alla regolazione continua della velocità del mandrino, alla struttura robusta e alle ampie possibilità di filettatura, la macchina assicura elevata precisione di lavorazione e comfort nel lavoro quotidiano. È un affidabile tornio convenzionale, adatto sia alla produzione di pezzi singoli sia a interventi di manutenzione e lavori prototipali.
Tornio universale CORMAK TYTAN 210x400 VARIO 230V – precisione, affidabilità e ampie possibilità di lavorazione
Il tornio universale CORMAK TYTAN 210x400 VARIO è stato progettato per utenti che richiedono alta precisione e facilità d’uso. La regolazione elettronica e continua della velocità di rotazione consente di adattare rapidamente i parametri di taglio al tipo di materiale lavorato, senza la necessità di una lunga modifica dei rapporti di trasmissione.
La macchina consente di eseguire un’ampia gamma di operazioni tecnologiche, quali:
- tornitura esterna e interna,
- tornitura di superfici cilindriche e coniche,
- sfacciatura,
- filettatura metrica e in pollici,
- foratura, alesatura e lamatura di fori,
- lavorazione di elementi realizzati in acciaio, alluminio, ottone e materiali plastici strutturali.
La trasmissione realizzata tramite un efficiente motore da 750W lavora con il sistema elettronico di regolazione dei giri, garantendo un funzionamento stabile anche durante la lavorazione di materiali impegnativi. Il campo di velocità 50–2500giri/min permette di selezionare la velocità ottimale sia per la tornitura di sgrossatura sia per la finitura precisa delle superfici.
Principali vantaggi della macchina
- Regolazione continua dei giri del mandrino nel campo 50–2500giri/min.
- Motore 750W / 230V che assicura un funzionamento stabile.
- Struttura compatta che garantisce rigidità durante la lavorazione.
- Torretta portautensili a 4 posizioni che consente un rapido cambio utensile.
- Possibilità di eseguire filetti metrici e in pollici.
- Mandrino con cono MK3 e foro passante da 21mm.
- Rotazione destra/sinistra che aumenta la funzionalità del dispositivo.
- Protezione del mandrino apribile che migliora la sicurezza dell’operatore.
- Vasca raccoglitrucioli che facilita il mantenimento della pulizia della postazione.
Struttura e soluzioni tecniche applicate
Bancale stabile e guide precise
La larghezza del bancale pari a 100mm assicura un’adeguata rigidità della struttura durante la tornitura. Le guide realizzate con precisione limitano le vibrazioni e consentono di ottenere un’elevata qualità delle superfici dei particolari lavorati.
Regolazione elettronica della velocità
L’impiego della regolazione continua dei giri consente all’operatore di adattare immediatamente i parametri di lavoro al tipo di materiale e di utensile. Il display LCD permette il controllo costante della velocità del mandrino.
Mandrino e sistema di filettatura
Il mandrino con cono MK3 e foro passante da 21mm garantisce il fissaggio stabile del materiale lavorato. Il sistema di ingranaggi ampliato consente di eseguire un’ampia gamma di filetti metrici e in pollici.
Precisione ed efficienza di lavoro
La combinazione di regolazione elettronica dei giri, carrello preciso e contropunta stabile consente di ottenere un’elevata precisione dimensionale. Il tornio per metallo CORMAK TYTAN è perfetto per la produzione in piccole serie, la realizzazione di singoli particolari, la riparazione di parti di macchine e i lavori di attrezzeria che richiedono un’elevata ripetibilità.
Applicazione
- officine di carpenteria metallica,
- attrezzerie,
- stabilimenti produttivi,
- servizi di manutenzione,
- laboratori didattici,
- produzione di pezzi singoli e in piccole serie.
Dotazione standard
- basamento per tornio,
- lunetta fissa e mobile
- mandrino autocentrante a 3 griffe,
- griffe destre e sinistre
- ingranaggi per filettatura,
- contropunta fissa MK2,
- oliatore,
- vasca raccoglitrucioli,
- chiave per mandrino e torretta,
- chiavi fisse e a brugola,
- fusibili,
- manuale d’uso,
- dichiarazione di conformità CE.
Dotazione opzionale
- mandrino a 4 griffe,
- portautensili,
- contropunte rotanti,
- utensili da tornio,
- mandrini portapunte per contropunta.
*Il prezzo indicato si riferisce esclusivamente alla macchina, senza dotazione opzionale/aggiuntiva, installazione, trasporto né formazione; si prega di contattare il nostro consulente per maggiori informazioni.
Parametri tecnici – TYTAN 400S
| PARAMETRI TECNICI |
|---|
| Diametro di tornitura sopra il bancale |
210mm |
| Diametro di tornitura sopra il carrello trasversale |
135mm |
| Distanza tra le punte |
400mm |
| Larghezza del bancale |
100mm |
| Testa mandrino |
|---|
| Foro mandrino |
21mm |
| Cono nell’estremità del mandrino |
MK3 |
| Numero di velocità del mandrino |
variabile |
| Campo velocità mandrino |
50-2500giri/min |
| Avanzamento e filettatura |
|---|
| Numero di filetti metrici |
14 |
| Campo filetti metrici |
0.3~3mm |
| Numero di filetti in pollici |
10 |
| Campo filetti in pollici |
10-44 filetti per pollice |
| Campo avanzamento longitudinale |
0.089-0.198mm/giro |
| Carrello trasversale e carrello longitudinale |
|---|
| Tipo di torretta portautensili |
a 4 vie |
| Corsa massima della slitta della torretta |
65mm |
| Corsa massima del carrello trasversale |
80mm |
| Corsa massima del carrello longitudinale |
276mm |
| Contropunta della macchina utensile |
|---|
| Corsa del cannotto della contropunta |
50mm |
| Cono nel mandrino della contropunta |
MK2 |
| Motore principale S1/S6 |
750W/1000W/230V/1Ph/50Hz |
| Dimensioni |
|---|
| Lunghezza |
900mm |
| Larghezza |
400mm |
| Altezza |
1120mm |
| Peso (con basamento) |
63kg |
Il tornio universale CORMAK TYTAN 210x400 VARIO 230V è una soluzione collaudata per professionisti che richiedono alta precisione, affidabilità e un’ampia gamma di possibilità di lavorazione. Scegli un efficiente tornio convenzionale che garantisce lavorazione precisa del metallo e comfort di lavoro per molti anni.
